Автоматический керн, молоток больше не нужен

Сообщества › Сделай Сам › Блог › Автоматический кернер своими руками.

Всем привет очередная самоделка по рекомендации подписчиков моего канала.

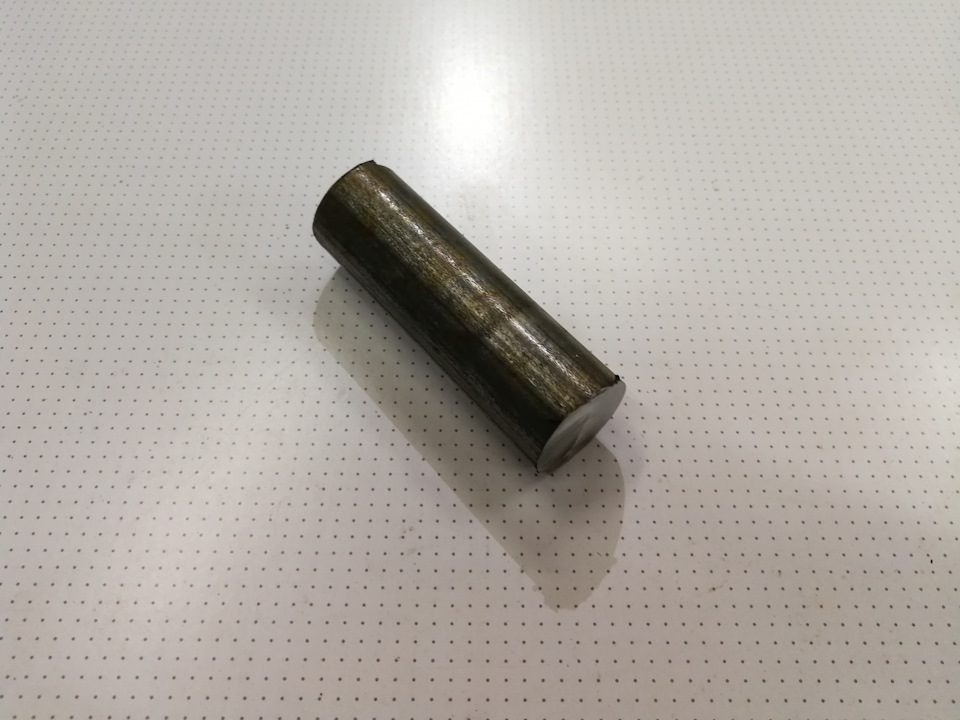

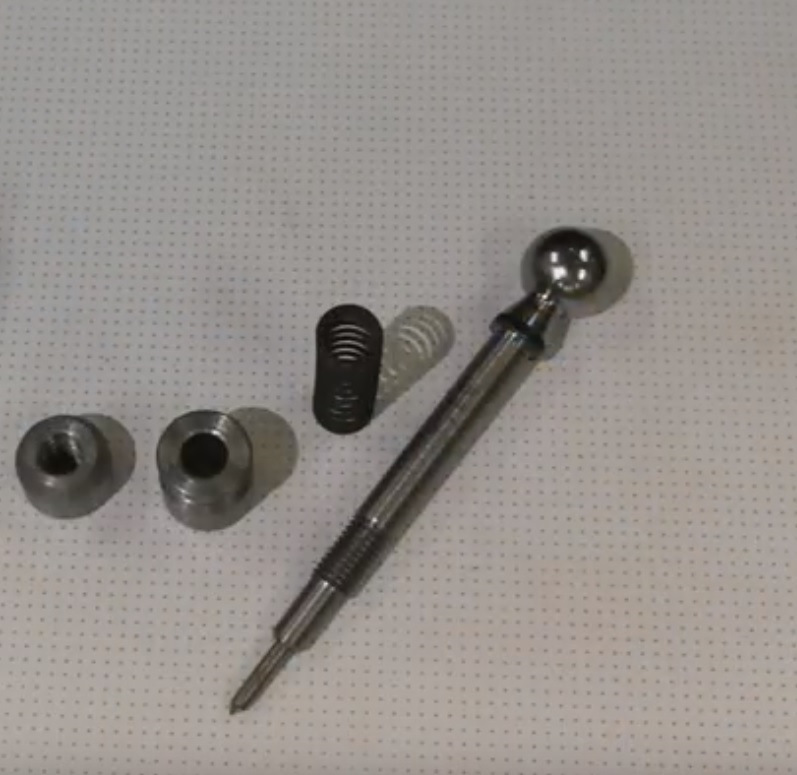

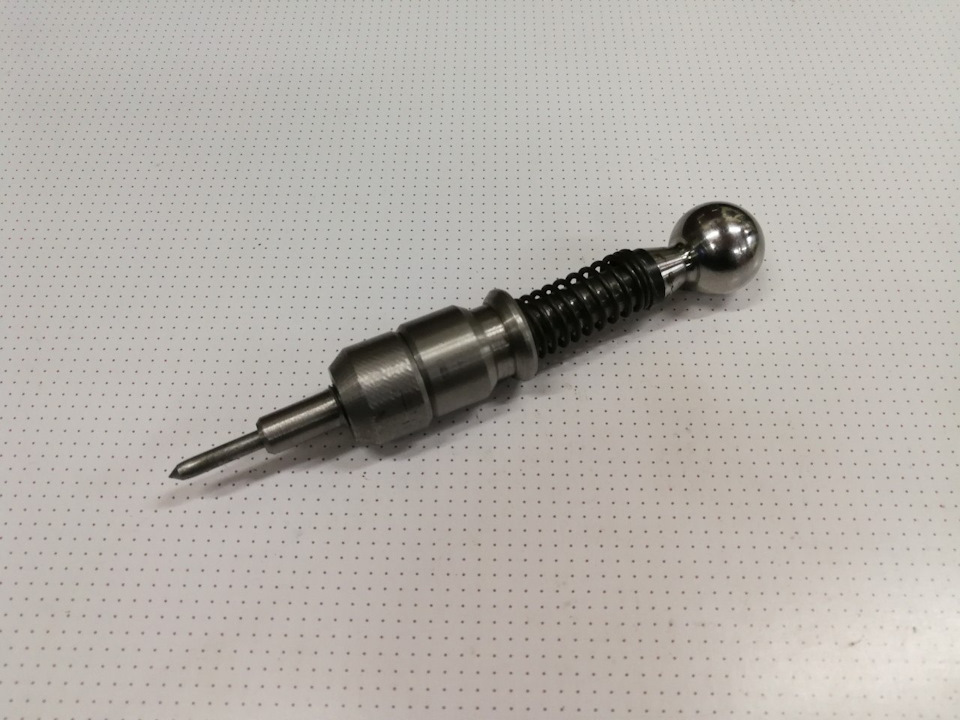

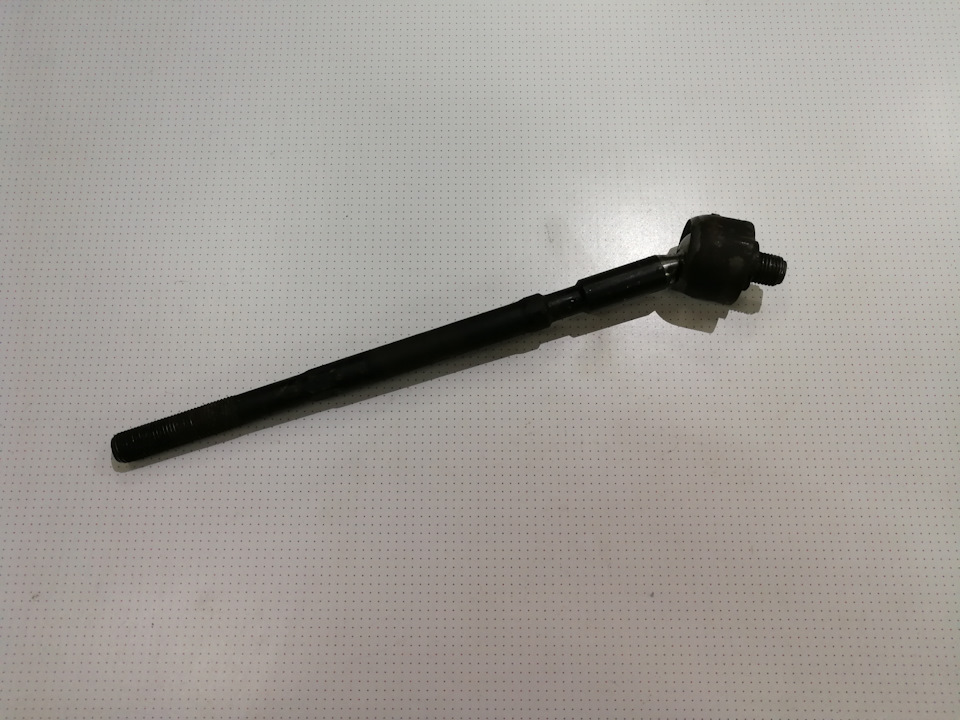

Автоматический кернер из старой рулевой тяги и металлического прутка
Без токарки не обошлось, но при желании можно и без неё.
ЗА ОСНОВУ МОЖНО ВЗЯТЬ ОБЫЧНЫЙ БОЛТ.
Весь процесс изготовления вы можете посмотреть в ролике
Приятного просмотра!

Смотрите также

Метки: автоматический кернер

Комментарии 19

Испорченный бур от перфоратора

Как держит? Норм?

Норм, смотря что долбить, закалкнную садиться быстро

У нас сверловщик таким бы все пальцы стер.
Лучше керна из фрезы или метчика, по которому надо стучать обычным молотком- нет.

Игла с форсунки дизеля ещё лучше

У нас много метчиков и фрез XD

Спору нет)) игл у нас не так много, но я успел у топливщика выкружить три штуки)) настоящие амеровские Caterpillar.

Название сливает тебя в самом начале. Нереально раздражает. Даже смотреть не стал. Ни лайков, ни репостов, ни подписок.

Название для тех кто в курсе почему так называют ролики.

Эту вот неуемную энергию, да в нужное русло направить.

Я конечно всё понимаю, но зачем пилить болгарином когда есть токарный станок, да и резьбу можно резать там же… А вот на счёт КПД данной поделки солидарен с комментариями ниже. Да и стоит подобное изделие не дорого ru.aliexpress.com/item/1-…l?ws_ab_test=searchweb0_0, searchweb201602_5_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10307_10301_5711220_5722320_10313_10059_10534_100031_10103_10624_520_10623_10622_10621_10620_10142_10125, searchweb201603_36, ppcSwitch_7&algo_exp >

В отзывах к нему нашлось:
“Короче ребята, лично мне автокернер попался гавно, не знаю как там другим покупателям, но мне то никакой. Объясняю почему, во первых он срабатывает через раз, во вторых очень слабая пружина и на чёрном метале практически не оставлят отметку (на цветных металах, на дереве и пласти отмечает), а в третьих очень быстро тупится само керно (очень мягкий метал использован). Вообщем я себе больше такой не брал бы, а вы смотрите сами, может вам больше повезёт . Всем пока и удачи.”

Я конечно всё понимаю, но зачем пилить болгарином когда есть токарный станок, да и резьбу можно резать там же… А вот на счёт КПД данной поделки солидарен с комментариями ниже. Да и стоит подобное изделие не дорого ru.aliexpress.com/item/1-…l?ws_ab_test=searchweb0_0, searchweb201602_5_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10307_10301_5711220_5722320_10313_10059_10534_100031_10103_10624_520_10623_10622_10621_10620_10142_10125, searchweb201603_36, ppcSwitch_7&algo_exp >

Если не ошибаюсь то школьник не поддерживает стандартную резьбу!0.8;1 и 1.2

Думаю набалдажник который непосредственно на керне надо уменьшить в массе а ударный увеличить, так сила удара будет сильнее за счет увеличения массы ударника. А так да не плохо нужная вестч))

Зачем так усложнять жизнь, проще молотком, можно слабее можно сильнее ударить

Удобство и КПД под вопросом (соотношение ударной массы к разгоняемой)
en.wikipedia.org/wiki/Aut…h_operation_animation.gif

Валяется автоматический, покупали за 150р что ли. Держишь как ручку, давишь вниз и он — шлеп, кернит.

Автоматический кернер

В сегодняшнем обзоре речь пойдет об автоматическом кернере, приобретенном мною на eBay. Если вдруг вы решили просверлить твердый металл или материал с гладкой ровной поверхностью, то сверло может соскользнуть с намеченной точки, оставив после себя достаточно приличную царапину. Чтобы избежать таких ситуаций и используется кернер, который проделывает небольшое углубление (лунку) в поверхности обрабатываемого материала. Как правило, кернер представляет собой металлический стержень, изготовленный из твердосплавной стали. Один конец его заострен, а на другом «обух». Ставим острие в то место, где нам надо просверлить отверстие — бьем по «обуху» молотком и лунка готова. Просто, но не всегда удобно, так как во-первых надо использовать обе руки, а, во-вторых, постоянно таскать с собой молоток — тоже так себе перспектива. Дабы упростить процесс и был создан автоматический кернер. Но обо всем по-порядку.

Итак, заказывался данный товар достаточно давно, правда, руки до написания обзора дошли у меня только сейчас. Зато за это время я успел проверить инструмент почти во всех возможный ситуациях и пока что у него ничего не сломалось, что не может не радовать 🙂 Если вам интересно, то посмотреть маршрут следования посылки из Китая в Беларусь можно здесь.

В живую кернер мало чем отличается от того, что можно увидеть на страничке продавца и выглядит следующим образом:

Помимо внешнего вида, на страничке продавца есть и характеристики керна:

Материал: Высокоскоростной стальной материал HSS, Твердость до HRC58 — 60;
Цвет: золото + красный;
Общая длина: около 125мм.;
Стиль: конический;
Использование: промышленное;
Тип нагрузки: компрессия;
Красная шарообразная пластмассовая рукоятка для амортизации удара, хорошо подходит для ручного захвата;
Может быть использован для маркировки, пробивки, разбивки и скрайбирования на дереве, металле и пластмассе, также можно использовать для разбивания стекла.

У данного инструмента есть и более бюджетная вариация — без красной пластиковой ручки. Вот только кажется мне что из-за достаточно жесткой пружины, пользоваться ими будет не очень удобно. Так что тут лучше не экономить, тем более, что и это исполнение нельзя назвать дорогим.

Общая длина керна составляет 128 миллиметров.

Диаметр латунной рукоятки — 11,5 миллиметров. Рукоятка покрыта рифленчатым узором, благодаря чему керн совершенно не скользит даже во влажной руке. Так что им одинаково комфортно пользоваться хоть под дождем, хоть после купания в масляной ванне 🙂

Диаметр иглы — без малого 4 миллиметра.

Так что его габаритные размеры не такие уж и большие, а с учетом веса всего в 77 грамм, керн можно считать более чем компактным инструментом (с учетом того, что молотка для его использования не требуется). Его без проблем можно поместить в кармане или небольшой сумке, что улучшает мобильность во время проведения работ, скажем, на крыше или в других сложных условиях.

Несмотря на свою внешнюю простоту, устройства керна сложно назвать элементарным. Всего в нем 8 деталей.

Для упрощения восприятия того, как он работает, приведу схему устройства подобного инструмента:

Если говорить упрощенно, то для того, чтобы накернить место проделывания отверстия, необходимо поставить иглу в нужную точку и нажать на керн сверху, в определенный момент раздастся щелчок и инструмент сделает свое дело. Работает он за счет сжатия и последующего резкого высвобождения ударной пружины, которая приводит в движение боек, ударяющий по ответной части и далее по игле.

На ответной части бока, упирающегося в иглу, установлена смещающая пружина, которая при нагрузке сжимается.

Из-за того, что с одной стороны ее диаметр уже, а с другой шире — движение ответной части бойка происходит со смещением относительно центра. То есть, грубо говоря, его хвостовик упирается в край бойка.
В бойке, в свою очередь, с одной стороны имеется отверстие, выполняющие роль спускового механизма.

В определенный момент хвостовик ударной части центрируется и попадает в это отверстие.

Нагрузка, прилагаемая к бойку со стороны иглы исчезает и ударная пружина делает свое дело — резко высвобождаясь, боек наносит удар по ответной части, а та, в свою очередь, по игле из-за чего и получается отметка.

Читать еще:  Как правильно построить дом из оцилиндрованного бревна?

Ударная пружина расположена под красной пластиковой частью, так что ее можно использовать для регулировки силы удара, что важно.

В принципе, больше ничего интересного и полезного как во внешнем виде, так и в устройстве данного инструмента нет, а значит можно переходить к его практическим испытаниям.

Для начала, в качестве подопытного был использован молоток советских времен:

«Лунки» при более близком рассмотрении:

Как видно, все они аккуратные, примерно одинаковые как по диаметру, так и по глубине. И, что самое главное, на одну отметку уходит 1-1,5 секунды, не больше.

Дюралюминий:

Забавы ради опробовал его и на обычной плате :):

На сквозь не пробило, но отметки более чем приличные.

А вот небольшое видео на тему как это все выглядит в живую (сразу извиняюсь за фокусировку — мой фотоаппарат не умеет фокусироваться так, как того мне бы хотелось, но суть процесса ясна):

Подводя итог всему, что тут было написано, могу сказать, что инструмент оправдал все возложенные на него ожидания. В работе он безотказный, к тому же пользоваться автоматическим керном куда удобнее и быстрее нежели обычным. Правда, сперва кернер иногда заедало и приходилось разбирать-собрать ударную часть, чтобы перезапустить процесс. Избавиться от этой проблемы помогла установка пружины-эксцентрика наоборот. Так что если вам приходится проделывать отверстия в твердых сталях, керамической плитке и т.д., то можете рассмотреть данный товар в качестве предстоящей покупки. Стоит он не дорого, но при этом реально сократит время проведения работ и целостность поверхности обрабатываемого материала.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Устройство и работа автоматическим кернером

Автоматический кернер: конструкция и виды. Классификация и особенности применения автокернера. Как правильно работать кернером. Критерии выбора и цены. Как сделать кернер своими руками.

Любой слесарной операции предшествует разметка детали линиями и опорными точками, углубленными в поверхность металла. Первые выполняют чертилками, а для нанесения вторых существует специальный разметочный инструмент — кернер. В общем виде он представляет собой небольшой металлический цилиндр с остро заточенным рабочим концом и плоской задней частью. ГОСТовские кернеры изготовлены из пруткового проката легированных и углеродистых инструментальных сталей. В обычных кернерах нанесение разметочной точки (керна) производится ударом молотка, а в механических автоматических кернерах для этих целей используются пружина и боек. Такой инструмент имеет более сложную конструкцию, но обладает высокой точностью и дает возможность работать одной рукой. Кроме пружинных, существуют автоматические электрические и пневматические устройства для кернения. Они стоят намного дороже обычных и механических кернеров, поэтому их применяют в промышленных производствах с большими объемами разметочных работ. Специализированный инструмент для нанесения кернов позволяет проводить автоматическую центровку на однотипных деталях или цилиндрических поверхностях.

Функции и назначения керна

Геометрические и эксплуатационные характеристики обычных кернеров регламентируются ГОСТ 7213-72, а автоматический инструмент изготавливается по ТУ и внутренней документации отдельных предприятий. Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла. В обоих случаях кернение проводится по заранее нанесенным разметочным линиям. При большом количестве керновых точек предпочтительнее использовать автоматический инструмент, т. к. это значительно повышает производительность труда и снижает вероятность ошибки вследствие усталости слесаря. При изготовлении деталей с одинаковым расположением отверстий одну из них обычно используют в качестве шаблона. Ее накладывают на очередную заготовку по отметкам, фиксируют струбциной, а затем наносят на заготовку керновую отметку с помощью переводного кернера (cм. рис. ниже). Автоматическая центровка риски на поверхности заготовки происходит вследствие равномерной опоры конуса на поверхность отверстия детали-шаблона.

Классификация инструмента

Ручной кернер

  1. Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
  2. Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
  3. Коническая часть.
  4. Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

В зависимости от условий эксплуатации на наружную поверхность изделия могут наноситься различные защитно-декоративные покрытия. В самом простом случае это обычное чернение, а для работы в особых условиях применяют покрытия из хрома по подслою никеля и кадмированного хрома.

Автоматический кернер

Внутри корпуса автоматического кернера находятся:

  • рабочая пружина, которая при распрямлении формирует ударный импульс;
  • массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
  • толкатель, служащий для взведения устройства и передачи импульса к стержню;
  • заостренный стержень из твердого сплава, острие которого создает керновое углубление.
  1. Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
  2. В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
  3. Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

После окончания кернения устройство отводится от поверхности и возвратная пружина устанавливает толкатель в исходное перекошенное положение.

Как работать керном

Какой кернер выбрать

Автоматический кернер своими руками

Автоматические кернеры с механизмом Свита (и им подобные) хороши тем, что ими очень удобно наносить разметку одной рукой. Устроены они не очень сложно, но изготовить такой инструмент сможет только довольно опытный токарь. Однако существуют и более простые механизмы для автоматического кернения, в основу которых тоже положено взаимодействие пружины и ударника. Ниже в видеоролике показан процесс изготовления автоматического кернера с открытым механизмом в домашней мастерской без использования станочного оборудования.

Читать еще:  Технология укладки гибкой черепицы своими руками

Если же работа одной рукой не является самоцелью, то можно взять за основу довольно несложную конструкцию автоматического кернера, процесс изготовления которого показан ниже в видеоролике.

У некоторых автоматических кернеров есть возможность регулировки силы удара. А существует ли такой инструмент с установкой глубины кернения? Ведь это, наверное, актуально при работе с материалами различной твердости. Если кто-нибудь знает ответ на этот вопрос, поделитесь, пожалуйста. информацией в комментариях.

керн автоматический Центроинструмент

Создал тему больше для того, чтобы предупредить форумчан от покупки “качественной” вещи.
Купил товарищ такой керн, показал как работает, мне понравилось. Никаких молотков. Приставил к точке нажал, щелкнул и готово. Пошел на рынок купил себе 2шт. Через непродолжительное время у товарища наконечник затупился. Проходит несколько дней,- у меня та же картина! Успел всего раз 50 щелкнуть из них раз 5-6 по металлу, остальное по ДСП! ( Пользовался при сборке кухни ). Что это за хромванадиевая сталь твердостью 50ед. если она тупится от ДСП?

Восток дело тонкое..однако

однако почва для прикладывания рук есть – в частности приделать наконечник из закаленной инструменталки )

johnlc я поступил следующим образом: достал стёртый бур 8мм, и выточил из него сам боёк таким образом, что твёрдосплавная вставка стала наконечником. стекло режет. если надо сфоткаю.

кухонщик написал :
если надо сфоткаю.

Надо конечно. Точили как?

сфоткать смогу тока завтра, инструмент на объекте.
порядок вытачивания такой: болгаркой отрезаем шлицы на хвостовике, теперь можем зажать в патрон дрели или шуруповёрта. размечаем маркером длину будующего бойка. запускаем дрель 500-1000 об. и подводим к точилу. в процессе контролируем диаметр изделия и его цилиндричность. нужно повторить размеры исходной детали. затачиваем остриё, после отрезаем лишнее. у меня получилось за 30-40 мин. неспеша.

Стекло царапает это хорошо, а как с основной работой? В смысле разметки на металле?

ещё несколько тонкостей: твёрдосплавную вставку лучше облагородить заранее, иначе будет давать овал. и почаще охлаждать. ещё необходимо принять меры по защите патрона от образива и опилок.

легко. если кернить металл, то угол при вершине надо делать побольше, 90 и более гр.

кухонщик написал :
твёрдосплавную вставку лучше облагородить заранее, иначе будет давать овал

извините не понял. Ну, подожду фото.

в смысле обточить до цилиндрической формы.

Allen написал :
Создал тему больше для того, чтобы предупредить форумчан от покупки “качественной” вещи.

+1
родной наконечник хлам, тупится даже от гипрочного профиля

Твердосплавная пластина твердая, но хрупкая. Если размечать металл кончик сколется, повредит заготовку; вся работа насмарку, керн в мусор. Никогда бы не стал делать керн из бура. У меня керны из игл от топливного насоса дизеля-вечная вещь

Vidis написал :
Твердосплавная пластина твердая, но хрупкая

Надеюсь в этом керне выдержит. Ведь условия работы, для которых предназначен бур тоже “не сахар”.

Allen написал :
Ведь условия работы, для которых предназначен бур тоже “не сахар”.

А кто сказал что и там ВК не колюцца?

Vidis написал :
Если размечать металл кончик сколется,

Подпишусь и делать не буду-твердосплав не для удара

вот выкладываю. если чего и сколется, то наточить минутное дело.

это самодельный боек для автомат. керна. Тему смотрите пожалуйста.

кухонщик написал :
если чего и сколется, то наточить минутное дело

а были сколы у вас? И если были то на чём?

нет, но работаю с дсп, пластиком и алюминием.
несколько раз размечал мойку из нержавейки.

значит будем пробовать ваш способ, только пока буров 8 подходящих нет

А я года два как приобрел автоматический керн Bahco 1157 за 12УЁ. Один в один, только качество отличное – царапает стекло и центр сверления формирует в стальном уголке

А я пользую Mr-Logo за 130руб

АВТОМАТИЧЕСКИЙ КЕРНЕР BAHCO 1157
Автоматический кернер Bahco 1157 предназначен для формирования точки сверления и для разметки на металле.
• Автоматический кернер работает исключительно от ручного давления.
• Не требуется ни молоток, ни другой ударный инструмент.
• Закаленный стальной боек из хромованадиевой стали марки «Экстра».
• Индукционная закалка бойка до твердости 61-64 HRC.
• Накатка на рукоятке не позволяет руке соскальзывать.
• Особопрочная усиленная пружина.
• Зажим для крепления в инструментальной сумке или кармане спецодежды.

Купил заклепочник от Центроинструмент. Буквально на следующий день перестал вытягивать заклепки. На несколько раз помогает несколько раз сильно развести ручки, затем снова перестает вытягивать или делает это за 2-3 раза. Вообщем ***** *****м. Сейчас практически перестал работать.

Заношу Центроинструмент в свой персональный черный список.
Не покупайте их продукцию.

ИМХО Центросрумент – аналог фита, – товарная котора, продающая под своей маркой разнородный ширпотреб. Например, 125мм алмазный диск свои 100р отработал честно.

Центроинструментовский керн, и вправду, “тупеет” –
случается, что у этой железки не срабатывает удар.

Я им керню как обычным – дожимаю пружину, потом удар киянкой по торцу. Сначала, после покупки, пробовал “от руки” – не кернит.

Analizator написал :
А я года два как приобрел автоматический керн Bahco 1157

На рынке сегодня спросил у продавца про керн Bahco (он фирменным инструментом торгует) – сказал, что не берёт больше эту позицию – были нарекания.

Еврей написал :
Сначала, после покупки, пробовал “от руки” – не кернит.

нужно немного помазать.

alex_k В смысле?

Allen написал :
Что это за хромванадиевая сталь твердостью 50ед. если она тупится от ДСП?

Вообще-то фенолформальдегидная смола. кто ее знает, как она по твердости? Может ничего странного и нет?

Думаю, в смысле – надо разобрать и смазать внутренности.

Демон Не надо ничего смазывать.
При нажиме держите керн так, чтобы стержень керна шел не вдоль оси керна, а немного с перекосом. Дело в том, что для работы керна стержень должен вначале НЕ ПОПАСТЬ во внутреннее отверстие подпружиненного бойка. Далее при нажиме боек взводится стержнем керна, стержень срывается во внутреннее отверстие бойка и происходит удар. Если стержень сразу попал в отверстие бойка – удара не будет.

Караванщик написал :
для работы керна стержень должен вначале НЕ ПОПАСТЬ во внутреннее отверстие подпружиненного бойка. Далее при нажиме боек взводится стержнем керна, стержень срывается во внутреннее отверстие бойка и происходит удар. Если стержень сразу попал в отверстие бойка – удара не будет.

А есть автоматические керны, которые свободны от этого недостатка – не срабатывания ударного механизма?
Ведь и кернер Bahco 1157 поругивают не только в этой теме но и из инет-магазина www.wood40-shop.ru.
Неудобствоиспытываешь (это ещё мягко сказано) когда керн не срабатывает.

Читать еще:  Мощный паяльник из тороидального трансформатора

Автоматический кернер

Бог обзоров

Обновлено: 24 мая 2017

В сегодняшнем обзоре речь пойдет об автоматическом кернере, приобретенном мною на eBay. Если вдруг вы решили просверлить твердый металл или материал с гладкой ровной поверхностью, то сверло может соскользнуть с намеченной точки, оставив после себя достаточно приличную царапину. Чтобы избежать таких ситуаций и используется кернер, который проделывает небольшое углубление (лунку) в поверхности обрабатываемого материала. Как правило, кернер представляет собой металлический стержень, изготовленный из твердосплавной стали. Один конец его заострен, а на другом “обух”. Ставим острие в то место, где нам надо просверлить отверстие – бьем по “обуху” молотком и лунка готова. Просто, но не всегда удобно, так как во-первых надо использовать обе руки, а, во-вторых, постоянно таскать с собой молоток – тоже так себе перспектива. Дабы упростить процесс и был создан автоматический кернер. Но обо всем по-порядку.

Итак, заказывался данный товар достаточно давно, правда, руки до написания обзора дошли у меня только сейчас. Зато за это время я успел проверить инструмент почти во всех возможный ситуациях и пока что у него ничего не сломалось, что не может не радовать 🙂 Если вам интересно, то посмотреть маршрут следования посылки из Китая в Беларусь можно здесь.

В живую кернер мало чем отличается от того, что можно увидеть на страничке продавца и выглядит следующим образом:

Помимо внешнего вида, на страничке продавца есть и характеристики керна:

  • Материал: Высокоскоростной стальной материал HSS, Твердость до HRC58 – 60;
  • Цвет: золото + красный;
  • Общая длина: около 125мм.;
  • Стиль: конический;
  • Использование: промышленное;
  • Тип нагрузки: компрессия;
  • Красная шарообразная пластмассовая рукоятка для амортизации удара, хорошо подходит для ручного захвата;
  • Может быть использован для маркировки, пробивки, разбивки и скрайбирования на дереве, металле и пластмассе, также можно использовать для разбивания стекла.

У данного инструмента есть и более бюджетная вариация – без красной пластиковой ручки. Вот только кажется мне что из-за достаточно жесткой пружины, пользоваться ими будет не очень удобно. Так что тут лучше не экономить, тем более, что и это исполнение нельзя назвать дорогим.

Общая длина керна составляет 128 миллиметров.

Диаметр латунной рукоятки – 11,5 миллиметров. Рукоятка покрыта рифленчатым узором, благодаря чему керн совершенно не скользит даже во влажной руке. Так что им одинаково комфортно пользоваться хоть под дождем, хоть после купания в масляной ванне 🙂

Диаметр иглы без малого 4 миллиметра.

Так что его габаритные размеры не такие уж и большие, а с учетом веса всего в 77 грамм, керн можно считать более чем компактным инструментом (с учетом того, что молотка для его использования не требуется). Его без проблем можно поместить в кармане или небольшой сумке, что улучшает мобильность во время проведения работ, скажем, на крыше или в других сложных условиях.

Несмотря на свою внешнюю простоту, устройства керна сложно назвать элементарным. Всего в нем 8 деталей.

Для упрощения восприятия того, как он работает, приведу схему устройства подобного инструмента:

Если говорить упрощенно, то для того, чтобы накернить место проделывания отверстия, необходимо поставить иглу в нужную точку и нажать на керн сверху, в определенный момент раздастся щелчок и инструмент сделает свое дело. Работает он за счет сжатия и последующего резкого высвобождения ударной пружины, которая приводит в движение боек, ударяющий по ответной части и далее по игле.

На ответной части бока, упирающегося в иглу, установлена смещающая пружина, которая при нагрузке сжимается.

Из-за того, что с одной стороны ее диаметр уже, а с другой шире – движение ответной части бойка происходит со смещением относительно центра. То есть, грубо говоря, его хвостовик упирается в край бойка.

В бойке, в свою очередь, с одной стороны имеется отверстие, выполняющие роль спускового механизма.

В определенный момент хвостовик ударной части центрируется и попадает в это отверстие.

Нагрузка, прилагаемая к бойку со стороны иглы исчезает и ударная пружина делает свое дело – резко высвобождаясь, боек наносит удар по ответной части, а та, в свою очередь, по игле из-за чего и получается отметка.

Ударная пружина расположена под красной пластиковой частью, так что ее можно использовать для регулировки силы удара, что важно.

В принципе, больше ничего интересного и полезного как во внешнем виде, так и в устройстве данного инструмента нет, а значит можно переходить к его практическим испытаниям.

Для начала, в качестве подопытного был использован молоток советских времен:

“Лунки” при более близком рассмотрении:

Как видно, все они аккуратные, примерно одинаковые как по диаметру, так и по глубине. И, что самое главное, на одну отметку уходит 1-1,5 секунды, не больше.

Дюралюминий:

Забавы ради опробовал его и на обычной плате 🙂 :

На сквозь не пробило, но отметки более чем приличные.

А вот небольшое видео на тему как это все выглядит в живую (сразу извиняюсь за фокусировку – мой фотоаппарат не умеет фокусироваться так, как того мне бы хотелось, но суть процесса ясна):

Подводя итог всему, что тут было написано, могу сказать, что инструмент оправдал все возложенные на него ожидания. В работе он безотказный, к тому же пользоваться автоматическим керном куда удобнее и быстрее нежели обычным. Так что если вам приходится проделывать отверстия в твердых сталях, керамической плитке и т.д., то можете рассмотреть данный товар в качестве предстоящей покупки. Стоит он не дорого, но при этом реально сократит время проведения работ и целостность поверхности обрабатываемого материала.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Ссылка на основную публикацию
Adblock
detector
