Биокамин своими руками: чертежи и пошаговая инструкция

Многие мечтают о камине с живым огнем, но не каждый имеет возможность установить настоящий очаг. В городских квартирах это делать запрещено, а в частных домах его установка сопряжена с трудоемким строительством дымоходов и вентиляций. Хорошим решением в этом случае будет биокамин, изготовленный своими руками.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

  1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
  2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
  3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Изготовление биокаминов своими руками


Несмотря на простоту конструкции и минимум необходимых для ее изготовления материалов, покупные биокамины стоят отнюдь не дешево. Намного выгоднее будет изготовление биокаминов своими руками. Особых навыков и сложной техники для этого не требуется, а приобрести материалы для строительства можно в любом магазине. Прежде чем приступить к процессу сборки, нужно собрать следующие составляющие:

  • Стекло. Количество и размер рассчитывается, исходя из дизайна, но не стоит покупать слишком тонкое. У стекольщика нужно уточнить, насколько жаропрочным является тот или иной вид стекла, после чего выбрать самый подходящий.
  • Силиконовая смесь для герметизации швов. Продается в магазинах стройматериалов.
  • Для горелки нужно выбрать жестяную банку или металлический коробок, и то и другое можно найти практически в любой квартире.
  • Небольшой отрез металлической сетки, ячейки в ней должны быть как можно меньше.
  • Материалы для декорации — лучше всего выглядит разноцветный дикий камень или обкатанная крупная галька (продается в зоомагазинах для оформления аквариумов).
  • Фитильный шнурок.

После изготовления своими руками биокамина нужно будет постоянно покупать топливо для него. Использовать можно только специализированное биогорючее для таких каминов, поскольку другие составы могут вызвать отравление организма.

Чертеж биокамина

Для горелки. В ней и будет происходить сгорание горючего. При ее конструировании нужно учитывать качество стекла, используемого для перегородки. Если оно не обладает термостойкими качествами, нужно увеличить расстояние от него до горелки. Если расположить не жаропрочное стекло слишком близко, оно очень быстро треснет. Минимальное расстояние до горелки составляет 15 см.

Бак для топлива. Как уже было сказано выше, для него подойдет банка или коробка, единственное условие — металл должен быть толще 2 мм. Если в планах есть постройка крупного напольного камина, можно приобрести специальный бак в магазине.

Рассчитать количество горелок можно, исходя из площади помещения. Для комнаты размером 30 кв. м. можно установить не больше двух горелок. Когда чертежи биокамина своими руками готовы, можно приступить и его строительству.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

  1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
  2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Пошаговая инструкция для биокамина своими руками

Как видно из предыдущего абзаца, при наличии пошаговой инструкции для биокамина, его очень просто сделать своими руками. После сбора горелки процесс разделяется на такие этапы:

Куски стекла скрепляются между собой силиконовым герметиком в соответствии с дизайнерской задумкой. Для полного высыхания их нужно оставить примерно на 24 часа, более точное время указано в инструкции к герметику.

По желанию основание камина можно сделать из прямоугольного металлического короба. Тогда оно будет скрывать банку для горелки.

Если горючее было приобретено в жестяной банке, ее нужно всего лишь поставить внутрь горелки. Если же оно продавалось в таре из пластика, следует взять еще одну консервную банку, и перелить его туда. Размер банки должен быть таким, чтобы ее удобно было доставать из горелки.

В горючее опустить предварительно подготовленный фитиль. Поверх горелки установить сетку, сверху нее насыпать камушки.

Чтобы сделать красивый и простой биокамин своими руками, пошаговая инструкция выше обеспечит всеми необходимыми знаниями. Готовый камин можно сразу же вводить в эксплуатацию, то есть поджечь фитиль.

Большой биокамин

В предыдущем абзаце было описано изготовление компактного камина. При конструировании большого напольного биокамина его каркас придется делать из гипсокартона. Для этого нужно:

  1. Разметить стену и разрезать гипсокартон на подходящие куски.
  2. В основание камина установить негорючую подставку. Это особенно важно, поскольку температура от сгорания превышает +150 С°.
  3. Гипсокартон крепится к стене саморезами.
  4. Внутренняя часть камина должна быть сделана из огнеупорного материала. Нужный короб покупается в специализированном магазине, и вставляется в гипсокартонный каркас.
  5. Между гипсокартоном и внутренней частью камина прокладывается изоляционный материал.
  6. Для большого камина лучше всего приобрести топливный бак фабричного производства. Иногда он продается вместе с огнеупорной подставкой. Топливный бак устанавливается в середину камина.
  7. Далее нужно провести работы по облицовке. Для этого используется жаростойкая плитка или натуральный камень.

Для обеспечения пожарной безопасности нужно поставить перед огнем стеклянный экран, либо же кованую решетку.

Выбор топлива для биокаминов

Сделать биокамин своими руками не составляет сложности. После его изготовления придется регулярно покупать биогорючее. Другие виды топлива для него не подходят, в горелку можно наливать только специализированные смеси с приставкой «био». Эта приставка была дана горючему из-за того, что в его состав входят растительные или животные компоненты.

Разные марки биотоплива могут быть произведены из свеклы или картофеля, либо же из древесной стружки.

Сделав биокамин своими руками, в его эксплуатации нужно придерживаться таких принципов:

  • Выбирать горючее только известных производителей, чье качество подтверждено соответствующими сертификатами.
  • Прежде чем доливать топливо в горелку, нужно дождаться ее полного потухания и остывания.
  • Для розжига биокамина использовать специальную зажигалку с длинным металлическим носиком.
  • Хранить емкости с горючим в удалении от горячих поверхностей и открытого огня.
Читать еще:  Как сделать вытяжку из подвала в гараже?

Если приобрести специальные огнеупорные декоративные элементы для каминов в виде дров, при помощи биотоплива можно создать полную иллюзию настоящего камина. Это горючее не вырабатывает копоть и неприятный запах, единственное, что может произвести биокамин — небольшое количество пара. Некоторые производители добавляют в горючее примеси, окрашивающие пламя в разные цвета.

Биокамин своими руками видео:

Простые инструкции как сделать горелку для биокамина, полезные советы по изготовлению

Изготовление биокаминов своими руками

Как сделать биокамин своими руками? Легко просто если руки растут из нужного места. Для изготовления нам понадобятся следующие инструменты, материалы:

  • Стекло. Куски есть в пунктах резки стекла. Можно взять старый аквариум.
  • Стеклорез.
  • Герметик силиконовый (склеивать стекла).
  • Сетка из нержавейки.
  • Коробка из металла.
  • Небольшие камни.
  • Горючее для биокамина.
  • Фитиль (кусок шнура).
  • Стакан из металла для горючего.

Разновидность #1 настольные

Сначала на бумаге прикиньте как сделать биокамин. Набросайте простенький чертеж с размерами. Проектируя настольный камин, учтите момент, что расстояние от горелки до ближайших стекол должно быть 16 см и более. Если горелок 2 и больше, то расстояние между горелками тоже более 16 см. В итоге на бумаге получаем настольный камин.

Процесс изготовления будет выглядеть так:

За основу мы взяли ящик из металла определенного размера (согласно чертежу). Под него будем подгонять все остальные компоненты.

Часто топливо, продается в пластиковой таре. Она нам не подходит. Берем железный стакан. В него переливаем топливо.

Берем сетку из железа. Разрезаем ее по размерам металлического ящика. Лучше взять 2 слоя сетки. На сетку, по всей площади разлаживаем камни. Камни не только красивый аксессуар для нашего тепло генератора. Они превосходно накапливают, отдают тепловую энергию. Делают это они равномерно, по всей покрытой площади.

Берем обычный шнур. Отрезаем кусок нужной длины. Погружаем шнур в стакан с горючим, зажигаем. При помощи нехитрых манипуляций устройство биокамина сделано быстро. Выше мы получили ответ на вопрос «Как сделать горелку для биокамина своими руками»?

Разновидность #2 настенные

Данная разновидность тепло агрегатов имеет плоскую, вытянутую форму. Такая форма облегчает крепление конструкции к стене. Фасадную часть устройства, из соображений безопасности закрывают стеклом. Боковые стенки устройства могут так же делаться из стекла. Задняя стенка делается из не горючего материала. Обычно это железо, декодированное в различных вариантах дизайна. Повесить такой камин просто. К стене прикручивают специальный крепеж, далее закрепляют камин. Устройство не представляет пожарной опасности, потому что корпус, стены слабо нагреваются. По причине слабого нагрева, человек не получит ожог, дотронувшись до корпуса.

Принцип изготовления такой же, как настольного устройства. Вы делаете чертеж, указав размеры, материалы. Далее изготавливаете само изделие, вешаете на стену. Производство биокаминов в условиях дома, дело простое, не хлопотное дело.

Разновидность #3 напольные

Данный вид ставим на пол, на своих ножках. Фактически, это настольный камин, только в больших масштабах. Можно поставить на подиум. Дно не будет сильно разогреваться. Исходя из этого устройство можно водрузить на любую прямую, ровную поверхность. Размер, форма бывают разные помещения. Большой плюс этого аппарата — мобильность.

Перетянуть на новое место — дело 1 минуты. Можно быстро отопить любое помещение, просто перенеся агрегат на новое место. Мы видим, что биокамин своими руками сделать легко, просто.

Чертеж биокамина

Приведем для примера чертеж. В сети есть много других вариантов, в виде фото, видео. Есть отдельно инструкция. Но мы приведем конкретный чертеж.

Горелка для биокамина своими руками

Варианты горелок для биокаминов

Есть много разновидностей схем по производству тепловых блоков. Предложим вам пару-тройку вариантов.

Наиболее простая модель топливного элемента

Горелка для биокамина своими руками в простом исполнении будет делаться так. Берем емкость из нержавейки. Стенка должна быть от 2 мм. Глубина емкости 5 см. Размеры произвольные, по вашим чертежам. Внешний вид не важен. Данный элемент скрывается от глаз посторонних. Но он должен быть добротным, крепким элементом. В бак, стакан наливают биогорючее. Вставляют фитиль. Выводят через сетку наружу. Шнур, пропитанный горючей жидкостью, загорается, излучая свет и тепло.

Двухкамерная горелка с перфорацией (разрезами)

Такой вариант конструкции обычно делают в заводских условиях. Он отличается экономичностью горючего. Это происходит благодаря уменьшению площади горения. Расход топлива понижается.

Берем ванночку, короб из нержавейки. Размеры произвольные. Можно как в предыдущем варианте. Режем пластину по длине корпуса (по внутренней стороне). Пластина должна быть такой же толщины, как материал корпуса. Ширину вычислим с помощью формулы: SH=Vs — 1,5 +2xRs (где Vs ширина внутри ванночки, а Rs — глубина ванночки). Пластины гнуться под прямым углом от длинных краев. Это делают, чтобы получить ножки по глубине равные Rs. У нас получился элемент, по длине ванночки, на 1см уже ее ширины по профилю напоминающий букву П.

На одной из ножек этой буквы П, делаем надрезы, как на расческе. П-образную конструкцию ставим, чтоб зазор между прорезями и стеной было 1,5 см. Бак заполняем топливом. Зажигаем. Пламя расположится только в узкой полосе 1,5 см. Топливо внизу не загорится. Доступ кислорода ограничен. Недостатка топлива не предвидится. Оно будет просачиваться через прорези. Чтобы быстро загасить огонь, сделайте еще одну пластину, которая накроет огонь.

Чтобы топливо выгорало до конца, резервуар наклоним в сторону рабочей поверхности. Сделать это можно, смешав топливо с гипсом. Далее наклоняют полученную смесь в направлении рабочего места. Смесь затвердевает. Мы получаем отличный результат. В этом случае, ногу П-конструкции нужно укоротить. Это нужно для придания полной горизонтальности конструкции. Можно сделать бак с двойным дном. Готовая горелка ставится в дополнительный, больший бак. Края верхнего бака закроют элементы бака снизу.

Простейшее устройство с наполнителем

Емкость с П-профилем нужно заполнить наполнителем. Обычно это минеральная вата. Базальтовые волокна надо заменить ватой на акриловой составляющей исходя из факторов:

  • Гигроскопичность. Хорошо впитает влагу.
  • Наполнитель из волокна имеет лучшую паропроницаемость. Пары спирта без проблем будут циркулировать внутри наполнителя.
  • Мягкая вата долго, равномерно горит.
  • При процессе производства такой ваты не злоупотребляют различной химией.
  • Если с поставкой акриловой ваты есть трудности, найдите аналогичную, только помягче. Пропитанная вата медленнее будет гореть, увеличив время горения в общем.
  • Мы понимаем, что биокамин своими руками собирается без забот, хлопот.

Еще более простая конструкция для вас. Подойдет железная кружка. Можно подобрать банку. В посудину кладем абсорбент. Трамбовать не надо. Наполнитель пропитываем топливом. Наверх кладем железную сетку, крышку с дырками. Далее поджигаем.

Читать еще:  Гаражное использование двигателя от стиральной машины

Пошаговая инструкция для биокамина своими руками

Камин на биотопливе собираем используя инструкцию пошагового изготовления. Все просто. Сделает даже школьник из старших классов. Приступаем.

  • Заранее подготовленные куски стекла нужных размеров склеиваем друг с другом. Силиконовый герметик подойдет для этой цели лучше всего. На сутки забываем о нашем изделии. Оно должно капитально просохнуть.
  • Основание конструкции обычно делают прямоугольным или квадратным основанием.
  • Топливо из пластиковых емкостей переливаем в металлические сосуды (консервная банка, железный стакан).
  • Фитиль из шнура окунаем в горелку.
  • Ставим поверх сетку из металла.
  • Насыпаем на сетку камни.
  • Камин на биотопливе готов к своему запуску.

Выбор топлива для биокаминов

На первый взгляд, выбор топлива кажется легкой задачей. Но это не так. Камин вы собрали один раз, навсегда. Горючее будете покупать регулярно. К этому вопросу нужно отнестись ответственно. Важный момент. Топливо должно в своем описании на упаковке иметь приставку «био». Существуют жидкости из древесных стружек, свеклы, картофеля. Такая жидкость после сгорания не образует токсичных продуктов горения. Такой прибор полностью безопасен для человека. Пламя колышется ровно и красиво.

Такой эффект полностью отсутствует при других видах каминов.

Правила для безопасной эксплуатации биокамина

  • Правила для безопасной эксплуатации биокамина
  • Не оставляете открытый огонь без присмотра.
  • Розжиг камина производят только взрослые. Детям запрещено.
  • Нельзя ставить камин возле вентилятора, на сквозняке.
  • Во время горения камин запрещено перемещать. Перемещение возможно после полного гашения огня.
  • Запрещено ставить камин, где хранятся горючие вещества. Бензины, лаки, краски, прочие жидкости.
  • Заполнять емкость топливом только через воронку.
  • Запрещено ставить любые предметы на корпус устройства.
  • Запрещено сжигать любые виды топлива, кроме специально предназначенного вида.
  • Нельзя вносить изменения в конструкцию системы, не разобравшись что и как сделать.
  • Категорически нельзя подливать топливо в процессе горения. Пожар случиться моментально.
  • Не курите в момент заправки горючим.

  • Пролитое топливо нужно вытереть. Иначе может произойти возгорание.
  • Не наклоняться над камином. Не держать руки возле огня.
  • Не накрывать конструкцию чем либо. Это приведет к пожару.
  • Гасить пламя камина нужно специальной металлической пластиной.
  • Чтобы еще раз сделать заправку, нужно подождать 15 минут после гашения огня. Устройство должно остыть.
  • Запрещено извлекать резервуар во время горения огня.
  • Запрещено использовать обычные спички, зажигалки. Нужно воспользоваться специальными аксессуарами для этих целей.
  • Если топливо не горит, оно имеет низкую температуру. Пусть нагреется до комнатной температуры.
  • Ближе чем 1 метр от камина, ничего не должно находиться.
  • Как видно, устройство биокамина, несложное устройство. Правила эксплуатации так же легко соблюдать.

Биокамин в интерьере: советы дизайнера

В дизайн помещения отлично впишется биокамин. Гостиная, кухня, зал хорошо впишут в свой интерьер нашу новинку. Пламя везде одинаковые. Однако в наших силах выбрать дизайн обшивки камина. Главный момент, размер помещения. В большом зале, нужен большой камин. Площадь зала позволяет поставить камин возле одной из стен.

Малые камины в зал не подойдут. Они потеряются в большом зале. Для спальни подойдут малые, настольные модели. Для больших просто не будет места. Кухня, обычное место для камина. Его ставят в обеденной зоне. Можно так же на барной стойке, если позволяет место. Можно ставить в специальные ниши. Можно встроить камин, в любой дизайн помещения.

Делаем биокамин для дома своими руками: настенный, напольный, настольный

Для многих из нас камин — символ уюта и тепла. Правда, обустроить его в стенах обычной городской квартиры невозможно по техническим причинам. Но это не повод расстраиваться, ведь на практике заменить его можно биокамином — экологически чистым приспособлением, которое создаёт живой огонь без дыма и золы. Такой вариант не требует сооружения дымохода и легко собирается своими руками.

Что такое биокамин

Биокамин, или экокамин — это усовершенствованный вариант дровяных каминов. Первые намёки на него появились в древности, когда такие установки представляли собой ёмкость с маслом и горящим фитилём. Несмотря на развитие науки и техники, принцип действия современных биокаминов остался прежним. Правда, сегодня они работают на особом жидком топливе, которое является смесью этанола с другими веществами. В процессе горения оно не выделяет дыма и золы, но всё же сжигает кислород. Из-за этого появляется необходимость периодически проветривать помещения, в которых они стоят. И пожалуй, это их единственный существенный недостаток.

Различают несколько видов биокаминов, которые устроены одинаково и состоят из одних и тех же элементов:

  • Отопительный блок — его функцию может выполнять обычная горелка или топливный бак с задвижкой, позволяющей регулировать интенсивность пламени. Производится он из металла или нержавеющей стали достаточной толщины, которая защитит изделие от деформации под воздействием высокой температуры и продлит срок его эксплуатации. Объём топливного бака колеблется в пределах 60 мл — 5 л.
  • Корпус — он зависит от дизайна биокамина и может приобретать форму любой геометрической фигуры либо его можно стилизовать под журнальный столик, полку, канделябр. Бывает открытым или закрытым.
  • Декоративные элементы — они предназначены для украшения и изготавливаются из огнеупорных материалов. Чаще всего это камни для горелок всех размеров и цветов, керамические поленья, щипцы, кочерга, кованые решётки и другой антураж обычных каминов.

Классификация, преимущества и недостатки

Традиционно биокамины делятся на 3 вида в зависимости от местоположения в помещении:

  • настольные — миниатюрные композиции разных форм и дизайна, пламя которых скрывается за защитным стеклянным экраном;
  • настенные — сооружаются из металла и стекла. Могут достигать 1 м в длину. При их сооружении необходимо позаботиться и о специальных крепежах;
  • напольные — своим внешним видом напоминают стандартные деревянные камины. Располагаются в нишах или углах. При желании их можно встраивать или снабжать опорными ножками с регулировкой высоты либо колесиками для транспортировки по дому.

Самыми простыми и лёгкими в сборке считаются настольные варианты, но они выполняют только эстетическую функцию. Напольные и настенные биокамины требуют больше времени для сооружения, но при этом могут дополнительно обогревать помещение, особенно если при их изготовлении было использовано несколько грелок.

Причём каждый из этих видов можно устанавливать в квартире. Исключения составляют только слишком большие устройства, затрудняющие передвижение её жильцов.

Все биокамины отличаются следующими преимуществами:

  • простота конструкции, не требующая оборудования дымохода, прокладывания вентиляционных каналов и согласования их установки с жильцами дома;
  • мобильность — вес таких устройств обычно не превышает 100 кг;
  • пожаробезопасность при условии соблюдения элементарных правил;
  • отсутствие сажи, дыма, токсических веществ в воздухе при сгорании;
  • лёгкость в обслуживании;
  • дополнительное увлажнение воздуха за счёт выделения водяного пара и углекислого газа.
Читать еще:  Установка входных дверей своими руками

К недостаткам относятся:

  • минимум тепла, которое выделяется в процессе работы биокамина;
  • необходимость обустроить хорошую вентиляцию или обеспечить частое проветривание в помещении, где он находится;
  • сравнительная дороговизна топлива для биокаминов.

Делаем настольный биокамин для квартиры

Настольный вариант считается абсолютно безопасным и отличается эстетичным внешним видом, поэтому очень часто используется в дизайне интерьера. Тем более, что для его сооружения необходимо минимум усилий и средств.

Необходимые инструменты и материалы

  • стальная металлическая сетка, строительная или для барбекю;
  • лист стекла толщиной 3 мм;
  • металлическая коробка;
  • силиконовый герметик;
  • шнур для фитиля;
  • стеклорез;
  • биотопливо — оно есть в специализированных точках продажи;
  • декор при необходимости.

Размеры будущего биокамина зависят полностью от предпочтений его владельца. Главное, при их подборе правильно произвести расчёты. Расстояние от горелки до стекла должно превышать 15 см, в противном случае стеклянный экран лопнет. В биокамин можно поставить несколько горелок. Их количество вычисляется из расчёта 1 горелка на 16 м2 площади.

Подготовительные работы

На этом этапе необходимо сделать заготовки из стекла согласно размерам топливного бака. Последний нужно купить или сделать самостоятельно из обычного металлического ящика квадратной или прямоугольной формы. Размеры самого настольного биокамина можно рассчитать в индивидуальном порядке или воспользоваться готовым чертежом. Важно помнить, что от длины его стороны напрямую зависит то, как далеко будет находиться пламя от стекла.

Пошаговая инструкция по изготовлению

В целях безопасности поджигать биокамин лучше лучиной.

Как сделать напольную конструкцию

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

  • отопительный блок;
  • негорючий гипсокартон (1 лист);
  • металлический профиль с направляющими и стоечными элементами (8 – 9 м);
  • дюбель-гвозди, саморезы по металлу и с потайной головкой;
  • термоустойчивый клей для плитки, шпатлёвка;
  • ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
  • изоляционные материалы (2 кв.м);
  • керамическая плитка;
  • затирка (около 2 кг);
  • строительный уровень, рулетка;
  • дерево или другой материал для каминной полки;
  • декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

Пошаговая инструкция по изготовлению

Если есть время, желание и сварочный аппарат, стоит самому соорудить топливный блок с задвижкой. Принцип его действия тот же, только состоять такая горелка должна из одной или двух камер, соединённых между собой перфорацией. В этом случае сгорать будет уже не топливо, а его пары, однако, это позволит контролировать интенсивность пламени.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Инструкция по изготовлению настенного биокамина: от подготовки до реализации

Технология создания настенной конструкции практически не отличается от напольных или настольных вариантов. Изначально продумывается дизайн, подбирается тип биокамина — прямой или угловой. На его основании разрабатывается чертёж, где при размерах учитывается пожаробезопасность. Иными словами, обязательно соблюдается расстояние от очага до стенок и каминной полки (не менее 15 — 20 см). Затем на стены наносится разметка и начинаются строительные работы. Обратите внимание, что такой биокамин сразу же монтируется на стене.

Как и в предыдущих вариантах, расчёты должны производится с учётом пожаробезопасности

Для этого понадобятся материалы и инструменты:

  • гипсокартон;
  • металлический профиль со стоечными и направляющими элементами;
  • саморезы, дюбель-гвозди;
  • шуруповёрт;
  • листы стекла;
  • жаростойкий изоляционный материал;
  • керамическая плитка для отделки;
  • термоустойчивый клей;
  • затирка;
  • декор.

Процесс осуществляется в несколько этапов:

  • Крепление направляющих профилей по разметке, в которые затем вставляют стоечные элементы. При этом конструкция фиксируется саморезами. Таким образом собирается весь каркас. Главное, не забыть об обустройстве двойных внутренних стенок биокамина, которые позволят немного снизить температуру у основания очага.
  • Закладка изоляционного материала в стены каркаса.
  • Обшивка подготовленными листами гипсокартона, которые крепятся на саморезы.

Учитывая то, что при горении температура у основания очага повышается до 150 С, делать его нужно из жёсткого негорючего материала: огнеупорного стекла, керамики или металла.

  • Отделочные работы. На этом этапе нужно нанести гипсовую штукатурку, а затем обклеить каркас, за исключением места под горелку, керамической плиткой, кафелем или диким камнем, в зависимости от желаний и возможностей.
  • Затирка швов.
  • Установка горелки, которой может служить как покупная конструкция, так и простой металлический стакан с опущенным в него фитилём.
  • Подготовка и монтаж каминной решётки или защитного стекла. Последнее можно приобрести в магазине в виде специального короба без крышки или сделать самому из листа стекла, соединив элементы герметиком и дождавшись его полного высыхания.

Эксплуатируя биокамин в первый раз, чашу горелки нужно заполнять лишь на треть глубины, оставляя расстояние от горючего до краёв (не менее 2 см). Если снаружи образовались капли или потёки, их обязательно нужно вытереть влажной салфеткой. Зажигая фитиль, следует быть готовым к тому, что в момент поджига может возникнуть газовая вспышка.

Горючее лучше покупать в специализированных магазинах, отдавая предпочтение товарам проверенных производителей. Хранить его необходимо строго при комнатной температуре, а доливать только в момент, когда биокамин не функционирует и пламя не горит.

Время работы биокамина зависит от ёмкости чаши. Если возникает возможность погасить пламя заблаговременно, нужно использовать специальные гасители, которые всегда можно купить в магазине или сделать самостоятельно из металла. Они представляют собой конструкции с ручкой, на конце которых расположена крышка для горелки.

Видео: сооружение биокамина своими руками

Автор видео предлагает ещё один простой и интересный вариант изготовления биокамина из листа металла своими руками. При этом он использует минимум средств и инструментов и тратит минимум времени:

Надеемся, что теперь вам понятно, как сделать биокамин в домашних условиях. Если описанные выше манипуляции вы вполне готовы провести, создавайте биокамин своими руками, если же вас пугают такие работы, то просто купите готовое устройство в магазине. Примечательно, что подобные аппараты продаются в сборе, поэтому трудностей в запуске системы у вас не будет. Ознакомьтесь с инструкцией, включайте прибор и наслаждайтесь живым огнем.

Биокамин своими кривыми руками

Специально для 2х моих подписчиков

Для изготовления камина нам понадобится:

Выпросить у соседа, который меняет крышу у своего дома, обрезки досок для наружних стенок

Найти на мусорке доску от дивана для внутренних стенок

Там же подобрать заднюю стенку советского шкафа

ООО, какая удача. Кто-то менял старые окна на новые-пластиковые. Забираем стекло

Стекло я сделал размером 30х35 см. Отпилил доски по размеру стекла. Сколотил ящик из досок и дном из стенки шкафа(использовал гвоздики для обналички дверей). Потом склеил стекло прозрачным герметиком и поставил на место.

Ах да, чуть не забыл. Стекло пытался отрезать гравером с насадкой по стеклу. Получилось не очень(можно потом обточить-подровнять, но лень) В итоге отрезал стеклорезом.

К сожалению промежуточных фоток не хватает. Поэтому немного магии

В качестве сердца камина-спиртовая горелка. У меня есть заводская

Но всегда можно запилить из двух пивных банок

Можно даже тупо в банку из-под кофе запихать бумагу и смочить её спиртом

Взял сетку из нержавейки и выложил камни.

(выклянчить у знакомого, который поехал на море отдыхать)

В видео есть некоторые подробности, которых нет на фото

Найдены дубликаты

Я что-то не понял идею “биокамина”.

Это коробка с открытым огнем, который сжигает кислород в закрытом помещении, одно неловкое движение и горящая жидкость разливается по полу?

камин же
похуй, что весь угарный газ не выводится из помещения
похуй, что можно все разлить по полу и спалить все к херам
камин же, ну

Нет же, это не просто камин, чувак, это БИОкамин. Что за ебучая мода ко всему прицеплять эти “эко-” и “био-“?

во, тем более
БИОкамин, звучит заебись

А на БИОпожар можно вызвать обычных пожарных?

нет, только БИОпожарных
которые тушат БИОпожар БИОводой и БИОпеной

Угарного газа там нет, спирт горит же

Угарный газ и углекислый газ совсем чуть-чуть разные вещи. При сгорании спирта выделяется УГЛЕКИСЛЫЙ газ(в следствии сжигания кислорода), а не угарный

Оксид углерода (+2) СО – бесцветный, не имеющий запаха газ, малорастворимый в воде. Его называют угарным газом, так как он очень ядовит. Попадая при дыхании в кровь, быстро соединяется с гемоглобином, образуя очень прочное соединение карбоксигемоглобин, лишая тем самым возможности гемоглобин переносить кислород. При вдыхании воздуха, содержащего 0,1% СО, человек может внезапно потерять сознание и умереть. Угарный газ образуется при неполном сгорании топлива, вот почему так опасно преждевременное закрывание дымоходов.

Оксид углерода (+4) СО2 – углекислый газ. Бесцветный, не имеющий запаха газ. В полтора раза тяжелее воздуха. Очень хорошо растворяется в воде.

При испарении жидкого углекислого газа часть его превращается в твердую снегообразную массу, которую называют “сухой лед” (в нем хранят то же самое мороженное) . Типичный кислотный оксид. Взаимодействует со щелочами, с основными оксидами и водой. Не горит и не поддерживает горения. Применяется для тушения пожаров. Для человека не опасен.

при сгорании спирта, как и при сгорании газа, дров, и вообще при сгорании чего угодно выделяется угарный и углекислый газ. Угарный образуется в разных пропорциях, и связано с неполным сгоранием ввиду нехватки кислорода или ранним охлаждением пламени. Уверен(сарказм) у вас все расчитано и сгорание полное, иначе вы рискуете

Топливом для этого камина является спирт 96%

Угарный газ(оксид углерода) образуется при горении углерода(которого в спирте нет)

При достаточном доступе воздуха горит (за счёт его кислорода) светлым голубоватым пламенем, образуя терминальные продукты окисления — диоксид углерода(углекислый газ) и воду(выдержка из википедии)

формула этилового спирта – C2H5OH

так вот буква “C” в формуле это и есть углерод (который всетаки есть в спирте)

при горении в достаточном количестве кислорода все хорошо

C2H5OH + 3O2 → 2CO2 + 3H2O

но вот при недостатке кислорода

2С2Н5ОН + 5О2 → 4СО + 6Н2О

отмечу что во время горения даже при достаточном количестве кислорода в комнате, в вашем камине(да даже не в камине, просто в планени) могут образовываться локальные места где кислорода будет не хватать. Часть из образованного CO будет догорать

а остальная часть будет отравлять/убивать вас.

если даже этих выкладок вам недостаточно, добавлю что коммерческие биокамины комплектуются датчиками CO.

конечно не все так фатально (мы ведь пользуемся газовыми плитами дома). Но понимайте риски и обеспечивайте вентиляцию в помещении, так чтобы не скапливалась фатальная доза, и приобретите датчик CO

Насчёт углерода был не прав. А вот насчёт рисков не беспокойтесь. Этот камин зажигается пару раз в год минут на 40. Я думаю, что это довольно безопасные условия эксплуатации.

Могу конечно быть не прав, но мне ни разу не попадались биокамины с датчиками СО

вся квартира в камин не превратиться?

что с пожтех минимум?

Ну я так понимаю, такие камины называются био потому, что используют биотопливо(биоэтанол-спирт, проще говоря)

Биоэтанол = обычный этанол. Но тренд, фигли. Можно продать что угодно, если это называется БИО, ЭКО и ОРГАНИК

весь ролик о том, смотрите посоны я гравер купил

Посоны, я потом ещё и хвалится новыми насадками буду. А вообще, пост запилил по просьбе

Всё правильно! Я к гравёру уже такое количество насадок купил у китайцев, что часть инструмента пришлось в гараж нести, дабы жена из дома не выгнала)) Так что делитесь приобретениями, вдруг у меня чего нет)

Жена меня точно не выгонит в гараж. У неё самой три коробки инструмента и материала для скрапбукинга. Но, как видно по фоткам, меня выселили на балкон

А стекло не лопнет от нагрева?

Зажигаем такой камин в спальне холодным зимним вечером и в течение нескольких часов умираем от угарного газа.

“Одним из главных преимуществ биокаминов является использование экологически чистого топливного продукта – биоэтанола. При этом в процессе горения данного топлива вырабатывается лишь вода и углекислый газ, благодаря чему у данных устройств повышен уровень безопасности.”

а ну тогда ладно.

А мне нравятся камины focus ms арт) конструкция очага “сендвич”, внутри топливный блок) и встраивается обычно в ниши и порталы, сделанные заранее, естественно) кто-нибудь покупал такие?

Творческий порыв одобряю! Но де факто – аквариум со свечкой? Так себе идея.

Я хотел добавить оформления. Углы украсить бечёвкой, на стенках рисунок гравером сделать. Кому рассказывал-говорят лишним будет

Ну рисунок скорее и мне кажется лишним, а вот идея с бичёвкой, вполне интересна. И в подобном изделии, я бы создал эффект старой древесины – весьма колоритно выглядит. Рекомендую попробовать!

Спасибо за идею. Давно хочу прокачать скилл работы с деревом. Есть всякие идеи, но как всегда нет времени или банально лень

Совершенно не за что! Я не использую суперизвращённые способы, как то химия или обжиг. Вполне достаточно хорошенько обработать доску жёсткой кордщеткой и покрыть чем нибудь а ля пинотекс. Результаты впечатляют)

Наконец-то я его доделала! Вроде бы. Портал для электроочага своими руками

В комментариях к предыдущему моему посту спросили про камин. А я вроде бы его наконец-то закончила, так что решила показать поподробнее.

С помощью металлопрофиля, гипсокартона, саморезов, штукатурки, краски, лака и самого важного компонента – какой-то там матери – доделала в конце концов свой камин.
Конструкция предполагает в дальнейшем установку электроочага внутрь неё, размеры определены под конкретную модель. Ну а пока выполняет роль фальш-камина со свечами.

Фотографировала не все этапы – уж больно была увлечена процессом.
Сначала сделала каркас из металлопрофиля, обшила гипсокартоном. Потом разметила будущую “кирпичную кладку”, на разметку накопила узкий малярный скотч, сверху нанесла штукатурку (у меня былоюи остатки Волмы Слой и Ротбанда, использовала и то, и то), подождала, пока чуть схватится раствор, и потом аккуратно начала отклеивать скотч. Получились такие кирпичики. Дала штукатурке полностью просохнуть, после этого слегка пошкурила, чтобы сбить лишнюю штукатурку. Потом три слоя водоэмульсионки и лак на водной основе. Внутри покрасила серебристо-серой краской.

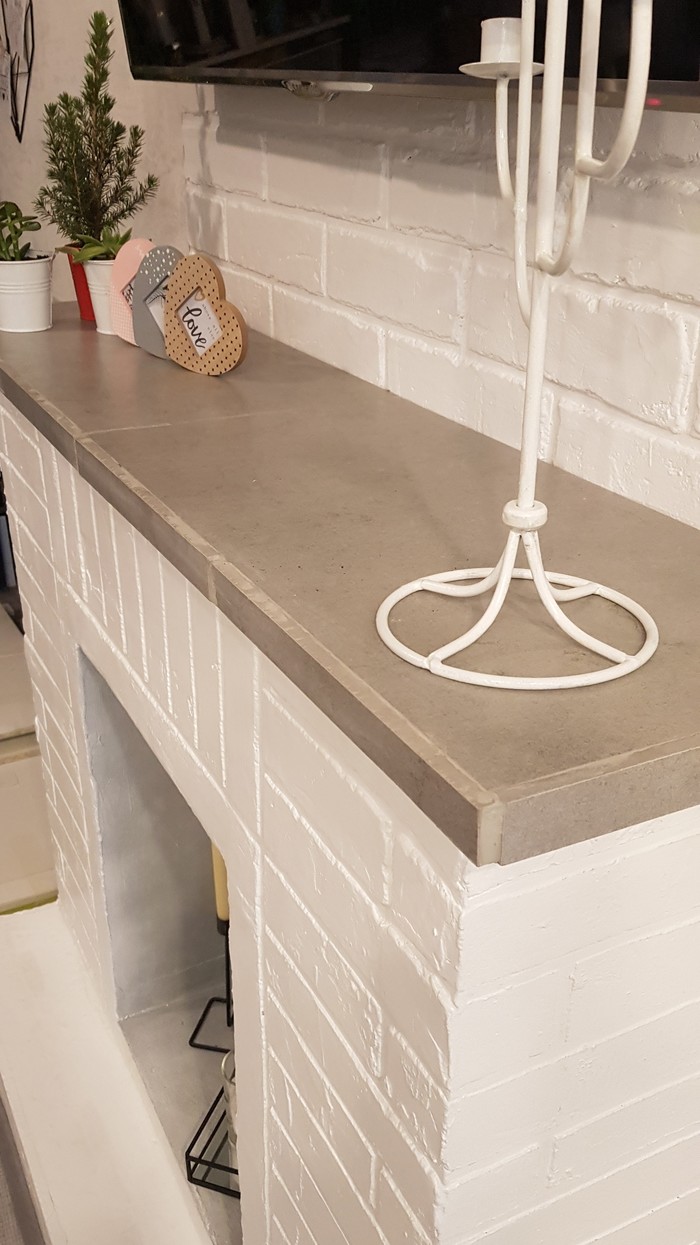

Долго думала насчет того, как сделать верхнюю столешницу (или полку?) на камин. А потом нашла три оставшиеся после ремонта в ванной плитки керамогранита – и всё встало на свои места. Заодно и плиткорезом научилась пользоваться.

Позже поставлю внутрь электроочаг. С моей нервной работой пламя огня и треск дров, которые современные камины имитируют довольно реалистично, будут как бальзам на душу. А функция обогрева помещения у нас на севере в летний период отключения централизованного отопления будет весьма актуальна.

Мой фальшкамин

Мне тоже хочется камин. В квартире, ага. Коробок я не нашла, с гипсокартоном не умею работать, а муж сказал, что помогать ему некогда, но всё, что мне понадобится, он купит и привезет.

Идея из чего все таки сделать камин пришла мне в голову, когда я увидела на доске объявлений тумбу под телевизор, за 300 рублей. Это оказалось очень просто! Муж достал мне лобзик, струбцины, уголок, шуруповёрт, отвёртки. И понеслось 🙂

Разобрала её, сняв колесики. Распилила “глубину” тумбы пополам примерно. Собрала назад, убрав 2 полки и дверцы. Заклеила просвет между верхней полкой и крышкой подложкой под ламинат (зелёные такие, из бумаги с опилками) Зашпаклевала щели и отверстия. Где отходила кромка – оторвала ее по максимуму и тоже зашпаклевала, зашкурила. Внутренние боковые пространства, где были полки, закрыла панелями вырезанными из утеплителя Пеноплекс или как там его. Из гипсковой шпаклевки и изоленты сделала “кирпичную кладку”. Дождалась высыхания и чуть ошкурила, по поверхностям лдсп прошлась скотч брайтом. Кирпич грунтовала ПВА с водой. Всё покрасила меловой краской в 3 слоя. Осталось лаком покрыть, это уже сделаю потом, когда руки дойдут.

Бюджет 700 рублей. 300 рублей тумба, 330 гипсовая шпаклёвка 5 кг, ещё осталась половина, 35 рублей акриловая шпаклёвка по дереву. Краска латексная была, осталась от ремонта, как и инструмент и мелочевка типа шкурки, шпателей, валиков и гвоздей, подложки и теплоизоляции.

Ёлка, к сожалению, высохла раньше, чем я думала, и мы не устроили фотосессию, но, думаю, это успеется в канун следующего нового года. Всем добра и вдохновения!

А в камине стоит светильник на батарейках с анимацией пламени.

Ссылка на основную публикацию
Adblock
detector
