Деревянные складные козлы своими руками

Складные столярные козлы из фанеры

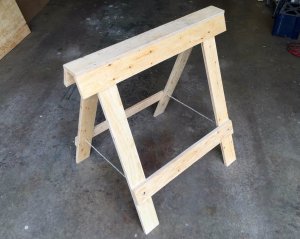

Из данного мастер класса вы узнаете, как можно самостоятельно изготовить популярные нынче складные парные козлы для переносной мастерской.

Конструкция довольно простая, изготавливается из недорогих материалов.Для изготовления представлены все необходимые чертежи, а также дана заготовка раскроя в программе Sketchup.

В конце работы также автор рассказывает о том. как можно изготовить простые крепления для подвешивания козлов на стену из остатков материалов после раскроя.

Материалы и инструменты

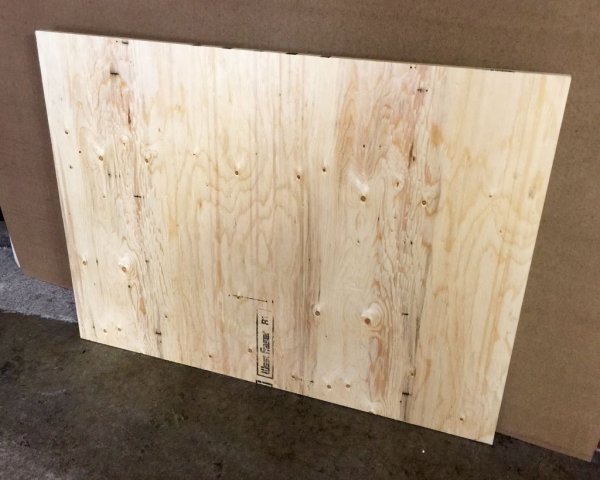

  • палубная 18 мм фанера;
  • петли от дверей;
  • Саморезы;
  • Полипропиленовая веревка

Чертежи для изготовления

Схематический чертеж

Чертежи козлов в программе Sketchup

На случай если Вы захотите изменить конструкцию и размеры на свое усмотрение, можно скачать файл для редактирования в SketchUp

Изготовление козлов

Распил деталей

Осуществляем разметку деталей для распила фанеры.

Пояснения по деталировки цветом

  • Зеленый: верхние топы 844*90 мм – (нужно 2 шт.);
  • Желтый: нижней поперечины поддержки 711 х 90 мм (изначально предполагалось 711 х 180 мм);
  • Оранжевый: верхние перемычки 844 х 90 мм (изначально предполагалось 844 х 180 мм);
  • Синий: ноги. 844 *90 мм – 8 штук;
  • Розовый: части для изготовления креплений на стену;
  • Белый: отходы.

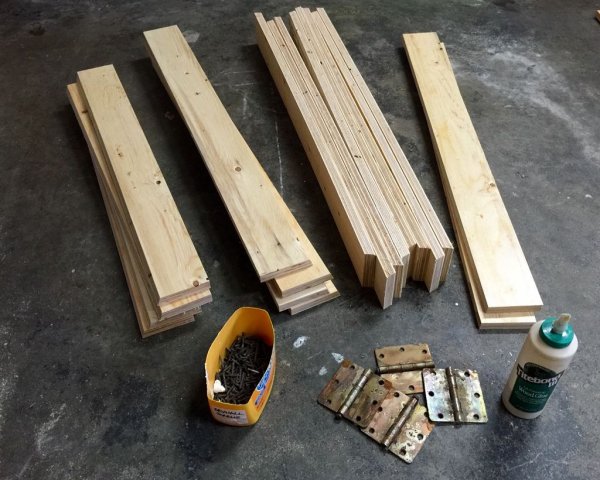

Распиливаем заготовки на распиловочном станке, циркулярной пилой или другими приспособлениями.

Сборка боковин

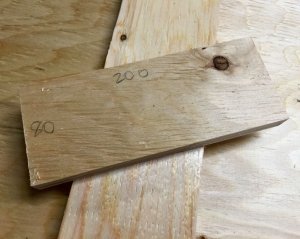

Для начала был вырезан кусок фанеры 80 х 200 мм, он выступает разметочным шаблоном при изготовлении соединений деталей.

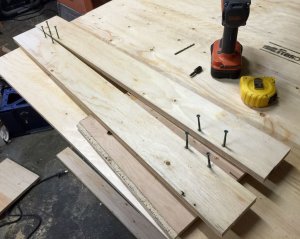

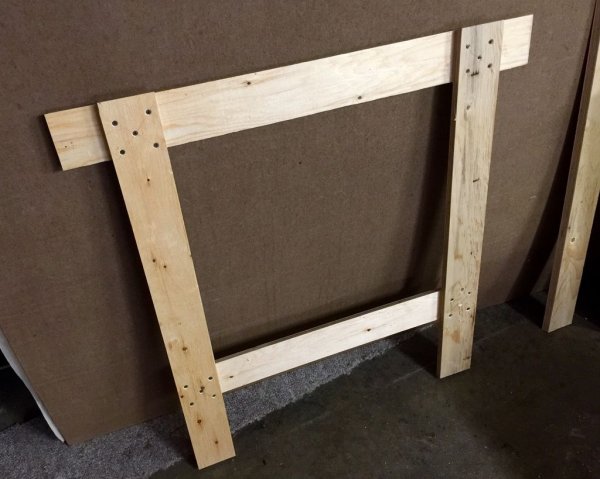

На данном этапе задача заключается в соединении опорных ножек с верхней и нижней поперечинами.
При монтаже верхней поперечины, рекомендуется приложить петли, чтобы в дальнейшем саморезы крепления петель не попадали на саморезы крепления заготовок из фанеры.

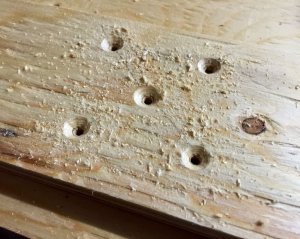

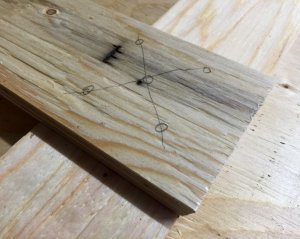

Просверливаем точки крепления саморезами сверлом меньшего диаметра, зенкуем отверстия, чтобы в дальнейшем спрятать шляпки саморезов.

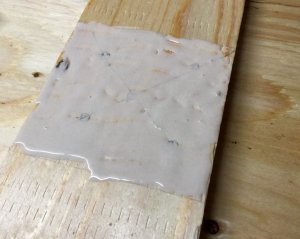

Для соединения деталей также был использован столярный клей ПВА, на место соединения наноситься небольшое количество клея, прикладывается заготовка и стягивается саморезами.



Соединение боковин

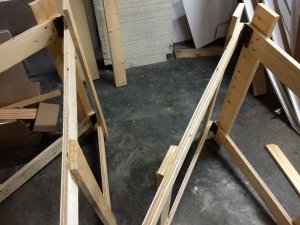

После того как боковины были изготовлены, можно скрепить их при помощи мебельных петель. изготовив тем самым механизм складывания и раскладывания.

Затем прикручиваем к торцу одной из боковин верхняя опорную площадку.
К обоим не нужно, иначе не будет работать механизм открывания и закрывания.

Изготовление ограничителя открывания

Для безопасности при работе на козликах, при их раскрытии более чем на 20 градусов – был придуман ограничитель раскрывания.
Он реализован из полипропиленовой веревки, т.к. этот материал неэластичный, прочный и недорогой.
Для изготовления ограничителя сверлим отверстия в каждой ножке в районе нижней поддержки, и продеваем полипропиленовую веревку в одну затем во вторую ногу. Затягиваем узел на веревке, и растапливаем его при помощи обычной зажигалки.

Проверка козлов

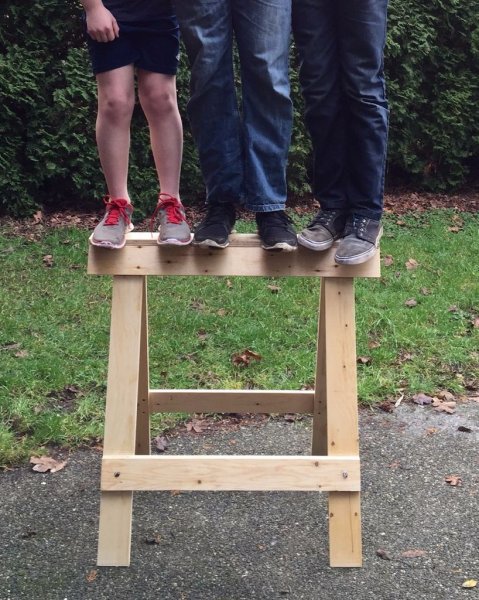

Чтобы развеять сомнения в прочности данной конструкции были проведены испытания, для этого встали на козлы втроем и очень хорошо попрыгали.


Убедились в надежности конструкции и развеяли сомнения.

Изготовление креплений для козликов на стену

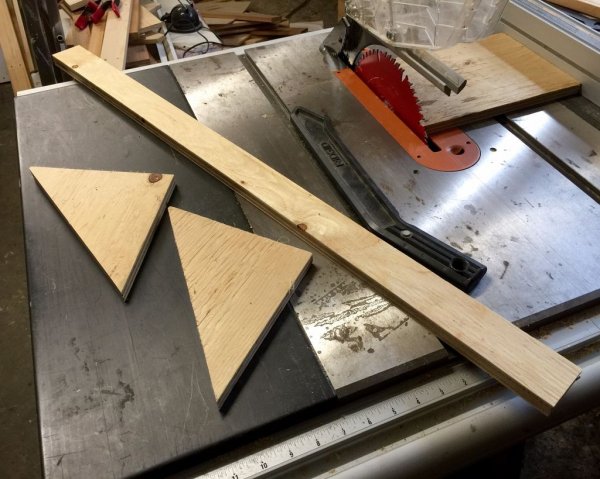

Также для удобного хранения парных козлов были придуманы простые крепления на стену.

для этого из фанеры были вырезаны

  • 2 заготовки 206 х 50 мм;
  • 2 заготовки 188 х 50;
  • 2 треугольника с катетами по 188 мм.


Габаритные размеры заготовок также даны выше на плане раскроя деталей.

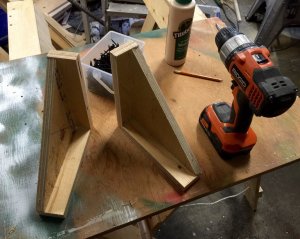

Для стягивания заготовок были использованы черные саморезы по дереву длинной 50 мм.

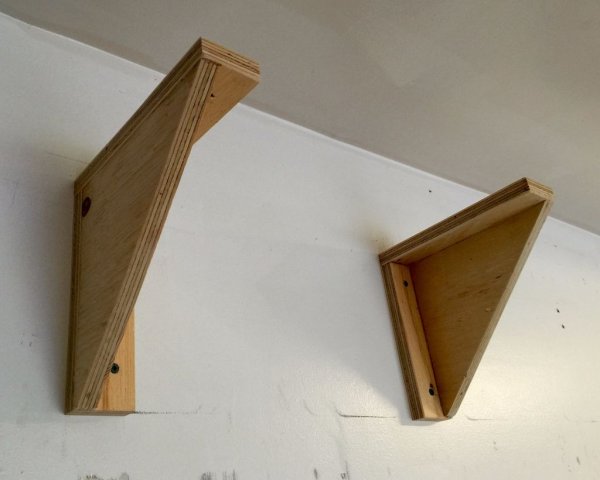

После изготовления, крепления можно повесить на стену.

Хранение

А на них и сами козлики, чтобы не мешали когда они свободны от работы.

Как собрать столярные козлы

Козлы – незаменимая вещь для любого, кто любит плотничать и столярничать. Они могут пригодиться в любой момент, причём не только на даче, но и в квартире. Например – во время ремонта. Смастерить такие козлы своими руками проще, чем кажется.


Такие козлы могут пригодиться в любой момент. Фото с сайта i.ytimg.com

С чего начать

Козлы состоят всего из нескольких деталей – верхней доски, ножек, распорок и накладок — и их можно выпилить из стандартных досок сечением 50х150 мм или 50х100 мм. Но лучше использовать большую заготовку размерами 50х300 мм по следующим соображениям: во-первых, в большой доске обычно меньше сучков и дефектов, поэтому проще получить хорошие рабочие детали, и, во-вторых, доски 50х300 мм выпиливают из ели, а она тяжелее и прочнее, чем мягкие доски 50х150 мм и 50х100 мм. Изготовление козел начните с выпиливания лобзиком в размер верхней доски А. На её нижней стороне разметьте четыре паза (рис. В). Эти пазы выполняют двойную функцию: они запирают ножки на месте и определяют разные углы ножек — угол в 15˚ разводит ножки в одной плоскости, а угол в 10˚- в другой (рис. А).


Рис. А. Основные элементы


Рис.В: Пазы; Рис.1: изготовление скошенной линейки

Скошенная линейка

Чтобы упростить процесс выборки пазов, изготовьте линейку со скошенной стороной, наклоняющей обрабатываемую деталь под углом 15˚(рис.1). Это автоматически обеспечит правильный угол развертывания ножек. Линейка представляет собой обрезок доски 50х100 мм, продольно распиленный по толщине под углом 15˚ и присоединённый шурупами к штатной линейке. К ней прикреплена вспомогательная линейка, которая поддерживает верхнюю доску А и помогает избежать сколов на её лицевой стороне. Выпиливание под углом 10˚ — только вопрос установки линейки.

Выпиливание пазов для ножек

Быстрый способ выпилить пазы – выбирать их парами, поэтому установку линеек надо изменить всего один раз. Чтобы не запутаться, замаркируйте пазы А и В (рис. В). Начните выпиливание пазов с пары А. Установите диск для пазов под углом 90˚ и поднимите его над столом на высоту 35 мм. Потом в правую щель на столе пилы поставьте поворотный упор и установите его под углом 10˚ (рис.2). Сделайте запилы по линиям разметки на обоих концах паза и удалите лишнюю древесину. Чтобы выпилить пару пазов В, переставьте поворотный упор в левую щель и поверните его на 10˚ в другую сторону (рис. 3).Чтобы предохранить рёбра верхней доски от скалывания, на всех внешних нижних и верхних рёбрах отфрезеруйте 3 мм фаску.


Рис.2-3. Обработка деталей


Рис.С. Верхняя доска, ножки и накладки

Ножки

Ножки В выпилены из такой же заготовки, что и верхняя доска. Продольно отпилите их по ширине так, чтобы они вошли в пазы (в данном случае 89 мм), но с припуском по длине (863 мм).Следующий шаг – отпилить ножки по длине. Один конец ножки должен быть заподлицо с верхней деталью, а другой конец — стоять плоско на полу (рис. С). Отпилите один конец на всех ножках. Для этого наклоните диск циркулярной пилы на угол 15˚ и установите поворотный упор под углом 10˚. После выпиливания первого угла обрежьте ножки до окончательной длины. Для этого установите поворотный упор под углом 10˚ в противоположном направлении и отпилите другой конец ножки до окончательной длины 787 мм. Чтобы все ножки были одинаковой длины, на вспомогательной линейке по первой ножке установите блок-ограничитель.


Рис.4-5. Изготовление ножек и накладок

Разметка пазов для распорок

После выпиливания ножек разметьте пазы для распорок. Распорки входят в выпиленные в ножках пазы и не дают ножкам раскрыться.Чтобы разобраться, как распорки должны быть вставлены в ножки, «насухо» соберите ножки с верхней доской и, в соответствии с пазами в ней, пометьте их А и В. Затем извлеките ножки из верхней доски и разметьте расположение пазов. Убедитесь, что пазы размечены параллельно концам ножек.

Выпиливание пазов для распорок

Для выпиливания пазов глубиной 10 мм для распорок установите на циркулярке диск для пазов под углом в 90˚. Потом отрегулируйте поворотный упор так, чтобы диск отследил линии разметки, и выпилите пазы. Для ножек с метками А и В упор устанавливается в противоположных направлениях. Козлы всегда таскают по полу, поэтому, чтобы концы ножек не скалывались, по периметру всех нижних торцев ножек снимите 3-мм фаску. Затем на клею и шурупами прикрепите ножки к верхней доске (рис. С, дет. а).

Распорки

Продольно выпилите распорки до окончательной ширины так, чтобы они плотно подошли к пазам в ножках. Оставьте небольшой припуск по длине (1000 мм). Запилите угол на одном конце распорки так, чтобы она была заподлицо с ребром ножки. Затем, использовав другую ножку как направляющую, разметьте длину распорки и отпилите её в размер (рис. 4). Выпилив по длине первую распорку, её можно использовать как шаблон для разметки второй.Чтобы предохранить рёбра распорок от сколов, на фрезерном станке вдоль их внешних рёбер снимите 3-мм фаску. Затем на клею и шурупами прикрепите распорки к ножкам (рис. С, дет. с).

Накладки

Накладки устанавливаются на торцах козел и не дают ножкам раскрыться, если на верхней доске стоит что-нибудь тяжёлое (рис. 5).Начните изготовление накладок D выпиливанием их с припуском (ширина — 175 мм и длина — 255 мм). Затем на одном из рёбер снимите фаску под углом 10˚, которая позволяет плотно прижать накладку к нижней стороне верхней доски (рис. 5а). Потом отпилите продольное ребро так, чтобы окончательная ширина накладки оказалась 150 мм. По месту подгоните накладки к козлам. Сначала отпилите один конец накладки в соответствии с углом ножки. Затем прижмите накладку на место и по другой ножке разметьте её длину. Отпилите накладку по длине (рис. 5) и, использовав её как шаблон, разметьте вторую. Чтобы избежать скалывания, снимите 3-мм фаски на внешних рёбрах. На клею и шурупами прикрепите обе накладки на место (рис. 5 и рис. С, дет. b).

Универсальные складные козлы. Своими руками

Столярные ко́злы являются незаменимым приспособлением в арсенале любого мастера или человека, решившего самостоятельно построить дом. Распилить доски, положить длинномерный материал, поставить торцовочную пилу, собрать универсальный верстак или распиловочный стол — со всеми этими задачами справится восьминогий помощник.

Конечно, в специализированных строительных магазинах можно подобрать модель на любой вкус, вот только цена на такие ко́злы кусается. Неудивительно, что многие пользователи нашего портала предпочитают промышленным изделиям свои собственные разработки. Тем более, что собрать столярные козлы сможет любой человек.

1. Базовые принципы конструирования самодельных столярных ко́зел

Столяркой я не занимался уже много лет. Как-то мне потребовались козлы. Сначала я хотел собрать их из того, что было под рукой, но побродив по просторам Интернета, я увидел видеоролик одного американца, который придумал удобную складную конструкцию козел, которую я решил повторить.

В данной конструкции нашего пользователя привлекло следующее:

  1. Складная конструкция козел упрощает их перевозку и хранение.
  2. Универсальность. Козлы можно приспособить под выполнение самых разнообразных работ.

Следующие фотографии наглядно демонстрируют компактность и удобство таких козел.

Козлы не занимают много места, их можно перевозить в багажнике автомобиля, а при завершении работ – повесить на стенку гаража или мастерской.

Изучив видео и ухватив суть идеи, Dima009 решил повторить конструкцию и поделиться своим опытом с нашими читателями. Работа началась с разработки чертежей козел.

Делать что-то на глаз я не люблю. Поэтому, кроме черчения в специализированной программе, мне пришлось вспомнить школьный курс тригонометрии для расчёта величин углов и длин сторон.

Отправной точкой для определения размеров козел стал расчёт их высоты. Этому моменту следует уделить особое внимание, т.к. рост у всех разный. Кому-то будет удобно работать с козлами высотой в 80 см, кому- то потребуется делать козлы высотой 90 см.

Универсальной высотой козел для человека ростом 175-180 см считается – 80-85 см, но, чтобы не гадать, можно перед началом работы по изготовлению козел пойти и промерить высоту верстака или стола, за которым вы обычно пилите или строгаете доски. Критерий один — удобно работать или нет. Это даст примерный ориентир по оптимальной – эргономичной высоте.

Dima009 выбрал высоту в 85 см.

Далее он прикинул угол наклона ножек к плоскости пола. Как видно на чертеже, углы равны 65° и 80°.

Определив основные размеры, высчитываем длины всех остальных деталей козел. Для наглядности приводим список Dimы009:

  • Четыре ножки, каждая длиной по 95 см.
  • Для верхней опорной перекладины нужна доска длиной 90 см.
  • Также требуется 3 распорки длиной по 85, 77 и 70 см.

Также мне понадобились саморезы по дереву и болты с гайками для соединения складывающихся ног.

Подбив «итого», для изготовления 2-х козел потребуется:

За покупкой Dima009 отправился в ближайший строительный магазин, где выяснилось, что купить ровные доски почти невозможно. Перебрав больше 100 шт., пользователь с трудом отобрал 5 шт. досок нужного ему размера. Общая стоимость покупки, включая крепёж, составила чуть больше 1200 руб.

Забегая вперёд, скажем, что тема вызвала широкий отклик среди наших пользователей, и они активно включились в обсуждение конструктивных особенностей самодельных козел. В частности, высказывались опасения, что козлы могут сложиться под большой нагрузкой. Чтобы развеять все сомнения, Dimа009 по окончании работ пообещал провести краш-тест козел, нагрузив их весом под три центнера. Что из этого вышло, мы расскажем чуть позже, а пока опишем ключевые этапы строительства козел.

2. Этапы изготовления самодельных столярных козел

Чёткое планирование всех этапов работ и грамотный расчёт — это залог успеха в любом деле. Самодельные козлы собираются по принципу конструктора. Сначала изготавливаем все необходимые детали.

На основании 3D-модели я рассчитал перечень всех деталей с размерами и только после этого приступил к изготовлению козел.

Процесс разбивается на ряд последовательных шагов:

1. Берём доску длиной 2 метра (это будут ножки) и при помощи столярного транспортира делаем разметку.

2. Далее, устанавливаем транспортир под 65° и чертим линию.

3. Переворачиваем доску на торец и продолжаем линию, ведя её под углом 80°.

4. Делаем пропилы.

5. При помощи рулетки отмеряем на доске 95 см и делаем такую же разметку, как и на первом срезе. В итоге оба среза должны быть параллельны друг другу.

Изготовив одну ножку, мы, используя её как шаблон, размечаем по ней остальные заготовки.

Это упрощает и ускоряет всю работу. Проконтролировав правильность нанесённых линий, отрезаем всё лишнее и получаем 4 готовых ножки.

Теперь приступаем к изготовлению верхней опоры. Для этого отрезаем торец точно под 90 градусов, отмеряем на доске 90 см и отрезаем под прямым углом второй конец.

Распорку делаем по аналогичной схеме, только под углом 80°. Отмечаем линию, отрезаем, затем отмеряем 85 см, берём транспортир и проводим линию под 100 градусов (это тот же угол, что 80°, но обратный).

Универсальные складные козлы. Своими руками

Столярные ко́злы являются незаменимым приспособлением в арсенале любого мастера или человека, решившего самостоятельно построить дом. Распилить доски, положить длинномерный материал, поставить торцовочную пилу, собрать универсальный верстак или распиловочный стол — со всеми этими задачами справится восьминогий

Конечно, в специализированных строительных магазинах можно подобрать модель на любой вкус, вот только цена на такие ко́злы кусается. Неудивительно, что многие пользователи нашего портала предпочитают промышленным изделиям свои собственные разработки. Тем более, что собрать столярные козлы сможет любой человек.

1. Базовые принципы конструирования самодельных столярных ко́зел

Столяркой я не занимался уже много лет. Как-то мне потребовались козлы. Сначала я хотел собрать их из того, что было под рукой, но побродив по просторам Интернета, я увидел видеоролик одного американца, который придумал удобную складную конструкцию козел, которую я решил повторить.

В данной конструкции нашего пользователя привлекло следующее:

  1. Складная конструкция козел упрощает их перевозку и хранение.
  2. Универсальность. Козлы можно приспособить под выполнение самых разнообразных работ.

Следующие фотографии наглядно демонстрируют компактность и удобство таких козел.

Козлы не занимают много места, их можно перевозить в багажнике автомобиля, а при завершении работ – повесить на стенку гаража или мастерской.

Изучив видео и ухватив суть идеи, Dima009 решил повторить конструкцию и поделиться своим опытом с нашими читателями. Работа началась с разработки чертежей козел.

Делать что-то на глаз я не люблю. Поэтому, кроме черчения в специализированной программе, мне пришлось вспомнить школьный курс тригонометрии для расчёта величин углов и длин сторон.

Отправной точкой для определения размеров козел стал расчёт их высоты. Этому моменту следует уделить особое внимание, т.к. рост у всех разный. Кому-то будет удобно работать с козлами высотой в 80 см, кому- то потребуется делать козлы высотой 90 см.

Универсальной высотой козел для человека ростом 175-180 см считается – 80-85 см, но, чтобы не гадать, можно перед началом работы по изготовлению козел пойти и промерить высоту верстака или стола, за которым вы обычно пилите или строгаете доски. Критерий один — удобно работать или нет. Это даст примерный ориентир по оптимальной – эргономичной высоте.

Dima009 выбрал высоту в 85 см.

Далее он прикинул угол наклона ножек к плоскости пола. Как видно на чертеже, углы равны 65° и 80°.

Определив основные размеры, высчитываем длины всех остальных деталей козел. Для наглядности приводим список Dimы009:

  • Четыре ножки, каждая длиной по 95 см.
  • Для верхней опорной перекладины нужна доска длиной 90 см.
  • Также требуется 3 распорки длиной по 85, 77 и 70 см.

Также мне понадобились саморезы по дереву и болты с гайками для соединения складывающихся ног.

Подбив «итого», для изготовления 2-х козел потребуется:

За покупкой Dima009 отправился в ближайший строительный магазин, где выяснилось, что купить ровные доски почти невозможно. Перебрав больше 100 шт., пользователь с трудом отобрал 5 шт. досок нужного ему размера. Общая стоимость покупки, включая крепёж, составила чуть больше 1200 руб.

По мнению Dimы009 – это гораздо выгоднее, чем покупать готовые козлы по цене в несколько тысяч рублей.

Забегая вперёд, скажем, что тема вызвала широкий отклик среди наших пользователей, и они активно включились в обсуждение конструктивных особенностей самодельных козел. В частности, высказывались опасения, что козлы могут сложиться под большой нагрузкой. Чтобы развеять все сомнения, Dimа009 по окончании работ пообещал провести краш-тест козел, нагрузив их весом под три центнера. Что из этого вышло, мы расскажем чуть позже, а пока опишем ключевые этапы строительства козел.

2. Этапы изготовления самодельных столярных козел

Чёткое планирование всех этапов работ и грамотный расчёт — это залог успеха в любом деле. Самодельные козлы собираются по принципу конструктора. Сначала изготавливаем все необходимые детали.

На основании 3D-модели я рассчитал перечень всех деталей с размерами и только после этого приступил к изготовлению козел.

Процесс разбивается на ряд последовательных шагов:

1. Берём доску длиной 2 метра (это будут ножки) и при помощи столярного транспортира делаем разметку.

2. Далее, устанавливаем транспортир под 65° и чертим линию.

3. Переворачиваем доску на торец и продолжаем линию, ведя её под углом 80°.

4. Делаем пропилы.

5. При помощи рулетки отмеряем на доске 95 см и делаем такую же разметку, как и на первом срезе. В итоге оба среза должны быть параллельны друг другу.

Изготовив одну ножку, мы, используя её как шаблон, размечаем по ней остальные заготовки.

Это упрощает и ускоряет всю работу. Проконтролировав правильность нанесённых линий, отрезаем всё лишнее и получаем 4 готовых ножки.

Теперь приступаем к изготовлению верхней опоры. Для этого отрезаем торец точно под 90 градусов, отмеряем на доске 90 см и отрезаем под прямым углом второй конец.

Распорку делаем по аналогичной схеме, только под углом 80°. Отмечаем линию, отрезаем, затем отмеряем 85 см, берём транспортир и проводим линию под 100 градусов (это тот же угол, что 80°, но обратный).

Отрезав заготовку по линиям, мы получаем распорку в виде трапеции.

Далее повторяем все операции, только отмеряем на досках-заготовках длину на 77 и 65 см.

Если сложить все доски вместе, то уже вырисовываются пропорции козел.

Остаётся только вырезать пропилы в ножках под верхнюю опору. Для этого складываем две ножки на ровной поверхности под тем углом, под которым они сойдутся в готовом изделии.

Взяв угольник, линейку и карандаш, производим разметку. Должно получиться вот так.

Теперь переворачиваем ножку и повторяем разметку на другой стороне.

Соединив разметку с двух сторон доски, мы получаем замкнутую линию.

Остаётся только выпилить посадочное место под верхнюю опору.

Теперь приступаем к сборке козел. Нам надо соединить две ножки по принципу ножниц с помощью одного болта. Чтобы это сделать, требуется найти ось вращения. Dima009 решил пойти опытным путём. Для этого он положил внутреннюю ножку на табурет.

Затем взял верхнюю опору, вставил её в посадочное место и добавил вторую ножку. Совместив все детали так, чтобы они плотно прилегали друг к другу, Dima009 стянул их струбциной.

Далее я взял угольник, отметил место пересечения ножек с одного края. Проделал аналогичную разметку с другой стороны и соединил линии с помощью линейки, а при помощи угольника отметил продольную ось. Точка пересечения линий является осью вращения ножек относительно друг друга. Теперь остаётся только просверлить отверстие.

Чтобы, не имея сверлильного станка или стойки под дрель, точно, под прямым углом просверлить отверстие в ножках диаметром в 10 мм, Dima009 пошёл на следующую хитрость. Он стянул саморезом два ровных обрезка доски и, получив эрзац-кондуктор, совместив его и сверло, просверлил отверстие сразу в 2-х ножках.

После этого осталось только собрать козлы. Ножки стягиваются мебельным болтом М10х100, на который надеваются три шайбы — две обычных (они способствуют плавному движению ножек) и одна усиленная. Закрутив гайку (не до упора) с нейлоновой вставкой, мы получаем пару ножек.

Точно так же собираем вторую пару козел и ставим в вырезы верхнюю опорную доску.

Теперь надо прикрутить на саморезы распорки и установить стяжной ремень, предварительно раскрыв козлы в рабочее положение.

Ремень крепится на болте М5х30 на две шайбы с гайкой точно посередине нижней распорки. Ремень после примерки обрезается до нужной длины, а кончик, чтобы он не распустился, оплавляется пламенем горящей спички.

Всё, козлы готовы. Теперь можно обработать их пропиткой для защиты от насекомых-вредителей и при желании покрасить.

Набив руку, на изготовление второй пары козел Dima009 потратил всего 2.5 часа.

В завершении работы был проведён обещанный краш-тест. На козлы положили 2 мешка цемента, весом по 25 кг каждый, затем пользователь вместе с приятелем залез на верхнюю опору. Общая нагрузка на козлы составила около 220 кг, и они её с честью выдержали. Ничего не треснуло, не отвалилось и не сломалось. Т.е. – прочности конструкции с запасом хватит на любые столярные работы.

И в заключение статьи приводим несколько вариантов использования этих козел.

1. Стол для торцовочной пилы.

2. Разборный стол для раскройки листов ОСП, ДСП и т.п.

Чертеж строительных козел. Монтаж своими руками

Оглавление:

При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно с помощью стула, а замазать маленькую трещину с помощью стремянки, то обширные работы требуют большей мобильности.

Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в несколько раз дешевле.

Конструкция строительных козел

Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:

Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.

После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.

Для готового изделия высотой 85 см, нужны ножки длиной 95 см.

Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.

Конструкция предельно проста, в открытом состоянии напоминает букву “А”, и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.

Подготовка

После создания чертежа надо решить, какой длины будет площадка, и какое количество козел придётся для неё изготовить. Козлы всегда создаются от двух и больше – если накладываемая доска длинная и может проломиться посередине.

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м;

доска 0,9 м для верха;

три перекладины по 0,85, 0,77, 0,7 м.

Столярные работы

Сборка козлов проводится в соответствии с рекомендуемой инструкцией.

На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 80 0 . Разрезы должны быть параллельны.

Используйте готовую ножку, как пример, и сделайте остальные.

Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 90 0 .

На досках будущих распорок, с одного конца отмерьте угол в 80 0 , а с другого в 100 0 . Отрежьте.

Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 90 0 , и отрежьте. По этой ножке прорезаются все остальные.

Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.

Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.

Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.

Разборные козлы – лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.

Читать еще:  Карамельный декор в виде шара для десертов или оформления тортов
Ссылка на основную публикацию
Adblock
detector
