Деревянный циркуль для радиусных заготовок

Сообщества › Сделай Сам › Блог › Простой фрезерный циркуль с микроподстройкой

Внимание! Найдена ошибка в чертеже дополнительной подошвы, чертеж заменен на исправленный.

На просторах интернета есть очень много публикаций о самодельных станках, инструментах и приспособлениях для самостоятельного изготовления. На YouTube на страничке у Михаила (HeARTwood)

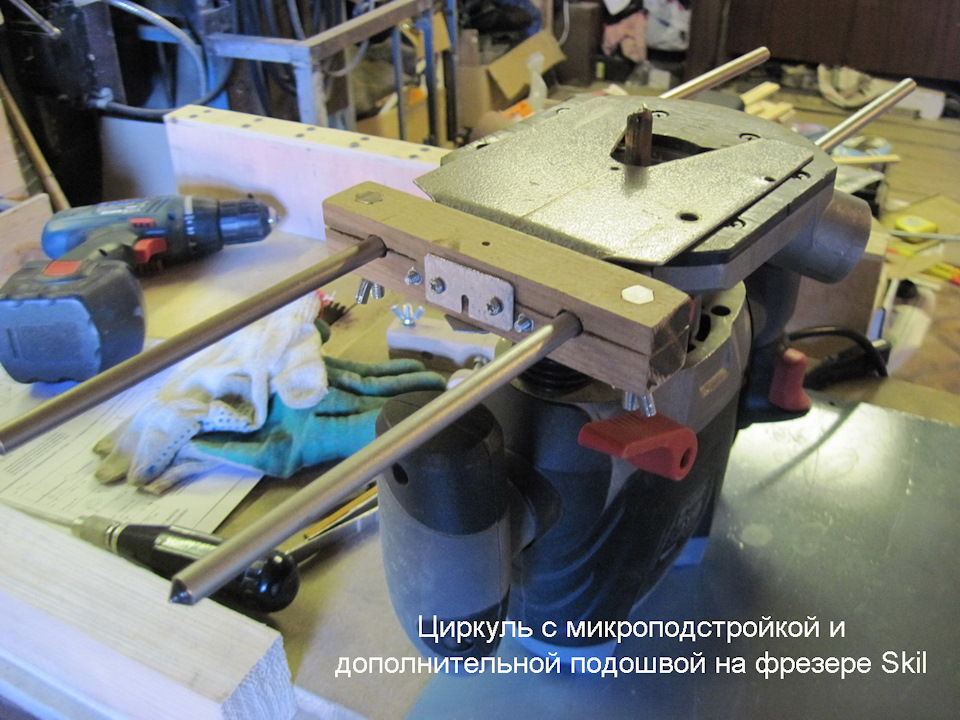

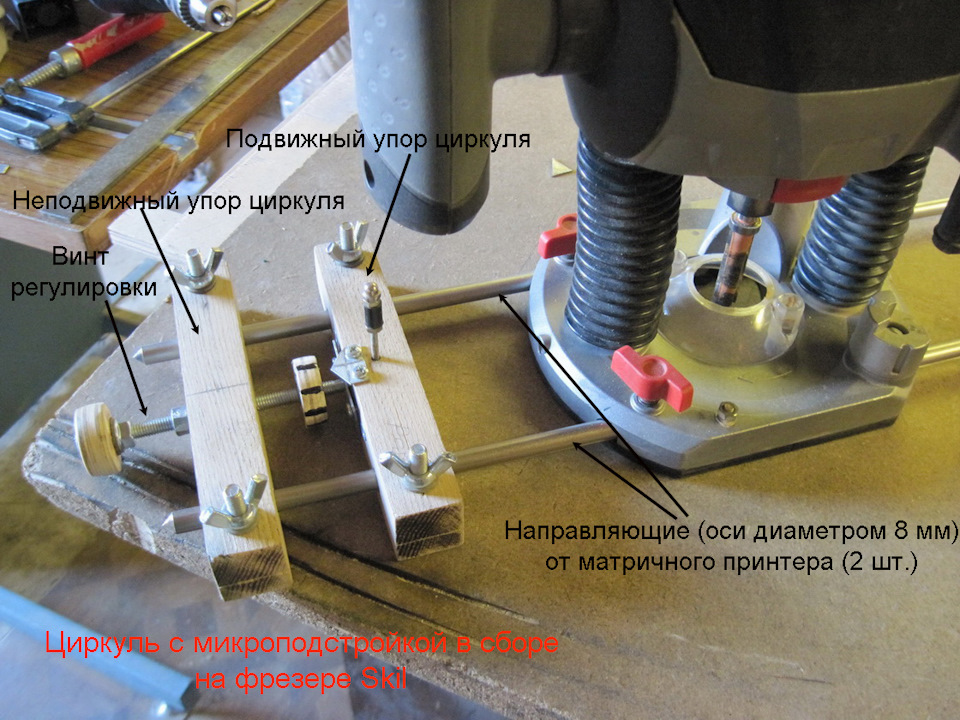

Циркуль с микроподстройкой состоит из:
— направляющих диаметром 8 мм;
— неподвижного (наружного) упора с отверстием под винт регулировки;
— подвижного (внутреннего) упора с отверстием под ось циркуля;
— винта регулировки с фиксатором и индикатором расстояния;
— дополнительной подошвы для малых радиусов.
Назначение каждого элемента можно подробно узнать по приведенным выше ссылкам, я же лишь кратко расскажу, что у меня получилось…

И так собственно направляющие, в качестве которых использованы оси (валы) от старых матричных принтеров Epson FX-1200. Их диаметр составляет 8 мм. Можно использовать и оси (валы) от других устройств или прутки металлические или дюралевые (встречаются в продаже в магазинах типа Леруа Мерлен). Диаметр определяется параметрами конкретного фрезера, а длина вашими планами по использованию циркуля.

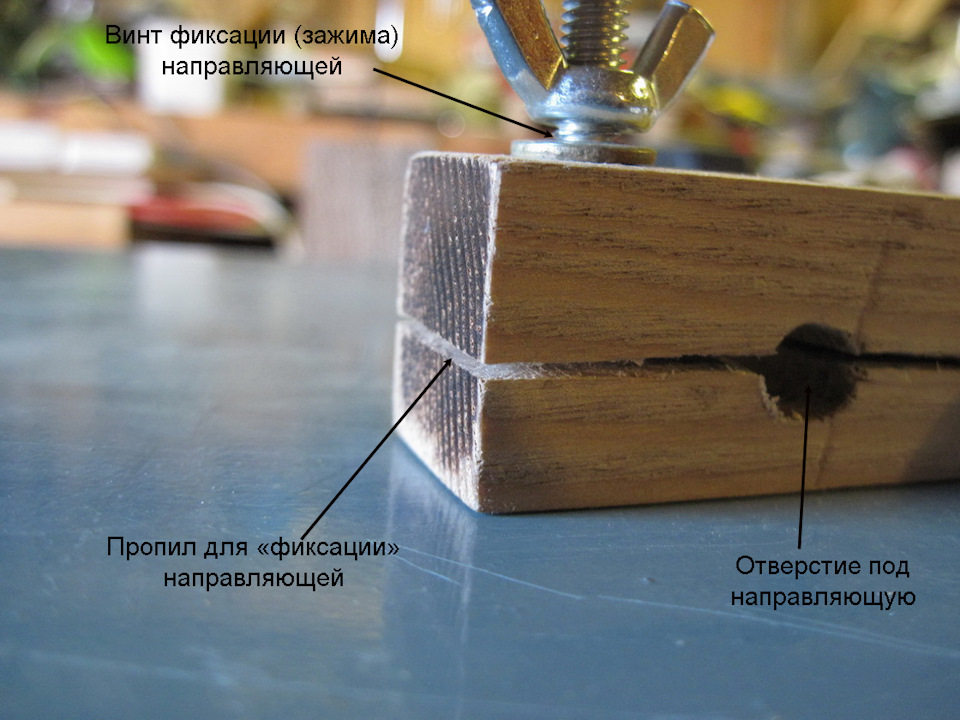

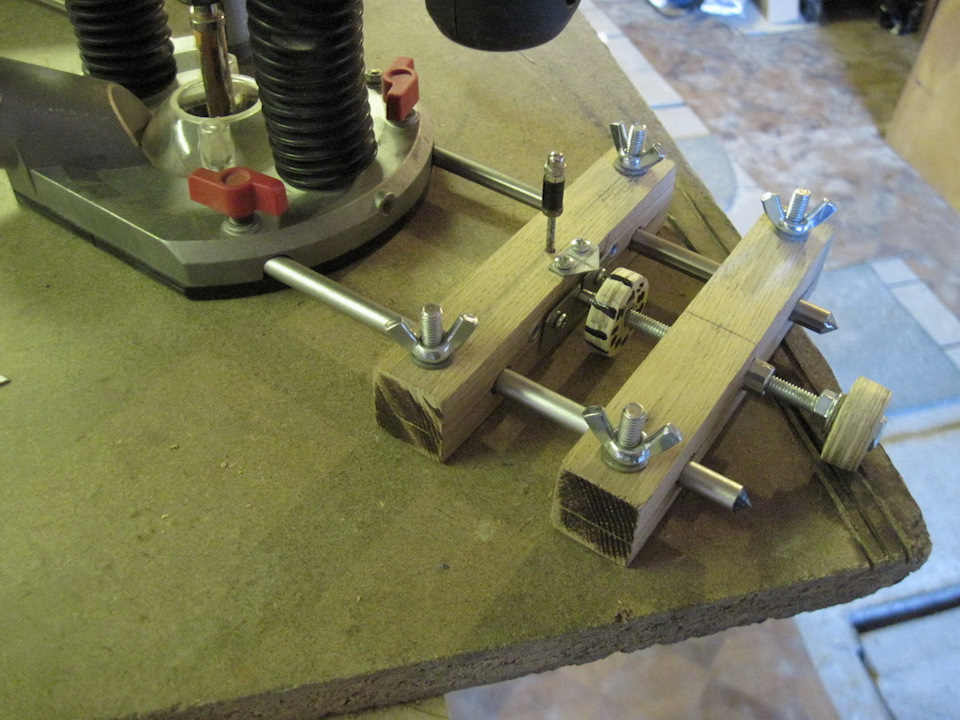

Неподвижный (наружный) упор с винтом регулировки изготовлен из бруска из пород твердого дерева (в моем случае использовался брусок из дуба). Высота 27 мм, ширина 23 мм, длина 142 мм. Высота и ширина бруска выбраны исходя из наличия имеющегося материала, а длина размерами ручного фрезера Skil, для использования с которым и изготовлен данный инструмент.

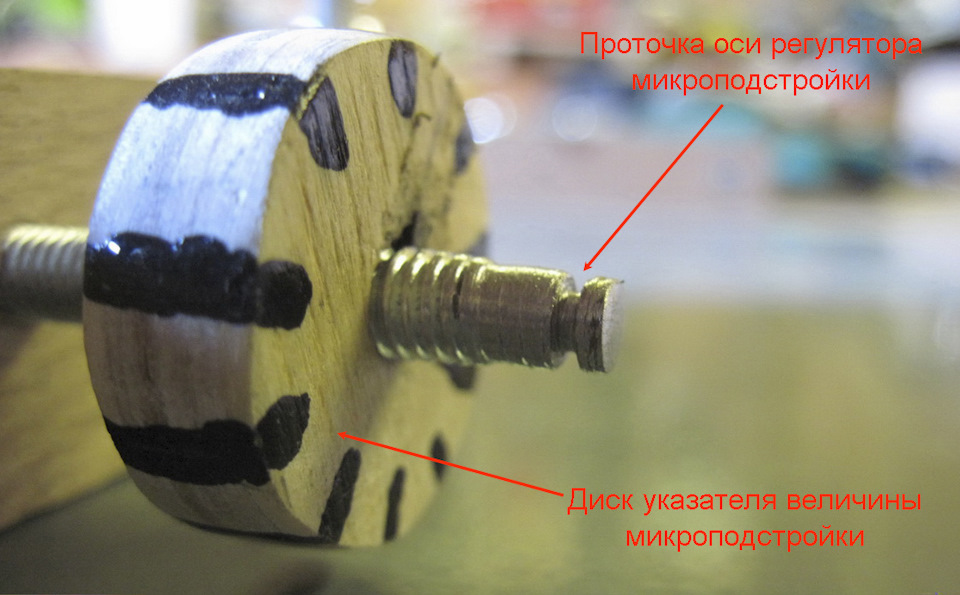

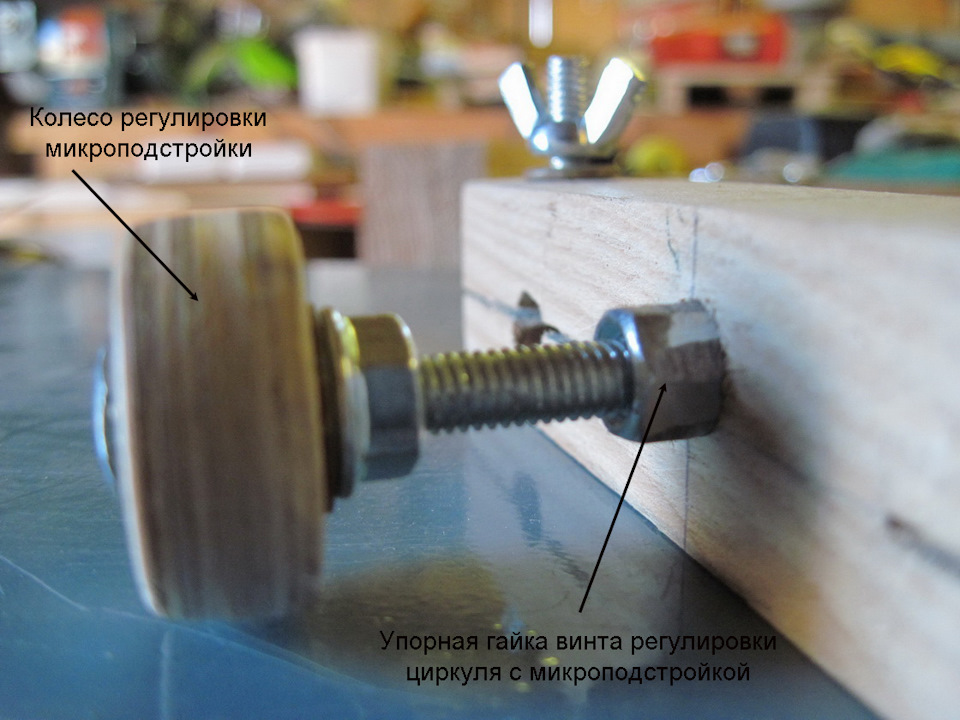

Регулировочный винт изготовлен из отрезка резьбовой шпильки (штанги) диаметром 6 мм. Данный диаметр рекомендован Михаилом, т.к. резьба М6 имеет шаг 1 мм. Таким образом один оборот винта соответствует перемещению радиуса на 1 мм. На оси винта регулировки с некоторым усилием (с помощью резинки) закреплен диск указателя величины микроподстройки с 10 делениями, каждый из которых составляет 0,1 мм.

На высоте, соответствующей высоте центров штанг направляющих, вставленных и зафиксированных в отверстия для них в подошве фрезера и на соответсвующей ширине в бруске проделаны горизонтальные поперечные отверстия диаметром 8 мм под направляющие. Также сделаны горизонтальные пропилы для последующей фиксации (зажиму) направляющих вертикальным винтом М6 с гайкой «барашек». Аналогичные пропилы и отверстия сделаны во втором, внутреннем упоре.

Подвижный (внутренний) упор с отверстием под ось циркуля изготовлен из аналогичного бруска дерева твердых пород (у меня использовался дуб). Кроме отверстий для фиксации направляющих во внутреннем (подвижном) упоре проделаны отверстия:
— вертикальное диаметром 3 мм под ось циркуля;
— два горизонтальных отверстия под винты и гайки крепления дополнительной подошвы;
— отверстия под шурупы крепления пластины фиксатора винта микроподстройки.
На верхней стороне внутреннего упора установлен указатель (стрелка) положения величины микроподстройки (на чертежах не указан).

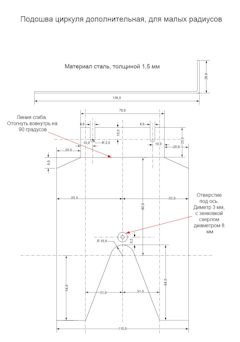

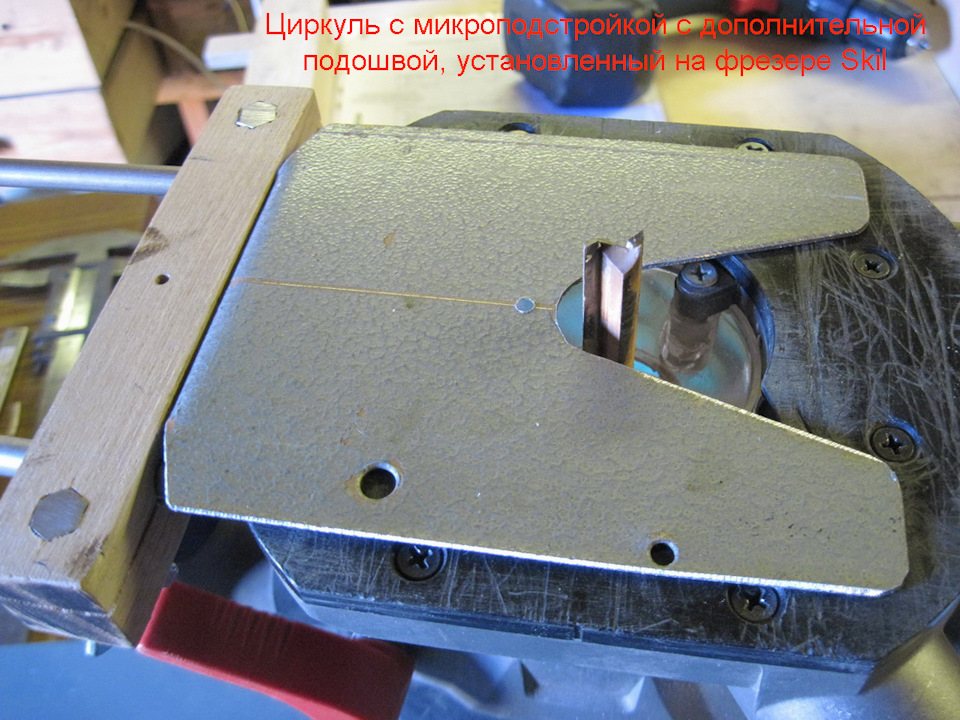

Дополнительная подошва для малых радиусов изготовлена из листовой стали толщиной 1,5 мм в соответствии с чертежом. Дополнительная подошва крепится к подвижному упору винтами М4 с пресс шайбой (можно заменить обыкновенными винтами с плоской шайбой и гровером.

Крепление и использование дополнительной подошвы для малых радиусов показаны на следующих фото.

Практика показала использование этого приспособления значительно расширяет возможности ручного фрезера, в чем я убедился при изготовлении следующего приспособления, а именно пылесоса циклонного типа (планирую разместить отчет об изготовлении).

Смотрите также

Метки: инструменты

Комментарии 36

хмм, занятно! )
интересно, всегда пологал что комплектация навороченых “фестулов” обязана быть полной, как показывает практика не совсем так! короче, давным давно (лет уже более пяти точно) приобретал для личных потребностей простенький ручной фрезер “интерскол” фм32/1900 на котором все эти планки и микроподстройки уже были в штатной комплектации (вот вам и бюджетная машинка)
www.vseinstrumenti.ru/ins…e/interskol/fm-32_1900e/#

Вы пропустили главную идею данного инструмента: Это фрезерный циркуль с МИКРОПОДСТРОЙКОЙ…
Есть ли такая функция в стандартном наборе большинства бытовых фрезеров?
Когда я приобретал свой первый фрезер, я к своему стыду. даже не слышал о таких возможностях …

Идея очень зачетная, регулировка винтом вообще супер, имею жаспер где регулируется барашком на подвижной планке. Ваш вариант интереснее. Качества исполнения только можно пожелать лучшего.

Интересная идея!Но уже все придумано и проще!

В данном случае вы не обращаете внимание на ключевое слово: МИКРОПОДСТРОЙКА…
Этим устройством я увеличивал ширину паза на 0,3 мм

Пылесос тоже Михаила? Я уже сделал как в его видео с баком от стиралки, отлично собирает пыль и опилки от цыркулярки и фрезера. Осталось сделать автомат включения пылесоса (при включении инструмента пылесос запускается).

У меня это (одновременное включение пылесоса и инструмента) реализовано просто. На станке (например на циркулярном столе) стоит двойная розетка, в которую включается инструмент (сам станок) и пылесос. Питание на розетку подается одним выключателем, установленным рядом. Т.е. розетка является удлинителем с выключателем…

Пылесос тоже Михаила? Я уже сделал как в его видео с баком от стиралки, отлично собирает пыль и опилки от цыркулярки и фрезера. Осталось сделать автомат включения пылесоса (при включении инструмента пылесос запускается).

Видел у харда, нужная штука, например когда кондуктор делаешь)

Хорошая вещь.
У меня когда-то был типа такого только гораздо проще, особенно тем кому не нужно супер идеальная окружность.
Может кому пригодится (кто не понял) сам принцип. Форма видна на фото, радиус регулируется “бегающей” ножкой. Просверлил отверстие, вставил, открутил и выставил нужный радиус, зажал и фрезеруй.

Эмм, просьба-замечание к Вам и вообще кулибиным. Можно в самом начале писать для чего устройство нужно?

Эм. Вообще-то полезная вещь.
Я вот часто использовал для выборки в сабы/подиумы под динамики например.

Та я не чпорю но просто назвав крокодилом что-то зеленое для жителя крайнего севера вы ничего не объясните. Поэтому лучше не сразу с ттх, а про предназначение: что умеет, для чего нужен и тд. Я то понял для чего, но не сразу и у меня пару-тройку чпу есть)))

Хех, ну лично мне тема поста ” Простой фрезерный циркуль с микроподстройкой” сразу дала понять о чем будет идти речь)
Хотя я бы не назвал его простым. От слова “совсем”)
А вот дразниться наличием ЧПУ не надо, не у всех в гаражах/мастерских есть такие )

Та не дразнюсь я. Не у всех есть ружные фрезеры и поломаные матричные принтеры, а главное руки, чтобы это устройство сделать)) Тебе сказало, потому что ты уже использовал))

Та я не чпорю но просто назвав крокодилом что-то зеленое для жителя крайнего севера вы ничего не объясните. Поэтому лучше не сразу с ттх, а про предназначение: что умеет, для чего нужен и тд. Я то понял для чего, но не сразу и у меня пару-тройку чпу есть)))

У меня много чего придумано, изобретено и воплащено в жизнь на авто, а я ведь пока не почитал коментарии, так и не понял, для чего этот цыркуль. Видимо инструмент нужный, уже прочел, для кого, например дырки под колонки вырезать. Правда я обходился и без циркуля, может и были небольшие отклонения, их всё равно не видно.

Читать еще:  Вентиляционные окна в цоколе

Эмм, просьба-замечание к Вам и вообще кулибиным. Можно в самом начале писать для чего устройство нужно?

На ютубе щас такая мода, название видео ” сделай себе это простое крутое приспособление”, а что за приспособление, узнается только в конце видео

ОТЛИЧНО! Беру на заметку, спасибо.

вот это заморочь )))
минимальный радиус какой ?

Внимание! Найдена ошибка в чертеже дополнительной подошвы, чертеж заменен на исправленный.
Расстояние от центра оси фрезера до центра оси вращения подошвы дополнительной 16,5 мм. Соответственно при работе пазовой фрезой диаметром 4 мм минимальный радиус реза составит 18,5 мм, а при работе пазовой фрезой диаметром, например 8 мм, минимальный радиус реза составит 20,5 мм.
К сожалению опыт приходит со временем и уменьшить минимальный радиус при данных размерах подошвы, не представляется возможным, так как дополнительная подошва винтами крепления упирается в штатную подошву фрезера. При увеличении расстояния от линии сгиба (на чертеже это размер 80 мм) до линии оси фрезера до 90 мм (для моего конкретного фрезера Skil) при работе пазовой фрезой диаметром 4 мм минимальный радиус реза может быть уменьшен до 12,5 мм.
Вопрос в другом, а нужно ли это и будет ли можно при этом работать с требуемым качеством и удобством.

честно сказать, конструкция слишком сложная, пожалуй самая сложная, а ради чего не понятно )) всё равно что купить за дорохо рОбота который будет пиво открывать ))

Внимание! Найдена ошибка в чертеже дополнительной подошвы, чертеж заменен на исправленный.
Расстояние от центра оси фрезера до центра оси вращения подошвы дополнительной 16,5 мм. Соответственно при работе пазовой фрезой диаметром 4 мм минимальный радиус реза составит 18,5 мм, а при работе пазовой фрезой диаметром, например 8 мм, минимальный радиус реза составит 20,5 мм.
К сожалению опыт приходит со временем и уменьшить минимальный радиус при данных размерах подошвы, не представляется возможным, так как дополнительная подошва винтами крепления упирается в штатную подошву фрезера. При увеличении расстояния от линии сгиба (на чертеже это размер 80 мм) до линии оси фрезера до 90 мм (для моего конкретного фрезера Skil) при работе пазовой фрезой диаметром 4 мм минимальный радиус реза может быть уменьшен до 12,5 мм.
Вопрос в другом, а нужно ли это и будет ли можно при этом работать с требуемым качеством и удобством.

Сделано классно! Правда меня больше интересует другой вопрос. Достаточно ли 1,5 мм толщины подошвы(для малых радиусов) для закрепления центрирующей оси? достаточно жесткое/надежное соединение? или лучше метал по толще выбрать?

Как напилить много криволинейных заготовок

Здравствуйте !
Прошу дать совета как будет правильнее поступить ?

Нужно обрезать по радиусу 4 метра несколько сотен одинаковых заготовок из доски толщиной 25мм, длинной 1м.
Заготовка изображена на схеме.

Суть вопроса состоит в том, чтобы определить инструмент, которым можно сделать это быстро и более-менее качественно. Я предполагаю, что можно фрезером или ленточной пилой.

Попробовал ручным фрезером по шаблону это сделать – получается крайне муторно и быстро фрезы сгорают.
Есть предположение, что можно закрепить кондуктор, двигающийся по заданному радиусу , в который будет устанавливаться заготовка и подаваться на ленточку. Но это только мысли.

Сам не имел опыта работы с ленточкой и не знаю, можно ли с ней делать много и быстро таких одинаковых радиусных заготовок.

А может такая задаче вообще решается как-то иначе ?

Помогите пожалуйста принять решение

Радиус 4 метра – не так уж и много, чтобы сделать банальный циркуль с паркеткой на конце.
Расшифровка моих слов нужна?

pool , да, если можно. Заранее благодарен.
Я представить не могу, чтобы ручной циркуляркой можно было пилить по радиусу на плахе.

На полосу фанеры шириной 100-200 мм и длиной

4000+ с одной стороны закрепляете ручную циркулярную пилу. Лучше погружную.
На другом конце – ось. Она может быть в любом виде – начиная с обычного самореза.

Можно пилить заглубляя пилу за 2-3 раза.
Будет полегче, если Вы с заготовок предварительно по обеим краям срежете клинья по прямой, приближаясь к линии реза. При этом радиус будете резать сразу одним проходом, на всю толщину заготовки.

Благодарю за подсказку !
Буду пробовать.

selestasvz написал:
Сам не имел опыта работы с ленточкой и не знаю, можно ли с ней делать много и быстро таких одинаковых радиусных заготовок.

запросто.
Аналогично сказанному выше, только сделать циркуль для заготовки, а не инструмента.
Две рейки метра по 4.
Скрещиваете и насквозь саморезом – будет ось. Вкручиваете куда-либо на расстоянии 4м от ленты, и на высоте стола ленточки. (В какую-нибудь тяжелую тумбочку-стол, или уголок к стене. )
С другой стороны крепите их на доску больше метра длиной и шириной больше заготовки.
Получаете подвижный стол -площадку.
В него крутите 4 самореза – ограничителя для заготовки, или бруски ограничители прикрутить.
При первом проходе пропиливаете стол по радиусу.
Далее кладете заготовку и вперед.
Края возможно будут поровнее, чем с паркеткой, и пилить наверное будет поменьше усилий

BV , мне все нравится в этом подходе и я начинал вопрос с этого. Но всё дело в том, что у меня есть ручные циркулярки, но нет ленточки. Гавнаинструмент приобретать не в моем духе, поэтому если придется брать, то это будет достаточно дорого. наверное. И вот чтобы прийти к такому выбору надо понять сколько времени уходит на одну заготовку. Я к огромному сожалению своему не могу этого сделать. Но было бы здорово, если кто-то попробовал этот метод на имеющемся оборудовании. Ну, а я бы как-то компенсировал потраченное на меня время.

selestasvz , Еще вариант – аналогично варианту с ленточной .
крепите лобзик на стол кверху пилкой. Сверху делаете направляющую из двух мелких шариковых подшипников чтобы не было наклона/увода пилки.
Пилку с разведенным зубом.
Вариант хуже – тк пилка будет греться

selestasvz написал:
BV , мне все нравится в этом подходе и я начинал вопрос с этого. Но всё дело в том, что у меня есть ручные циркулярки, но нет ленточки. Гавнаинструмент приобретать не в моем духе, поэтому если придется брать, то это будет достаточно дорого. наверное. И вот чтобы прийти к такому выбору надо понять сколько времени уходит на одну заготовку. Я к огромному сожалению своему не могу этого сделать. Но было бы здорово, если кто-то попробовал этот метод на имеющемся оборудовании. Ну, а я бы как-то компенсировал потраченное на меня время.

selestasvz ,
Есть сомнения в том, что на ленточке можно делать фигурный рез?
Сравните свой радиус с тем, что на видео. У Вас – считай что пилить по идеальной прямой

Читать еще:  Как утеплить молодые саженцы на зиму

А на тему скорости пропила самой пилой Вашей тоненькой досочки – ИМХО, как по маслу – ну посмотрите в ютубе другие видео.

Вариант подвижного стола-циркуля – как сделаете, так и будет работать.

Сообщества › Сделай Сам › Блог › Циркуль для фрезера по дереву

Фрезер я хотел давно, хоть я и не плотник, но с древесиной работать приходится и в деревне на даче, и дома, и в автомобиле. Если необходимо добиться идеального результата в выполненой работе, то фрезер незаменимая вещь. И вот фрезер у меня появился, и тут же работа для него нашлась.

Впереди у меня перепостройка автозвука в авто, и помимо прямых резов, придётся вырезать круглые отверстия, лобзиком вырезать как не старайся ровно не получиться, а хочется аккуратного результата, поэтому для имеющегося фрезера необходим циркуль, коего в комплекте не было, точнее был, но в удобстве работы с ним я засомневался, да и малые диаметры им вырезать не реально.

Не подходит, значит нужно сделать самому.

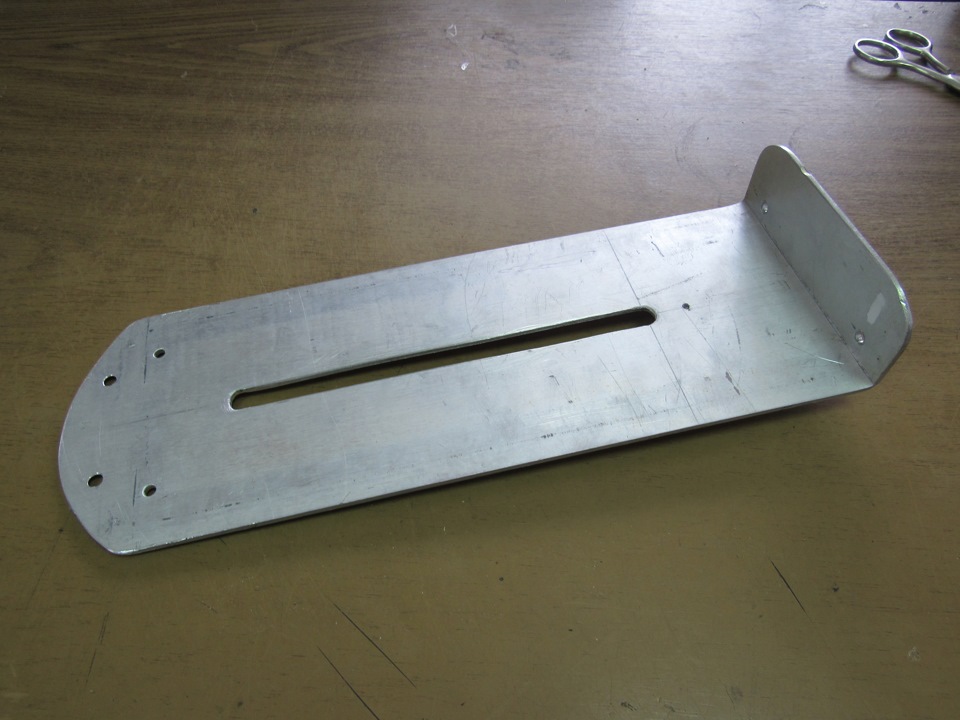

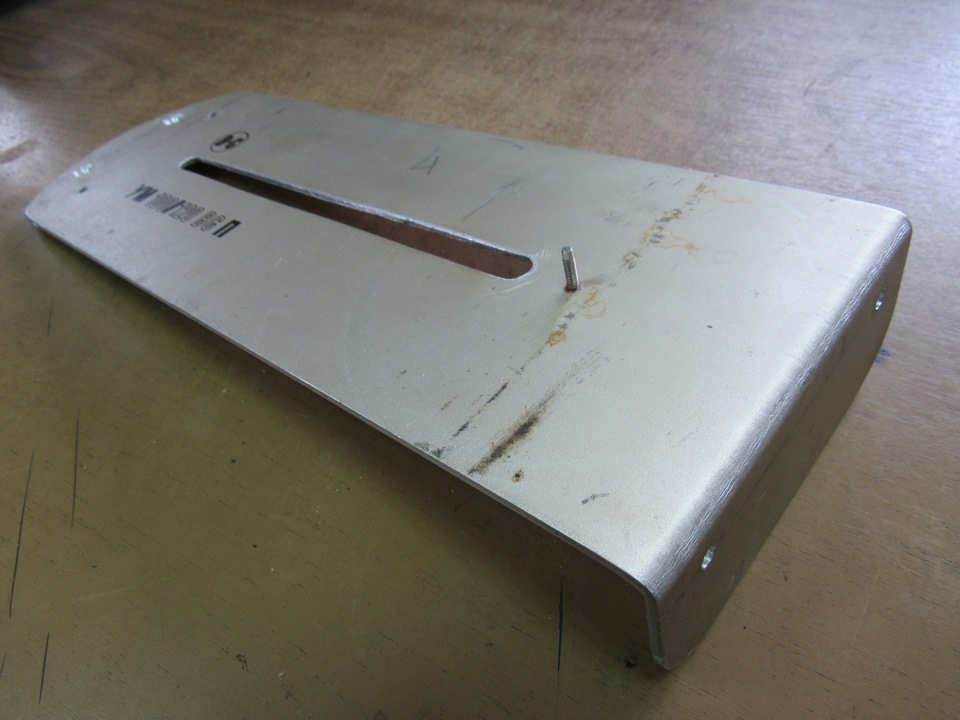

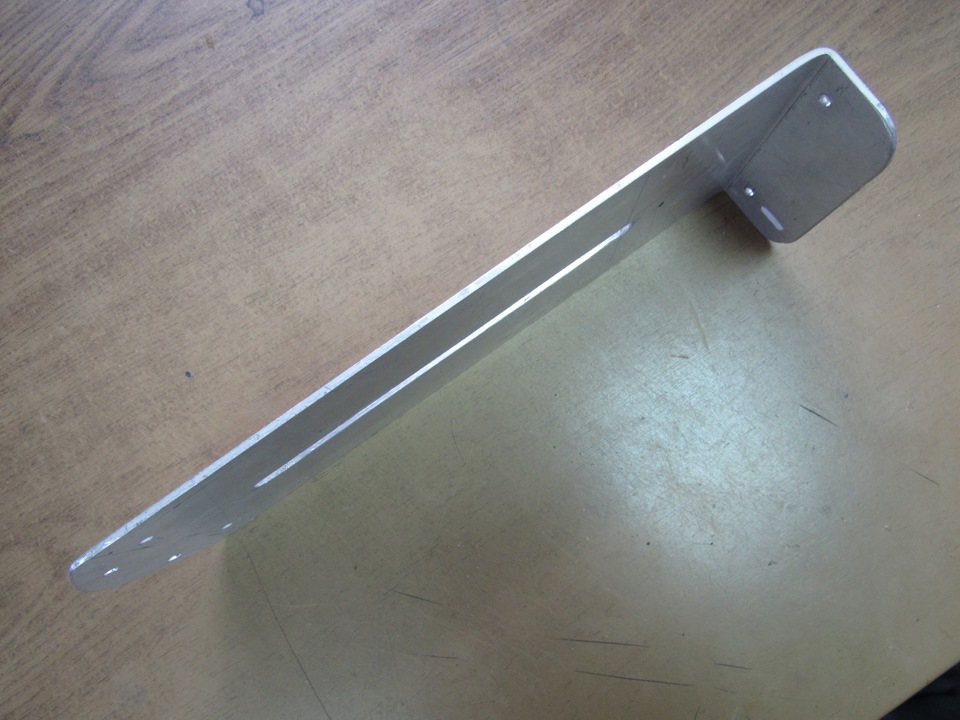

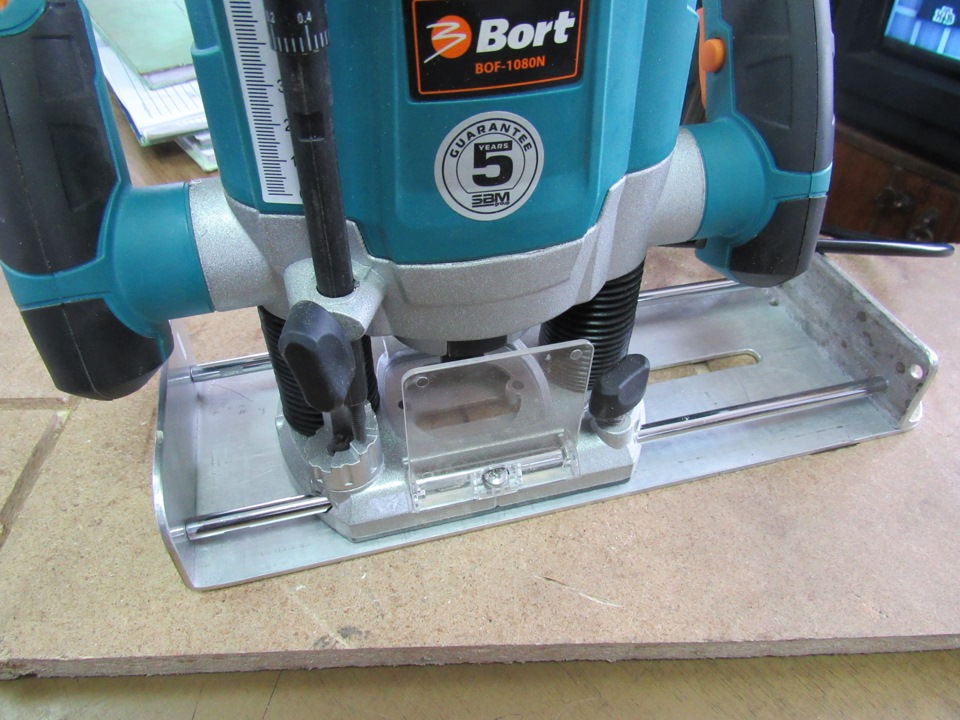

Для основания взял аллюминий толщиной 3мм, шириной 120мм, длину выбрал исходя из максимально необходимого диаметра реза : 40см диаметра меня вполне устраивало. Край листа загнул под 90 градусов и просверлил два отверстия для установки напрвляющих.

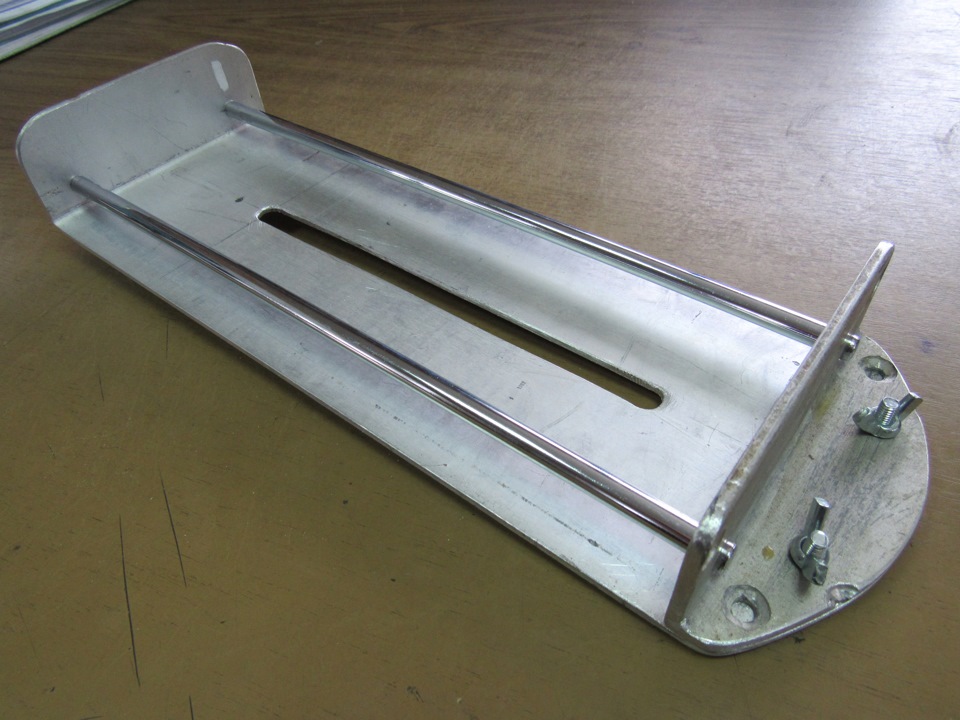

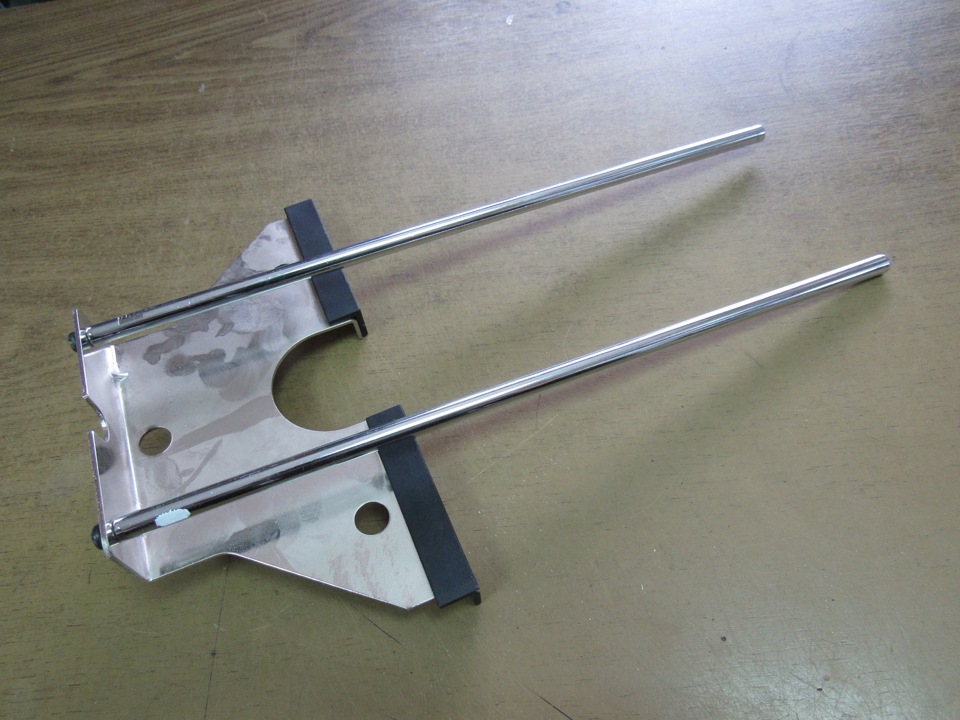

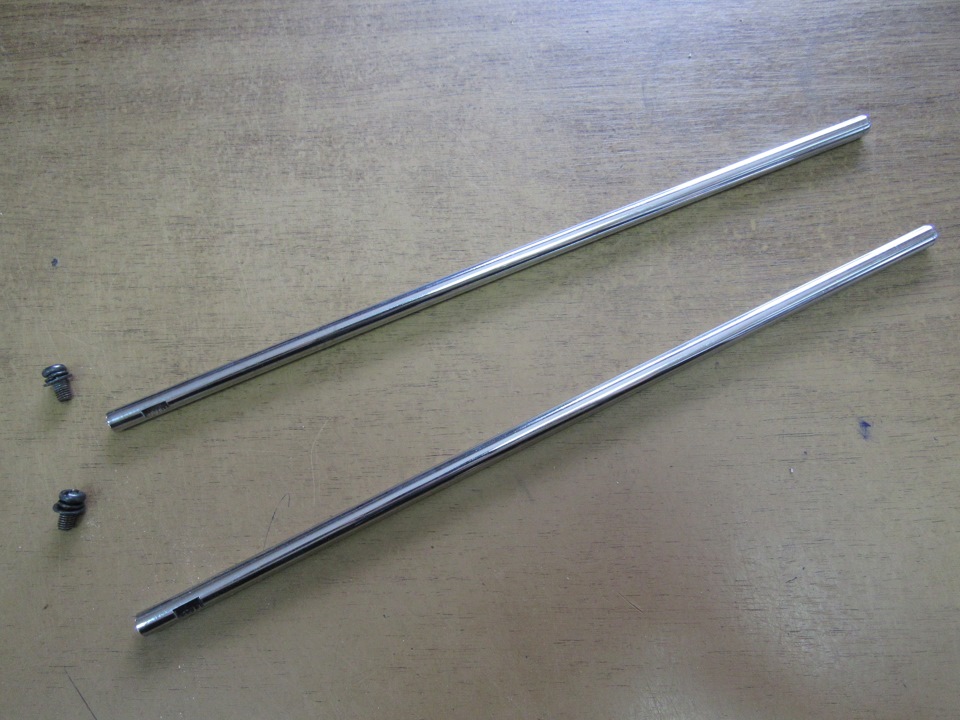

Направляйки были в комплекте с фрезером, и устанавливались на площадку параллельного реза.

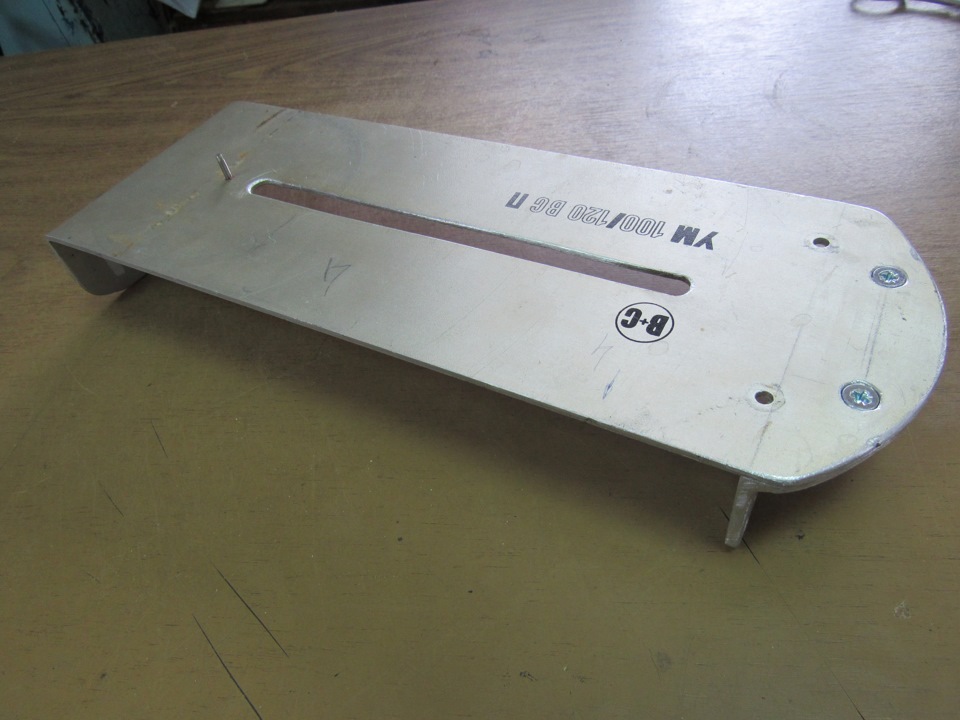

Примерив фрезер к площадке, определился с расположением паза для работы фрезы, ширина паза 10мм.

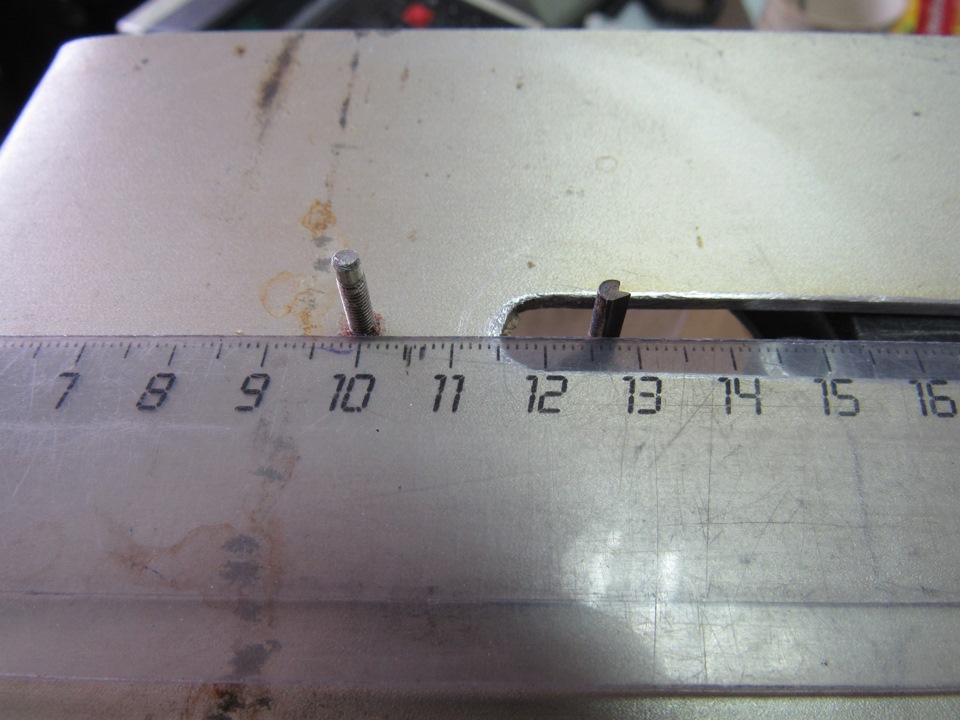

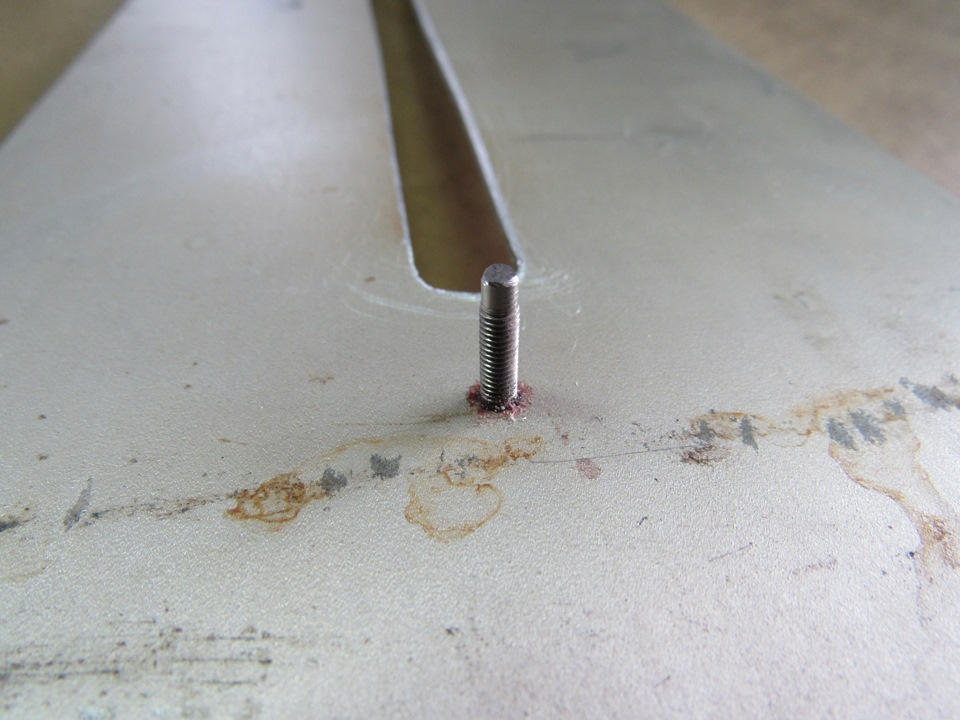

Также выбрал место установки центрирующего штифта, его роль выполнил болт М3, высотой 15мм, в пластине нарезал также резьбу М3 и на резьбовой фиксатор ввернул винт, отпилив от него потом шляпку.

На этом в принципе можно было остановиться, так минимальный диаметр вырезаемого отверстия 58мм,

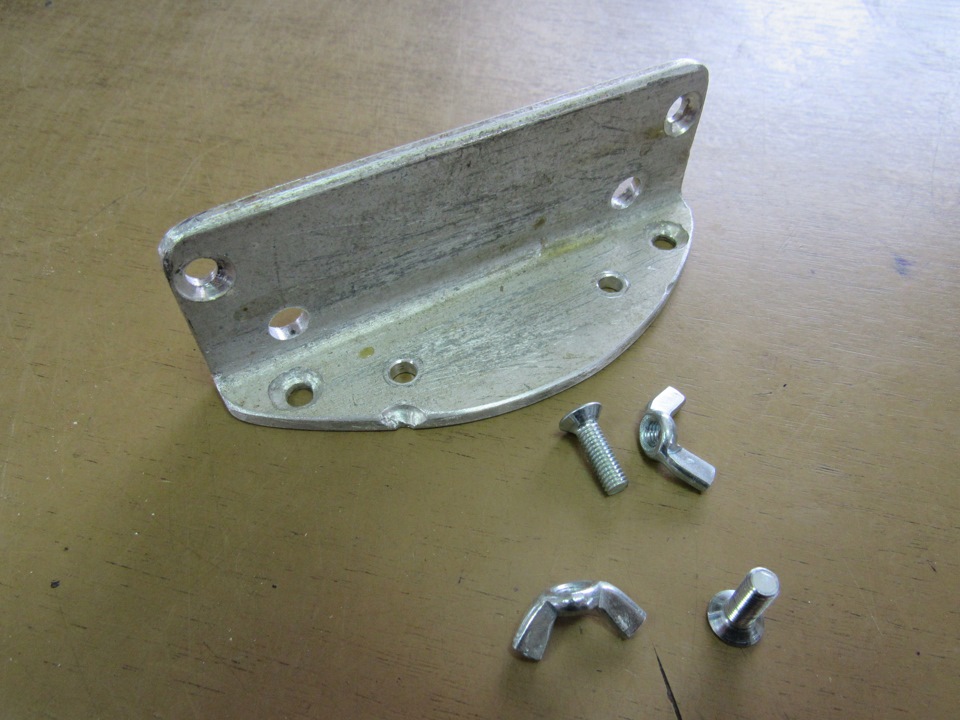

максимальный 400мм. Но я решил добавить прочности конструкции и дать опору вторым концам напрвляек. Для этого был взят аллюминиевый уголок, придал ему нужную форму, просверлил пару отверстий для напрвляек и пару отверстий для крепления к площадке, в площадке отверстия впотай и для удобства монтажа применил барашковые гайки.

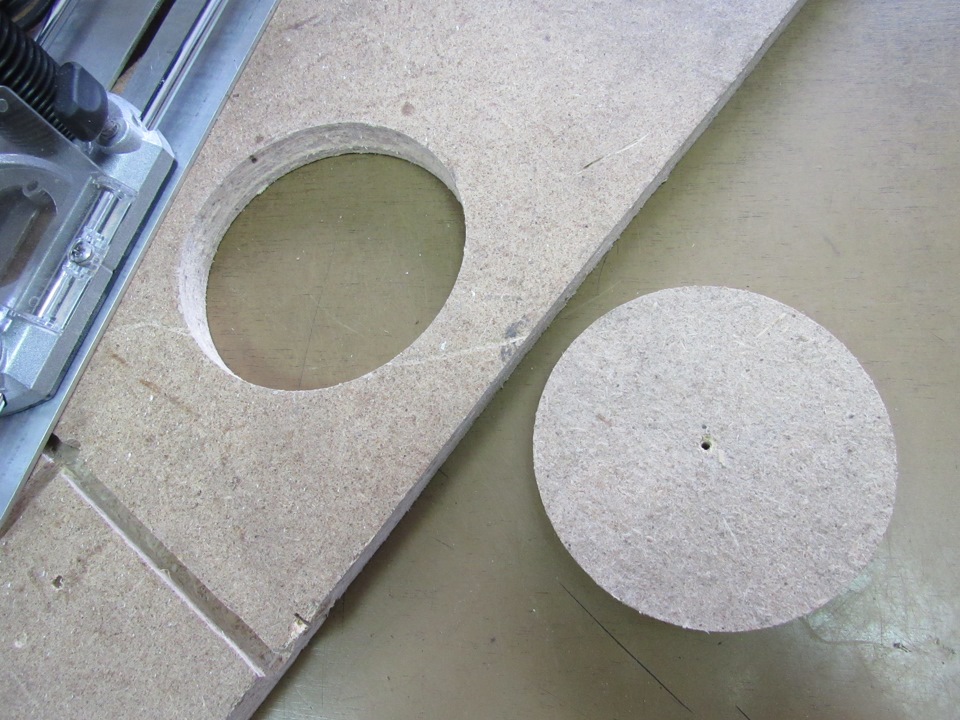

Таким образом циркуль всборе позволяет резать отверстия от 58мм до 320мм, а без доп. уголка до 400мм, для моих нужд это достаточно. Теперь необходимо только определиться с расположением центра вырезаемого отверстия, просверлить в центре отверстие 3мм, установить центровой штифт в отверстие и запустить фрезер, несколько движений и идеальный круг готов.

Смотрите также

Метки: циркуль для фрезера, вырезание круглых отверстий, фрезер по дереву

Комментарии 48

тоже неплохой способ )

Тоже постоянно пользуюсь фрезером при изготовлении всего подряд из дерева, отличный помошник, сделать им можно очень многое

Было б интересно про опыт использования самого фрезера почитать. Сам в поиске подобного девайса, но отзывы все разные, причем диаметрально противоположные. Профессиональные жутко дороги, да и весь опционал задействоваться не будет.

В принципе почти все одинаковые.Для чего будеш использовать и как часто? Само собой чем мощнее и больше диаметр хвостовика тем больше возможности.Если так для души один а для пост. работы лучше профи брать, да дорого но оно того стоит.

Было б интересно про опыт использования самого фрезера почитать. Сам в поиске подобного девайса, но отзывы все разные, причем диаметрально противоположные. Профессиональные жутко дороги, да и весь опционал задействоваться не будет.

надо определиться для чего он нужен. у меня к примеру три разных и каждый удобен по своему ))

Братцы работаю с такими штуками очень давно (и со стоцианарами когда завод работал) поделюсь впечатлениями.
Подбирать фрейзер для себя необходимо исходя из твоих желаний. Фрейзера бытовые, пол профи и профи. Подразделяються по мощьности и конструкции ( для разных задач). У фрейзеров цанговое крепление фрезы 6, 8, 10 и 12 мм. Фрейзер такой как Festol 2000 ват с возможностью применения фрезы с хвостовиком 12 мм можно считать профи. В комплекте из полезных приблуд к фрейзеру (кроме линейки) щитаю копировальное кольцо с помощью которого можно делать не только круглые отверстия но о более сложные. Целесообразно использовать кольцо для изготовления нескольких одинаковых операций (неудобство в одном ; необходимо изготавливать шаблон для каждой операции, + все детали получаються одинаковыми). Кто массово врезает петли дверные кольцо лучший вариант приспособления. Для более замороченных можно замутить станок по принципу сверлильного станка с установкой копировального пальца.
Для работы по камню наиболее удобен фрейзер Sparky со съёмной площадкой и алмазной режущей фрезой.
Из режущего интрумента (фрез) отдаю предпочтение фирме Dimar, особенно при работе с ДСП.Жало держит на 5 (победитовы напайки применяемые на массовых фрезах ДСП не выдерживают. Их использую по массиву дерева).

Фестул стоит как крыло от самолёта.

Это все из-за доллара. Раньше цена была более адекватная.

Братцы работаю с такими штуками очень давно (и со стоцианарами когда завод работал) поделюсь впечатлениями.
Подбирать фрейзер для себя необходимо исходя из твоих желаний. Фрейзера бытовые, пол профи и профи. Подразделяються по мощьности и конструкции ( для разных задач). У фрейзеров цанговое крепление фрезы 6, 8, 10 и 12 мм. Фрейзер такой как Festol 2000 ват с возможностью применения фрезы с хвостовиком 12 мм можно считать профи. В комплекте из полезных приблуд к фрейзеру (кроме линейки) щитаю копировальное кольцо с помощью которого можно делать не только круглые отверстия но о более сложные. Целесообразно использовать кольцо для изготовления нескольких одинаковых операций (неудобство в одном ; необходимо изготавливать шаблон для каждой операции, + все детали получаються одинаковыми). Кто массово врезает петли дверные кольцо лучший вариант приспособления. Для более замороченных можно замутить станок по принципу сверлильного станка с установкой копировального пальца.
Для работы по камню наиболее удобен фрейзер Sparky со съёмной площадкой и алмазной режущей фрезой.
Из режущего интрумента (фрез) отдаю предпочтение фирме Dimar, особенно при работе с ДСП.Жало держит на 5 (победитовы напайки применяемые на массовых фрезах ДСП не выдерживают. Их использую по массиву дерева).

Фестул можно считать профи? Да это и есть проф инструмент. Который значительно отличается от бошей с макитами но судя по вашему посту я не думаю что вы знаете чем они отличаются кроме цены. По какому камню то этот Sparky может работать?
Фрезы по дсп прут даже самые копеечные. Можно 1 кратоновской фрезой спокойно целый год дсп резать потом выкинуть и новую взять. (к этому времени у нее уже либо подшипник кончится либо ножи закоцаются) чем точить брендовый Dimar или Festool. Есть еще SMT достойные фрезы. Ходят почти как Dimar.
Сделать любой шаблон не представляет ни какого труда вообще.
