Инфракрасный теплый пол своими руками

Как установить инфракрасный теплый пол правильно

Теплый пол – одна из популярных и экономичных систем для обогрева помещения любого типа. Для устройства применяют спрятанные в стяжку водяные трубы, электрические кабели, специально разработанную пленку. Появившиеся относительно недавно углеродная пленка позволяет провести монтаж инфракрасного теплого пола своими руками без больших затрат времени и средств.

Подготовительные работы

Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:

  • подобрать мощность;
  • выбрать материалы;
  • составить схему укладки;
  • смонтировать систему.

Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.

Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

  • вспененный пенополистирол (пенопласт);
  • экструдированный вспененный пенополистирол;
  • подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Разметка пола

Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.

Схема укладки инфракрасной пленки.

Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

  1. Подготовка поверхности пола, очистка от мусора.
  2. Укладка теплоизолятора.
  3. Прокладка кабеля для термодатчика и для питания системы.
  4. Монтаж и подсоединение инфракрасной пленки.
  5. Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Техника безопасности

Установка инфракрасного теплого пола должна происходить с соблюдением всех норм техники безопасности и правила работы с электрооборудованием. Игнорирование этого вопроса может привести к выходу из строя системы или возгоранию в результате короткого замыкания или перегрева. В первую очередь для любого теплого пола необходимо придерживаться таких правил:

  • при общей мощности системы больше 2,0 кВт подключение необходимо проводить отдельной веткой от электрощитка;
  • также для такой системы целесообразно использовать УЗО, характеристики которого необходимо уточнить в инструкции к конкретному типу теплого пола;
  • сечение подводящих электрических проводов выбираем исходя из значения тока, который через него будет проходить;

Выбор сечения провода.

Сгоревшая пленка, из-за точечной нагрузки.

Пример возгорания пленки под ножкой шкафа приведен на фотографии выше. При соблюдении всех правил и требований монтажа теплого пола вы получите долговечную и экономную систему для обогрева дома или квартиры. Такие системы допустимо устраивать и на полу балкона или лоджии.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Как сделать инфракрасный пол своими руками

  • 1 Общее описание
  • 2 Технология монтажа
  • 3 Подготовка
  • 4 Теплоизоляция
  • 5 Монтаж пленочного пола
  • 6 Укладка финишного покрытия
  • 7 Видео

Благодаря развитию технологий производства на строительном рынке постоянно появляются новые материалы. Выбор всё время расширяется, и одну и ту же задачу подчас можно решить несколькими способами. Так, например, когда возникает необходимость утепления помещения, на помощь придут технологии теплого пола. Среди них всё большую популярность набирает инфракрасный пол. О том, как сделать такой пол, пойдет речь далее.

Общее описание

Пленочный

Для начала определим, что это такое и каковы его основные эксплуатационные характеристики. Инфракрасный пол – это разновидность электрических полов, нагревание которых производится с помощью воздействия электрического тока на карбоновые излучающие элементы. На современном рынке строительных материалов можно найти несколько разновидностей таких полов.

  • Пленочные. Пожалуй, наиболее распространенный вариант, представляет собой пленку, внутри которой располагаются активные элементы. Контроль и управление интенсивностью подогрева осуществляется с помощью специального терморегулятора, входящего в состав системы.
  • Стержневые. Еще один вид теплых полов, который поставляется на рынок в виде стержневых элементов, внутри которых находится нагревательная часть.

Стержневой

Принципиального различия в функционировании инфракрасные полы не имеют, но в некоторой степени будут разниться технологии их монтажа и некоторые эксплуатационные характеристики. К слову, отметим наиболее важные характерные качества:

  1. В первую очередь необходимо отметить чрезвычайную простоту монтажа системы. При наличии базовых навыков и минимального набора инструментов с работой справится практически любой человек.
  2. Экономичность системы. Благодаря применению передовых технологий КПД всей системы очень высок и позволяет получать максимум результата, при минимальных затратах энергии.
  3. Еще одним качеством, которое можно отметить, является универсальность применения. Вообще, инфракрасные нагревательные элементы предназначены для установки под напольное покрытие, но могут быть использованы и в качестве дополнительных мер обогрева помещения, в виде монтажа их на стены или даже потолок.
  4. Надежность также характеризует систему с положительной стороны. При правильном монтаже такой пол будет выполнять свои функции на протяжении многих лет.
  5. Помимо прочего, система лишена открытых нагревательных элементов и даже в случае выхода из строя остается максимально безопасной для человека.

Укладка стержневого пола

Но, как и было сказано выше, для того чтобы перечисленные качества проявили себя в полной мере, работы по монтажу системы должны быть проведены максимально качественно.

Укладка полосами

Однозначно сказать, какой инфракрасный пол лучше, пожалуй, нельзя. И стержневой, и рулонный вариант обладают своими плюсами и минусами.

Укладка ленточного типа в комнате с большим количеством тяжелой мебели, вроде шкафов, кроватей и прочего, нежелательна, так как большая механическая нагрузка может вывести нагреватели из строя.

Технология монтажа

Схема монтажа

Говоря о технологии монтажа инфракрасного пола, стоит отметить, что вне зависимости от варианта изготовления основные этапы работ отличаться будут минимально, поэтому ниже будет рассмотрен вопрос о том, как укладывать ленточный вариант изготовления. Сразу стоит сказать, что работы лучше разделить на несколько этапов и проводить их последовательно.

Подготовка

Как и во всех прочих случаях, начинать работы следует с подготовки. Здесь особенное внимание следует уделить качеству основы. Дело в том, что в соответствии с правилами проведения монтажа пленочного (да и стержневого тоже) пола, максимальный перепад высот основания должен составлять не более 3‒5 мм на м 2 . В случае необходимости необходимо провести выравнивание поверхности с помощью выравнивающей смеси или бетонной стяжки в особо критичных случаях. Помимо прочего, основание должно быть чистым.

Теплоизоляция

Фольгированная подложка

После того как основание будет готово, нужно уложить слой теплоизоляции. В качестве оного лучше всего использовать фольгированный рулонный материал. Полосы необходимой длины укладываются на поверхность и фиксируются с помощью степлера.

Нужно постоянно следить за отсутствием щелей между листами утеплителя, а места стыков должны быть проклеены скотчем.

Монтаж пленочного пола

Монтаж пленочного пола на подложку

На слой теплоизоляции можно укладывать сам пленочный пол. Для этого от рулона материала отрезаются полосы необходимой длины и укладываются аналогично утеплителю. Задача не представляет сложности, но при этом нельзя допускать повреждения контактов или активного элемента, поэтому все работы должны проводиться в строгом соответствии с прилагаемой инструкцией.

Подсоединение проводов к клеммам

После укладки самой нагревательной пленки на поверхность, нужно провести первоначальное подключение системы, то есть подсоединить провода к клеммам на пленке. Для этого конструкцией предусматриваются специальные зажимы. Стоит добавить, что для того, чтобы по итогам работ провода не выступали над общей поверхностью пола, перед их укладкой в утеплителе вырезаются специальные канавки, по которым и прокладываются провода.

Все места подключения должны быть заизолированы.

Подключение к сети

Далее можно провести пробное подключение системы к сети.

Производить подключение теплого пола необходимо через специальный терморегулятор.

Как правило, работа затруднений не вызывает. Нужно в соответствии с инструкцией присоединить провода к местам контакта на регуляторе. Если всё сделано правильно, то нагревание будет плавным и равномерным.

Схема подключения инфракрасного теплого пола

Укладка финишного покрытия

Завершающим этапом работ является монтаж финишного напольного покрытия. При этом стоит проявлять осторожность, чтобы не повредить места подключения или активные элементы нагревания. На этом работы будут завершены, и пленочный теплый пол можно считать готовым.

Монтаж напольного покрытия

В заключение можно добавить, что установка системы теплого инфракрасного пола позволит сделать пребывание в доме более комфортным и безопасным, что особенно важно, если в доме есть маленькие дети, которые проводят много времени именно на полу. Да и взрослым комфорт также придется по душе.

Видео

В этом видео показано, как осуществлять монтаж пленочного инфракрасного пола:

А это подробная инструкция по укладке стержневого инфракрасного пола:

Инфракрасный пленочный теплый пол своими руками

Мощность пола и площадь покрытия

Как и в случае с электрическим теплым полом (о котором мы писали ранее), перед укладкой инфракрасного пола нужно определиться с площадью, на которую он будет укладываться. То есть это свободное пространство, на котором могут стоять легкие предметы интерьера. Под тяжелой мебелью и техникой пол не укладывается, поскольку это неоправданно. Мощность матов зависит от площади покрытия инфракрасным полом. Для площади 20 м 2 подходит более мощный пленочный пол (220 Вт/м 2 ), для площади более 20 м 2 нужно выбирать мощность поменьше. В любом случае консультант рассчитает вам необходимую мощность пола и терморегулятора в зависимости от вашей площади.

Провода, которыми вы будете соединять пленочные маты, выбирайте сечением от 1,5 до 2,5 мм. Желательно приобрести медный многожильный провод, поскольку нагревательные каналы, с которыми он будет соединяться, тоже медные.

Монтаж инфракрасного пленочного теплого пола

Процесс укладки инфракрасного пленочного теплого пола:

  1. Очистка и выравнивание основания. После очистки проверьте горизонталь поверхности. Если отклонение составляет более 3 мм, нужно выровнять основание наливным полом. Как это сделать, мы писали ранее.

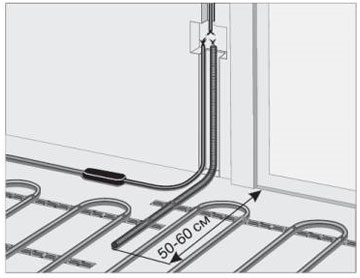

  2. Отверстие для терморегулятора. Нужно просверлить вертикальную штробу от пола до места установки терморегулятора, а также сделать отверстие для самого терморегулятора. Это нужно сделать в первую очередь, чтобы затем очистить поверхность от пыли и кусков стены. Не забудьте подвести электропитание от ближайшей розетки, предварительно обесточив систему.

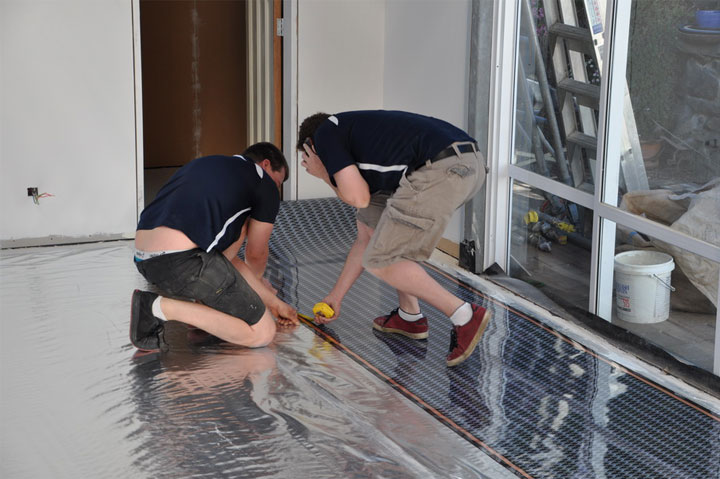

  3. Теплоизоляция. Можно использовать отражающую теплоизоляцию, можно и не отражающую (например, пробковую). Главное – чтобы толщина теплоизоляционного слоя была 3-5 мм. В нем будут вырезаться отверстия для укладки проводов и креплений с пленкой. При укладке теплоизоляции скрепляйте ее монтажным скотчем. Для отражающей теплоизоляции не используйте материалы с отражающим покрытием из фольги – она некачественная.
  4. Укладка. Пленка укладывается по направлению к стене, на которой будет установлен терморегулятор (чтобы сократить длину провода). Отступ от стен составляет 10-20 см. Вблизи сильных нагревателей (например, таких как камин) отступ составляет около 1 метра. Разрезать пленку можно только в тех светлых местах, которые идут между темными секциями. Пленка укладывается встык, который после проклеивается скотчем (края, где будет крепление с проводами, пока не приклеивайте). Крайние стороны полос тоже приклеиваются скотчем к теплоизоляции. Пленка должна быть уложена медными нагревателями вниз.
  5. Изоляция концов пленки. Отрезки пленочного пола имеют открытые участки в местах разреза меди, которые обязательно нужно заизолировать во избежание порчи при какой-либо протечке. Проще всего это сделать битумной изоляцией в виде пленки. Отрезаем необходимые размеры (чуть больше, чтобы обеспечить надежность изоляции), и обклеиваем медные участки с двух сторон. Под заизолированные медные участки в теплоизоляции вырезаются отверстия, чтобы утопить отрезки. После наклеивания битумной изоляции приклейте ее скотчем к теплоизоляции, вдавив в отверстия. Так вы заизолируете медный участок навсегда. Помните, что участки, к которым будут присоединяться провода, пока изолировать не нужно.
  6. Установка зажимов. К не заизолированным отрезкам меди в пленке подсоединяются металлические зажимы. Обратите внимание: одна сторона зажима должна всовываться между пленкой и медной полосой. Просто зажимать контакт сверху и снизу нельзя: вы можете повредить пленку, и пол в скором времени перестанет нормально работать. Одну сторону зажима всунули на медь под пленку, зажали пассатижами или плоскогубцами, и все.

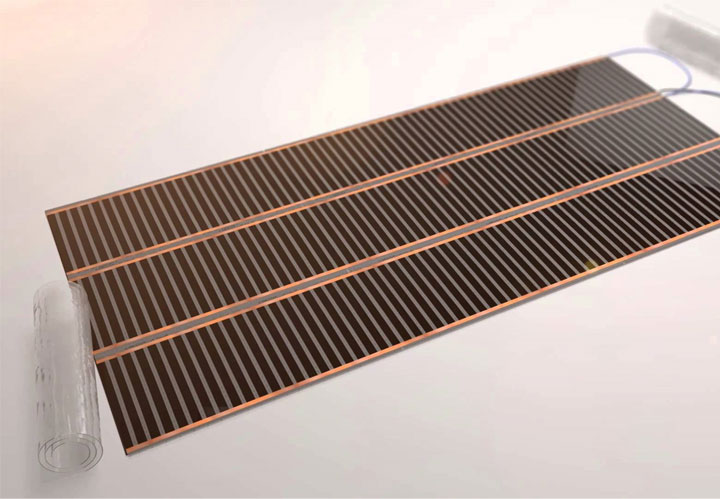

  7. Подсоединение проводов. К зажимам провода подсоединяются параллельно. То есть левые стороны соединяются только между собой, и правые стороны соединяются только между собой. Для этого лучше купить 2 цвета проводов, чтобы не путаться. Сначала на концах проводов нужно снять изоляцию специальным инструментом. После снятия изоляции кончик скручивается и всовывается в отверстие зажима, затем жестко скрепляется пассатижами или плоскогубцами. Соединения так же нужно заизолировать битумной изоляцией и сверху закрепить скотчем.
  8. Укладка проводов в теплоизоляции. Провода должны уходить по полу к стене, чтобы быть в районе плинтуса. Это обезопасит их от давления покрытия пола. Чтобы провести провод к стене, нужно под его траекторией вырезать в теплоизоляции отверстие для утопления. Затем нужно просовывать провод в отверстие и скреплять скотчем так, чтобы провод тоже прилипал к скотчу. Возле стены провода не должны выступать за теплоизоляцию, поэтому там делаются чуть более широкие вырезы, и провода опять проклеиваются скотчем. Так и ведете провода от пленки к пленке, затем к месту под терморегулятором.
  9. Установка датчика терморегулятора. Датчик устанавливается под пленкой примерно в центре второй секции. Под датчик также нужно вырезать отверстие в теплоизоляционном материале, а при необходимости и в основании. Для провода от датчика к терморегулятору в теплоизоляции тоже нужно вырезать отверстие. Если провод будет поворачивать вбок, вырезайте плавный поворот, чтобы кабель в проводе не сломался в будущем.
  10. Подключение и проверка работоспособности. О подключении мы скажем чуть ниже, а проверить работу пленочного теплого пола можно и руками, и переносным инфракрасным датчиком, который направив на пленку, можно узнать температуру.

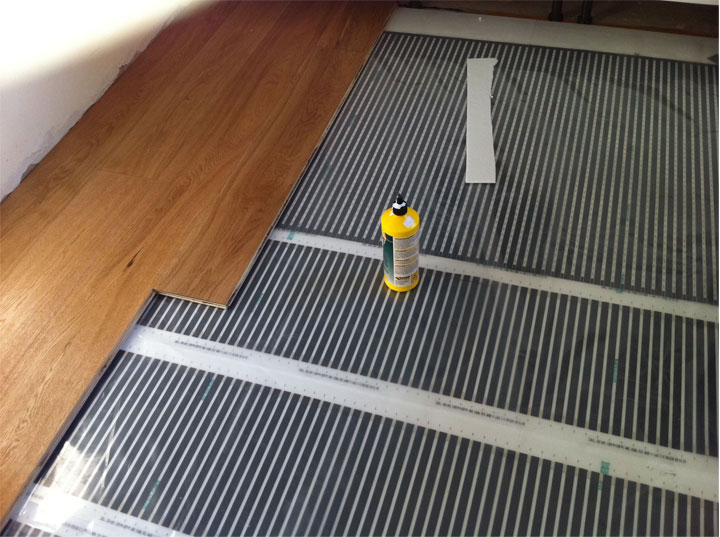

  11. Укладка звукоизоляции. Желательно использовать рулонный материал, который обеспечивает одновременно и влаго- и звукоизоляцию.

Затем укладывается покрытие пола. Огромным плюсом инфракрасного пленочного теплого пола является возможность укладки без мокрой стяжки. Даже в случае переезда пол можно разобрать и перевезти в новое жилье. Но также инфракрасный пол хорошо подходит под наливное покрытие.

Подключение инфракрасного пленочного теплого пола

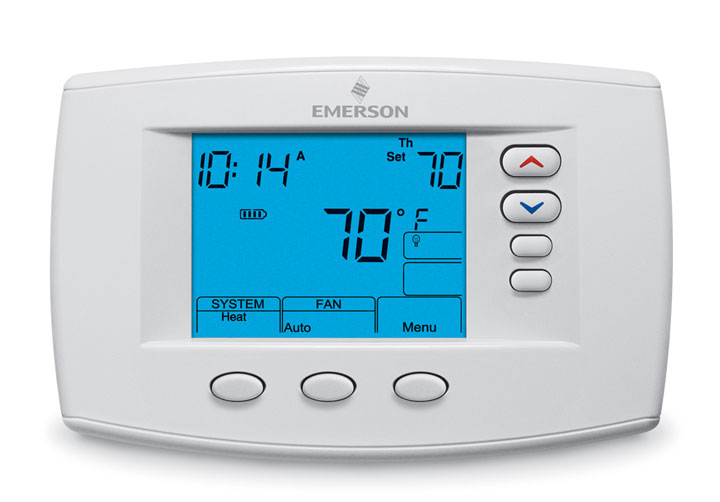

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Пленочный теплый пол своими руками — характеристики, цены, инструкция по укладке

Существуют разные способы обогрева дома – централизованное отопление, печное, геотермальное и т. д. Но в последнее время все большую популярность обретают пленочные теплые полы (или инфракрасные, как их еще называют) ввиду своей практичности и эффективности. В сегодняшней статье речь пойдет о том, как правильно уложить пленочный теплый пол своими руками .

Пленочный теплый пол своими руками

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Конструкция инфракрасного пленочного пола

Стандартный комплект плёночного пола

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Схема работы инфракрасного теплого пола

Обратите внимание! ИК лучи излучает специальная карбоновая паста, которую запаивают в полиэстеровую пленку. Отсюда еще одно название системы – карбоновый пол.

Инфракрасный пленочный пол

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

Цены на инфракрасный теплый пол Heat Plus

Таблица. Характеристики ИК теплого пола.

Характеристики теплого пленочного пола Значение
Мощность от 0 до 220 Вт/кв.м
Ширина покрытия 500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки 60°С
КПД на 10-15% выше КПД нагревателей металлической группы

Сравнительная таблица характеристик разных систем теплого пола

Преимущества пленочных теплых полов

  1. Карбон отличается повышенной проводимостью тепла, за счет чего снижается энергопотреблени е. Поэтому в финансовом плане инфракрасный пол более выгоден, чем другие способы отопления.

Преимущества пленочных теплых полов

Все элементы соединяются параллельно, что обеспечивает надежность конструкции. Если будет повреждена одна нагревательная полоса, то остальные продолжат исправно работать.

Пленочный теплый пол

Цены на инфракрасный теплый пол Caleo

Видео — ИК пленочный теплый пол

Последовательнос ть действий при установке

Все процедуры достаточно просты и происходят в такой последовательнос ти.

Монтаж теплого пола

Этап 1. Покупка всего необходимого

Для работы потребуются следующие комплектующие:

  • полиэстеровая пленка;
  • посеребренная медная проволока;
  • терморегулятор;
  • термодатчики;
  • теплоотражающая подложка;
  • вкладыш между полом и пленкой (зависит от напольного покрытия).

Что потребуется для укладки пленочного теплого пола

Теперь несколько слов об этом покрытии. Как отмечалось ранее, карбоновая пленка подходит под любой отделочный материал, это практически не влияет на комплект системы. Вместе с тем для подложки под каждое покрытие требуется соответствующий материал.

  1. Для деревянного пола нагревательная пленка покрывается полиэтиленовой.
  2. Для плитки все так же, вот только полиэтиленовая пленка дополнительно покрывается малярной сеткой. Для фиксации используются дюбеля, а при укладке применяется специальный клеящий раствор для теплого пола.
  3. При мягком напольном покрытии пол защищается твердой подложкой – фанерой, ДСП и т. д.

Обратите внимание! Лучше всего пленочный пол сочетается именно с плиткой. Дело в том, что данный материал имеет хорошие теплосберегающие свойства, поэтому энергия расходуется более экономно.

Цены на инфракрасную пленку «Теплолюкс»

Стержневой инфракрасный теплый пол

Этап 2. Подготовка поверхности

Шаг 1. ИК пол крайне требователен к покрытию, на которое его устанавливают, поэтому вначале основание очищается от грязи и пыли. Для этого можно воспользоваться пылесосом.

Удаление старого напольного покрытия

Шаг 2. Затем поверхность проверяется горизонтальным уровнем и если «разность» превышает 3 мм, то проводится выравнивание и повторная очистка.

Шаг 3. По окончании очистки монтируется гидроизоляционны й слой для защиты пола от влаги.

Шаг 4. Поверх гидроизоляции устанавливается утеплитель. Это предотвратит теплопотери от лучей, уходящих вниз, и, как следствие, снизит количество расходуемой электроэнергии. Не стоит верить «специалистам», утверждающим, что это лишнее.

Стыки заклеиваются скотчем

В качестве утеплителя можно использовать любой из существующих вариантов, но под керамическую плитку нужно укладывать исключительно техническую пробку. Утеплитель укладывается металлизированно й поверхностью вверх, выравнивается, а стыки заделываются монтажным скотчем.

Цены на техническую пробку

Этап 3. Схема будущего пола

Шаг 1. Перед началом монтажа нужно определиться с месторасположени ем терморегулятора – в идеале он должен находиться в 15 см от поверхности пола.

Схема будущего пола

Шаг 2. Далее составляется схема монтажа нагревательной пленки. В процессе следует учитывать ряд нюансов:

  • систему нельзя устанавливать под бытовыми приборами и габаритной мебелью;
  • первую полосу следует уложить на расстоянии в 10-40 см от стены;
  • если пленочный пол будет единственным источником тепла, то нужно сделать так, чтобы он занимал минимум ¾ всего помещения;
  • если же он – лишь вспомогательная система, то достаточно будет ½.

Этап 4. Установка и финальное подключение

Шаг 1. Согласно составленной на предыдущем этапе схеме поверх утеплителя укладывается нагревательная пленка. При необходимости материал обрезается по размеченным линиям.

Шаг 2. Пленку нужно укладывать так, чтобы медные поверхности контактов были направлены вниз. Двигаться при этом нужно в сторону стены, на которой установлен терморегулятор.

Шаг 3. К краю каждой медной полоски подключаются зажимные контакты, после чего подсоединяются кабели.

Обратите внимание! Все места соединений и разрезы тщательно герметизируют специальной мастикой на основе битума.

Процесс подключения системы

Следует помнить, что чем больше длина полотнища нагревательной пленки, тем меньше будет контактов. Но максимальная длина при этом не должна превышать восемь метров.

Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения

Шаг 4. Некоторую часть зажимных контактов нужно разместить на поверхности, через которую будет пропускаться ток, остальные же – в самой пленке.

Далее нужно закрепить контактные зажимы

Для этого используются пассатижи

Провода крепятся к контактным зажимам

Места подключения изолируются

Еще одно фото процесса

Шаг 5. Далее к нижней части покрытия подключается предварительно изолированный температурный датчик.

Делаются вырезы в теплоизоляции

Шаг 6. По окончании укладки, подключения всех кабелей и зажимных контактов устанавливается терморегулятор. Рекомендуется, чтобы это устройство устанавливалось стационарно, но при желании его можно подключить как рядовой электроприбор – с помощью розетки.

Подключение терморегулятора теплого инфракрасного пола

Процесс подключения терморегулятора

Обратите внимание! Опытные строители уверяют, что большую часть кабелей, ведущих от терморегулятора к пленке, необходимо пропускать под плинтусом.

Шаг 7. В конце конструкция подсоединяется к электрической сети.

Этап 5. Пробный запуск системы

До начала укладки финишного покрытия следует протестировать работу пленочного пола. Если все было сделано правильно, то пленка будет прогреваться равномерно, соединения контактов не будут искриться или перегреваться. После успешного тестирования инфракрасный пол накрывается еще одним слоем полиэтиленовой пленки, далее можно приступать к укладке отделочного покрытия.

Цены на терморегуляторы для теплого пола

В качестве заключения

Безусловно, пленочный пол вполне можно смонтировать своими руками. И даже в отсутствие каких-либо навыков в работе с ним всегда можно ознакомиться с инструкцией по установке (она должна идти в комплекте с системой) или же найти информацию в Сети. Существует масса обучающих видеороликов, один из которых приведен ниже.

Монтаж ИК пленки на потолок

Видео – Монтаж пленочного пола

Монтаж теплого инфракрасного пола своими руками: особенности самостоятельной установки и подключения

Когда уже было принято решение отапливать дом с помощью панельной системы, следует выбор приспособлений и монтаж теплого инфракрасного пола (своими руками или с обращением к специалистам). Конечно, каждый хочет сэкономить, потому не обращается к соответствующим организациям.

Этот вид теплого пола относится к электрическим обогревателям. Нагрев комнаты осуществляется за счет пленки, которая и является основным источником тепла. Карбоновая паста подогревается медными проводниками, которые находятся по бокам. Серебряное напыление сохраняет целостность конструкции и защищает от возгорания. Все это нужно знать о приборе, прежде чем браться за установку инфракрасного обогревателя своими руками.

Важно! Перед покупкой пленочного обогрева и монтажом необходимо провести расчет теплового баланса (потери и приход тепла) помещений

С чего начать монтаж инфракрасного пола своими руками?

Перед установкой пленки нужно определить площадь, где будет проводиться монтаж. Иными словами это свободное место, где могут находиться негабаритные предметы быта, легкие составляющие интерьера. Под увесистой мебелью и техникой пол не сможет дать нужного тепла. Кроме того, так может возникнуть возгорание.

Мощность 1 м2 пленки будет зависеть от полезной площади. Так, для 20 м2 и менее целесообразна установка мощного обогрева. Всегда можно найти полезную информацию на форумах, прочесть отзывы других пользователей или посоветоваться со специалистом в области отопления.

Важно! Конструкцию нужно подбирать таким образом, чтобы не возникал перегрев

Также осуществлять регулировку можно с помощью термостата. Это позволит настраивать систему на необходимую мощность при разных наружных температурах. Соответственно достигается и определенная экономия.

Монтаж инфракрасных полов своими руками (видео представлено ниже) включает в себя процесс соединения матов проводами. Лучше всего купить многожильный кабель из меди. Выбор связан с тем, что нагревательные каналы, к которым провод будет подсоединяться, созданы из того же материала.

Стоит выбирать кабели сечением 1,5-2,5 мм.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

  1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
  2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
  3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
  4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.

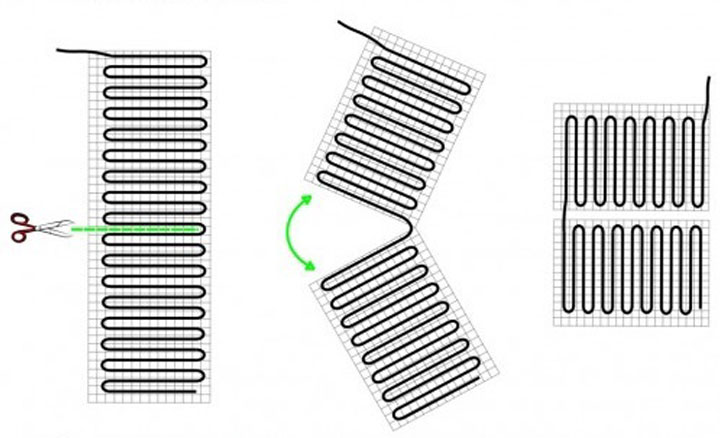

схема разделения инфракрасных матов

  • Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
  • Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.

  • Подключение к питанию, тестовый запуск.
  • Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

    Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

    Важно! Кабели заземления не должны вставляться в контакт!

    Финишное покрытие инфракрасной системы обогрева пола

    Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

    Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

    Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.

    Как сделать инфракрасный обогреватель из подручных средств

    Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

    • простота установки;
    • высокая теплоотдача;
    • экономичность потребления электрической энергии;
    • удобство эксплуатации;
    • компактность.

    Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

    Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

    1. Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
    2. Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
    3. Эпоксидный клей.
    4. Провод с вилкой.

    Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

      Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).

    Важно! Количество графита в смеси влияет на максимальную температуру изготовленного прибора.

    Это всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.

    Читать еще:  Как построить теплицу из поликарбоната своими руками?
  • Ссылка на основную публикацию
    Adblock
    detector
