Ленточный гриндер из маленькой болгарки

Гриндер из болгарки своими руками

Самодельный гриндер (ленточный шлифовальный станок) сделанный из болгарки, фото и подробное описание изготовления самоделки.

Станок гриндер — применяется для заточки различного инструмента, ножей, ножниц, топоров, для обтачивания заготовок.

Изготовить такой шлифстанок, можно на базе болгарки под диск 125 мм. Самодельный станок получается очень компактным и недорогим в изготовлении, а применяемую в качестве его привода болгарку, при надобности можно снимать и использовать в обычном режиме.

Изначально, выбор материалов и их количество, зависит от того, какую шлифовальную ленту планируется использовать в станке. Лучше, делать гриндер под ленту стандартных размеров, которые имеются в продаже, чтобы потом не обрезать бумагу и не склеивать ее самостоятельно. Для ленточного шлифовального станка на базе болгарки, подойдет лента шириной 40, 45 и 50 мм.

Понадобятся материалы:

• гайка М12 удлиненная;
• кусок древесины, брусок толщиной соответствующей ширине ленты;
• двухкомпонентный эпоксидный клей;
• широкая металлическая полоса толщиной от 5 мм;
• стальной уголок 50 х 50 мм;
• болты М6;
• болты М10;
• гайки М10;
• подшипники 3-4 шт;
• пружина.

Далее на фото показан процесс изготовления самодельного гриндера.

Для начала, нужно сделать ведущий ролик для вращения ленты. Его можно высверлить коронкой диаметром 40-50 мм из бруска или доски.

Следует учесть, что ширина ролика должна быть равной или больше ширины ленты. С одной стороны его центральное отверстие нужно рассверлить и впрессовать в него на эпоксидный клей, удлиненную гайку М14.

Когда клей застынет, ролик устанавливается на вал болгарки. Далее нужно включить УШМ и прошлифовать ролик, прижав к наждачной бумаге. Нужно придать ему бочкообразную форму, слегка присадив края и оставив центральный диаметр. В таком случае лента потом ну будет слетать.

Из полосы или стальной плиты вырезается станина гриндера. Ее размеры будут зависеть от длины выбранного стандарта шлифовальной ленты.

В станине, сверлим отверстие диаметром 40-45 мм. В него будет вставляться редуктор болгарки и выводится вал.

В станине делаются 4 крепежные отверстия и 2 проточки сбоку, чтобы при состыковке она не мешала винтам, прижимающим редуктор к корпусу УШМ.

Подставку можно сделать из двух уголков. В уголках нужно сделать отверстия на дне подставки, чтобы прикручивать станок к столу. Закрепив станину можно примерить и болгарку, но штатные винты на ее редукторе нужно заменить удлиненными.

Изготовим рычаг для натяжения ленты. По центру рычаг крепится к станине болтом М10 с гайкой.

На конце рычага ставится второй болт М10, прижимающий 3-4 подшипника. Нужно чтобы ширина группы подшипников соответствовала ширине ленты. Они будут выполнять функцию ведомого катка натяжения.

Устанавливаем пружину для механизма натяжения шлифовальной ленты.

Из уголка вырезается регулируемая плита упора, как на фото. У нее должна быть проточка для возможности изменения положение при зажатии.

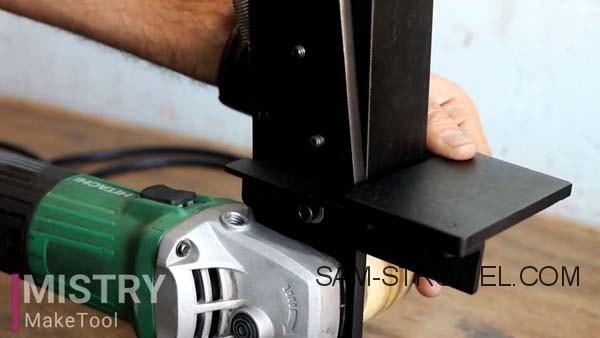

Также из стальной плиты и маленького уголка делается рабочая площадка. На ее уголке также нужно сделать проточку для возможности регулировки положения.

Упор и рабочая площадка прикручиваются к станине болтами М6. После натяжения шлифовальной ленты станок может использоваться по назначению. Он может выполнять абсолютно те же задачи, что и фабричный гриндер. При ненадобности станок можно разобрать и компактно сложить. Применяемая с ним болгарка не подвергается конструктивным изменениям, поэтому по прежнему может использоваться по основному назначению.

Процесс изготовления шлифовального станка, также показан в этом видео:

Гриндер из болгарки своими руками

Самодельный гриндер сделанный из болгарки: фото и подробное описание изготовления ленточного шлифовального станка.

Привет всем! Уже довольно давно планировал обзавестись гриндером. Когда дело касается сварки, обработки металла и дерева – вещь просто незаменимая. Стал искать варианты. Хотелось что-то недорогое, мощное, простое. Станок в моем случае пока не годился – думал о мобильном, универсальном и компактном устройстве.

Смотрел насадки из Китая, но признаться, это больше по части женского маникюра и педикюра… Как бы их не рекламировали и не делали на них обзоры… Такими штуками швеллер 20-ый от ржавчины для сварки или покраски, с одного захода не приготовишь.
Решил сделать себе универсальную насадку-гриндер. Да и лишняя болгарка в гараже имелась…

С начало принялся за направляющую-упор. Лента гриндера приводиться в движение деревянным роликом, который накручивается на вал УШМ. (Резьба М14. Стандарт). Дабы это все крутилось, работало и не соскакивало – нам потребуется соответствующий упор.
Рабочую ширину ленты для гриндера я взял 4 см. Это для стандартной покупной ленты: 100х610 мм. Лучше ничего не мудрить и не клеить ленты, как практикуют некоторые! Ленту будет постоянно рвать. Проверено. От 4 см и будем отталкиваться! Нарезается лента просто – ножницами.
Первым делом изготавливаем ведомую каретку. Для этого потребуется 4 подшипника. Насаживаем их на вал и закрепляем на рогатке. Чтобы каретка не гуляла из стороны в сторону, можно подложить шайбы с внутренней стороны. Все свариваем. Если нет токарного станка, и подобную втулку под подшипники не выточить – не страшно. Все это дело можно насадить на обычный металлический прут под диаметр обоймы подшипников и приварить. Рагатину при этом не придется делать из двух частей под пазы токарной втулки.
Кстати, совсем не обязательно, что бы рога каретки выходили за радиус подшипников. Т.е были, как доп-направляющая. Если все сделано аккуратно, лента и так не будет вращаться по заданному направлению, не пытаясь предательски выскочить.

Затвор. Назовем это так. Это средняя часть конструкции, в которую вставляется наша рогатка, а другая часть приваривается к хомуту. Делается запредельно просто. Потребуется две профильные трубы. Та часть, которая приваривается к рогатке 1.5 см, наружную часть берем большим размером и подгоняем. Как видно в видео решили данную ситуацию на месте. Чтобы не было люфта в направляющей, разрезали наружную трубу пополам и заварили заново.
Теперь все в сборе, ничего не люфтит, настало время пружины. Здесь все подбирается абсолютно интуитивно! Но качество работы гриндера напрямую зависит от выбора напряжения!
Для удобства замены ленты, делаем продолговатое отверстие в наружной трубе, а во внутренней салазки приспосабливаем ручку. Делаем отверстие с резьбой под обычный болт М 6, причем насквозь, в двух стенках трубы. Не забываем про шайбу. Хотя, лично я, ручку снимаю после установки ленты.

Зажим на болгарку. Для этого можно отрезать толстостенную трубу нужного диаметра. Но если подходящей трубы нет, то придется подогнать соответствующую металлическую ленту или пластину. Я нашел обычный старый хомут и внедрил его в устройство. На фото видно процессы модернизации старой железяки под диаметр посадочного на болгарку.
В процессе работы над ведущим роликом — болгарка умерла. Пришлось наш хомут переделывать под более мощную, новую болгарину Bosch.
Оно и к лучшему. Увеличивая диаметр посадочного — приспособили пластину-держатель для кожуха. Кожух лучше сделать съемным. Гораздо удобнее работать.
Совет. Если зажим на болгарку не удается подогнать должным образом, ножно подложить медную пластинку. Ну а если совсем заморочиться! То несущее крепление гриндера к болгарке, можно доделать на болтах к подошве УШМ. Тогда это точно будет отдельный инструмент))).
Довариваем к кольцу металлический квадрат и делаем в нем резьбовое соединение на болт.

Свариваем держатель в перпендикуляр к нашему упору-держателю. Лучше все делать по месту. Лента будет ходить по заданному направлению. Ну а если произошло фиаско, сварка оказалась кривой, а переваривать по каким-то сложносочиненным причинам влом — придется уже мудрить с тонкими настройками у основания… (короче ослаблять гайку на кольце-зажиме и искать нужное положение). В зависимости от предполагаемых задач навариваются упоры под ленту. Пока я приварил один для шлифовки и заточки, но полагаю установлю и полукруглые, дабы трубы проходить было по-проще.

Про ведущий ролик наглядно показано в видео… А так… делается из дерева. Берется соединительная гайка М14. Деревянный квадрат по высоте. Ширина с запасом… Сверлиться отверстие по центру перьевым сверлом, помещается гайка и заливается эпоксидной смолой. Далее убираются излишки древесины в черновую, что бы это было похоже на ролик. Нюансы доделываться прямо на УШМ с помощью напильника. Как то так. Есть одна тонкость, правда. Если болгарка мощная и оборотистая -ролик по-больше. Если слабовата по меньше.

В итоге, получилось вот такое приспособление насадка для болгарки. Шлифовать металл, дерево, точить инструмент — одно удовольствие! Надеюсь данная статья поможет сделать Вам свой гриндер.

Процесс изготовления гриндера, также показан в этом видео:

Топ-3 способа изготовления ленточного гриндера

Обзор возможных вариантов изготовления гриндера своими руками. Как сделать ленточный гриндер в домашних условиях из болгарки, дрели, двигателя от стиральной машинки. Как сделать поворотный стол для станка.

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера — 15÷30;
• лаковые покрытия — 5÷15;
• древесина мягких и хвойных пород — 12÷20;
• изделия из углеродистой стали — 25÷30;
• пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту. Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

Как сделать гриндер из дрели

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру. Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер). Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

А что вы думаете по этому поводу? Поделитесь, пожалуйста, в комментариях своими соображениями.

Сообщества › Сделай Сам › Блог › Насадка-гриндер на болгарку. Фото, размеры, видео.

Ух! Как давно я мечтал о гриндере. Когда дело касается сварки, обработки металла и дерева – вещь просто незаменимая. Стал искать варианты. Хотелось что-то недорогое, мощное, простое. Станок в моем случае пока не годился – думал о мобильном, универсальном и компактном устройстве. Смотрел насадки из Китая, но признаться, это больше по части женского маникюра и педикюра… Как бы их не рекламировали и не делали на них обзоры… Такими штуками швеллер 20-ый от ржавчины для сварки или покраски, с одного захода не приготовишь.
Решил сделать себе универсальную насадку-гриндер. Да и лишняя болгарка в гараже имелась…
1) С начало принялся за направляющую-упор. Лента гриндера приводиться в движение деревянным роликом, который накручивается на вал УШМ. (Резьба М14. Стандарт). Дабы это все крутилось, работало и не соскакивало – нам потребуется соответствующий упор.
Рабочую ширину ленты для гриндера я взял 4 см. Это для стандартной покупной ленты: 100х610 мм. Лучше ничего не мудрить и не клеить ленты, как практикуют некоторые! Ленту будет постоянно рвать. Проверено. От 4 см и будем отталкиваться! Нарезается лента просто – ножницами.
Первым делом изготавливаем ведомую каретку. Для этого потребуется 4 подшипника. Насаживаем их на вал и закрепляем на рогатке. Чтобы каретка не гуляла из стороны в сторону, можно подложить шайбы с внутренней стороны. Все свариваем. Если нет токарного станка, и подобную втулку под подшипники не выточить – не страшно. Все это дело можно насадить на обычный металлический прут под диаметр обоймы подшипников и приварить. Рогатину при этом не придется делать из двух частей под пазы токарной втулки.
Кстати, совсем не обязательно, что бы рога каретки выходили за радиус подшипников. Т.е были, как доп-направляющая. Если все сделано аккуратно, лента и так не будет вращаться по заданному направлению, не пытаясь предательски выскочить.
2) Затвор. Назовем это так. Это средняя часть конструкции, в которую вставляется наша рогатка, а другая часть приваривается к хомуту. Делается запредельно просто. Потребуется две профильные трубы. Та часть, которая приваривается к рогатке 1.5 см, наружную часть берем большим размером и подгоняем. Как видно в видео решили данную ситуацию на месте. Чтобы не было люфта в направляющей, разрезали наружную трубу пополам и заварили заново.
Теперь все в сборе, ничего не люфтит, настало время пружины. Здесь все подбирается абсолютно интуитивно! Но качество работы гриндера напрямую зависит от выбора напряжения!
Для удобства замены ленты, делаем продолговатое отверстие в наружной трубе, а во внутренней салазки приспосабливаем ручку. Делаем отверстие с резьбой под обычный болт М6, причем насквозь, в двух стенках трубы. Не забываем про шайбу. Хотя, лично я, ручку снимаю после установки ленты.
3) Изготавливает зажим на болгарку. Для этого можно отрезать толстостенную трубу нужного диаметра. Но если подходящей трубы нет, то придется подогнать соответствующую металлическую ленту или пластину. Я нашел обычный старый хомут и внедрил его в устройство. На фото видно процессы модернизации старой железяки под диаметр посадочного на болгарку.
В процессе работы над ведущим роликом — болгарка умерла. Пришлось наш хомут переделывать под более мощную, новую болгарину Bosch.
Оно и к лучшему. Увеличивая диаметр посадочного — приспособили пластину-держатель для кожуха. Кожух лучше сделать съемным. Гораздо удобнее работать.
Совет. Если зажим на болгарку не удается подогнать должным образом, можно подложить медную пластинку. Ну а если совсем заморочиться! То несущее крепление гриндера к болгарке, можно доделать на болтах к подошве УШМ. Тогда это точно будет отдельный инструмент))).
Довариваем к кольцу металлический квадрат и делаем в нем резьбовое соединение на болт.

4) Свариваем держатель в перпендикуляр к нашему упору-держателю. Лучше все делать по месту. Лента будет ходить по заданному направлению. Ну а если произошло фиаско, сварка оказалась кривой, а переваривать по каким-то сложносочиненным причинам влом — придется уже мудрить с тонкими настройками у основания… (короче ослаблять гайку на кольце-зажиме и искать нужное положение). В зависимости от предполагаемых задач навариваются упоры под ленту. Пока я приварил один для шлифовки и заточки, но полагаю установлю и полукруглые, дабы трубы проходить было по-проще.

5) Про ведущий ролик наглядно показано в видео… А так… делается из дерева. Берется соединительная гайка М14. Деревянный квадрат по высоте. Ширина с запасом… Сверлиться отверстие по центру перьевым сверлом, помещается гайка и заливается эпоксидной смолой. Далее убираются излишки древесины в черновую, что бы это было похоже на ролик. Нюансы доделываться прямо на УШМ с помощью напильника. Как то так. Есть одна тонкость, правда. Если болгарка мощная и оборотистая -ролик по-больше. Если слабовата по меньше.

В итоге вышло очень полезная самоделка. Шлифовать металл, дерево, точить инструмент — одно удовольствие! Надеюсь данная статья поможет сделать Вам свой гриндер. Всем спасибо!

Ленточный гриндер для УШМ Drillpro Angle Grinder

Небольшой обзор приставки-адаптера для УШМ («болгарки»), для конверсии ее в ленточный заточной гриндер.
Интересно было, насколько он работает и можно ли этим пользоваться.

Гриндер — шлифовальный станок (ленточный гриндер). Используются «бесконечные» ленты. Чем шире и длиннее лента, тем больше производительность станка. Используются для обработки деталей, заточки и сведения ножей.

Характеристики:
Brand: Drillpro
Type: Belt Sander Grinder
Name:Belt Sander Attachment Use in Angle Grinder
Material:Aluminum Alloy + Cast Iron Casting
Conneting:Spindle M10
Fit for:M10 Spindle Angle Grinder
Belt size:540x30mm
Belt Grit:80 / 120 / 150 / 180 / 240
Use to:Polishing Wood, Metal, Stainless Steel and etc.

Размеры элементов для справки

Пришел упакованный в простой пакет, без коробки

Комплект:
1 x Belt Sander Attachment
1 x M10 Adapter
5 x Sanding Belts 540x30mm

На вид обычный недорогой китайский гриндер. Здесь уже были обзоры подобного на двигателе RS550 (от шуруповерта)

Присутствует натяжитель.

Причем пружина мощная. Есть регулировка наклона натяжного ролика (смещает ленту)

Столик для детали. Есть наклон с фиксацией

Крепление под УШМ (шейка 43 мм)

Тут 2 нюанса. Во-первых, этот гриндер по маленькую болгарку.

Во-вторых, под шпиндель М10. Это китайские болгарки.

Вот такой приводной алюминиевый ролик в комплекте

На УШМ с М14 не подойдет.

Устанавливаем УШМ и ролик на гриндер

Я уже сказал, что в комплекте есть ленты 540x30mm (5 шт)

Натягиваем ленту.

Для сравнения — широкая лента из Леруа Мерлен.

Широкую ленту просто достаточно распустить (по ширине хватает на 2 с запасом)

Дома пылить не хочется, а на улице — без проблем. Для этого и аккумуляторная УШМ

Включаем, проверяем. Очень желательно наличие регулировки оборотов на УШМ

Снимаю и пробую одной рукой, несколько неудобно)))

Можно столик выставить, можно с рук. Соблюдаем ТБ!

Гриндер точит. При опрелеленной сноровке можно соблюдать и требуемый угол заточки.

Видео из описания товара

Что я могу сказать. Работает. Производительность ленты приличная, можно затачивать ножи и обрабатывать детали. Сводить ножи вряд ли получится, так как маловата лента и мощность гриндера.
УШМ нужна с регулировкой оборотов (или как у меня, на 2 режима вращения).
Ленты есть в леруа-мерлен, не очень дорогие. Это плюс.
Минус: подшипник на УШМ убьется быстро, так как натяжение ленты и боковая нагрузка на вал УШМ высоки.

Как вариант — поставить старую маленькую УШМ и забыть. Можно переточить под М14 (нужно будет делать приводной ролик под ленту 30мм «бочкой»).

Я рассматриваю вариант на замену УШМ на двигатель, например, от стиральной машинки. Тогда и обороты можно будет регулировать, и вопросов к подшипнику не будет. Да и мощность будет повыше…

В любом случае, интересный вариант, понять нужен ли тебе гриндер или нет. Профессиональные гриндеры стоят на порядок дороже.
