Настольный вращающийся вентилятор своими руками

Как сделать USB вентилятор своими руками?

Нередко старые компьютеры и их элементы отправляются в утиль или пылятся в кладовке. Увы, даже устаревшие агрегаты можно использовать для решения различных бытовых задач, среди которых большой популярностью пользуется USB вентилятор. Такое устройство можно использовать как для спасения от летнего зноя, так и в качестве дополнительного охлаждения тех же ноутбуков. Далее мы рассмотрим, как собрать USB вентилятор своими руками из подручных материалов.

Что понадобится для изготовления USB вентилятора?

Для этого вам понадобится любой ненужный электрический привод, наиболее актуальным является старый кулер. Так как он конструктивно уже имеет лопасти и питается номинальным напряжением в 5В, получаемым от USB разъема. Также на эту роль подойдет и моторчик от детской игрушки, который можно запитать от тех же 5В. Из двух этих устройств можно изготовить и систему принудительного охлаждения, и мини-вентилятор.

Помимо двигателя вам понадобятся:

  • Канцелярский нож и электролобзик;
  • Старый шнур с USB разъемом;
  • Изолента, болты или саморезы, клей и приспособления для его использования;
  • Паяльник с припоем;
  • Фанера или пластик для корпуса;
  • Лазерные диски для лопастей и подставки.

Последние два пункта будут использоваться на выбор – фанера или пластик пригодятся в тех ситуациях, когда вам нужно собрать корпус подставки для нэтбука или ноутбука достаточной прочности. А лазерные диски для настольного мини-вентилятора. Рассмотрим оба варианта изготовления USB вентилятора в домашних условиях.

Способ №1 — подставка для ноутбука из старого кулера

Наиболее сложным моментом будет изготовление корпуса. В зависимости от веса устройства, вам понадобится соответствующий материал. К примеру, тонкий пластик может сломаться под весом тяжелого ноутбука, нетбук куда легче, поэтому для него подойдет и пластиковая подставка.

Весь процесс изготовления USB вентилятора не займет много времени и будет состоять из таких этапов:

  • Приложите сам кулер к обратной стороне пластиковой или деревянной конструкции и отметьте карандашом или саморезом места крепления;
  • Отступите от намеченных точек крепления и вырежьте отверстие для вентилятора при помощи ножа или электролобзика;
  • При помощи саморезов или болтов прикрепите USB вентилятор к корпусу; Рис. 1: Прикрутите USB вентилятор
  • Для обеспечения нормального размещения на столе, приклейте или прикрутите к подставке ножки (подойдут как четыре по углам, так и две сплошные по противоположным краям), их высота должна быть больше толщины USB вентилятора;
  • От юсб шнура отрежьте ненужный конец, на его месте вы обнаружите четыре жилы, две из них вам понадобятся для питания, как правило, красного и черного цвета, а вторые две необходимо обрезать, чтобы не мешали; Рис. 2: из USB возьмите красный и черный провод
  • Обрежьте изоляцию с краев красной и черной жилы, приблизительно на 10 – 20 мм;
  • Если вывод кулера остался в виде клеммы, вставьте в него концы от юсб провода, в противном случае провода от вентилятора нужно зачистить, как и шнур; Рис. 3: зачистить провода кулера
  • Для этого обрежьте провода питания двигателя и удалите с них крайнюю изоляцию на 10 – 20 мм, соедините с выводами шнура питания, спаяйте и заизолируйте.

Самодельный USB вентилятор готов к использованию в качестве охлаждающей подставки для вашего ноутбука. Обратите внимание, место сращивания проводов лучше спрятать под корпусом и приклеить при помощи изоленты или клея, чтобы провода не болтались от вибрации. Сам USB вентилятор может питаться как от разъема устройства, так и от розетки через переходник.

Способ № 2 — Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

  • Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
  • Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
  • Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
  • Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина. Рис. 5: вставьте моторчик в пластиковый флакончик
  • Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру
  • Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
  • Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

  • В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
  • Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
  • Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались. Рис. 9: Приклейте крыльчатку на вал
  • Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод. Рис. 10: изготовьте ножку для вентилятора
  • Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество. Так как важно добиться максимальной прочности. Рис. 11: закрепите вентилятор на ножке

Ваш настольный USB вентилятор готов к использованию – можете установить его в любую точку и подключить к источнику питания в 5 В. Если вы хотите запитать его от розетки, а не от USB разъема компьютера, используйте переходник для зарядки.

Как сделать безлопастной вентилятор своими руками/How to make a DIY safe fan

Посмотрел на пост http://pikabu.ru/story/_5042104 решил узнать принцип, оказывается это можно сделать своими руками!

Зима лето близко!

Дубликаты не найдены

Прочел – безлопастной. На второй минуте появляется. кулер.

Даже в Dyson Air Multiplier есть лопасти, так что к сожалению – он всё таки не на чёрной магии, хотя стоит как на ней ):

В оригинале фишка в том, что эта турбина очень быстро и тихо вращается, а с простым кулером это все теряет смысл, т.к. появляется шум.

Безлопастный вентилятор, он же – турбина Тесла.

А тут – направляющая насадка, не более того.

Мммм. звук болида так и шепчет под ушко ^^

скорее змеиное шипение.

Какой в нем смысл? Вентилятор без этой идиотской лишней конструкции будет дуть явно эффективнее, чем с ней.

Конечно аэродинамика у самопального никакая, так что никаких x15

Покажите мне, где у этого самопала наклонный профиль, регулятор оборотов, регулировка наклона, и какое вообще он имеет отношение к этому видео.

Обычный кулер для этого не подойдёт, нужен кулер с крутозагнутыми лопастями (типа турбинного колеса) да и обороты должны быть выше.

Самодельная гидропонная установка

Гидропоника своими руками. Шесть бутылок, один контейнер и десяток сантехнических труб. В качестве насоса использована помпа от садового фонтанчика.

Делаем ГИДРОРАСПРЕДЕЛИТЕЛИ для МИКРО RC МОДЕЛЕЙ, МИКРОГИДРАВЛИКА

Подробная инструкция по изготовлению микро гидрораспределителей роторного типа, для управления гидроцилиндрами на микро радиоуправляемых моделях в 50 и 43 масштабах.

Первый нож

Привет, в этом посте я покажу и расскажу про первый из сделанных мною ножей.

Читать еще:  Как построить тёплую беседку?

Довольно долго зрела идея последовать примеру других простых человеков и изготовить что-нибудь эдакое.

Для старта очень важно было найти простые в обработке материалы.

Ковать железки занятие увлекательное, но у неопытного может оказаться недостаточно воли, засцал короче. Печку складывать, кувалдой махать, в другой раз, думал я.

На мое счастье был найден циркулярный диск. После, довольно быстро нарисовался шаблон.

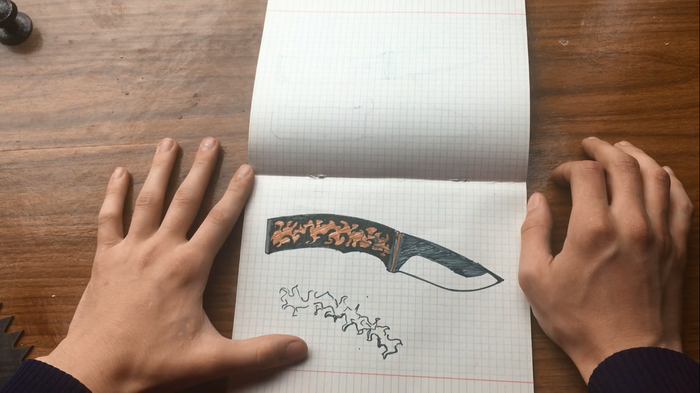

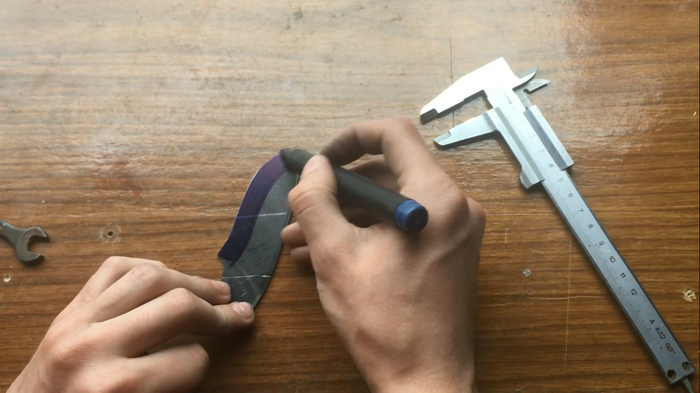

Шаблон приложил к диску, обвел и начал выпиливать.

Не удалось идентифицировать диск, если вы разбираетесь подскажите пожалуйста. Диск явно каленый, что напильник, что пилы по металлу его не берут. Зубья треугольные, перпендикулярны к центру.

Дабы не запороть заводскую закалку, пилил короткими подходами и охлаждал водой.

(Если закаленный металл перегреть, он потеряет свои свойства твердости)

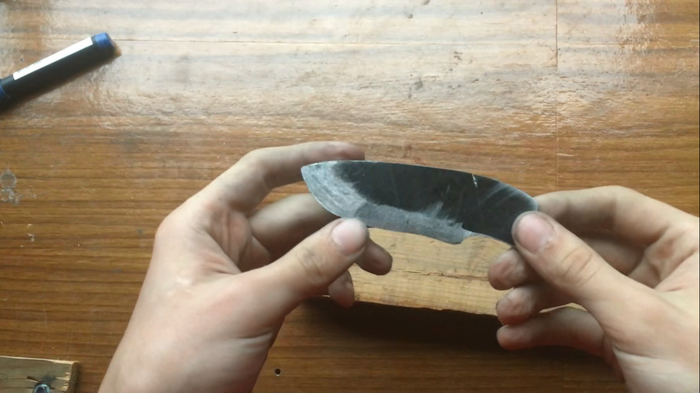

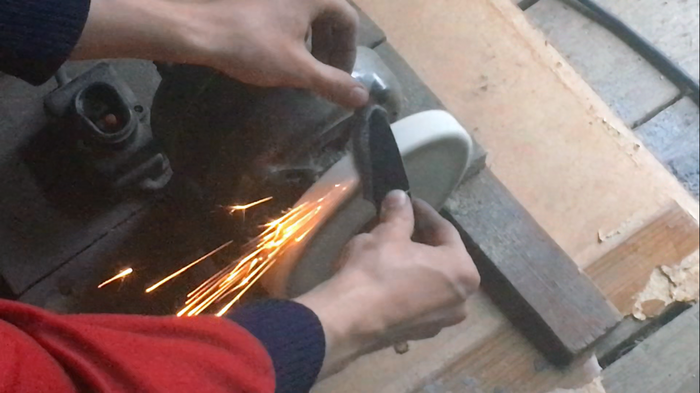

Продолжаю отпиливать все лишнее и дополнительно обтачиваю на наждаке.

Далее, чтобы нож мог резать, надо бы сделать спуски. Отмечаю их границы маркером и снова иду к наждаку.

Прокаченные дядьки используют специальные приспособы, с помощью которых, они могут выдержать нужный угол для спусков и режущей кромки ножа.

Думаю, вы уже догадались 🙂 У меня такой нет, все на глаз.

Выглядит не очень. Это не страшно. Полировка скроет недочеты.

Следующим шагом делаю рукоять.

Использую сосновый брусок. Первый шаблон был безвозвратно утерян. На утро сделал новый.

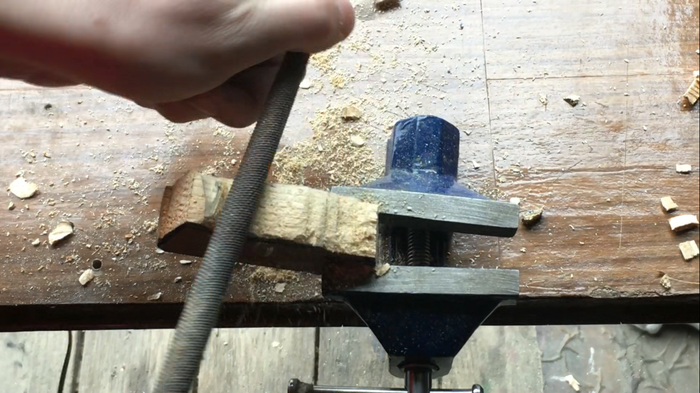

Немного поработать напильником.

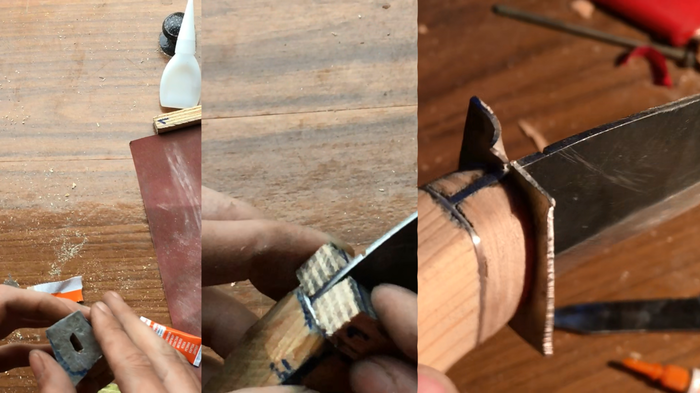

Собираю больстер (переднюю часть рукояти).

Для него напилил два кусочка сантиметровой фанеры и три алюминиевые пластинки.

Сверлю отверстие для хвоста клинка и начинаю склейку. Клею на супер клей, да не очень надежно, но прошло уже больше полугода и нож не развалился. Как крепил хвост не помню 🙂

Вроде бы, посадочное место сразу удачное получилось – клинок крепко сидел и без вспомогательных средств.

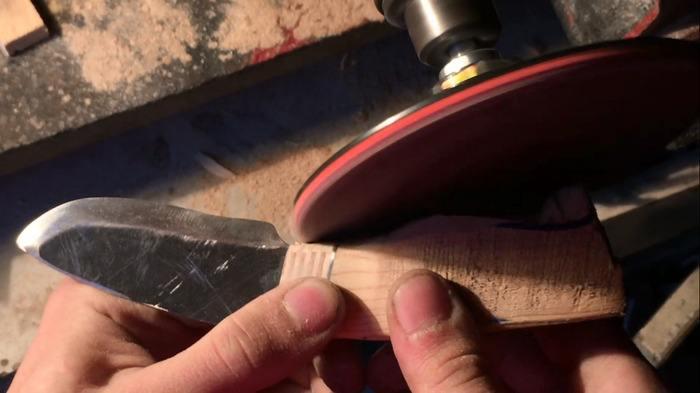

Далее мое любимое – выточка рукояти на наждачной тарелке.

Опорная тарелка и наждачка разной зернистости, ммм. Без всякого усилия стачивается как деревяшка, так и алюминий.

Только маску обязательно надеть. Вся эта пыль до добра не доводит.

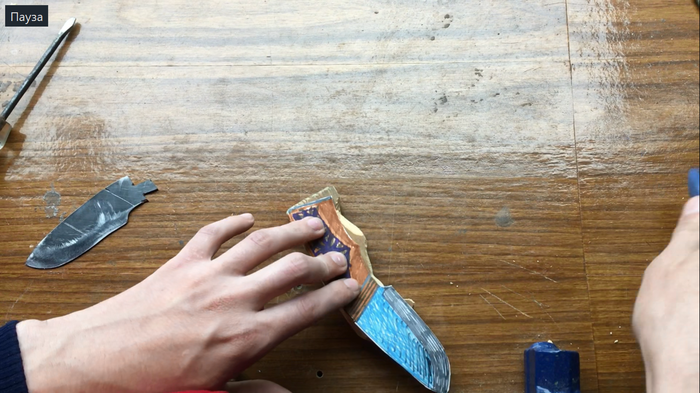

Промежуточный результат и покраска. Крашу морилкой цвета “Мокко”.

Фанера выглядит офигенски!

Далее то, что нужно было сделать в начале.

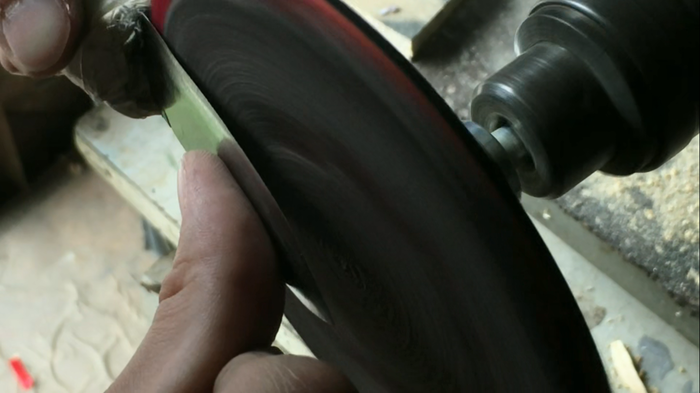

Все та-же опорная тарелка, разные наждачки, да паста гои как финиш.

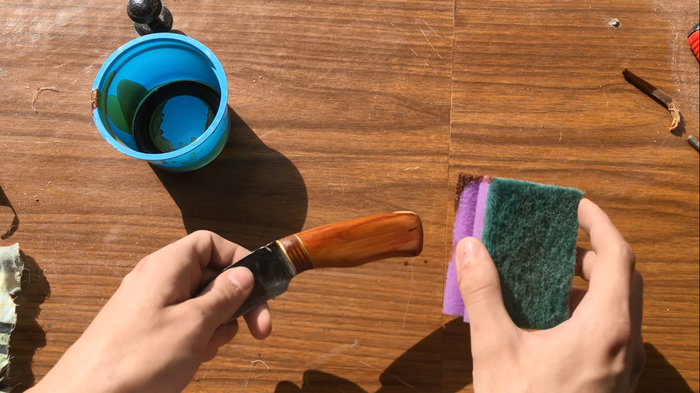

И получается вот такой вот красавец!

Деревяшку стругает, бумажку режет, волос бреет.

Есть видео, но оно скучноватое.

Спасибо что смотрели 🙂

Спасибо комментаторам из прошлого поста, повеселили, без вас я бы не стал делать новый.

Как сделать мультик из LEGO на телефоне?

Привет! Наконец-то дошли руки сделать краткий, но ёмкий гайд по приложению для съёмок stop motion анимации на телефоне. Называется оно – Stop Motion Studio (или просто Кукольная Мультипликация). Скачать его можно в App Store или Play Market. Есть платная и бесплатная версия. В бесплатной версии вполне достаточно функционала, водяных знаков нет, ограничений по длительности ролика тоже. Так что берём её.

Советую использовать гарнитуру в качестве пульта ДУ, очень удобно. Подсоединили, включили приложение и жмакаете на кнопку регулировки громкости, чтобы сфотографировать. Это спасает от дёргания телефона и лишних теней в сцене.

Пупс-процесс

Привет всем подписчикам и рукодельникам!

Уже несколько раз меня просили показать процесс лепки пупсов, но руки у меня никак не доходили. Сегодня я наконец-то исправлюсь и расскажу как делаются такие фигурки. Материалом будет очищенная волжская глина с добавлением шамота, поэтому цвет почти черный, а в качестве примера будет новый пупс-мороз. =)

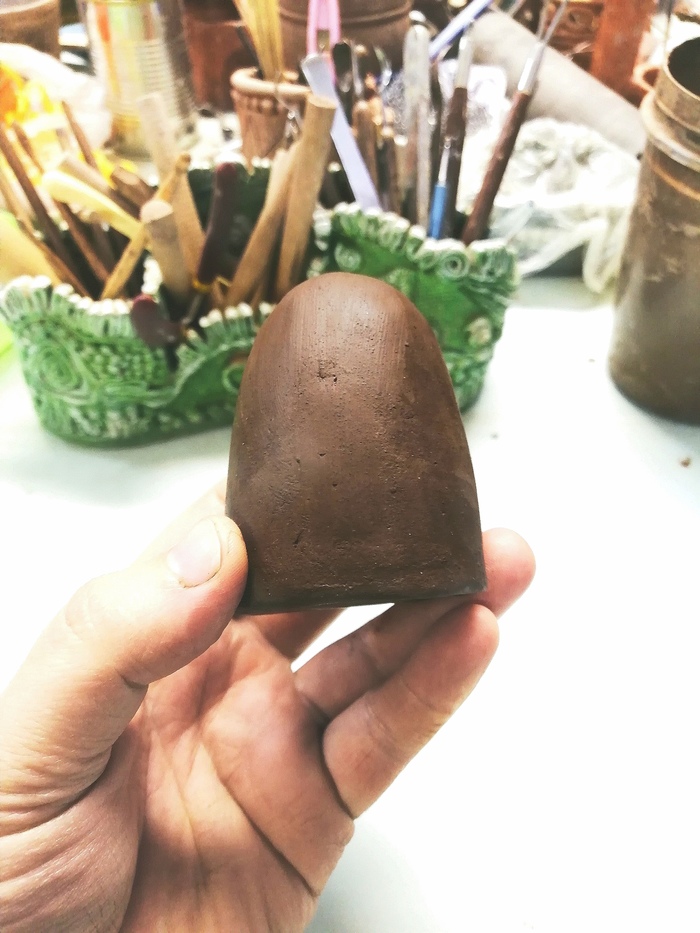

Итак, начинается всё с заготовки:

Идея такой заготовки пришла по ходу изобретения самого формата пупсов. Пробовал другие, но шарм теряется.)

Теперь начинаем постепенно добавлять элементы, исходя из размера и последовательности дальнейшей проработки деталей.

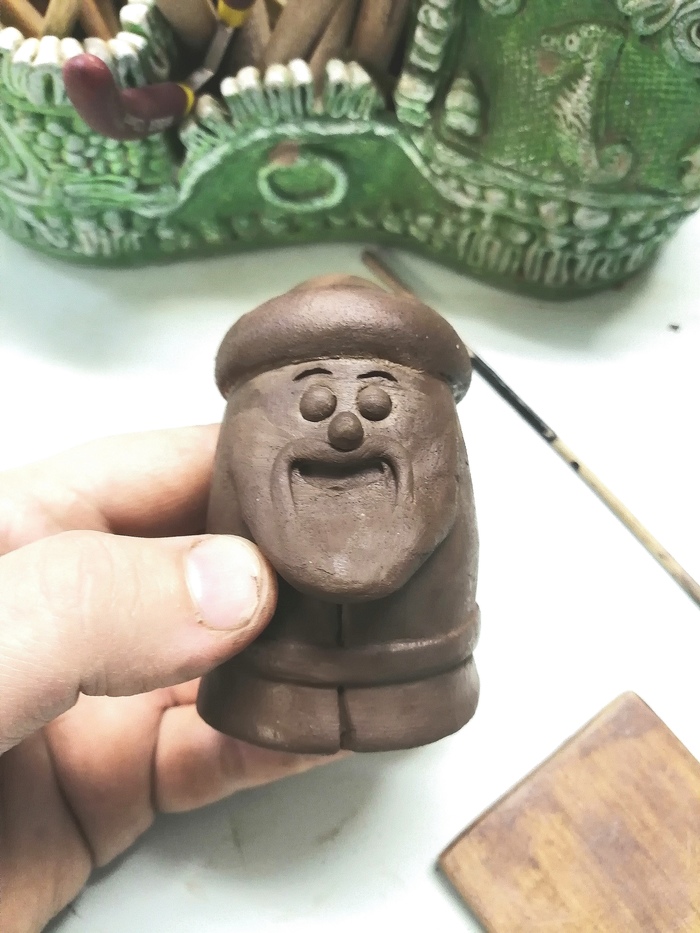

– Лицо и детали туловища:

– Ноги и подставка для удобства дальнейшей работы:

– На всякий случай добавим дедушке средство для самообороны.)

– Очень важный момент – необходимо соединять между собой все полости, образовавшиеся внутри фигурки и делать газоотводные отверстия, т.к. при обжиге изолированная полость может взорвать всю работу.

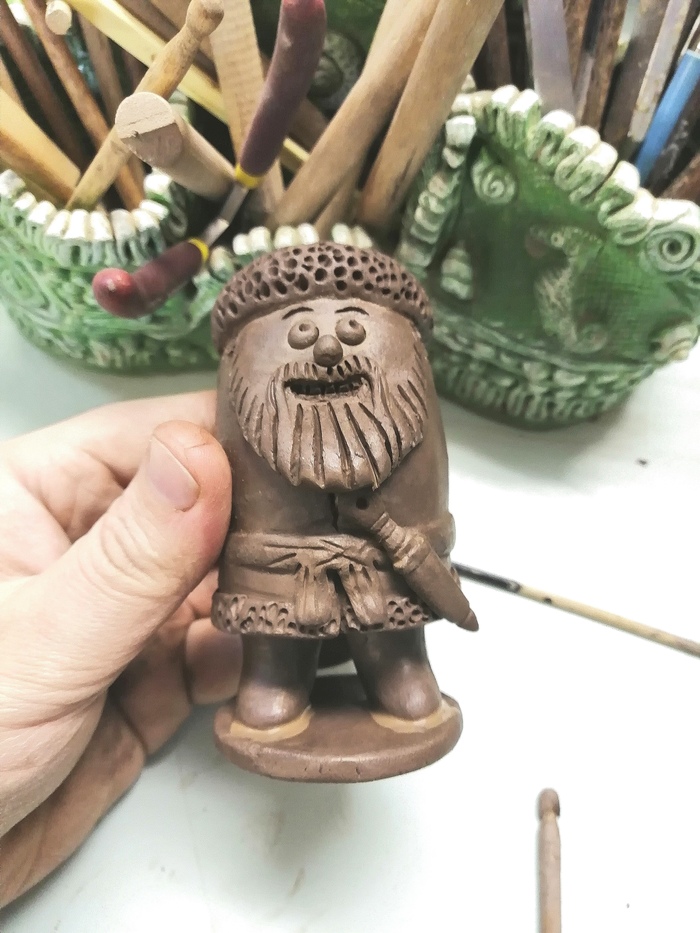

– Крепим реквизит и всё – теперь наш пупс готов к сушке:

Так же строится работа и с другими статуэтками. В конце закреплю анимацию для лентяев.=)

Спасибо за внимание!)

Сделал глобусы из фанеры

Будучи предпринимателем, иногда попадаются мне в руки очень интересные и креативные заказы, где требуется не просто произвести товар по тех заданию заказчика, но и самим скреативить конструктив изделий.

Недавно поступил заказ оформление одной из аудиторий нашего вуза (Химтех).

Нужно было сделать глобус из фанеры, в котором светилось бы нечто похожее на лампы Эдиссона. итого 24 глобуса.

За работу мы взялись.

Скреативили каркас глобуса из 6 видов ламелей (фанера 4мм)

Все чертили в Компас и далее в объеме делали сборку.

Детали резали лазером, потом шлифовали огар

Детали до и после шлифовки.

Потом все склеили на ПВА, покрыли пропиткой Тиккурила.

Получились вот такие полусферы из фанеры. Диаметр 300мм

Скрепляли половинки на болтики 3мм.

В итоге вот такая красота получилась. Какая-то молекула. Химики же :))))

Заодно и буквы на стену им запилили.

Ну и сам видосик о процессе изготовления.

Если нужны чертежи – пишите – мы поделимся :)))))

К посту о разборке принтера- изготовление минидрели, бормашинки из двигателя принтера…

Моторчики, остатки труб, неисправные электроприборы и прочее не спешите выкидывать. Они могут пригодится для ваших самоделок. В данной самоделке я использовал двигатель от принтера Canon MP160, кусок трубы, колпачки от дезодоранта и трехкулачковый патрон купленный на Али.

Двигатель на 24вольта питается от любого источника питания до 24В(в том числе и из БП от того же принтера). Присутствие регулировки напряжения дает возможность изменения оборотов двигателя мини дрели.

Хорошо очищает ржавые детали.

Корпусом служит пластиковая труба, крышки из колпачков дезодоранта. В задней крышке установлен тумблер питания.

Почти бесплатный легкий, небольшой и очень удобный электроинструмент для начинающего самодельщика. Универсальность применения с большим выбором насадок. Вполне достаточная мощность. Единственная покупная деталь-трехкулачковый патрон с переходником под вал диаметром 3,17мм фиксируется на валу двигателя двумя винтами. Патрон зажимает инструмент до 3,5мм.

Самодельная БОРМАШИНКА она же МИНИ ДРЕЛЬ, ГРАВЕР, ШЛИФ МАШИНКА, для кого то ДРЕМЕЛЬ

Как сделать вентилятор

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру. Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме. Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

  • двигатель
  • лопасти для вентилятора
  • подставка
  • источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Читать еще:  Виброванна для очистки мелких деталей от ржавчины

Пробный запуск и балансировка

Проделываем отверстие в самом центре втулки (с помощью шила), насаживаем на ось моторчика, проводим тестовое включение. Разумеется, перед сборкой необходимо согласовать угол атаки лопастей с направлением вращения моторчика. Иначе вентилятор будет дуть в обратную сторону. Если присутствует вибрация — пропеллер легко отбалансировать, просто подлезая лопасти. Убедившись в том, что пропеллер крутится ровно, и дует куда требуется, приклеиваем моторчик на стойку. Клея не жалеть!

Соединяем шнур USB с питающими проводами двигателя. Конечно, лучше сделать это с помощью паяльника, но учитывая мизерную мощность — можно обойтись простой скруткой. Главное, не забыть заизолировать соединение с помощью изоленты или скотча.

Как определить питающие контакты USB провода

Любой разъем USB состоит из 4 контактов. Средние нас не интересуют, это информационные провода. Питание 5 вольт находится на крайних контактах. Распайка на иллюстрации:

Если вы перепутаете полярность — ничего страшного не произойдет. Просто моторчик будет крутиться не в ту сторону. Как определить напряжение питание двигателя? Искать маркировку незачем. Если в игрушке (где он был установлен) питание от трех батареек (по 1.5 вольта) — значит мотор на 5 вольт. Если от двух батареек — для USB питания он не подойдет.

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Где взять электромотор

В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.

Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.

Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.

Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.

Эстетика из пластиковой бутылки

Если вы хотите не только свежего воздуха, а чтобы изделие радовало глаз — используем другие материалы. Базовые комплектующие остаются прежними: двигатель от детской игрушки и старый шнур USB. Кстати, можно подключить такой вентилятор к розетке 220 вольт, используя зарядное устройство для смартфона (с тем де USB портом).

Изюминка конструкции — корпус. Пропеллер изготавливается из пластиковой бутылки. Закрученная пробка послужит осевой втулкой. Стойку можно изготовить из связки соломинок для коктейля.

Элегантное основание собираем из второй ПЭТ бутылки и приклеенного снизу компакт диска. При наличии бесплатных комплектующих, можно установить разъем и выключатель.

Несмотря на «легкость» конструкции, вентилятор получился достаточно устойчивым. При необходимости, можно положить в корпус какой-нибудь груз.

Использование фабричных деталей

Возвращаемся к наличию в домашней мастерской условно ненужных комплектующих для компьютера. Например, кулер от блока питания или системного блока.

Электрическая часть работы сводится к минимуму. Если питание 5 вольт — работаем по схеме: USB кабель. Для подачи 12 вольт придется подыскивать блок питания, или зарядное устройство для телефона. Кроме того, встречаются «турбинки», которые подключаются к сети 220 вольт.

Собственно, чтобы сделать вентилятор из кулера от компьютера, достаточно закрепить его на какой-нибудь подставке. А если вместо USB шнура использовать батарейки, поток свежего воздуха можно организовать в любом месте.

Видео по теме

Как отремонтировать бытовой вентилятор

При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.

Основные неисправности

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Главное отличие настольного кулера от напольного – это высокая стойка в напольном варианте. В остальном конструкции идентичны.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

  • агрегат не включается, сетевая лампочка не горит;
  • аппарат не работает, но лампочка горит;
  • лопасти кулера плохо вращаются;
  • агрегат не поворачивается в стороны;
  • кулер издает гудение и не вращается.

Агрегат не включается

В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.

Лампочка не горит

Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.

Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.

Лампочка горит

Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.

Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.

При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.

Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

  1. Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.
  2. После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
  3. Снимите заднюю защитную сетку, открутив еще одну гайку.
  4. Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
  5. Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
  6. После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
  7. Включите агрегат и проверьте силу потока воздуха.
Читать еще:  Все способы очистки утюга снаружи

Вентилятор не поворачивается в стороны

Как починить напольный вентилятор, если он перестал крутиться (поворачиваться) по сторонам? Все дело в кривошипе, крепежные винты которого могут ослабиться или выкрутиться. Чтобы узнать это, потребуется разбирать корпус мотора. Если при работе агрегата повороты корпуса происходят с задержкой или полной остановкой, то следует проверить шестеренки в редукторе на предмет зацепления. Также необходимо проверить сам переключатель редуктора, а именно – перемещение его вверх и вниз.

Разберите редуктор и извлеките главную шестеренку. Вал также придется вытягивать. Нанесите смазку на все подвижные элементы и соберите редуктор. Если шестерни сильно износились, они требуют замены, хотя найти аналоги сломавшихся деталей для вентилятора довольно сложно. В таком случае, придется собрать агрегат без редуктора и пользоваться кулером в обычном режиме, когда воздушные массы будут двигаться в одном направлении.

Кулер издает гудение и не вращается

Случаи, когда не крутится вентилятор, и при этом мотор гудит, встречаются довольно часто. Причин, вызывающих данную поломку, может быть несколько:

  • отсутствие смазки на подшипниках (что делать, говорилось выше);
  • выход из строя конденсатора;
  • неисправность электродвигателя.

Выход из строя конденсатора

Ремонт напольного вентилятора в данном случае сводится к проверке емкости конденсатора с помощью тестера. Чтобы добраться к радиодетали, потребуется разобрать корпус мотора. Подробное описание, как разобрать корпус, было приведено выше. После снятия кожуха вы увидите конденсатор, закрепленный на двигателе.

У представленного прибора емкость конденсатора равняется 0,85 микрофарад. По этой причине, на приборе необходимо выставить значение в пределах от 2 микрофарад до 200 нанофарад, как показано на рисунке ниже.

В данном случае, после подключения конденсатора к прибору видно, что его емкость равняется 0,841 микрофарад. Если учесть погрешность ± 5%, то емкость радиодетали находится в пределах нормы, и она не является причиной того, что кулер перестал работать.

Неисправность двигателя

При ремонте вентилятора своими руками, в поисках поломки также необходимо “прозвонить” электродвигатель. Если он неисправен, то аппарат включаться не станет и будет издавать гудение. Необходимо измерить сопротивление на двух обмотках статора, предварительно отсоединив провода, идущие к ним, как показано на следующем рисунке.

Как видно, сопротивление также находится в пределах нормы, поскольку его значение равняется 1215 Ом (1,2 кОм). В противном случае, аппарат загудит, но не включится. В такой ситуации потребуется перемотка двигателя в специальной мастерской.

Аппарат сильно шумит

Поскольку пропеллер агрегата, главная задача которого — создавать поток воздуха, делается из пластика (не всегда качественного), то велика вероятность деформации последнего. Обычно это происходит, если агрегат оставить на долгое время под прямыми солнечными лучами, или возле источника высокой температуры. При деформации нарушается равновесие между лопастями, что и вызывает сильную вибрацию и шум при нормальном потоке воздуха.

Также вибрация вала может появляться из-за разболтавшейся от длительной эксплуатации втулки подшипника скольжения.

Нередко при падении аппарата, когда лопасти крутятся, деформируется защитная решетка. При ударе о нее вращающегося пропеллера, одна из лопастей может сломаться.

Подводя итог, можно сказать, что в разных моделях вентиляторов основные узлы и управляющие элементы могут выглядеть по-другому. Но принципы диагностики и устранения неисправностей от этого не меняются.

Самые надежные вентиляторы 2018 года

Настольный вентилятор Mystery MSF-2428

Делаем настольный USB вентилятор своими руками

Для изготовления USB вентилятора нам понадобятся:

электродвигатель от игручечной машинки,
кабель с USB разъёмом = max 2.5W,
2 CD или DVD диска,
кусочек бумажной или пластиковой трубки,
пробка от винной бутылки.

Предварительно размеченный CD диск разрезаем делая из него клыльчатку (лопасти) вентилятора.

Нагревая над пламенем свечи, подгинаем лопасти

Вот что получилось

В центр диска свтавляем пробку от вина

Закрепляем моторчик на трубке

Трубку с моторчиком приклеиваем к нижнему CD диску, который выполняет функцию подставки. Собираем все детали вентилятора.

Вентилятор готов. Запускаем его

В жаркую погоду особенно приятно будет иметь у себя такую штучку.

  • Блог пользователя – Антон
  • Войдите, чтобы ответить
  • 105872 просмотра

Комментарии

гдето на ютубе лежало видео помогите найти

  • Войдите, чтобы ответить

  • Войдите, чтобы ответить

Слушайте народ. я вот сделал вентилятор этот от usb.. так вот в чём вопрос когда я его включаю он крутится нормально но дует на зад в чём проблемма. подскажите плиз)))

  • Войдите, чтобы ответить

попробуйте поменять + и –
или
лопости согнуть, чтобы дуло куда надо

  • Войдите, чтобы ответить

Антонище ты меня спас=))) вообще из головы вылетело + и – скрепить как надо)) спс)

  • Войдите, чтобы ответить

  • Войдите, чтобы ответить

Прикольная вещь)))Надо себе такой вентилятор замутить)))

  • Войдите, чтобы ответить

Сделал себе такой)Только подставку из 8 дисков сделал)Включаю,он на месте не стоит,начинает крутится по кругу по чуть-чуть на подставке)Оказывается поверхность стола очень гладкая,и я под низ ещё приклеил резину)Теперь всё чётко)Вот мой вентилятор:

  • Войдите, чтобы ответить

5+++ Смотри, а то как взлетит!

  • Войдите, чтобы ответить

😀 Ага)Думаю он не взлетит,тяжёлый,я ещё в трубку свинца накидал,так что всё чётко)

  • Войдите, чтобы ответить

Есть несколько вопросов:

1.Это не опасно для ПК?

2.Какой мощности должен быть моторчик?

Прошу ответить, так как буду данный агригат делать.

  • Войдите, чтобы ответить

Нет,это не опасно для ПК)Любой моторчик подойдёт)Делай,отпишись потом)))

  • Войдите, чтобы ответить

Я на всякий случай все равно запитаю от розетки, благо есть адаптер.

А у тебя какой мощности используется моторчик?Просто нужно узнать примерную мощность для таких лопастей.

  • Войдите, чтобы ответить

1. Это не опасно для компа если правильно подключить, а если “коратнуть” все провода вместе может сгореть USB.

2. Моторчик может быть любой мощности лишь бы был расчитан на 5 вольт

Я сам делал много вещей с USB портом, и все они РАБОТАЮТ и этот тоже.

Есть один минус- если будет питаться от ноутбука то батарея будет садиться быстрее чем обычно.

  • Войдите, чтобы ответить

Полярность подключения моторчика поменять нужно.

  • Войдите, чтобы ответить

Здравствуй Антон! Я тут тоже от дисков избавляюсь. Жаль они для винтов на мои самолеты не годятся. Ломаю только так. Вот моторчик у тебя, прям как из моего детства, где такой только достал? Они же еще на СОВДЕПовских игрушках стояли. Неужели до сих пор выпускаются?

  • Войдите, чтобы ответить

Думаю не выпускаются. У меня в гараже такие валаются еще ))))

  • Войдите, чтобы ответить

fantom я живу в ульяновске и скажу что на марата 7 магазин радио дело есть всё))

  • Войдите, чтобы ответить

На сегодняшний день в радиомагазинах рулит Китай. Вы уверены, что видели там это ? :

  • Войдите, чтобы ответить

Может и не по-спортивному… Но особо в вентиляторе такого рода не нуждался! Но вот в магазине увидел и не смог удержаться – купил, цена вопроса 270 рубчиков. И понравился он мене своим корпусом (металл), как результат выкладываю несколько фото с целью поделится возможностью позаимствовать идею…

Вид сзади, есть выключатель, благодаря которому не надо для Вкл/Выкл «мусолить» лишний раз USBпорт

Крепление подставки – винтом через резиновую проставку, которая служит удерживающим элементом подставки в определенном положении.

  • Войдите, чтобы ответить

Смотрится. Для любителей можно сделать тихоходным, и спроецировать винт на стену.

  • Войдите, чтобы ответить

  • Войдите, чтобы ответить

где можно найти вот эту деталЬ?? : 7 большая картинка с лева! радом с USB

  • Войдите, чтобы ответить

У меня че то из usb дымок иногда идет что это?

  • Войдите, чтобы ответить

Может замывает что-то? или контакт плохой.

  • Войдите, чтобы ответить

Дымок – значит. что-то “горит”. Горит – значит греется. А греется может, как уже написал Антон – контакт плохой. Проверить как сам порт – может уже слишком расшатан, так и провод с USB – может тоже штекер дохлый, и толщина (диаметр) провода может не тянет моторчик, если моторчик мощный и на себя берет кучу энергии вот провода и не справляются. Попробуй в другой порт на компе воткнуть и понаблюдать. Если с другим портом таже ситуация, то дело в “преблуде” которую в него суют! 🙂

  • Войдите, чтобы ответить

у меня почему то из провода USB 4 жилки торчит. как с ними разобраться? а то не хочется при пуске ченить не то с компом зрабиць. помогите пожалуйста..

Ссылка на основную публикацию
Adblock
detector
