Что такое распредвал в автомобиле

Распределительный вал – это функциональный элемент топливной системы автомобиля, ответственный за правильное последовательное открывание и закрывание клапанов мотора. От правильности его функционирования зависят расход топлива, развиваемая мощность, стабильность его работы, другие ездовые характеристики. Давайте рассмотрим, что такое распредвал в автомобиле, в чём заключается его принцип действия и как неправильная работа сказывается на машине.

Что такое распредвал

Как выглядит распредвал.

Распределительный вал представляет собой стержень, на котором располагается несколько так называемых кулачков. Это детали неправильной формы, вращающиеся на оси вала. Они соответствуют количеству впускных клапанов цилиндров и располагаются точно напротив них. Комплект кулачков подобран так, что вращение гарантирует стабильное и равномерное сжигание топлива в цилиндрах. А работа всего распредвала чётко синхронизирована с другими механизмами двигателя.

По обеим сторонам от кулачков на вал надеты опорные шейки, удерживающие его в подшипниках. Одним из важнейших узлов вала являются масляные каналы. От их состояния зависит физический износ деталей, мощностные характеристики мотора и стабильность его работы. Для подвода масла в оси распредвала сделано сквозное отверстие с выводами к опорным подшипникам и кулачкам.

Как устроен распредвал

Распредвалы в головке блока цилиндров.

Распределительный вал – это ключевой функциональный компонент газораспределительного механизма, который определяет порядок открытия клапанов для запуска воздушно-топливной смеси внутрь цилиндров. Синхронная работа этого механизма обеспечивает непрерывное поочерёдное сгорание порций топлива в камерах двигателя. В некоторых моделях автомобилей газораспределительный механизм имеет несколько распредвалов.

Конструкция, расположение, состав и характеристики кулачков распределительного вала полностью зависят от модели двигателя. В некоторых машинах распредвал размещается в головке блока цилиндров, а в других – в его основании. Верхнее расположение на данный момент считается оптимальным, так как облегчает ремонт и обслуживание. Распредвал ремённой или цепной передачей связывается с коленчатым валом двигателя, потому что именно им приводится в движение.

Читать еще:  Как построить перегородку в деревянном доме?

Как работает распредвал

Как работает распредвал.

При поперечном рассмотрении кулачок имеет форму капли. При вращении вытянутая часть кулачка наживает на толкатель клапана и приводит к открыванию клапана. Это провоцирует подачу воздушно-топливной смеси для сжигания. При дальнейшем вращении кулачок «отпускает» толкатель, и тот под действием пружинного механизма возвращает клапан в закрытое положение.

В шестерне распределительного вала располагается в два раза больше зубьев, чем у коленчатого. Это связано с тем, что за один рабочий циклы двигателя коленвал совершает 2 оборота, а распредвал – 1.

Конфигурация двигателя может включать два распределительных вала. Компоновка газораспределительного механизма с одним валом применяется в бюджетных машинах, где цилиндры имеют по 1 паре клапанов. Два распредвала нужны в моделях с двумя парами клапанов на цилиндрах.

Читайте также: Что такое газораспределительный механизм в автомобиле и как он работает.

За что отвечает датчик распредвала

Датчик положения распределительного вала определяет угловые положения ГРМ относительно коленчатого вала и генерирует соответствующие сигналы в системе электронного управления двигателем. В результате корректируются зажигание и впрыск топлива. На бензиновых автомобилях сбой в работе данного прибора блокирует работу ЭБУ и не позволяет завести мотор. В дизельных моделях пуск возможен, но все равно сложен.

Как и датчик коленвала, датчик распредвала работает на основе принципа Холла – магнитное поле в приборе изменяется при замыкании магнитного зазора специальным зубцом, который находится на валу или задающем диске. Когда зубец проходит рядом с датчиком, формируется сигнал, отправляемый в электронный блок управления. Частота импульсов напрямую связана с темпом вращения распредвала, исходя из чего ЭБУ и вносит корректировки в работу двигателя. За счёт постоянного получения данных о позиции поршня первого цилиндра обеспечивается последовательный и своевременный впрыск.

Читать еще:  Безопасный угол отлива на цоколь

Поломки и их причины

Неисправный распределительный вал чаще всего выдаёт своё состояние характерным стуком, который возникает из-за износа подшипников или кулачков, деформации вала, механической поломке одного из элементов. Такие поломки возникают, как по причине заводского брака, так и в результате естественного износа.

Стук распредвала также возникает при использовании плохого моторного масла или из-за неотрегулированной подачи топлива. Из-за этого клапана цилиндров и кулачки работают несинхронно – двигатель теряет мощность, расходует слишком много топлива и работает нестабильно.

Видео на тему

Интернет-магазин автозапчастей «АвтоПаскер»

Интернет магазин «АвтоПаскер» – это один из самых крупных и удобных каталогов автозапчастей для автомобилей российского производства, таких как ВАЗ, ГАЗ, Ока, Москвич, а также ближнего зарубежья – ЗАЗ, РАФ, ЛуАЗ. Вы легко сможете найти необходимую деталь для Вашего авто, используя наш каталог с иллюстрациями и пояснениями. Также в каталоге реализован поиск по номеру запчасти или ее названию. Для заказа автозапчастей просто добавьте необходимый товар в онлайн корзину – это очень быстро и удобно.

Интернет магазин автозапчастей «АвтоПаскер» всегда рад новым клиентам. Обратите внимание на систему скидок для покупателей через нашу сеть магазинов.

Популярные товары

Новости компании

Милые женщины, с весенним праздником, с днём 8 марта!

Желаем в этот день тепла, любви и счастья!
Желаем всегда быть окруженными нежностью и заботой!
Желаем быть всегда молодыми, обворожительными и желанными!
Пусть глаза Ваши сияют радостью, а чувства преисполнены любовью и пусть весь мир будет у Ваших ног!

По техническим причинам магазин закрыт 31 декабря, 01 и 02 января. Приносим свои извинения за доставленное неудобство.

Поздравления, скидки, подарки.

Последние поступления

  • Код 17598ШРУС Lada Vesta внутренний КПП JH-3 BAUTLER BTL-6100CVJIBAUTLER 2223,00 ₽ Купить

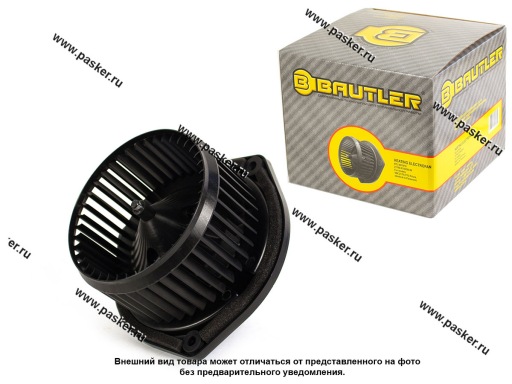

  • Код 17170Мотор печки 2170 Priora с А/С Panaconic BAUTLER с крылчаткой BTL-0070FHBAUTLER 2517,50 ₽ Купить

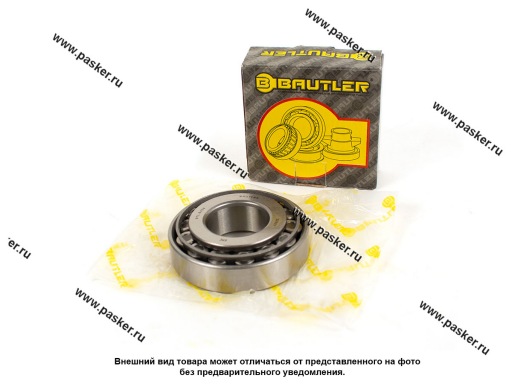

  • Код 17536Подшипник ступицы Газель Соболь передней внутренний BAUTLER 7307 BTL-B409BAUTLER 418,00 ₽ Купить

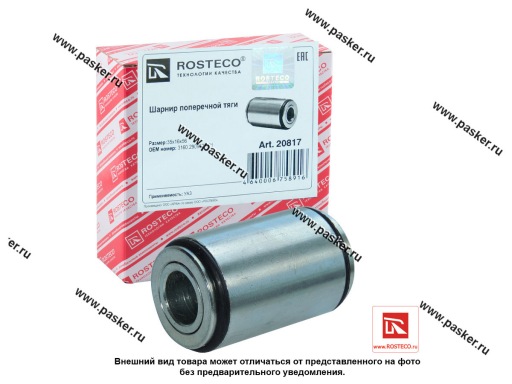

  • Код 18156Сайлентблок УАЗ-3160 Hunter Patriot поперечной тяги верхний ROSTECOROSTECO 422,75 ₽ Купить
  • Код 17173Свеча BOSCH FR8DC+ Nissan Almera Primera 1.4-1.8i 94> 659BOSCH 142,50 ₽ Купить
  • Код 17278Фильтр воздушный Chevrolet Lacetti Finwhale AF612FINWHALE 275,50 ₽ Купить
  • Код 17550Привод Lada Vesta правый BAUTLER КПП JH-3 в сборе BTL-6100CVCARBAUTLER 5747,50 ₽ Купить
  • Код 17516Подшипник полуоси Волга и подвесной опоры ГАЗ BAUTLER 180308 BTL-B452BAUTLER 418,00 ₽ Купить
  • Код 16032Очиститель инжектора Runway RW3018 300млRUNWAY 85,10 ₽ Купить
  • Код 17952Патрубок сапуна ГАЗ дв ЗМЗ-4062 40522 40524 ROSTECOROSTECO 123,50 ₽ Купить
  • Код 10868Шланг маслобензостойкий ПВХ 25*32-1МПа/бухта 25м ANDYCARANDYCAR 161,50 ₽ Купить
  • Код 16952Дверь 2172 Priora задка хетчбек АвтоВАЗ катафорез УценкаLADA 5785,50 ₽ Купить
  • Код 1029Гофра глушителя 50×120 Garde 3х слойная Knitting G50120KGARDE 693,50 ₽ Купить
  • Код 17528Подшипник ступицы 1111 ОКА BAUTLER 7205 задний внутренний BTL-B411BAUTLER 218,50 ₽ Купить
  • Код 16940Капот 2123 Chevy Niva АвтоВАЗ УценкаLADA 10260,00 ₽ Купить
  • Код 16185Смазка Универсальная Runway RW-40 100мл аэрозольRUNWAY 110,78 ₽ Купить
  • Код 16152Клей Runway RW8507 супер гель 2г [упаковка 6 шт.]RUNWAY 119,70 ₽ Купить
  • Код 16118Полироль торпеды Runway RW6129 650мл матовый блескRUNWAY 219,96 ₽ Купить

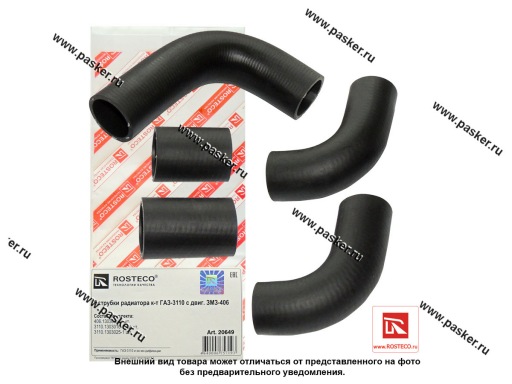

  • Код 17857Патрубок радиатора ГАЗ-3110 дв ЗМЗ-406 5шт ROSTECOROSTECO 541,50 ₽ Купить
