Ночной светильник в форме гильзы из пластиковой трубы

Светильники и лампы из труб своими руками: четыре простых инструкции

Для настоящего мастера на все руки остатки строительного материала – настоящее сокровище. Из груды хлама он способен создать шедевры, пригодные для украшения интерьера и полезные для использования в быту. Остатков пластика, водопроводных фитингов, заглушек, металлического крепежа достаточно, чтобы создать красивый и функциональный светильник из труб, который можно повесить на стену или использовать вместо настольной лампы.

Самостоятельная сборка светильников из труб

Соорудить изделие из отрезков трубопровода, металлических и пластиковых деталей могут даже люди, не знающие азов сантехнического дела, а специалистам, занимающимся прокладкой коммуникаций ежедневно, не составит труда придумать собственные, уникальные, интересные варианты. Предложенные инструкции – всего лишь примеры того, как быстро и легко ненужные материалы можно превратить в полезные вещи.

Мечта сантехника – лампа из водопроводной трубы

Для устройства бытовых коммуникаций все чаще используют полипропилен – прочный, гибкий, надежный материал, не поддающийся ржавчин, выполняющий свои функции десятилетиями. Системы монтируют вместо устаревших металлических трубопроводов, которые разбирают и выбрасывают на свалку. Возьмем несколько побывавших в употреблении железных деталей и смастерим из них лаконичный, удобный осветительный прибор.

  • 1 труба произвольной длины;
  • 2 фланца для подставок;
  • крестовина в качестве соединительного элемента;
  • 2 колена;
  • электрический шнур с выключателем;
  • лампа (энергосберегающая или светодиодная);
  • патрон, муфта для фиксации.

Если диаметр основания 20 мм, соответственно, остальные детали имеют такое же сечение.

Процесс сборки прост. Соединяем колена и фланцы с крестовиной – подставка готова. Сверху вставляем трубу, затем прикручиваем муфту. Продеваем провода, обязательно делаем изоляцию, так как металл проводит ток, вкручиваем лампочку. Несколько простых манипуляций – и оригинальный светильник из водопроводных труб готов!

Чтобы старым деталям придать эстетически привлекательный вид, зачищаем все элементы мелкой наждачкой, покрываем краской по металлу.

Видео: Функциональная лампа-робот из труб и фитингов

Настенная лампа из гибкого металлопластика

Для настенного варианта необходим более динамичный трубчатый светодиодный светильник, который можно направлять в разные стороны, и здесь нам пригодятся металлопластиковые изделия. В отличие от пластиковых деталей, они отличаются прочностью, обладают эластичностью, проще говоря – гнутся.

Основание, которое крепится на стене, для удобства лучше сделать из куска древесины – массива сосны, березовой заготовки, фрагмента толстой фанеры. Просверливаем в нем отверстие для гибкого элемента. Из небольшого бруска вытачиваем корпус для патрона, учитывая, что с другой стороны будет крепиться подвижный фрагмент.

Осталось совершить сборку. Вставляем в металлопластиковую заготовку (длиной от 20 до 50 см) электрический провод, предварительно продетый через основание, фиксируем патрон и производим изоляцию. Закрепляем основание на стене, вкручиваем светодиодный элемент и наслаждаемся полученным эффектом. Осталось добавить, что гибкую трубку для светильника можно поворачивать в любую сторону, а при желании даже завязать узлом, если позволяет длина.

Видео: Светодиодный светильник из пластиковой трубы

Трехрожковая горизонтальная подсветка

Удобный светильник из нескольких подвижных медных трубок на металлическом основании может создать полноценное освещение для небольшого помещения или подсветку для картин, фотографий, коллажа или полочек с сувенирами.

Для работы потребуются отрезки металлических труб одинакового диаметра, медные гнущиеся трубки для изготовления рожков, несколько тройников (по числу рожков), полуфланец (для фиксации лампы на стене или потолке), заглушки, электрический провод и крепеж. Также понадобятся лампы — лучше взять светодиодные, не нагревающие окружающие детали и освещаемую поверхность.

Инструмент, необходимый для сборки, есть в каждом доме:

  • лобзик или ножовка по металлу;
  • плоскогубцы;
  • отвертка;
  • дрель и тонкие сверла;
  • изоляционный материал;
  • краска по металлу, кисть.

Сначала необходимо подготовить медные трубки, затем свинтить основание и напоследок все собрать в единую конструкцию. Из медных заготовок длиной 30-40 см делаем рожки для ламп. Для этого их нужно аккуратно изогнуть, чтобы они приняли вид плавной дуги. Остерегайтесь заломов, так как углы на трубках испортят внешний вид конструкции и будут препятствовать продеванию электропровода. Накручиваем на концы компрессионные фитинги, продеваем провода, закрепляем и изолируем патроны.

Металлические отрезки очищаем, красим, после высыхания скручиваем из них длинный шест. К нему с одинаковыми интервалами прикрепляем медные рожки, не забывая о безопасном соединении электрических проводов. Фиксируем собранный своими руками светильник из труб на стене или потолке так, чтобы лучи освещали нужный участок, вкручиваем лампочки и проверяем. Конструкция в модном индустриальном стиле готова.

Светодиодный ночник из пластиковой трубы

Пластик легок в обработке, поэтому возникает масса возможностей для декорирования плафонов и абажуров, изготовленных из этого податливого материала. Ажурные светильники из пластиковых и полипропиленовых труб устанавливают на пол, на стол, используют в качестве настольной лампы, ночника.

Запасаемся заготовками из пластика, приступаем к работе. Лучший вариант – изделия диаметром не меньше 15 см, чтобы стенки готового абажура не соприкасались с лампой, даже если она будет светодиодной. Из инструментов потребуется дрель с различными насадками, сверла, канцелярский нож, строительный фен.

  • Готовим основание – тяжелую подставку с зафиксированным патроном, подводим электропровод. Подойдет деревянный брусок или конструкция из нескольких деталей.
  • Из толстой пвх трубы вырезаем отрезок 20-30 см в высоту, обрабатываем края – это будущий абажур.
  • На пластиковую поверхность наносим изображение, пользуясь трафаретом – орнамент, рисунок, узор.
  • С помощью дрели, ножа, скальпеля вырезаем лишние части, делая надрезы, срезы, сквозные отверстия. Некоторые части оставляем полупрозрачными, уменьшая толщину материала. Нагреваем феном, чтобы загнуть или деформировать нужные элементы.
  • Устанавливаем абажур на основание, включаем лампу.

Видео: Настольная лампа из полипропиленовых труб и фитингов

Белый, не подходящий для спальни или гостиной цвет пластика можно изменить на более яркий оттенок, покрасив поверхность абажура специальными акриловыми красками. Готовые светильники из ПВХ труб выглядят просто волшебно.

Берем пример с дизайнеров

Использование старых ненужных вещей для создания уникальных предметов интерьера давно интересует дизайнеров, инженеров, мастеров-самоучек. Металлические и пластиковые трубы оказались удобным материалом для создания различных светильников, люстр, настольных ламп, торшеров, бра. Некоторые из них выглядят современно, подходят для оформления рабочих кабинетов и помещений в стиле хайтек, другие, изящные и стильные, уместны для интерьера в стиле модерн.

Любопытно, что великолепные дизайнерские вещи, которые стоят немалых денег, собраны из самых обычных строительных материалов, а это значит, что каждый из вас при желании может создать собственный уникальный шедевр, не уступающий известным аналогам ни по внешним данным, ни по функциональности.

Светильник в стиле лофт из водопроводных труб: как сделать своими руками

Приборы освещения в стиле лофт – это не просто дань моде, но и практичное экономное решение основной или дополнительной подсветки. Рассмотрим, как своими силами сделать светильники из труб, в чем заключаются основные особенности работы с материалом, как будет выглядеть процесс их сборки собственными руками, как изготовить подвесную люстру из металлических труб, настенную лампу из металлопластика, настольный светильник и муфт, а также какие трудности при этом могут возникнуть.

Особенности работы с материалом и сборки

Самостоятельно изготовить светильники на основе металлических, пластиковых и металлопластиковых труб сегодня под силу любому желающему. Для этого нужно обзавестись терпением, желанием дойти до запланированного результата, набором подходящих материалов и инструментов и строго следовать инструкции. Преимуществ у подобных самоделок множество:

  1. Низкая себестоимость изделия.
  2. Легкость стандартного резьбового соединения.
  3. Возможность создать любую конструкцию.
  4. Широкий доступ материалов (детали можно купить в строймаркете, вторчермете, просто найти).

Из особенностей обработки используемых материалов труб при создании светильников нужно учитывать следующие нюансы:

  1. Все элементы, соединяемые на резьбу, должны иметь один стандарт и сходные характеристики (шаг, диаметр, направление).
  2. Металлопластиковые трубы должны при усилии хорошо гнуться, а их поверхность плавиться при термообработке (также на эту роль чаще всего подходят полипропиленовые аналоги).
  3. Если изделие не планируется окрашивать, то лучше за основу брать оцинкованные, нержавеющие, медные или латунные материалы.
  4. Металлический корпус светильников легко проводит электричество, поэтому при установке на них лампочек на 220В их нужно обязательно заземлять.
  5. Форма металлопастиковым светильникам задается посредством перегибов, а чугунным и металлическим – с помощью всевозможных переходников, отрезков труб и фитингов.

Чтобы облегчить и ускорить процесс сборки подобных приборов освещения, изготовление лучше осуществлять в соответствии со следующим алгоритмом:

  1. Сделать чертеж/эскиз с указанием всех элементов, их размеров, характеристик.
  2. Перед сборкой покрасить и просушить все требующие этого компоненты и материалы, либо выполнить декор поверхностей в соответствии с дизайнерскими задумками.
  3. Выполнить сборку светильника строго по составленному плану.
  4. Монтировать проводку, лампочки.
  5. Закрепить прибор освещения, проверить исправность, подключив к сети.

Важно! Одним из главнейших показателей работы светильника с металлическим корпусом является электробезопасность. Поэтому тем, у кого нет опыта проведения электромонтажных процедур, перед началом сборки лучше посоветоваться с опытным специалистом из этой сферы. Для внутренней проводки нужно применять толстый проводник с хорошей электроизоляцией и располагать его так, чтобы он не перетирался о края труб, острые кромки которого необходимо удалить с помощью абразивных материалов. Кроме того, места стыковок жил по мере возможности лучше не располагать внутри такой конструкции, в крайнем случае – надежно их изолировать.

Подвесная люстра из труб

Рассмотрим один из простейших вариантов сборки подвесной люстры на основе латунных или медных труб. Для изготовления такого светильника понадобятся:

  1. Пять штук лампочек грушевидной формы.
  2. Десять отрезков труб – два набора по 5 одинаковой длины – коротких и длинных.
  3. Один отрезок максимальной длины в качестве подвеса к потолку.
  4. Пять шарниров из латуни регулируемого типа.
  5. Набор из 5 керамических патронов под лампочки.
  6. Двойной провод (подбирается так, чтобы легко заходил в трубки).
  7. Моток электрокабеля.
  8. Изоляционная лента.
  9. Электромонтажный инструмент.
Читать еще:  Как построить кирпичный дом самому?

Инструкция монтажа

При изготовлении такого светильника нужно следовать следующей пошаговой инструкции:

  • смонтировать проводку, открутив накладки на патронах и подсоединив жилы к ним, как показано на изображении ниже;

  • через трубы провести внутреннюю проводку от патрона, соединить длинные и короткие отрезки посредством шарниров;
  • подтянуть проводку и срезать, оставив около 5 см для коммутации с главным кабелем;
  • вкрутить патрон в край отрезка трубки, который будет располагаться в нижней части конструкции;

  • вкрутить длинные отрезки труб в фитинг на 5 контактов, собрав тем самым основу светильника;
  • скрутить выходящие из патрубков жилы белого цвета с проводом такого же оттенка главного кабеля, черные – по аналогии;

  • осторожно заправить получившуюся скрутку с главным кабелем в трубу, на которой светильник будет крепиться к потолочной поверхности;

  • люстра подвешивается на цепочку или монтажную проволоку на свое место, лампочки вкручиваются, сеть подключается и проверяется работоспособность собранного светильника

Настенная лампа из гибкого металлопластика

Для самостоятельной сборки настенного светильника из металлопластиковых труб понадобятся следующие компоненты:

  1. Набор металлопластиковых труб с длиной отрезков от 20 до 50 см.
  2. Древесное основание или фрагмент толстостенной фанеры или иного подобного материала.
  3. Электропроводка.
  4. Патроны и лампы к ним, а также фитинги подходящего размера.
  5. Пила по металлу или труборез по металлопластику.
  6. Шурупы, крестовидная отвертка или шуруповерт.
  7. Бумага, краска, материалы декора.
  8. Силиконовый герметик.

Инструкция по изготовлению

Процесс изготовления настенного светильника из труб выглядит следующим образом:

  1. Фрагмент фанеры или древесного массива подгоняется под задуманную по дизайну форму, красится или декорируется.
  2. В нем просверливается отверстие (либо несколько – в зависимости от количества трубок и лампочек к ним), диаметром аналогичное отрезку металлопластиковой трубы.
  3. В него вставляется этот отрезок и садится на клей или герметик.
  4. После высыхания и фиксации в него пропускается двухжильная проводка.
  5. Со свободного конца отрезок фитингуется.
  6. Если фитинг с резьбой к нему можно подобрать соответствующий резьбовой патрон. Если нет – последний можно просто приклеить на герметик, предварительно соединив его с проводниками.
  7. Далее готовый светильник крепится на саморезы или дюбеля к поверхности стены.
  8. Вкручивается лампочка, проводка подключается к сети и проверяется.
  9. В качестве элемента декора на фитинг с патроном можно подобрать подходящий по габаритам торшер, плафон или элементы бра, чтобы улучшить его дизайн.

Главное преимущество светильника на металлопластиковой трубе – возможность изменять направление светового потока за счет его легкого изгиба.

Настольный светильник из муфт

Чтобы сделать своими руками светильник из муфт потребуются следующие компоненты:

  1. Короткий и длинный ниппель – всего пару штук.
  2. Шесть муфт (угольников).
  3. Шесть укороченных ниппелей для их соединения.
  4. Три тройника для водопровода.
  5. Шнур с вилкой и переключателем.
  6. Прибор «горячий клей».
  7. Изоляционная лента.
  8. Дрель и прочий монтажный инструмент.

Сфера применения такого светильника из труб достаточно широка – для основной или дополнительной подсветки рабочей области стола, верстака и любого другого места (ввиду компактности прибора освещения).

Процесс сборки

Подробная инструкция по изготовлению настольной лампы из муфт выглядит следующим образом:

  • перед началом работ все отрезки труб, муфты и соединения очищаются бытовым очистителем, например, уайт-спиритом, наклейки удаляются, а затем высушиваются;
  • чтобы подвести жилы к месту соединения в светильнике, необходимо временно разъединить провод с выключателем;

  • далее в муфту вставляется подходящий по размерам патрон. Закрепить его можно либо с помощью резьбы, либо посадив на клей, с помощью пистолета, предварительно соединив с проводкой;

Устойчивость светильника подбирается путем поворота по резьбе четырех опорных муфт.

Возможные трудности

По ходу сборки светильника на основе металлических или металлопластиковых труб может возникать следующий ряд трудностей:

  1. Фиксация патрона. Надежно закрепить этот элемент можно, если подобрать его по соответствующей резьбе к переходнику. В случае, если этого не удастся, его можно просто приклеить или посадить на универсальный герметик.
  2. Заземление корпуса. Для соблюдения правил электробезопасности металлический светильник нужно обязательно заземлять. Для этого не обязательно тянуть третью жилу через все отрезки труб до патрона. Его можно примотать или припаять на внешнюю поверхность основания.
  3. Закрепление плафона. Чтобы закрепить элементы люстры на трубы светильника, необходимо подогнать их посадочные отверстия под диаметр того места корпуса, где расположена лампа, либо просто подвесить его на проволоку.
  4. Правильный подбор компонентов по размерам. Чтобы не возникало разногласия между параметрами частей светильника, все детали лучше приобретать в одном магазине, а также заранее сверяя соответствие характеристик всех узлов.
  5. Крепление светильника. Прибор освещения устанавливается в зависимости от назначения – на поверхность с помощью основания, на стену – крепежной плоскостью, на потолок – подвесной конструкцией.
  6. Соблюдение норм электро- и пожаробезопасности. Лампочки должны подбираться по мощности и типу в соответствии с условиями эксплуатации (по температуре и влажности), проводка – по толщине в зависимости от нагрузки, контактирующие материалы – по степени нагрева.
  7. Грамотная развязка контактов при сложной схеме. При сборке светильника любой сложности нужно руководствовать правильно составленной электросхемой.

Важно! Выбирать лампу для светильника из труб нужно, исходя из назначения прибора – так чтобы сила потока, цвет, яркость, равномерность света от нее были достаточными для решения поставленных задач.

Основные выводы

Главные преимущества, которые дает самостоятельное изготовление светильников из труб, это:

  1. Низкая цена готового изделия.
  2. Доступность компонентов.
  3. Легкость монтажа.
  4. Надежность и долговечность.

В ходе изготовления, как правило, возникают такие трудности, как фиксация патрона, заземление корпуса, крепление плафона, правильность подбора компонентов по параметрам, крепление светильника к поверхности, соблюдение пожарной и электробезопасности.

Перед сборкой такого прибора желательно создать его план-схему с указанием всех компонентов и их характеристик, основываясь на правилах электромонтажных работ. Наиболее распространенными вариантами подобных светильников являются – подвесная люстра из медных или латунных труб, настенный бра на базе металлопластиковых труб и настольная лампа из муфт.

Если у вас есть опыт сборки своего интересного варианта светильника из труб, обязательно поделитесь им в комментариях.

Ночной светильник в форме гильзы из пластиковой трубы

Интернет-магазин ЭТМ –
это более 1 млн. позиций от 480 поставщиков

Поможем сделать покупку

Пн-Пт с 6 00 до 21 00

Сб с 7 00 до 19 00

Вс с 10 00 до 19 00

Найдено в категориях:

  • Светильники для промышленного освещения LED (18)
  • Светильники для внутреннего освещения (2)
  • Светильники для промышленного освещения (134)
  • Светильники для наружного освещения (32)
  • Опоры для уличного освещения (15)

Фильтр

Найдено в категориях:

  • Светильники для промышленного освещения LED (18)
  • Светильники для внутреннего освещения (2)
  • Светильники для промышленного освещения (134)
  • Светильники для наружного освещения (32)
  • Опоры для уличного освещения (15)

Светильник НТУ-60w на трубу Е27 IP44 черный (4103)

  • Код товара 3608308
  • Артикул 11018
  • Производитель FERON

Светильник НТУ-60w на трубу Е27 IP44 черное золото (6103 чер.зол.)

  • Код товара 4193552
  • Артикул 11129
  • Производитель FERON

С этим покупают Посмотреть

Светильник светодиодный ДСП-65Вт, белый, 5000К, 9700Лм, 120°,

  • Код товара 2224040
  • Артикул АТ-ДСП-11-65
  • Производитель Атон/АРСЕНАЛ-М IP67

Сделано
в России

С этим покупают Посмотреть

Светильник светодиодный ДСП-65Вт, белый, 5000К, 9700Лм, 120°,

  • Код товара 2224040
  • Артикул АТ-ДСП-11-65
  • Производитель Атон/АРСЕНАЛ-М IP67

Сделано
в России

С этим покупают Посмотреть

Светильник светодиодный ДСП-65Вт, IP67, 5000К, 9700Лм, взр:1ExsIIT6X, 120°, f=0.55,

  • Код товара 3498769
  • Артикул АТ-ДСП-11/65-220VACIP67EX
  • Производитель Атон/АРСЕНАЛ-М Ex IP67

Сделано
в России

Светильник НТУ-06-100-01 (Шар) d.400 опаловый/основание черное ИУ

  • Код товара 9441563
  • Артикул 1030480231
  • Производитель Элетех/Шар

Сделано
в России

Светильник НТУ-06-60-01 (Шар) d.250 опаловый ПММА/корпус черный

  • Код товара 5139954
  • Артикул 1030480255
  • Производитель Элетех

Сделано
в России

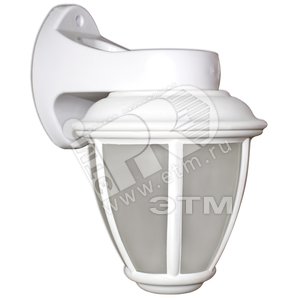

Светильник НБУ-06-60-02 (Фонарь 1) матовый/корпус белый ИУ

  • Код товара 2194919
  • Артикул 1030480257
  • Производитель Элетех

Сделано
в России

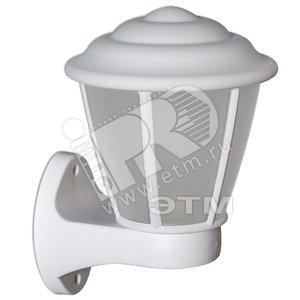

Светильник НБУ-06-60-02 (Фонарь 2) матовый/корпус белый ИУ

  • Код товара 3426609
  • Артикул 1030480260
  • Производитель Элетех

Сделано
в России

Светильник НТУ-06-60-02 (Фонарь 2) матовый/корпус черный ИУ

  • Код товара 2201723
  • Артикул 1030480264
  • Производитель Элетех

Сделано
в России

Светильник НБУ-06-60-02 (Фонарь 1) матовый/корпус черный ИУ

  • Код товара 4326638
  • Артикул 1030480103
  • Производитель Элетех
Читать еще:  Протекает подвал что делать?

Сделано
в России

Светильник НТУ-06-75-01 (Шар) d.300 опаловый ПММА/корпус черный ИУ

  • Код товара 790111
  • Артикул 1030480148
  • Производитель Элетех

Сделано
в России

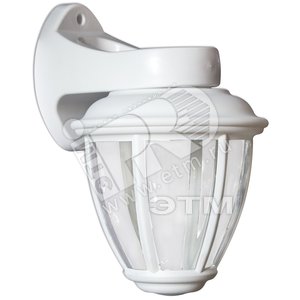

Светильник НБУ-06-60-02 Фонарь1 корпус белый ИУ

  • Код товара 7191281
  • Артикул 1030480256
  • Производитель Элетех

Сделано
в России

Светильник НБУ-06-60-02 (Цилиндр 1) опаловый/корпус черный ИУ

  • Код товара 8380155
  • Артикул 1030480111
  • Производитель Элетех

Сделано
в России

Светильник НБУ-06-60-02 (Фонарь 1) опаловый/корпус черный ИУ

  • Код товара 1836785
  • Артикул 1030480108
  • Производитель Элетех

Сделано
в России

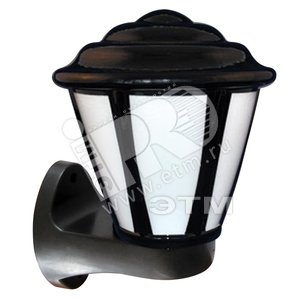

Светильник НБУ-06-60-02 (Фонарь 2) опаловый/корпус черный ИУ

  • Код товара 751824
  • Артикул 1030480106
  • Производитель Элетех

Сделано
в России

Светильник НБУ-06-60-02 (Фонарь 2) опаловый/корпус белый ИУ

  • Код товара 1454191
  • Артикул 1030480261
  • Производитель Элетех

Сделано
в России

С этим покупают Посмотреть

Светильник взрывозащищенный ВЗГ-200 (НСП-02-200) IP65 (1ExdIIBT4)

  • Код товара 69351136
  • Артикул С000014
  • Производитель Витебское Электротехническое Предприятие СВЕТ

С этим покупают Посмотреть

Светильник светодиодный ДСП-22Вт, IP67, 5000К, 2700Лм, взр:1ExsIIT6X, на трубу 3/4, 120°, 220В, Arsenal (АТ-ДСП-33/22-Ex)

  • Код товара 9059471
  • Артикул АТ-ДСП-33/22-220VACIP67EX
  • Производитель Атон/АРСЕНАЛ Ех IP67

Сделано
в России

С этим покупают Посмотреть

Светильник НСП-11-100-414 подвесной на крюк/трубу IP52

  • Код товара 9726924
  • Артикул 77701279
  • Производитель Ватра

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Разновидности, маркировка, установка и крепление патронов для лампочек

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

Устройство

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Разновидности по типу цоколя

Выбор цоколя зависит от используемых лампочек:

  1. Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
  2. Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.
  3. G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

Читать еще:  Зеркальце с ручкой из дерева своими руками

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Ремонт электрических патронов

Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.

Ремонт разборного электрического патрона Е27

Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.

Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.

Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.

Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Светильник из труб ПВХ своими руками

Мы часто встречаем статьи, в которых описано, как можно создать необычные, но в то же время и полезные вещи для вашего дома либо квартиры из ненужных материалов, которые, например, остались после ремонта. Также поделки можно сделать из пластиковых бутылок, одноразовой посуды, пробок и тому подобное. Но в этой статье мы будем говорить о таком материале, как трубы ПВХ, которые по правилам нужны и используются в системе канализации, но сейчас мы опишем, как из этого материала сделать полезную вещь, такую как светильник из труб ПВХ.

Из совершенно простого и недорого материала можно сотворить нечто сказочное и фантастическое, тут самое главное иметь умелые руки и богатую фантазию, остальное дело остается за малым. Благодаря этим хорошим качествам можно сотворить прекрасные и красивые ночники в виде светильников.

На самом деле мы не знаем, кто первый додумался до этой идеи и сотворил такую красоту, как светильник из ПВХ труб, но в наше время таким рукоделием занимаются люди таких национальностей, как бразильцы, аргентинцы, австралийцы и китайцы, но не исключением является и наша страна-Россия.

Для осуществления красивой поделки мы перечислим материалы и инструменты, которые нам понадобятся во время выполнения работ:

1. Дрель с достаточным и многообразным набором насадок, которые имеют разную толщину и их еще можно различить по видам шлифования, нам понадобятся абразивные шлифованные наконечники.

2. Труба ПВХ. При выборе нужно учитывать размер, то есть диаметр, он должен быть в пределах от 25 до 55 сантиметров. При этом предусматривайте место, в котором будут стоять либо висеть ваш ночник и размеры рисунка, которые вы будете вырезать на трубопроводе.

Беспроводной светильник из трубы ПВХ

Если вы не хотите сильно много тратить времени и усилий на осуществление светильника из труб, то работу можно выполнить всего лишь с помощью одного сверла. Но при желании выполнить объемный и сложный по своей композиции рисунок, то для этого нужно включить в работу выполнение от маленьких до больших отверстий, сложные стразы, работа с толщиной стенок трубы, снятие наружных слоев для придания объема и эстетичности и, конечно же, придание эффекта 3D некоторым деталям.

Прежде чем начать выполнение узоров и стразов на светильном устройстве, определимся, какого размера нам нужен светильник. Основными критериями размера трубы являются ее диаметр и высота. Если с размером поделки определились, то перейдем к выбору шаблонов и трафаретов для желаемого рисунка, который вы хотите изобразить на вашем устройстве. В качестве узоров может послужить цветочный вид рисунка, пейзаж либо банальный орнамент и тому подобное, выбор на ваш вкус.

Силуэт выбранного рисунка переносится на трубу очень простым, но в то же время удобным методом, в это же время уделяется внимание и краям сверху и снизу. Прежде чем начать учтите нужный размер отверстий в трубе по диаметру для того, чтобы сверла подходили по ваши задумки. Хорошей идеей может послужить очень простой вариант, например, не нужно вырисовывать и вырезать различные рисунки, можно просто с помощью нарисованных отверстий различного диаметра вырезать красивый декоративный светильник.

Очень элегантный рисунок получается тогда, когда применяются в работе световые полутона. Такого эффекта и качества можно получить тогда, когда с помощью абразивных наконечников снимается наружный слой трубы, то есть ПВХ. Чем больше слоев вы снимите тем больше будет прозрачный эффект и свет будет в этих местах намного ярче, чем на простой поверхности.

Для придания светильнику из ПВХ труб эффекта формата 3D, надо прикрепить детали, которые будут выступать за пределы стенок трубы, нужно для начала их истончить с помощью тех самых наконечников, которые использовались во время придания светового полутона, после проделывания этих работ мы вырезаем форму с помощью специального строительного ножика.

Для придания эстетичности и конечного эффекта, мы берем строительный фен (он придает более интенсивный нагрев), нагреваем форму до состояния эластичности и сгибаем ее в сторону. Оставляем форму в покое и ждем ее охлаждения, когда она охладится она останется в таком же состоянии, в котором вы ее сгибали во время нагрева.

Такой светильник по окончанию работ можно даже не окрашивать, естественный цвет труб (белый) в дизайн вашего дома либо квартиры впишется вполне беспрепятственно. Но все-таки, если вы хотите придать светильнику цветное оформление, то это не займет много времени и много усилий, всего лишь потребуется краска из аэрозольного баллончика.

По завершению работ из сферы декораций стоить перейти к работам, которые ответят на все практические вопросы. Итак, для выполненной поделки нужна очень прочная и устойчивая полка либо основа, на ваше усмотрение, потому что светильник из ПВХ труб должен стоять устойчиво, так как он весит немало и по размерам он немаленький тоже.

В качестве света в вашем устройстве могут быть различные виды освещений с помощью ламп. Рекомендуется использовать энергосберегающие лампы, потому что они не позволят стенкам светильника из ПВХ труб перегреваться и деформировать при этом декоративную оболочку. Для придания более декоративной лампы можно использовать во время освещения гирлянду, получится очень интересно.

Ссылка на основную публикацию
Adblock
detector
