Обрешетка под профнастил своими руками

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

  • Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
  • Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

  1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
  2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
  3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Обрешетка под профнастил своими руками

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

  • Стоек вертикальных;
  • Подкосов наклонных;
  • Ног наклонных стропильных.

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

  1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
  2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
  3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.
Читать еще:  Очаг на даче своими руками

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео — крыша из профнастила своими руками

Какой должен быть шаг обрешетки под профнастил?

Какой должен быть шаг обрешетки под профнастил?

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Читать еще:  Инструкция по устройству металлочерепицы

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

Деформация покрытия после первого снегопада.

Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

Обрешетка под профнастил своими руками

Прочность крыши из профнастила обеспечивается правильным подходом к выбору самого кровельного материала и правильно собранной стропильной системы, частью которой является обрешетка. И если при подборе профнастила приходится обращать внимание на толщину листа и размеры волны, то с обрешеткой все обстоит совершенно по-другому.

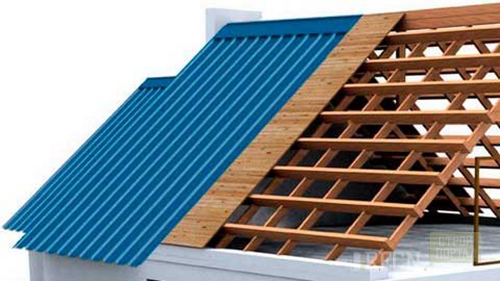

Во-первых , обрешетка – это система деревянных брусов или досок, расположенных перпендикулярно стропильным ногам, к которым они и крепятся гвоздями или саморезами.

Во-вторых , сами элементы обрешетки могут крепиться к деревянным, металлическим стропилам или устанавливаться на бетонное основание крыши, которое располагается под углом. К металлическим профилям обрешетка под профнастил крепится обычно при помощи вязальной проволоки.

Расчет и проектирование обрешетки под профнастил

Любой строительный процесс начинается с подбора и расчета необходимого материала. Это в полной мере относится и к обрешетке. Все дело в том, что профнастил – листовой кровельный материал, под которое нужно надежное основание. А так как профилированный лист имеет разную толщину, то есть, под нагрузками некоторые из них могут прогибаться, то и обрешетка под каждый вариант будет разной в плане расстояния между элементами.

К тому же многое будет зависеть и от угла наклона ската крыши. Специалисты утверждают, что чем больше уклон, тем меньше нагрузки, имеется в основном в виду снеговые, хотя ветровые, наоборот, увеличиваются. Поэтому стоит предельно внимательно отнестись к этим двум показателям. Вот некоторая зависимость всех трех значений, которые включены в свод норм и правил.

Если угол наклона кровельной системы имеет 15°, то для ее покрытия может быть использовано несколько типов профнастила.

  • С8 толщиною листа 0,5 мм. В этом случае придется сооружать сплошную обрешетку, то есть, без зазоров, доски должны быть прижаты друг к другу.
  • То же самое относится и к марке С10 и С20 толщиною 0,5 мм.
  • А вот С21 толщиною 0,5-0,7 мм может быть уложен на обрешетку, которая устанавливается с зазором между элементами до 30 см.
  • С такими же параметрами НС35 можно укладывать на обрешетку с зазором до 50 см.

Если угол наклона ската крыши превышает 15°, то здесь совершенно другие параметры конструкции обрешетки.

  • С10 с шагом обрешетки до 30 см.
  • С20 уже до 50 см.
  • С21 до 65 см.
  • НС35 до одного метра.

А вот такие мощные виды профнастила, как Н60 и Н75 с толщиною листа 0,7-0,9 мм, могут быть использованы в качестве покрытия крыши с углом наклона до 8°. И при этом шаг обрешетки под профнастил может быть установлен в первом случае до 3 м, во втором до 4 м.

Из всего вышесказанного можно сделать вывод, что, начиная проектирование кровельной системы здания, необходимо в первую очередь определиться с кровельным материалом, в нашем случае с профнастилом. Выбирается толщина профилированного листа, а также размеры волны. При этом обязательно учитывается угол наклона скатов кровли. Правда, необходимо отметить, что производители профнастилов в сопроводительной документации обязательно указывают условия монтажа конкретной модели. Рекомендации от производителя достаточно просты – производить расчет обрешетки только в соответствии с условиями и параметрами, которые указываются в сопроводительных документах. Кстати, они полностью соответствуют нормам и требованиям СНиП.

В частном домостроении, например, чаще всего выбирается профнастил с высотою гребня 35 мм и толщиною листа 0,7 мм. Это считается оптимальный вариант. Именно такой профнастил может монтироваться на обрешетку с шагом между ее элементами – 1,5 м. То есть, это приличная экономия на деревянных стройматериалах и возможность соорудить достаточно прочную кровельную конструкцию. Расчеты говорят о том, что такая крыша может выдержать нагрузку в 600 кг/м². Это приличный показатель, говорящий о том, что по такой крыше можно безбоязненно ходить. Правда, стоит профнастил с такими размерными показателями дороже. Но тут придется выбирать: или экономия, или безопасность с долгосрочной эксплуатацией.

Расчет количества необходимого пиломатериала

Рассчитать необходимое количество пиломатериала на обрешетку под профнастил достаточно просто.

  • Во-первых, измеряется ширина и высота ската.
  • Во-вторых, определяется шаг обрешетки по тем условиям, о которых говорилось выше.
  • В-третьих, необходимо обозначить, что у карниза и конька устанавливаются по два элемента, для того чтобы усилить данные участки.
  • В-четвертых, не забываем и о кровельных элементах. Это мансардные окна, вентиляционные и дымоходные трубы, слуховые окна и так далее. Вокруг них надо обязательно провести усиления примыкания к профнастилу. То есть, по периметру элементов устанавливается своеобразный короб из досок или брусов обрешетки.
  • В-пятых, обязательно к окончательному результату приплюсовывается 10% от общего объема. Все дело в том, что в строительстве без отходов не обойтись. Это в полной мере касается и такого процесса, как монтаж обрешетки под профнастил на крыше.
  • В-шестых, что касается самого пиломатериала. Обрешетка из профнастила может быть собрана или из брусков 50х50 мм, или из досок (обрезная или необрезная) толщиною 30х50 мм. Что касается вида древесины, то это может быть сосна, ель, ольха или дуб. Березовые доски лучше не использовать, они начинают быстро коробиться под действием смены влажности и температуры. Самое важное – пиломатериал должен быть хорошо просушенным.
Читать еще:  Домик на дереве своими руками

Первые будут противостоять появлению на древесине вредоносных микроорганизмов (грибки, плесень), вторые будут противостоять огню при пожарах.

Монтаж обрешетки под профнастил

Монтажный процесс укладки обрешетки на крышу из профнастила начинается с установки гидроизоляционного слоя, который крепится к верхним краям стропильных ног. Крепление может производиться металлическими скобами из степлера или мелкими гвоздиками с широкой шляпкой. Первый вариант быстрее.

Затем по стропилам укладываются деревянные бруски сечением 50х50 мм. Это будет сборка контробрешетки. Для чего она необходима? Для крыш из профнастила обязательно должна быть сооружена вентиляционная система, которая будет отводить из-под кровельного металлического материала влажные пары воздуха, проникающие сквозь несущую потолочную конструкцию. Элементы контробрешетки крепятся к стропильным ногам гвоздями, если используются металлические крепежные изделия, то применяются саморезы.

И вот теперь можно устанавливать и крепить обрешетку к контрообрешетке. Как уже было сказано выше, направление монтажа строго параллельно карнизу и коньку крыши. Чтобы облегчить монтаж, необходимо по установленному шагу завязать шпагат, концы которого крепятся к крайним стропилам. Важно – выдержать горизонтальность устанавливаемого шпагата. Есть вариант проще – вырезать из бруска отрезок, равный шагу обрешетке, с помощью которого определять место установки краев обрешеточных досок.

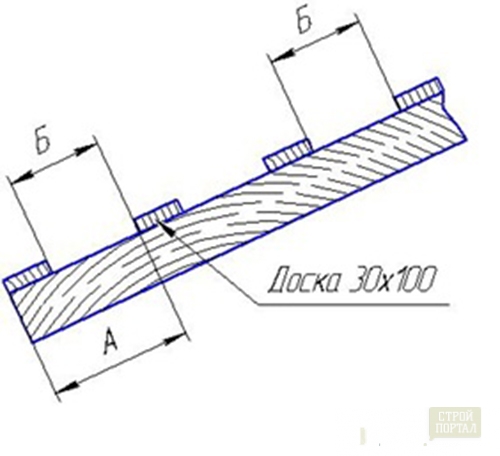

К примеру, если обрешетка под профнастил собирается из досок толщиною 30 мм, то первая из них должна быть толщиною 50 мм.

Обязательно после сборки обрешеточной конструкции по краям монтируются ветровые планки из тех же досок. Установка производится на ребро. Высота верхнего края планки должна быть вровень с устанавливаемым профнастилом, а точнее сказать, ее край должен упираться в волну кровельного материала.

И еще несколько полезных советов.

  1. Направление монтажа обрешетки – снизу-вверх.
  2. Если в качестве элемента используются деревянные бруски, то крепление производится гвоздем в каждую стропилу. Если устанавливаются доски, то крепить необходимо двумя гвоздями по краям в ширину. Это простая необходимость, чтобы при нагрузках край доски не вывернулся.
  3. Стыковать по горизонтали доски и бруски надо на стропиле, при этом каждый край крепится по отдельности.
  4. Нельзя стыковать на одной стропиле элементы обрешетки, которые расположены на соседних рядах.

Обрешетка под профнастил своими руками

Возведение кровли относится к последней глобальной операции по строительству дома. Качество ее проведения, особенно укладка профнастила, во многом зависит от качества исполнения обрешетки.

Популярность профнастила определили его свойства. Невосприимчивость к воздействию атмосферных явлений в виде дождя, снега, града, к действию прямых солнечных лучей, стойкость к коррозии. Существенным достоинством является его вес, который зависит от толщины применяемого листа, вес одного квадратного метра составляет от 5,5 до 9,5 кг. Кроме того, простота его монтажа, низкая цена. Все это делает материал стабильно популярным среди домовладельцев и монтажников. Уложить профнастил способен любой человек, имеющий минимальные строительные знания и навыки.

Применение профилированного листа

Профнастил может применяться как на обыкновенных, так и на ломаных крышах. Обустройство крыши требует проведения расчетов. В нашей климатической зоне актуальны расчеты на снеговую, ветровую нагрузки. Если расчеты не проводились или сделаны не правильно, не факт, что крыша выстоит хотя бы один сезон. Расчет обрешетки под профнастил входит в состав всех расчетов, проводимых при подготовке работ по обустройству кровли. На основании проведенных расчетов производится выбор материала, который будет применен для обустройства крыши. Определившись с его типом, выбираем материал для обрешетки под профнастил. Габаритные размеры доски целиком зависят от применяемого профнастила, см. Таблицу 1.

Размеры сечения обрешеточных досок определяет способность профнастила выдерживать нагрузки, оказываемые внешними факторами (снег, ветер и пр.). Рекомендуемые средние размеры досок, шаг обрешетки под профнастил приведены в таблице 1, схема укладки на рисунке 1.

Скатные крыши рекомендуется покрывать листом профнастила с высотой гофры не менее 20 мм, к числу рекомендуемых относятся НС-20, НС-35, С-44. Профили марок Н-60 и Н-75, чаще всего применяются на крышах производственных помещений. Для крыш такого типа все параметры обустройства обрешетки указаны в проекте на здание.

При возведении крыши допускается использовать и необрезную доску (что чаще и делается), но при этом расстояние Б желательно выдерживать. Толщина обрешетки под профнастил желательна не менее 30 мм, этот размер является оптимальным при стропильном шаге до 1000 мм, в случае если он больше, то соответственно изменяется в сторону увеличения и размер сечения доски.

Монтаж обрешетки под профнастил

Как и всякая работа, монтаж обрешетки под профнастил требует предварительной подготовки. Подберите материал, крепежные изделия, инструмент, лестницы и пр.

Процесс обустройства кровли, помимо обрешетки, включает в себя и устройство тепловой и гидравлической изоляции. Мы этих вопросов касаться не будем.

Доски, применяемые для создания обрешетки, должны быть высушены. В противном случае, они будут деформироваться после окончания монтажа, что может привести к нарушению герметизации. Каждая доска должна пройти обработку составами, препятствующими появлению бактерий и различных древесных насекомых. В обязательном порядке проведите огнезащитную обработку. Такая мера предосторожности позволит избежать возгорания или, по крайней мере, замедлит ее возгорание. После того, как доску обработали огнеупорным составом, он может гореть только при наличии открытого пламени и гаснет при его отсутствии.

Для непосредственно укладки, потребуется:

  1. Молоток.
  2. Гвозди длиной 100 – 150 мм.
  3. Стремянка.
  4. Помощник.
  5. Ножовка по дереву.
  6. Рулетка.

Выполнение работ по установке обрешетки желательно проводить в сухую погоду. Перед началом работы имеет смысл поднять на крышу заготовленные доски и весь необходимый инструмент.

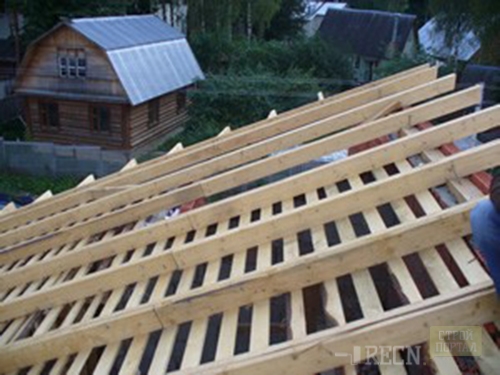

Устройство обрешетки под профнастил начинается от конька крыши

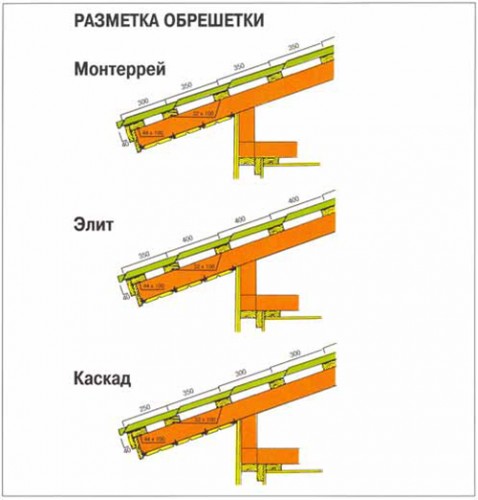

  • Шаг 1: Разметка положения досок на крайних стропилах, вылет доски за край стропил определяется проектом крыши.
  • Шаг 2: На всей длине ската размечаем место крепления досок к стропильному брусу, если на них обнаруживаются дефекты поверхности, их необходимо устранить подручными средствами.

  • Шаг 3: Укладка первой доски начинается от конька, в соответствии с нанесенной разметкой.

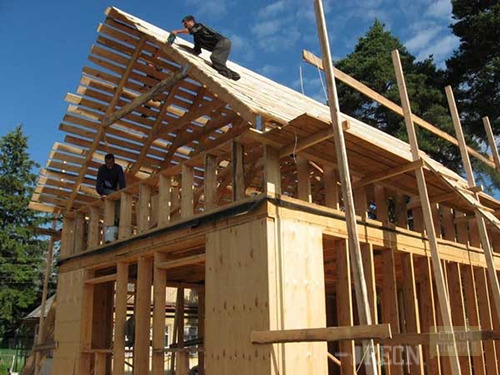

  • Шаг 4: В соответствии с нанесенной ранее разметкой, начинаем прибивать доски.

Как уже было отмечено выше, крепление досок к брусу проводится гвоздями 100 или 150 мм.

На что следует особо обратить внимание?

Так как длина досок может быть меньше ската, их приходится сращивать. Стык между стропильными досками располагался на стропильном брусе, нежелательно чтобы эти швы не шли подряд, а были расположены как минимум на соседних брусьях.

Для того чтобы избежать раскола бруса, при забивании гвоздей, их надо смещать друг относительно друга.

После проведения работ, обрешетка должна представлять собой ровную поверхность. Наличие выпуклостей или впадин в результате отрицательно сказывается на качестве крепления профнастила.
