Походная ракетная мини-печь из профильной и круглой трубы

Неужели вспыхнет и взлетит? Ракетная печь: что это такое, её особенности, чертежи устройства

Печь-ракета – это один из видов варочных печей, работающих на древесном топливе. Стационарные модели печей используются и для отопления.

Своё название она получила от гула, который раздаётся в начале протопки. При правильном режиме горение он затихает. Ракету напоминает и форма конструкции – вертикальный цилиндр. Печь также называется реактивной.

Сходный принцип использовался в Корее и Китае для обогрева домов зимой. Путешественники в прежние времена отмечали, что дров при этом тратится значительно меньше, чем в традиционной русской деревне.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся. И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства.

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

Как сделать ракетную печь

Самые простые решения по организации обогрева частного дома всегда будут пользоваться популярностью, особенно среди домашних мастеров-умельцев. К таковым относится и ракетная печь на дровах, которую можно сделать своими руками без существенных финансовых затрат. Отопитель довольно интересен и заслуживает особого внимания. Рассмотрим принцип работы печи-ракеты, преимущества с недостатками и способы изготовления в домашних условиях.

Как работает ракетная печь

Примечательно, но так называемая ракетная или реактивная печь на самом деле не имеет ничего общего с реактивной тягой, а тем более с полетами в космос. Это народное название возникло по 2 причинам: из-за некоторой схожести работающего агрегата на перевернутую ракету и благодаря гудящему звуку. Правда, он появляется в определенном режиме горения дров и свидетельствует о слишком большом количестве подаваемого в топливник воздуха.

Важно. Режим, при котором печь ракета сильно гудит или даже ревет, является неэффективным и неэкономичным. При нормальной работе буржуйки раздается лишь тихий шелестящий звук.

На данный момент существует 2 вида реактивных дровяных печек:

  • переносные;
  • стационарные (отопительные).

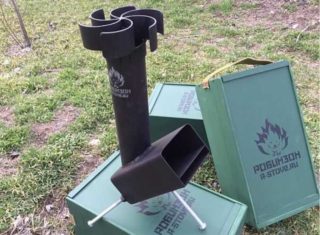

Походная металлическая печка «Робинзон» со складывающейся треногой легко помещается в рюкзак

Простейшая переносная модификация печки ракетного типа производится серийно под названием «Робинзон» и предназначается для нагрева воды и приготовления пищи в походных условиях. На ее примере проще всего понять принцип действия агрегата. По сути, он представляет собой трубу в виде перевернутой буквы «Г», как показано на схеме:

Как работает печь-ракета:

  1. В горизонтальную часть трубы, что служит приемным бункером для топлива, вставляются дрова и поджигаются со стороны вертикального участка.
  2. Внутри Г-образного канала возникает естественная тяга за счет разницы температур входящего воздушного потока и выходящих дымовых газов.
  3. Интенсивность горения ракетной печи возрастает по мере прогрева корпуса, так что необходимо ограничивать подачу воздуха. Иначе древесина очень быстро выгорит впустую – все тепло вылетит в трубу.

Принцип работы так называемой реактивной печи заключается в использовании энергии восходящего потока продуктов горения. Чем выше температура стенок топливника, тем древесина горит интенсивнее, а пламя становится мощнее.

За счет возникающей природной тяги простая стальная печка «Робинзон» нагревает большую емкость с водой за какой-то десяток минут. А если сделать вертикальный участок утепленным, как изображено на схеме, то после прогрева удастся жечь довольно толстые поленья.

Стационарный вариант печи

Стационарные ракетные печи, изготавливаемые своими руками для обогрева дома, снабжаются специальным колпаком для сохранения тепла дымовых газов с последующей передачей его в помещение. В этом случае общая картина сжигания дров несколько иная. При ограниченном поступлении первичного воздуха и горении топлива начинают выделяться пиролизные газы. Они дожигаются в нижней части вертикальной трубы, куда подводится вторичный воздух по отдельному каналу.

Стационарная печь-ракета не отличается по принципу работы от переносной, только дымовые газы отводятся через колпак и лежанку в дымоход

Примечание. В этом отношении дровяная печь – ракета похожа на пиролизный отопитель длительного горения, только в ней не используется вентилятор для принудительного нагнетания воздуха.

Раскаленные продукты сжигания, поднимаясь под колпак, начинают охлаждаться, после чего опускаются в пространстве между стенками и попадают в дымоходный канал. При этом на газы действуют 3 силы:

  1. Гравитация. Она заставляет более холодные и тяжелые газы опускаться и направляться к выходу в дымоходный канал.
  2. Давление новых продуктов горения, поступающих с более высокой температурой из топливника.
  3. Естественная сила тяги дымохода.

Сумма этих трех сил позволяет пристраивать к печке ракетного типа дымовые каналы произвольной формы, лишь бы отобрать побольше тепла. На практике это используют, чтобы сделать от ракетной печи лежанку с подогревом, как это показано на схеме:

Примечание. Есть и другой способ не допустить выброса тепла вместе с дымовыми газами наружу. Для этого от ракетной печи делают дымоход с водяной рубашкой и двумя патрубками, что присоединяются к отопительным приборам.

О преимуществах и недостатках

Так называемая реактивная печка – это самый дешевый вариант устройства отопления в частном доме. В этом отношении она не имеет себе равных. Более того, хороший мастер способен выполнить печь из кирпича таким образом, что она будет вполне прилично смотреться в интерьере комнаты. По сути, придется облагородить только выступающий металлический колпак да крышку топливной камеры. Остальные части агрегата вместе с газоходами будут скрыты с глаз.

Читать еще:  Как заточить коньки дома

Самодельные ракетные печи точно нельзя назвать сверхэффективными, а вообще, этот показатель во многом зависит от самого домовладельца. Если постоянно жечь сырую древесину, то толку от этого будет немного. Как и нет смысла добиваться от теплогенератора «ревущего» режима, ошибочно полагая, что он самый лучший. Здесь надо ограничивать подачу воздуха вручную, как это делается и в отопителях длительного горения.

Существует лишь 1 способ снабдить реактивную печку водяным контуром – установить на дымоотвод теплообменник и подключить его к теплоаккумулятору либо напрямую к батареям отопления

Потерей полезного тепла через дымоход страдают многие печи, в том числе и ракетные, так что в этом случае не помешает приладить к газоходной трубе водяной контур, о чем сказано выше. Ну и большое количество теплоты позволит отобрать лежанка, хотя для ее устройства придется потрудиться. Остальные негативные стороны ракеты выглядят так:

  1. Агрегат требует постоянного присмотра и ручного управления, поскольку всякая автоматика в нем отсутствует.
  2. Загрузку дров надо производить довольно часто.
  3. Металлический колпак нагревается до температуры, вызывающей ожоги у человека после прикосновения. Это опасно для маленьких детей.

Примечание. Самодельные печи ракетного типа не годятся для протапливания бани, поскольку в нормальных рабочих режимах неспособны выделять большое количество тепла за короткий промежуток времени.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Примечание. Обратите внимание, что на чертеже изображена конструкция, улучшенная нашим экспертом Виталием Дашко. Как и полагается ракете, к ней приделаны импровизированные дюзы, куда поступает вторичный воздух для дожигания, попадающий в трубу через ряд отверстий. За счет этой модернизации интенсивность горения заметно повышается. Подробнее о работе компактной дровяной печки смотрите на видео:

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

  • профильная труба 150 х 150 мм для топливника и загрузочного бункера;
  • стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
  • то же диаметром 100 мм на дымоход;
  • утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
  • листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Важно. Для создания достаточной тяги верх трубы должен быть поднят над уровнем топливника на высоту 4 м.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

  1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
  2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
  3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
  4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Заключение

Конечно же, печь ракета на дровах – не верх совершенства и привлекательна лишь в силу своей простоты и дешевизны. Да и вписать ее в интерьер жилого помещения – та еще задачка. Отсюда напрашивается вывод, что сооружать подобный источник тепла можно где-нибудь на даче либо во времянке, где люди пребывают не постоянно. Длительных перерывов между растопкой отопитель не боится, а прогревается достаточно быстро. Для обогрева большого жилого дома или бани данный агрегат не подойдет, тут нужны другие решения.

Неужели вспыхнет и взлетит? Ракетная печь: что это такое, её особенности, чертежи устройства

Печь-ракета – это один из видов варочных печей, работающих на древесном топливе. Стационарные модели печей используются и для отопления.

Своё название она получила от гула, который раздаётся в начале протопки. При правильном режиме горение он затихает. Ракету напоминает и форма конструкции – вертикальный цилиндр. Печь также называется реактивной.

Сходный принцип использовался в Корее и Китае для обогрева домов зимой. Путешественники в прежние времена отмечали, что дров при этом тратится значительно меньше, чем в традиционной русской деревне.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Читать еще:  Как сделать спиннер из бумаги без подшипника

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся. И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства.

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

Походная ракетная печь

Мне нравится ходить в походы. Еще мне нравится готовить. Но к сжиганию невозобновляемых источников энергии я отношусь отрицательно.
Итак, какие вы можете предложить альтернативы? Очевидно, что можно просто разжечь костер, но это не во всех местах разрешено. Я для простого разогрева кастрюли с едой уходит большое количество дерева.

Поэтому я поставил себе цель сделать что-то портативное и работающее на дровах.

С идеей ракетной печи я столкнулся ранее в этом месяце, поэтому выбор устройства уже был сделан.

Поиск баллона для гелия и его резка.

Основная часть переносной ракетной печи состоит из старого баллона для гелия.
Я нашел два у своего друга, который недавно отыграл свадьбу.
Опустошите баллон. Гелий не горит, но вскрытие сосуда под давлением 295 атмосфер не лучшая затея.

Отрезаем верхнюю часть и делаем отверстие сбоку. Размеры отверстия зависят от размеров топливного бункера.

Подготовка профильной трубы

Подача топлива должна быть устроена таким образом, чтобы пламя свободно доставало до верхней части корпуса. В профильной трубе нужно добавить вырез, чтобы она удобней соединялась с корпусом.

Еще при подаче дров через топливный бункер нам необходимо обеспечить свободный проход воздуха в печь. Для этой цели я использовал металлическую решетку, снятую со старого радиоприемника.

Упор для конструкции

Для устойчивости конструкции понадобилось изготовить две ножки для топливного бункера.

Я скрепил все вместе. Ножки и решетку для контроля потока воздуха через стенки топливного бункера при помощи контргаек.

Нейлоновое кольцо гайки не будет подвергаться чрезмерному нагреванию, так как находится достаточно далеко от топки.

Шип для устойчивости

Для увеличения устойчивости печи добавим шип в нижней части баллона. Для этого я приварил к баллону гайку.

Отверстие в нижней части я сделал сквозное, чтобы для удобства при транспортировке, шип можно было закреплять внутри.

Нагревательная поверхность

Для того, чтобы ставить на печь кастрюлю, нужно изготовить под нее нагревательную поверхность. Я ее сделал из старого противня.

С таким материалом проще работать, и он достаточно прочный, чтобы выдержать даже тяжелую кухонную утварь.

Проводим первую сборку походной печи

Вот так выглядит собранная печь. Ее поверхность я обработал специальной краской, которую можно нагревать до температуры 800°C.

Проводим разборку печи

Для транспортировки все части можно отсоединить от корпуса. Все детали подогнаны по размеру таким образом, чтобы их можно было поместить внутри печи, и чтобы при транспортировке они не гремели (кроме нагревательной поверхности) .

Используем все пространство

Звуки, издаваемые при транспортировке разобранной нагревательной поверхностью, мне показались раздражительными, поэтому я наполнил свободное пространство печи дровами. Так я пришел к мнению, что будет полезно иметь какое-то количество сухой древесины для растопки.

Наслаждаемся приготовлением пищи на природе

Я попробовал жарить бекон и яйца. Можно даже приготовить целую кастрюлю бобов.

Благодаря печи для полного приготовления блюда вам понадобиться лишь пару поленьев. А древесина будет выгорать полностью, почти не создавая дыма.

Увеличиваем устойчивость конструкции (корпус)

Пришло время усовершенствовать результат работы.

Печь вышла в общем удачной, но немного неустойчивой. Для улучшения данной характеристики я использовал тросик от тормозной системы велосипеда, добавив отверстие в корпусе.

Увеличиваем устойчивость конструкции (топливный бункер)

Затем я проделал небольшой пропил в верхней части топливного бункера и сплющил колпачок на конце тросика.

Увеличиваем устойчивость конструкции печи

Теперь можно скрепить основание с топливным бункером.

Печь, таким образом, стала значительно устойчивее и не претерпела больших изменений с точки зрения транспортировки.

Основные разновидности ракетных печей и варианты своими руками

При выборе основного функционального компонента системы отопления на твердом топливе кроме КПД обращают внимание на длительность рабочих циклов, удобство обслуживания. Для реализации плана с учетом отмеченных деталей подойдет печь ракета. Простота конструкции подразумевает отсутствие чрезмерных затруднений при самостоятельном выполнении рабочих операций.

Разновидности ракетных печей

Специфическое название объясняется характерным гулом, который напоминает рев двигателей стартующей ракеты. В более совершенных конструкциях при правильной настройке рабочего режима шум снижается до минимального уровня.

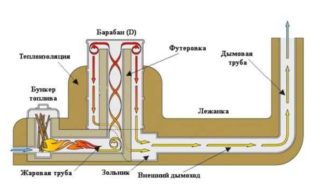

Классическая схема демонстрирует особенности реактивной печки. В этой конструкции топливо загружают вертикально. Пламя формируется в горизонтальном участке. При достаточно сильной подаче воздуха струя нагретых газов быстро разворачивается стенкой основной камеры. Это провоцирует вихревой эффект в центральной части (райзере), увеличивающий тягу. В боковых каналах происходит нагрев стенок. Остаточное тепло аккумулируется в облицовке выходной трубы, подключенной к дымоходу. Эту часть традиционно создают в форме лежанки.

Ракетная печь отличается следующими преимущественными характеристиками:

  • высокий КПД;
  • возможность использования древесных отходов, шишек, иных видов твердого топлива;
  • оперативная загрузка без прерывания процесса горения;
  • отсутствие сложных элементов;
  • минимальное количество отходов (высокая температура).

Для объективности надо отметить недостатки печки ракеты:

  • применение водяного теплообменника ухудшает характеристики рабочего режима;
  • в определенных ситуациях возможно проникновение в комнату угарного газа;
  • мощности конструкции недостаточно для полноценного обогрева крупного объекта недвижимости.

Внешний вид такого сооружения не всем нравится. Однако этот параметр во многом зависит от индивидуальных вкусов. При корректной отделке не сложно обеспечить гармоничное соответствие определенному стилю интерьера.

Реактивная печь в различных модификациях использовалась населением Японии, Китая, Кореи, других стран. Современные аналоги при сохранении базовых принципов отличаются:

  • разнообразием конструкций;
  • применением новых материалов;
  • точным инженерным расчетом.

В качестве примера некоторые печники упоминают китайский кан. Однако такая конструкция похожа только длинным дымоходом, который часто устанавливался под несколькими лежанками вдоль стен. В соответствующем варианте исполнения эта часть выполняла функции современной системы «теплого пола». Топку создавали во стандартной схеме с обязательным устройством плиты для приготовления пищи.

Читать еще:  Как правильно построить баню из кругляка?

Русская печка

При максимальном упрощении можно получить нужный результат:

  • трубы соединяют под прямым углом;
  • в горизонтальной части устанавливают полку для топлива – на 60% диаметра ниже от верхней кромки;
  • нижняя часть отверстия формирует нерегулируемое поддувало;
  • устройство оснащают опорами для фиксации на горизонтальной поверхности в рабочем положении.

Печь из газового баллона

Фабричное изделие из качественного металла – хорошая основа для создания самодельной конструкции. Кроме надежных сварных соединений газовый баллон подходит по толщине стенок.

При выборе комплектующих следует использовать листовой метал толщиной не менее 5-6 мм. Диаметр основной части конструкции – более 30 см. Дверцей в проеме для загрузки топлива можно регулировать интенсивность подачи воздуха. Такое дополнение предотвратит попадание угарного газа в комнату. Если предполагается использовать печь для приготовления пищи, отрезают ровно верхнюю часть баллона вместе с вентилем. Отверстие закрывают стальной пластиной толщиной более 5 мм, которая присоединяется к основной части корпуса сваркой.

В варианте без лежака остаточное тепло не аккумулируется, поэтому КПД ниже по сравнению с «классической» версией печки.

Рекомендуется утеплять внутреннюю камеру. Достаточно толстые стенки помогут обеспечить повышение температуры до уровня +950C° и выше. Это необходимо для качественного воспроизведения технологического процесса. При таком нагреве обеспечивается полное сгорание топлива с минимальным количеством золы.

Печь Широкова-Храмцова

Эта русская модификация – усовершенствованный вариант классической схемы. Основные компоненты печи Широкова-Храмцова создаются из дорогого сорта бетона, устойчивого к высоким температурам. Точный расчет значительно улучшил стабильность рабочих показателей, что позволило разместить в зоне бункера жаропрочное стекло для частичного выпуска инфракрасного излучения в сторону комнаты. Импровизированный камин обогревает помещение, выполняет функции эффектного элемента декора.

Ракетная печь из профильной трубы

Для похода, оснащения дачи, решения других «временных» проблем подойдет мобильный вариант отопительного оборудования. В качестве уместного примера можно использовать печь «Робинзон». Подача топлива и воздуха организована через профильный элемент (прямоугольное сечение 150 х 100 мм). Зона горения сделана из трубы. Рассекатель на выходном отверстии применяют, как подставку для подогрева посуды.

Другие модели

Функциональную ракетную печь своими руками можно сделать из 20 целых кирпичей и двух половинок. Такое сооружение собирается буквально за десять минут на подготовленной ровной площадке. Не нужны тщательные расчеты и чертежи. Рабочие операции выполняются без сварочного оборудования и строительных смесей. Потребление топлива приблизительно в 3-6 раз меньше дров по сравнению с «буржуйкой». Допустимо использование сырых дров, веток, обломков старой мебели.

В отличие от костра, эта конструкция длительное время сохраняет тепло. На узкое отверстие можно ставить посуду. Для удобства используют специализированную опору – решетку из стальных прутьев или чугуна. Даже в таком простейшем варианте создается высокая температура в рабочей зоне, что способствует полному сгоранию топлива при минимальном выделении дыма.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

  • центральная шахта (райзер): 700-1100;
  • промежуток между стенками: 250-380;
  • участок под лежанкой: 30-90.

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

Если печь ракета своими руками создана правильно, обеспечиваются благоприятные условия для образования низкомолекулярных углеводородных соединений. Обогревающие устройства такого типа способны обеспечить КПД более 90%. Аналогичные решения используют при конструировании бытовых котлов на твердом топливе длительного горения.

Самодельная конструкция

При отсутствии опыта можно выбрать упрощенную конструкцию из нескольких кирпичей, согнутой трубы. Если имеются навыки обращения со сварочным аппаратом, создают печь из квадратного профиля и листового металла.

Чертеж печи и размеры

Представленный вариант можно корректировать с учетом объема помещения, других личных требований и предпочтений. Разработчики рекомендуют устанавливать диаметр канала райзера в пределах от 65 до 105 мм. Соответствующим образом изменяют размеры обечайки.

Для аккумулирования тепловой энергии выбран саман. Этот материал не является жаростойким, поэтому температуру нужно снизить до безопасного уровня. Дополнительные рекомендации:

  • барабан можно сделать из стандартного 50-литрового баллона;
  • обеспечивают идеальную герметичность системы дымоудаления, чтобы предотвратить проникновение сажи в пористый саман;
  • для удаления остатков механических примесей устанавливают второй зольник.

Пошаговая инструкция

Реактивную печь на дровах своими руками можно создать по следующему алгоритму:

  1. Для изготовления смеси основного теплоизолирующего слоя (5б) используют щебень из шамота марки ШЛ.
  2. Рама опоры для печи собирается из деревянных лаг (100 х 100) с ячейками не более 600 мм, под лежаком расстояние можно увеличить.
  3. Для обшивки применяют минеральный картон, шпунтованные доски.
  4. Деревянные заготовки предварительно обрабатывают пропиткой с биоцидными добавками.
  5. Площадку под основной частью конструкции закрывают металлическим листом.
  6. После размещения конструкции на запланированном месте устанавливают опалубку, заливают саман.
  7. Из подходящего по размеру газового баллона делают барабан.
  8. Для создания надежных сварных соединений применяют электроды диаметром 2 мм, постоянный ток силой 60-70А.
  9. Герметизирующий уплотнитель создают из асбестового шнура, фиксируют жаростойким клеем.
  10. Из подготовленных стальных заготовок собирают райзер.
  11. Устанавливают нижний слой изоляции, для опалубки применяют фанеру (20 мм) или доски.
  12. Заполнение строительной смесью выполняют до уровня Б по чертежу. Для полного высыхания этой части при комнатной температуре нужно 1-2 дня.
  13. Устанавливают топку, контролируя точность вертикального положения.
  14. Часть поддувала будет выступать наружу, поэтому на завершающем этапе стенку выравнивают саманом.
  15. После заполнения смесью до уровня Г рекомендуется ускорить сушку обычной лампочкой накаливания мощностью 60-75 Вт (размещают под райзером).
  16. Устанавливают зольник, созданный из стального листа толщиной 0,8-1 мм.
  17. Монтируют тубус барабана с формированием во внутренней части клиновидного наклона к выходу (смесью 5б).
  18. Создают футеровку с послойным заполнением (5г), пробку делают из глины.
  19. Продолжают сборку по схеме, устанавливают гофру, крышки барабана и зольника.
  20. После завершения сушки (2-25 недели) удаляется опалубка, формируется поверхность, окрашиваются видимые металлические части.

Пояснения к составу строительных смесей (5):

  • а – саман из глины и соломы, консистенция густого теста;
  • б – глина средней жирности со щебнем из шамота;
  • в – шамотный песок с глиной в пропорциях один к одному;
  • г – речной песок без промывки с фиксированным размером гранул (2,5-3 мм);
  • д – печная глина среднего уровня жирности.

Заранее приобретают инструменты и расходные материалы, необходимые для выполнения рабочих операций. Перечень покупок составляют на основе подготовленной проектной документации.

Как топить печь-ракету

С учетом длинного пути системы дымоудаления в стационарной конструкции понятна необходимость запуска рабочего режима после предварительного прогрева. При работе с «Робинзоном» и другими компактными аналогами это правило выполнять не надо. Но крупную печь протапливают сначала сухой стружкой, бумагой, иными подходящими расходными материалами. Для загрузки используют поддувало с открытой дверцей. Степень готовности оценивают по характерному затиханию шума. На этом этапе используют обычную загрузку топлива в соответствующую часть печи.

Рекомендуется пользоваться смещением крышки основного бункера и дверцей поддувала для оперативной настройки рабочего режима. Если кислорода слишком много, активизируется горение с одновременным блокированием процесса пиролиза. В подобных условиях ухудшаются показатели потребления топлива, образуется нагар в райзере. Следует подчеркнуть затрудненность очистки закрытого центрального канала. В худшей ситуации его пропускная способность уменьшается до критически малых величин.

Ссылка на основную публикацию
Adblock
detector
