Приспособа для кернения труб с зажимом

Как закрепить трубу своими руками

Сооружение горизонтального или вертикального трубопровода невозможно без установки дополнительного крепления для труб, придающего системе прочность. Особенно важно устанавливать крепежные элементы в места стыковки труб, так как именно соединительные узлы наиболее подвержены образованию протечек. Какие приспособления используются для крепления труб и как их установить, читайте далее.

Приспособления для крепления труб к стене или потолку

Разновидности крепежей. Их преимущества и недостатки

В специализированных магазинах можно приобрести разнообразные крепежные элементы для трубопроводов различного назначения. Наиболее популярными из них являются:

  • металлические хомуты;
  • пластиковые клипсы;
  • зажимы;
  • скобы;
  • дюбель-крюки.

Хомуты

Металлические хомуты являются наиболее популярным способом крепления трубопровода. Устройство состоит из следующих элементов:

  • двух полуколец, которые предназначаются для зажима трубы;
  • резиновой прокладки, устанавливаемой на металлические кольца и необходимой для защиты труб;
  • шпильки. Этот элемент требуется для фиксации крепежа трубы к стене. Вместо шпильки с резьбой иногда используется дюбельный анкер. В этом случае соединение получается неразъемным, то есть при поломке потребуется заменить весь хомут, а не только его часть;
  • зажимных болтов, скрепляющих металлические полукольца между собой.

Металлически хомут для фиксации трубопровода

Преимуществами данного вида крепления являются:

  • универсальность. Устройство оптимально подходит для металлических и пластиковых труб;
  • разнообразие размеров. С помощью хомутов можно закрепить трубы разного диаметра, так как линейка размеров крепежных элементов достаточно обширна;

Разнообразие размеров металлических хомутов

  • долговечность и прочность получаемого крепления;
  • невысокая стоимость. Хомут диаметром 32 – 34 мм стоит не более 30 рублей, а хомут для канализационных труб диаметром 210 – 219 мм – 90 рублей;
  • все хомуты изготавливаются в соответствии с ГОСТ 24137-80.

Среди недостатков можно отметить непривлекательный внешний вид как самих изделий, так и трубопроводов с такими крепежами. Металлические хомуты сильно выделяются на общем фоне.

Клипсы

Клипса для крепления к стенам изготавливается из полистирола. Данный материал отличается надежностью и устойчивостью к неблагоприятным условиям окружающей среды.

Клипсы могут быть:

  • одинарными. Такое устройство предназначено для крепления одной трубы;

Устройство для фиксации одной трубы

  • двойными. Устройство устанавливается на трубопроводы с параллельно идущими трубами, например, при подведении холодной и горячей воды.

Устройство для фиксации параллельных труб

Клипсы, соединенные в одну систему для одновременной фиксации нескольких труб

Преимуществами клипс перед иными видами крепежных элементов являются:

  • невысокая стоимость. Клипсу малого диаметра можно приобрести за 1,5 – 3 рубля;
  • разнообразие диаметров. При помощи клипс можно зафиксировать трубы диаметром от 16 мм до 50 мм;
  • простота установки.

К недостаткам данного вида крепления относятся:

  • узкая область применения. Клипсы предназначены для фиксации пластиковых и полипропиленовых трубопроводов, отличающихся небольшим весом, и не используются при креплении металлических труб;
  • подверженность механическим повреждениям. При определенной нагрузке клипса может переломиться, что приведет к необходимости полной замены крепежного элемента системы трубопровода.

Зажимы

Зажим для труб по своей конструкции напоминает клипсу. Главная отличительная особенность заключается в более прочной фиксации трубы за счет ее полного обхвата.

Зажимы для фиксации труб имеют различные способы крепления труб внутри устройства:

  • зажим с фиксирующим болтом. Такое устройство отличается прочностью, но при отсоединении трубопровода потребуются дополнительные инструменты. Также страдает эстетичность соединения;

Устройство для крепления труб с фиксирующим болтом

  • зажим с защелкой-фиксатором. Такой вид крепежного элемента является более приемлемым для прокладки трубопровода в помещениях, так как отличается более принятым внешним видом.

Крепежный элемент для трубопроводов с защелкой – фиксатором

Зажимы могут быть изготовлены как из пластика, так и из металла. Пластиковые зажимы предназначены для пластиковых и полипропиленовых трубопроводов, а металлические можно устанавливать на любые виды труб.

Среди преимуществ можно отметить невысокую стоимость изделий (в среднем 5 – 10 рублей), а среди недостатков – подверженность механическому воздействию.

Скобы

Скоба для крепления трубы является наиболее простым устройством. Чаще всего скоба изготавливается из оцинкованного металла, что придает крепежному элементу прочность и приятный внешний вид.

  • двухлапковыми. Устройство представляет собой выгнутую дугу, оснащенную с двух сторон проушинами для фиксации;

Скоба для фиксации трубы с двумя проушинами

  • однолапковыми. Устройство дугообразной формы имеет одну проушину для крепления к стене. Преимущественно применяются при фиксации труб небольшого диаметра и веса;

Скоба для труб небольшого диаметра

  • Р-образная скоба. Устройство изготавливается из мягкого металла. Оба конца скобы фиксируются в одной проушине.

Дугообразные скобы с креплением в одной проушине

Существенными преимуществами скоб являются:

  • универсальность. Крепежные элементы можно использовать для стальных пластиковых и металлопластиковых труб;
  • надежность фиксации. Скобы прочно фиксируют трубу к стене, а для надежности в месте соприкосновения с трубами на скобы могут устанавливаться резиновые прокладки.

Устройства для фиксации труб теплого пола

Дюбель-крюки

Трубы небольшого диаметра и веса также можно закрепить при помощи дюбель-крюков. Устройства представляют собой крепежную шпильку с одним или двумя изгибами для фиксации труб.

Крепления для легких труб малого диаметра

Преимуществами данного вида креплений являются простота монтажа и невысокая стоимость, а главным недостатком – невозможность крепления труб большого диаметра.

Установка крепежей для труб

Способ монтажа всех крепежных элементов, удерживающих трубопровод, одинаков:

  1. в первую очередь необходимо произвести разметку мест расположения скоб, хомутов, клипс и так далее. В зависимости от размеров труб крепление производится на расстоянии от 50 см до 2 м друг от друга;
  2. в местах установки крепежей просверливаются отверстия, диаметр которых совпадает с диаметром фиксирующих болтов или шпилек;
  3. в подготовленные отверстия вставляются дюбеля и вворачиваются шпильки;
  4. крепежи фиксируются;

Общая схема установки крепежей на примере хомута

  1. в крепежных элементах фиксируются трубы:
    • при использовании хомутов трубы фиксируются болтами, соединяющими полукольца;
    • в клипсах труба просто защелкивается в дугообразную часть;
    • зажимы фиксируют трубу с помощью винта или защелки;
    • скобы отдельных фиксаторов для труб не имеют. Устройство устанавливается сразу на трубу и фиксируется с двух сторон к стене;
    • в крюки трубы защелкиваются, как в клипсы.

Способ крепления труб к стене при помощи хомутов подробно представлен на видео.

Важнейшим фактором выбора креплений для труб является диаметр трубопровода. Крепежный элемент независимо от его вида должен полностью соответствовать диаметру фиксируемых труб.

Приспособления для сварки

Досадно бывает, когда после тщательной выверки и установки элементов в нужное положение, собранная с таким старанием конструкция разваливается от прикосновения электрода, и нужно собирать все сначала. Еще хуже, когда элемент приваривается, но не в том положении, которое требуется – незаметно сдвинулся или деформировался после остывания металла. Использование универсальных и специализированных приспособлений для сварки помогает сберечь время и получить качественное изделие на выходе.

Существует множество различных устройств и механизмов, предназначенных для сварочных работ. В промышленности, где имеют дело с серийным и массовым производством, используется специализированное механизированное и автоматизированное оборудование – транспортные устройства, механизмы для укладки и кантовки изделий, технологические сборочные приспособления и пр. В домашних условиях используются, как правило, ручные сварочные приспособления универсального действия, позволяющие осуществить быструю сборку конструкции, надежно закрепить все элементы в нужном положении и добиться минимальной деформации детали.

Основные виды сборочно-сварочных приспособлений

Установочные приспособления. Установочные приспособления предназначены для установки детали в нужное положение – точно в такое, в котором она будет находиться в готовом изделии. По функциям и конструктивному исполнению они подразделяются на упоры, угольники, призмы, шаблоны.

Упоры служат для фиксации деталей по базовым поверхностям и могут быть постоянными, съемными или откидными (отводными, поворотными). Постоянные упоры, представляющие собой чаще всего обычные пластины или бруски, привариваются или привинчиваются к основанию. Съемные или откидные упоры ставят тогда, когда их постоянное присутствие в детали конструктивно недопустимо.

Угольники служат для установки деталей под определенным (90°, 60°, 30°, 45°) углом друг к другу. Удобны в использовании угольники, грани которых выполнены поворотными и позволяют установить любой необходимый угол межу ними.

Призмы применяются для фиксации в определенном положении цилиндрических изделий. В качестве призмы с успехом может использоваться простейшая конструкция, сваренная из уголков. Шаблоны предназначены для установки элементов сварной конструкции в заданном положении по отношению к другим, ранее установленным деталям.

Закрепляющие приспособления. С помощью закрепляющих сварочных приспособлений детали после установки в нужное положение прочно закрепляют с целью недопущения их случайного сдвига или деформации после охлаждения. К закрепляющим устройствам относятся струбцины, зажимы, прижимы, стяжки, распорки.

Струбцина – универсальный инструмент, используемый практически при любой работе с металлом. Для сварщика она – первое по важности приспособление, обойтись без которого если и можно, то только ценой крайнего неудобства и в ущерб производительности. Струбцины для сварки могут иметь самые разные формы и размеры, быть с постоянным размером зева и регулируемым. Особенно удобны быстрозажимные струбцины, в которых зажим происходит с помощью кулачкового механизма. Вообще, сварщику желательно иметь набор самых разных струбцин, поскольку для сборки одной конструкции их может понадобиться несколько – различных размеров и конфигураций.

Зажимы для сварки отличаются от струбцин удобством в работе и большей приспособленностью к сварочным работам. Фиксация детали производится сжатием их ручек. Необходимые размеры зева устанавливаются с помощью винта в ручке зажима, перестановкой штифта в другое отверстие, или другим способом.

Читать еще:  Как построить садовый домик своими руками?

Прижимы по принципу действия подразделяются на винтовые, клиновые, эксцентриковые, пружинные, рычажные. Из всех прижимных устройств винтовые прижимы – самые распространенные. Простейший вид самодельного винтового прижима представляет собой обычный болт с гайкой, продетый в отверстия двух пластин, с помощью которых зажимаются помещенные между ними детали.

В клиновых прижимах зажим деталей осуществляется с помощью клиньев, проушин, подкладок и молотка.

Зажимные скобы представляют собой кусок листа с пазом в форме клина.

Пружинная скоба прижимает деталь благодаря наличию упругой деформации. Она выполняется из полоски листового материала или проволоки, изготовленных из пружинных сталей.

В эксцентриковых прижимах зажим детали осуществляется с помощью кулачка (1), укрепленного на рычаге (2) при повороте эксцентрика (3) рукояткой (4). Эти устройства удобны тем, что зажим производится одним движением, однако к их недостаткам относится относительно небольшой рабочий ход кулачка, из-за чего используются они гораздо реже, чем винтовые прижимы.

Стяжки применяются для сближения кромок свариваемых габаритных деталей до заданного расстояния. Их длина и способ крепления к конструкции может быть самым различным, в зависимости от стоящей перед ними задачи.

Распорки позволяют выравнивать кромки собираемых деталей, придавать деталям нужную форму, исправлять местные дефекты.

Многие из вышеперечисленных сварочных приспособлений нетрудно сделать самому, придав им те размеры и формы, которые соответствуют наиболее часто выполняемой работе.

Установочно-закрепляющие приспособления

Простое приспособление для фиксации деталей под прямым углом легко сделать своими руками. Для этого потребуется два отрезка уголка, отрезок полосы, две струбцины, угольник и сварочный аппарат.

Отрезанные на нужную длину уголки и полоса (размеры можно увидеть на фото, шкала дюймовая) фиксируются струбцинами, с использованием угольника.

После фиксации и проверки правильности положения уголков, уголки прихватываются к полосе в четырех точках. Если сразу сделать длинный шов или точки будут слишком большие, то конструкцию поведет.

Далее струбцины и угольник снимаются, чтобы их не повредить при последующей сварке, и уголки привариваются более надежным швом, чередуя короткие швы с разных сторон, чтобы конструкцию не повело. Затем прижимаются струбцины и привариваются в нескольких точках. Хотя струбцины можно и не приваривать.

Приспособления для сварки труб

На фото ниже представлен звенный центратор, использующийся для сварки труб большого диаметра. Он состоит из нескольких звеньев, шарнирно соединенных между собой и образующих замкнутый контур. Свариваемые торцы труб, помещенные внутрь устройства, опираются на упоры, которые центрируют их друг относительно друга.

В домашней мастерской более полезными окажутся центраторы-струбцины, предназначенные для сварки труб меньшего диаметра. Например, центратор-струбцина модели СМ151 (на рисунке ниже слева) предназначен для труб диаметром 57-159 мм, а центратор-струбцина модели ЦС3 (справа) – для труб диаметром от 10 до 70 мм.

Вообще-то, обеспечение соосности труб небольшого диаметра не является такой уж сложной задачей. Вполне можно обойтись и без покупки специализированного инструмента, воспользовавшись простым самодельным устройством для сварки труб, состоящим из уголков и приваренных к ним стурбцин.

Уголки необязательно приваривать к струбцине (например, если струбцина только одна), можно просто сточить у уголков угол в месте упора струбцины.

Приспособления с магнитами

Магнитные угольники. Устройства этого типа распространены очень широко. Производится большое количество всевозможных магнитных угольников, различающихся формой, наличием или отсутствием дополнительных крепежных деталей и возможностью или невозможностью изменения угла. С их помощью очень удобно соединять под нужным углом листовые детали, рамные конструкции, стойки и т.п.

Универсальные магнитные приспособления. Кроме угольников есть и другие магнитные устройства, обладающие гораздо большей функциональность и универсальностью. Насколько удобно и легко с ними работать, можно понять, познакомившись поближе с приспособлением, носящим название MagTab (Strong Hand Tools).

Устройство состоит из двух опорных плоскостей (1) с встроенными магнитами. Угол между ними может меняться в зависимости от того, к какому по форме основанию их предстоит крепить. Это может быть цилиндрическая поверхность, плоскость или угол. Кроме опорных, имеются еще две плоскости (2), к которым крепятся детали, которые необходимо приварить к основанию. Они расположены под углом 90° друг к другу и имеют степень свободы по отношению к опорной поверхности, благодаря чему привариваемые детали можно смещать относительно основания. Известно, сколько времени и старания при сварке требует иногда установка и закрепление неудобной и неустойчивой детали в нужном месте. Применение устройства, подобного MagTab (Strong Hand Tools) позволяет быстро и легко приварить к различному по форме основанию любую деталь. Достаточно установить приспособление на основание и приложить привариваемый элемент в нужном месте к одной из двух его крепежных поверхностей. Сила магнита обеспечивает достаточную прочность крепления детали и ее неподвижность во время сварки.

Есть варианты и проще:

Приспособления сборочно-сварочные магнитного действия очень удобны. Они позволяют в несколько раз сократить время на сборку конструкций и обеспечить их должное качество. Простые, удобные в использовании и относительно недорогие они наравне со струбцинами и зажимами, заслуживают того, чтобы находиться в домашней мастерской. Раздобыв постоянные магниты или сделав электромагнит, подобные приспособления можно сделать своими руками. Только важно помнить, что под воздействием высоких температур (некоторые магниты – под воздействием не очень высоких температур) постоянные магниты размагничиваются.

Газовые линзы

Чтобы убрать турбулентность и сделать поток аргона ламинарным (линейным), применяют газовые линзы – корпуса цанговых зажимов особой конструкции (с мелкой сеткой внутри), обеспечивающие ламинарность течения газа. Газовая линза устанавливается вместо стандартного цангового зажима. Вместе с ней меняется и сопло горелки, поскольку линза имеет увеличенные размеры.

Применение газовых линз признается целесообразным в тех случаях, когда требуется обеспечить лучшую газовую защиту из-за особых свойств материала (например, в случаи титана) или конфигурации свариваемых изделий. Их использование позволяет также выдвигать электрод больше обычного, что иногда является необходимым.

Вместе с тем газовые линзы имеют и недостатки. В частности, при их применении требуется больший расход газа. Увеличенный размер сопла несколько ухудшает обзор зоны сварки.

Приспособления для вторичной защиты при аргонодуговой сварке

В качестве основного устройства для вторичной защиты используется металлический кожух (“сапожок”), прикрепляемый к соплу горелки и обеспечивающий подачу газа на область шва. Чтобы “сапожок” качественно исполнял свое предназначение, его форма должна соответствовать конфигурации свариваемого изделия и параметрам горелки. Его часто изготавливают самостоятельно или заказывают под конкретную горелку и работу. Для равномерной подачи газа на защищаемую поверхность, устройство может заполняться каким-нибудь пористым наполнителем, в частности, алюминиевой стружкой.

В виде модификаций устройств для сварки, обеспечивающих вторичную защиту, используются также гибкие фартуки, которые исполняют ту же роль, что и “сапожок”, но в отличие от последнего обладают гибкостью, позволяющей им огибать цилиндрические конструкции. Подобные приспособления порой делают из медной фольги достаточной толщины.

Крепёж для труб: варианты фиксирующих элементов и их установка

Крепления для труб — это приспособления, которые позволяют зафиксировать трубопровод на рабочей поверхности (например, стене). Такие устройства используются при прокладке всех без исключения коммуникаций: водопроводов, теплопроводов, газопроводов, канализационных систем и т. д. Выбор крепёжных элементов зависит от типа трубопроводной конструкции и особенностей прокладки.

Крепления подбираются в зависимости от типа труб, вида магистрали и нагрузки в ней

Крепление труб с помощью хомутов

На сегодняшний день использование хомутов для крепления трубопровода к стене является одним из наиболее распространённых методов. Это связано с универсальностью таких крепёжных элементов. Посредством хомутов можно выполнить монтаж не только труб маленького диаметра, но и крупногабаритных конструкций.

Конструкция хомута включает в себя несколько основных элементов, среди которых:

  • полукольца;
  • специальные уплотнительные прокладки;
  • элемент, который фиксирует шпильку;
  • шуруп-шпилька.

Полукольца. Эти элементы могут иметь разный показатель сечения, в зависимости от характеристик прокладываемой коммуникации. В полукольцах происходит фиксация трубы. Основное преимущество этих изделий заключается в том, что они стыкуются между собой с помощью винтов — это позволяет регулировать их показатель сечения.

Уплотнительные прокладки. Выполняются из резины и используются для лучшего сцепления трубы с хомутом. Ещё одна функция этих изделий — гашение вибрационных волнений, возникающих при транспортировке рабочей среды по трубопроводу.

Для некоторых типов поверхностей применяют фиксирующие хомуты со шпильками или саморезами

Фиксатор шпильки. Как правило, данный элемент соединяется с одним из колец посредством сварки и необходим для закрепления шпильки.

Шуруп-шпилька. Длина таких шурупов варьируется от 8 до 18 см и подбирается в соответствии с характеристиками прокладываемой коммуникации.

Обратите внимание! Основное преимущество использования хомутов для крепления труб — надёжность конструкции. Из минусов этих приспособлений можно отметить то, что они обладают непрезентабельным внешним видом.

Рассмотрим последовательность крепления коммуникации при помощи хомутов:

  1. Выполнение разметки, по которой будут устанавливаться хомуты.
  2. Организация отверстий.
  3. Монтаж хомутов.
  4. Крепёж труб.

Фиксация труб с помощью пластмассовых клипс

Полимерные клипсы — это приспособления, посредством которых производится крепёж металлопластиковых и пластиковых труб. Чаще всего клипсы используют, чтобы организовать крепление труб отопления к стене, а также при монтаже водопроводов из полимерных материалов.

Читать еще:  Подогрев сидений, его виды и самостоятельный монтаж

Клипсы производятся из материала, который называется полистирол. Полистирол отличается высокими прочностными характеристиками и обладает резистентностью к воздействию неблагоприятных условий, что позволяет обеспечить надёжность крепления.

Клипсы могут быть двух типов:

Двойные клипсы удобны для монтажа водопровода, когда трубы горячей и холодной воды располагаются рядом

Двойные клипсы чаще всего используются при прокладке водопроводных конструкций. Это связано с тем, что их использование позволяет закрепить обе линии водоснабжения (горячую и холодную). Использование двойных изделий не только упрощает монтаж водопровода, но и ускоряет этот процесс. Из отдельных одинарных клипс можно выполнить единую конструкцию. Сборку клипс между собой позволяют осуществить специальные пазы, которые располагаются на изделии.

Показатель сечения клипс колеблется от 16 до 50 мм, поэтому они идеально подходят для монтажа бытовых коммуникаций. Клипсы могут иметь зажимы или цельные узлы, оснащённые дюбелем. Изделия второго типа монтируются проще всего.

Алгоритм крепления труб к стене посредством этих элементов выглядит следующим образом:

  1. В первую очередь на стене необходимо выполнить разметку, которая будет соответствовать расположению крепёжных элементов. Расстояние между клипсами вычисляется заранее и определяется с учётом характеристик конкретного трубопровода.
  2. На втором этапе производится подготовка отверстий под клипсы. Для организации отверстий потребуется перфоратор с буром. Показатель сечения бура может быть 8 или 10 мм, в зависимости от того, какие именно используются дюбели для монтажа клипс.
  3. Далее производится монтаж крепёжных элементов к стене с помощью дюбелей.
  4. В конце остаётся зафиксировать трубу в клипсах.

Использование зажимов

Крепёж трубопроводов посредством зажимов очень напоминает предыдущий вариант монтажа, однако, такой крепёж имеет и некоторые особенности, на которые стоит обратить внимание:

  • основное отличие зажимов от клипс состоит в том, что первые отличаются закрытым вариантом конструкции. Таким образом, при закреплении трубы сначала необходимо открыть фиксатор, а уже после этого происходит защёлкивание трубы в нём. Смонтированная конструкция является более надёжной и прочной. Такой крепёж для труб идеально подходит, если необходимо зафиксировать к стене участок коммуникации, расположенный в вертикальной плоскости;
  • сегодня на строительном рынке можно встретить два типа таких приспособлений. К первому типу относятся изделия, в которых саморез соединяется сразу с дюбелем и креплением трубы. Во втором случае часть, которая зажимает трубу, не стыкуется с саморезом, что позволяет беспрепятственно извлекать трубу из зажима;

Зажим — это закрытый вариант клипсы, чтобы вложить в него трубу, нужно открыть верхнюю часть — фиксатор

Обратите внимание! Приобретая зажим для трубы, рекомендуется обращать внимание на качество защёлок.

  • существует отдельный тип зажимов, который отличается тем, что не имеет дюбеля. Для таких изделий необходимо приобретать дюбель отдельно. Основной плюс этих зажимов — низкая стоимость, поэтому приобретение таких приспособлений позволит сэкономить на монтаже трубопровода.

Чаще всего зажимы применяются для крепежа металлопластиковых коммуникаций, которые нуждаются в надёжной фиксации на рабочей поверхности. Установка этих крепёжных элементов практически не отличается от монтажа клипс, однако, отличия в конструкции фиксатора требуют его предварительного открытия.

Крепление трубы к стене с помощью скоб

Скоба — это ещё одно приспособление, позволяющее надёжно зафиксировать коммуникацию на рабочей поверхности. Производятся эти изделия из оцинкованной стали, поэтому они отличаются повышенными прочностными характеристиками и длительным эксплуатационным сроком. Применяются стальные скобы в ситуациях, когда необходимо обеспечить надёжное крепление трубопроводов. Прочность скобы прямо пропорционально толщине стали.

Все скобы подразделяются на две основные разновидности:

С конструктивной точки зрения, двухлапковая модель является наиболее простой. Она выполняется в форме выгнутой металлической полоски, оснащённой проушинами с каждой стороны. В металлических проушинах располагаются готовые отверстия для дюбелей или саморезов. Показатель сечения скоб подбирается в зависимости от типа коммуникации.

Двухлапковая скоба обеспечивает надежную фиксацию трубы благодаря двум точкам крепления к поверхности

В отличие от предыдущей модели, Р-образная или однолапковая скоба имеет два, объединённых в проушину, конца. Р-образная модель используется для фиксации труб и шлангов, а также гофрированных трубок. Показатель сечения Р-образных скоб колеблется от 10 до 120 мм. Применяются такие скобы в тех случаях, когда на крепёжные изделия не воздействуют большие нагрузки.

Скобы могут оснащаться уплотнительными элементами, которые производятся из резины. Независимо от того, какое фиксаторное изделие используется при прокладке трубопроводной конструкции, уплотнительные элементы выполняют одни и те же функции: усиливают сцепление приспособления с трубой и гасят нежелательные вибрации в системе.

Установка этих приспособлений производится довольно просто. Причём рабочая поверхность, на которую необходимо закрепить трубопровод, может быть как бетонной, так и деревянной. Для фиксации скобы на деревянной рабочей поверхности необязательно использовать дюбеля, так как в этом случае подойдут и обычные саморезы.

Способы крепления труб

Фиксация трубопроводной конструкции к стене выполняется двумя основными способами. Рассмотрим их:

Жёсткий вариант фиксации применяют для разных коммуникаций, среди которых:

  • водопроводы (горячие и холодные);
  • теплопроводы;
  • канализационные системы.

Некоторые трубопроводные системы требуют жесткого крепления, чтобы исключить любое движение труб при эксплуатации сети

Особенность жёсткой фиксации труб к стене заключается в том, что коммуникация полностью блокируется. Таким образом, трубопровод лишается возможности перемещаться при тепловом расширении. В этом случае соединительный фитинг играет роль опорного элемента.

Свободный способ фиксации подразумевает использования хомутов или любых других крепёжных элементов, которые монтируются таким образом, чтобы между наружной поверхностью трубы и внутренней поверхностью фиксатора оставалось свободное пространство. Свободное пространство позволяет перемещаться трубе. Для организации отступа от стены используются специальные элементы — кронштейны. Кронштейн — это фиксаторный элемент, используемый при монтаже труб в вертикальной плоскости.

Какой из способов выбрать для монтажа отопительной системы? Монтаж отопительной коммуникации — серьёзное мероприятие, поэтому подбор способа фиксации труб необходимо выбирать с учётом следующих правил:

  • большую роль при выборе способа фиксации теплотранпортной коммуникации играют температурные перепады. В случае если комната отапливается, то тогда температурных перепадов не стоит опасаться и используется неподвижный (жёсткий) вариант закрепления труб. Отсутствие температурных перепадов исключает возможность перемещения труб вдоль своей оси;

Важно! Неподвижная фиксация теплопровода производится в строго определённых местах, а именно: изгибы, повороты, а также точки, в которых крепится соответствующая арматура.

  • плавающий метод применяется в тех случаях, когда температура в помещении не дотягивает до необходимого уровня, то есть имеется вероятность теплового расширения диаметра труб.

Ещё одним способом, который позволяет не только закрепить, но и спрятать трубы, что позволяет увеличить полезное пространство комнаты, является закрытая прокладка коммуникации. Такой монтаж производится в стенах, где с помощью специального инструмента штробореза, выполняются каналы (штробы) для труб. Прятать трубы в стене или перегородке — не такой распространённый способ, как открытый монтаж. Это связано с тем, что такая работа требует больше финансовых затрат. Ещё одним минусом закрытой прокладки является проблематичность определения поломки и ремонта коммуникации.

Способ фиксации труб подбирается в зависимости от особенностей трубопроводной конструкции, а также от предпочтений хозяев. В случае необходимости для определения способа монтажа можно обратиться за консультацией к специалисту.

Держатели и крепления для труб

Найдено в категориях:

С этим покупают Посмотреть

Держатель с защелкой 16 мм для труб

  • Код товара 9533869
  • Артикул 51016
  • Производитель DKC/Express

Сделано
в России

С этим покупают Посмотреть

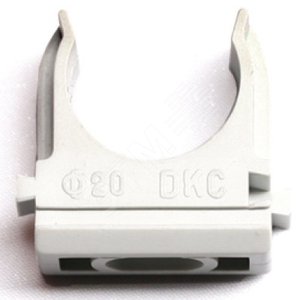

Держатель с защелкой 20 мм для труб

  • Код товара 9533870
  • Артикул 51020
  • Производитель DKC/Express

Сделано
в России

Держатель с защелкой 20 мм для труб

  • Код товара 9745550
  • Артикул CTA10D-CF20-K41-100
  • Производитель IEK/Держатель с защелкой CF/Серый

Сделано
в России

С этим покупают Посмотреть

Держатель 16 мм ПВХ серый для труб

  • Код товара 9753117
  • Артикул 0616
  • Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Держатель с защелкой 25 мм для труб

  • Код товара 9533871
  • Артикул 51025
  • Производитель DKC/Express

Сделано
в России

Держатель с защелкой 16 мм для труб

  • Код товара 9745549
  • Артикул CTA10D-CF16-K41-100
  • Производитель IEK/Держатель с защелкой CF/Серый

Сделано
в России

С этим покупают Посмотреть

Держатель 20 мм ПВХ серый для труб

  • Код товара 9751560
  • Артикул 0620
  • Производитель Промрукав

Сделано
в России

С этим покупают Посмотреть

Держатель двухкомпонентный 20 мм для труб

  • Код товара 9678851
  • Артикул 51120
  • Производитель DKC/Express

Сделано
в России

С этим покупают Посмотреть

Держатель с защелкой 32 мм для труб

  • Код товара 9533872
  • Артикул 51032
  • Производитель DKC/Express

Сделано
в России

Держатель с защелкой 25 мм для труб

  • Код товара 9745551
  • Артикул CTA10D-CF25-K41-100
  • Производитель IEK/Держатель с защелкой CF/Серый

Сделано
в России

Термоусаживаемые соединительные муфты от Cellpack для небронированных кабелей и проводов с пластмассовой изоляцией до 1 кВ

Универсальное применение для соединения кабелей и проводов с пластмассовой изоляцией, ПВХ, ПЭ, сшитого полиэтилена

Кабельный завод “АЛЮР” зарегистрировал декларации о соответствии продукции ТР ЕАЭС 037/2016

C 01 марта 2020 г. не допускается производство и выпуск в обращение изделий электротехники и радиоэлектроники на территории ЕАЭС без наличия документов об оценке соответствия требованиям TP ЕАЭС 037/2016

Крепёж для труб: варианты фиксирующих элементов и их установка

Крепления для труб — это приспособления, которые позволяют зафиксировать трубопровод на рабочей поверхности (например, стене). Такие устройства используются при прокладке всех без исключения коммуникаций: водопроводов, теплопроводов, газопроводов, канализационных систем и т. д. Выбор крепёжных элементов зависит от типа трубопроводной конструкции и особенностей прокладки.

Читать еще:  Как построить арку из кирпича?

Крепления подбираются в зависимости от типа труб, вида магистрали и нагрузки в ней

Крепление труб с помощью хомутов

На сегодняшний день использование хомутов для крепления трубопровода к стене является одним из наиболее распространённых методов. Это связано с универсальностью таких крепёжных элементов. Посредством хомутов можно выполнить монтаж не только труб маленького диаметра, но и крупногабаритных конструкций.

Конструкция хомута включает в себя несколько основных элементов, среди которых:

  • полукольца;
  • специальные уплотнительные прокладки;
  • элемент, который фиксирует шпильку;
  • шуруп-шпилька.

Полукольца. Эти элементы могут иметь разный показатель сечения, в зависимости от характеристик прокладываемой коммуникации. В полукольцах происходит фиксация трубы. Основное преимущество этих изделий заключается в том, что они стыкуются между собой с помощью винтов — это позволяет регулировать их показатель сечения.

Уплотнительные прокладки. Выполняются из резины и используются для лучшего сцепления трубы с хомутом. Ещё одна функция этих изделий — гашение вибрационных волнений, возникающих при транспортировке рабочей среды по трубопроводу.

Для некоторых типов поверхностей применяют фиксирующие хомуты со шпильками или саморезами

Фиксатор шпильки. Как правило, данный элемент соединяется с одним из колец посредством сварки и необходим для закрепления шпильки.

Шуруп-шпилька. Длина таких шурупов варьируется от 8 до 18 см и подбирается в соответствии с характеристиками прокладываемой коммуникации.

Обратите внимание! Основное преимущество использования хомутов для крепления труб — надёжность конструкции. Из минусов этих приспособлений можно отметить то, что они обладают непрезентабельным внешним видом.

Рассмотрим последовательность крепления коммуникации при помощи хомутов:

  1. Выполнение разметки, по которой будут устанавливаться хомуты.
  2. Организация отверстий.
  3. Монтаж хомутов.
  4. Крепёж труб.

Фиксация труб с помощью пластмассовых клипс

Полимерные клипсы — это приспособления, посредством которых производится крепёж металлопластиковых и пластиковых труб. Чаще всего клипсы используют, чтобы организовать крепление труб отопления к стене, а также при монтаже водопроводов из полимерных материалов.

Клипсы производятся из материала, который называется полистирол. Полистирол отличается высокими прочностными характеристиками и обладает резистентностью к воздействию неблагоприятных условий, что позволяет обеспечить надёжность крепления.

Клипсы могут быть двух типов:

Двойные клипсы удобны для монтажа водопровода, когда трубы горячей и холодной воды располагаются рядом

Двойные клипсы чаще всего используются при прокладке водопроводных конструкций. Это связано с тем, что их использование позволяет закрепить обе линии водоснабжения (горячую и холодную). Использование двойных изделий не только упрощает монтаж водопровода, но и ускоряет этот процесс. Из отдельных одинарных клипс можно выполнить единую конструкцию. Сборку клипс между собой позволяют осуществить специальные пазы, которые располагаются на изделии.

Показатель сечения клипс колеблется от 16 до 50 мм, поэтому они идеально подходят для монтажа бытовых коммуникаций. Клипсы могут иметь зажимы или цельные узлы, оснащённые дюбелем. Изделия второго типа монтируются проще всего.

Алгоритм крепления труб к стене посредством этих элементов выглядит следующим образом:

  1. В первую очередь на стене необходимо выполнить разметку, которая будет соответствовать расположению крепёжных элементов. Расстояние между клипсами вычисляется заранее и определяется с учётом характеристик конкретного трубопровода.
  2. На втором этапе производится подготовка отверстий под клипсы. Для организации отверстий потребуется перфоратор с буром. Показатель сечения бура может быть 8 или 10 мм, в зависимости от того, какие именно используются дюбели для монтажа клипс.
  3. Далее производится монтаж крепёжных элементов к стене с помощью дюбелей.
  4. В конце остаётся зафиксировать трубу в клипсах.

Использование зажимов

Крепёж трубопроводов посредством зажимов очень напоминает предыдущий вариант монтажа, однако, такой крепёж имеет и некоторые особенности, на которые стоит обратить внимание:

  • основное отличие зажимов от клипс состоит в том, что первые отличаются закрытым вариантом конструкции. Таким образом, при закреплении трубы сначала необходимо открыть фиксатор, а уже после этого происходит защёлкивание трубы в нём. Смонтированная конструкция является более надёжной и прочной. Такой крепёж для труб идеально подходит, если необходимо зафиксировать к стене участок коммуникации, расположенный в вертикальной плоскости;
  • сегодня на строительном рынке можно встретить два типа таких приспособлений. К первому типу относятся изделия, в которых саморез соединяется сразу с дюбелем и креплением трубы. Во втором случае часть, которая зажимает трубу, не стыкуется с саморезом, что позволяет беспрепятственно извлекать трубу из зажима;

Зажим — это закрытый вариант клипсы, чтобы вложить в него трубу, нужно открыть верхнюю часть — фиксатор

Обратите внимание! Приобретая зажим для трубы, рекомендуется обращать внимание на качество защёлок.

  • существует отдельный тип зажимов, который отличается тем, что не имеет дюбеля. Для таких изделий необходимо приобретать дюбель отдельно. Основной плюс этих зажимов — низкая стоимость, поэтому приобретение таких приспособлений позволит сэкономить на монтаже трубопровода.

Чаще всего зажимы применяются для крепежа металлопластиковых коммуникаций, которые нуждаются в надёжной фиксации на рабочей поверхности. Установка этих крепёжных элементов практически не отличается от монтажа клипс, однако, отличия в конструкции фиксатора требуют его предварительного открытия.

Крепление трубы к стене с помощью скоб

Скоба — это ещё одно приспособление, позволяющее надёжно зафиксировать коммуникацию на рабочей поверхности. Производятся эти изделия из оцинкованной стали, поэтому они отличаются повышенными прочностными характеристиками и длительным эксплуатационным сроком. Применяются стальные скобы в ситуациях, когда необходимо обеспечить надёжное крепление трубопроводов. Прочность скобы прямо пропорционально толщине стали.

Все скобы подразделяются на две основные разновидности:

С конструктивной точки зрения, двухлапковая модель является наиболее простой. Она выполняется в форме выгнутой металлической полоски, оснащённой проушинами с каждой стороны. В металлических проушинах располагаются готовые отверстия для дюбелей или саморезов. Показатель сечения скоб подбирается в зависимости от типа коммуникации.

Двухлапковая скоба обеспечивает надежную фиксацию трубы благодаря двум точкам крепления к поверхности

В отличие от предыдущей модели, Р-образная или однолапковая скоба имеет два, объединённых в проушину, конца. Р-образная модель используется для фиксации труб и шлангов, а также гофрированных трубок. Показатель сечения Р-образных скоб колеблется от 10 до 120 мм. Применяются такие скобы в тех случаях, когда на крепёжные изделия не воздействуют большие нагрузки.

Скобы могут оснащаться уплотнительными элементами, которые производятся из резины. Независимо от того, какое фиксаторное изделие используется при прокладке трубопроводной конструкции, уплотнительные элементы выполняют одни и те же функции: усиливают сцепление приспособления с трубой и гасят нежелательные вибрации в системе.

Установка этих приспособлений производится довольно просто. Причём рабочая поверхность, на которую необходимо закрепить трубопровод, может быть как бетонной, так и деревянной. Для фиксации скобы на деревянной рабочей поверхности необязательно использовать дюбеля, так как в этом случае подойдут и обычные саморезы.

Способы крепления труб

Фиксация трубопроводной конструкции к стене выполняется двумя основными способами. Рассмотрим их:

Жёсткий вариант фиксации применяют для разных коммуникаций, среди которых:

  • водопроводы (горячие и холодные);
  • теплопроводы;
  • канализационные системы.

Некоторые трубопроводные системы требуют жесткого крепления, чтобы исключить любое движение труб при эксплуатации сети

Особенность жёсткой фиксации труб к стене заключается в том, что коммуникация полностью блокируется. Таким образом, трубопровод лишается возможности перемещаться при тепловом расширении. В этом случае соединительный фитинг играет роль опорного элемента.

Свободный способ фиксации подразумевает использования хомутов или любых других крепёжных элементов, которые монтируются таким образом, чтобы между наружной поверхностью трубы и внутренней поверхностью фиксатора оставалось свободное пространство. Свободное пространство позволяет перемещаться трубе. Для организации отступа от стены используются специальные элементы — кронштейны. Кронштейн — это фиксаторный элемент, используемый при монтаже труб в вертикальной плоскости.

Какой из способов выбрать для монтажа отопительной системы? Монтаж отопительной коммуникации — серьёзное мероприятие, поэтому подбор способа фиксации труб необходимо выбирать с учётом следующих правил:

  • большую роль при выборе способа фиксации теплотранпортной коммуникации играют температурные перепады. В случае если комната отапливается, то тогда температурных перепадов не стоит опасаться и используется неподвижный (жёсткий) вариант закрепления труб. Отсутствие температурных перепадов исключает возможность перемещения труб вдоль своей оси;

Важно! Неподвижная фиксация теплопровода производится в строго определённых местах, а именно: изгибы, повороты, а также точки, в которых крепится соответствующая арматура.

  • плавающий метод применяется в тех случаях, когда температура в помещении не дотягивает до необходимого уровня, то есть имеется вероятность теплового расширения диаметра труб.

Ещё одним способом, который позволяет не только закрепить, но и спрятать трубы, что позволяет увеличить полезное пространство комнаты, является закрытая прокладка коммуникации. Такой монтаж производится в стенах, где с помощью специального инструмента штробореза, выполняются каналы (штробы) для труб. Прятать трубы в стене или перегородке — не такой распространённый способ, как открытый монтаж. Это связано с тем, что такая работа требует больше финансовых затрат. Ещё одним минусом закрытой прокладки является проблематичность определения поломки и ремонта коммуникации.

Способ фиксации труб подбирается в зависимости от особенностей трубопроводной конструкции, а также от предпочтений хозяев. В случае необходимости для определения способа монтажа можно обратиться за консультацией к специалисту.

Ссылка на основную публикацию
"
×
×
"
Adblock
detector
