Простая сигнализация из подручных материалов

Как сделать сигнализацию своими руками – 3 лучшие схемы

На основе мобильного телефона
Датчиком движения
Из прищепки

Сегодня разберем 3 рабочие схемы сигнализаций и последовательность их монтажа своими руками. Первый проект предполагает сборку охранного устройства на основе мобильного телефона. Вторая схема представляет собой сигнализацию с датчиком движения. Третья — самая простая и выполняется из обычной деревянной прищепки. Итак, поехали!

Сигнализация на основе мобильного телефона своими руками

Если у вас завалялся старый мобильный телефон, то из него можно сделать простую сигнализацию, для охраны помещений, авто и т. д. Он отправит сигнал на ваш мобильник при срабатывании любого датчика системы. Работает такая сигнализация просто — датчик воздействует на кнопку автодозвона и к вам поступает вызов.

Схема сигнализации из мобильного телефона, необходимые детали

Схема устроена на основе контроллера PIC12F509 и микросхемы К561КТ3.

Микроконтроллер управляет ключами ИМС DD1, которые в свою очередь управляют кнопками включения телефона и вызова. Кнопка SB1 включает индикацию, зелёный говорит о нормальной работе, красный о срабатывании системы. Для сброса установок нажимают SB2.

Конструкция и детали:

PIC12F509
К561КТ3
R1 1,8к
R2 10к
C1 0,1мк
Красный светодиод
Зеленый светодиод

Сигнализация питается от трёх батареек типа АА или одной плоской R12.

Печатная плата сигнализации и рекомендации по установке

Прежде, чем подключать телефон к сигналке, надо на кнопку 1 поставить дозвон на ваш номер. Выключить звуковое приветствие. Вскрываем телефон и припаиваем к кнопкам вкл. И1 провода длиной 20 см. 3 от кнопки вкл. И 2 от 1. Проверяем работу, замыкая провода кнопкой SB2 обнуляем. Затем подпаиваем провода и проверяем работу устройства. В целом, главное — вовремя заряжать аккумулятор мобильника.

Смотрите также, как сделать сигнализацию с мобильным телефоном и ключом-таблеткой.

Файлы для программирования микроконтроллера и программу охх.asm можно скачать ниже.

Как сделать сигнализацию с датчиком движения своими руками?

Ни для кого не секрет, что сигнализация в наши дни зачастую является обязательной. В специализированных магазинах системы безопасности и сигнализации стоят немалых денег и не каждому по карману. Однако можно обеспечить собственную безопасность, сделав несложную сигнализацию своими руками.

Итак, нам понадобится:

датчик движения;
транзистор НПН;
резистор на 10 кОм;
домашний звонок;
регулятор громкости;
кнопка включения;
паяльник.

Датчик движения имеет 3 выхода: короткий — это +5 вольт, средний — это выход 3.3 вольта и один общий провод. Такой датчик можно приобрести на eBay примерно за доллар. Отметим также, что регулятор громкости не является обязательным компонентом конструкции.

Первым делом представляем вашему вниманию схему будущей сигнализации, чтобы облегчить понимание конструкции.

Последовательность монтажа сигнализации своими руками следующая:

Транзистор имеет 3 контакта. Правый является базой, средний — коллектор, левый — эмиттер. Эмиттер нужно припаять к проводку, который мы отпаяли от плюса на предыдущем шаге.

Теперь берем резистор, который нужно припаять к среднему проводку датчика движения.

Второй конец резистора припаиваем к базе транзистора.

Провод на датчике с обозначением Ground, то есть земля, припаиваем к минусу в дверном звонке.

Самый короткий проводок на датчике удлиняем и припаиваем к плюсу в звонке. Отметим, что паять провода нужно при вытащенных батарейках.

Теперь коллектор транзистора припаиваем к плюсу, соединив куском провода.

Схема почти собрана. Осталось закоротить между собой проводки, которые по умолчанию идут на кнопку звонка. Не забываем изолировать.

Датчик движения имеет два резистора. Первый, который на датчике расположен на правой стороне, регулирует время выходного сигнала после того, как заработает датчик. Левый регулирует дальность срабатывания — от 2 до 5 метров.

Схема простой сигнализации для мотоцикла

Собираем звонок, устанавливаем батарейки. Работает сигнализация по следующему принципу. Когда перед датчиком движения появляется объект, датчик передает сигнал дверному звонку, который в свою очередь начинает издавать звук. В конце отметим, что при использовании кнопки включения нужно иметь в виду следующее. включив сигнализацию, она начнет работать, однако дверной звонок издает один сигнал, после чего сигнализация начинает работать так, как предусмотрено.

Видеоинструкция по сборке сигнализации своими руками:

Простейшая сигнализация из прищепки своими руками

Для создания сигнализации нам понадобится:

Деревянную прищепку необходимо разобрать на две части.

К той половинке, которая осталась с пружинкой, к ровной стороне крепим пальчиковую батарейку. Прикрепить нужно так, чтобы плюс батарейки находился на носике деревяшки.

Закрепить ее можно при помощи нейлоновой нити, сделав несколько витков в двух местах половинки прищепки.

Кончик одного провода берем и наматываем на иголку канцелярской кнопки. После этого забиваем ее в деревяшку до упора в ту сторону, где у батарейки находится «+». Сразу же припаиваем провод от этой кнопки к плюсу батарейки.

Второй провод одним концом припаиваем к минусу батарейки.

После этого берем электронную спичку или любой другой электронный прибор, который будет реагировать на изменение напряжения батарейки (динамик, фонарик и прочее).

Наматываем один конец провода на кончик канцелярской кнопки и забиваем ее во вторую половинку прищепки.

Собираем нашу прищепку.

Также нам понадобится еще одна половинка прищепки без пружинки. Проделываем в ее хвостике небольшое отверстие шилом и продеваем нейлоновую нить.

Кратко объясним принцип работы простой сигнализации, сделанной своими руками. В первую очередь созданная конструкция устанавливается при помощи гвоздя, который вбивается в поверхность через пружинку прищепки. Вставляем свободную деталь прищепки между концами собранной прищепки и зажимаем. Свободный конец нити привязываем к неподвижной опоре (двери или дереву). После этого соединяем вместе свободные кончики проводов.

Как сделать сигнализатор поклевки для рыбалки

Если потянуть за нитку, деревяшка вылетит из прищепки, контакты замкнутся и произойдет замыкание. Таким образом сразу можно будет увидеть, что кто-то проник на вашу охраняемую территорию.

Видео о сборке сигнализации из прищепки своими руками:

Как сделать сигнализацию в домашних условиях?

В современном мире практически невозможно обойтись без средств охраны – особенно это актуально для защиты своего недвижимого имущества от грабителей, которые постоянно усовершенствуют способы проникновения в дом, квартиру, дачу или гараж. Для таких случаев эффективными являются электронные охранные системы в виде сигнализаций. Эти барьеры безопасности минимизируют вероятность кражи и позволяют владельцу недвижимости вовремя среагировать на опасную ситуацию. На сегодняшний день множество компаний предлагают широкий выбор многофункциональных сигнализаций, а также их установку и обслуживание. В зависимости от сложности используемого охранного комплекта будет зависеть и его стоимость, которая порой может быть достаточно большой. Если владелец дома не имеет возможности приобрести и установить дорогой охранный комплект, он задумывается о том, как сделать сигнализацию своими руками. Оказывается, это не такой уж и сложный процесс – важно хоть немного разбираться в электронике и электромонтажных работах, и смастерить сигнализацию не составит большого труда.

Преимущества самодельной сигнализации

Несмотря на то, что самодельная сигнализация, создается в домашних условиях, она владеет целым рядом преимуществ, которые позволяют ей конкурировать с заводскими системами безопасности.

Во-первых, наиболее простая домашняя сигнализация своими руками может реализовываться даже из подручных средств, которые имеются в домашнем хозяйстве. Практически у каждого дома найдется неиспользуемый мобильник, элементы исполнительных устройств различного бытового оборудования и пр. Если чего-то и не хватает, то его можно за копейки докупить на любом радиорынке. Финансовые затраты на охранную систему, созданную в домашних условиях минимальны.

Во-вторых, сигнализация самоделка может в любой момент легко изменяться конструкционно и модернизироваться под изменившиеся условия эксплуатации на объекте. Не с каждой заводской охранной системой можно будет это сделать.

Недостатки

Каким хорошим не был бы свой проект охранной сигнализации, она не лишена недостатков. К основным из них следует отнести следующие:

отсутствие встроенных систем защиты от различных приспособлений, которые используются злоумышленниками для отключения сигнализаций;
невозможность подключения таких устройств к системам безопасности охранных компаний;
самостоятельно сложно реализовать сложные охранные конфигурации, которые включают в свой состав широкий спектр охранных и функциональных датчиков, исполнительных устройств;
самодельная простая сигнализация не поддерживает возможность ведения аудио- и видеоконтроля с охраняемого объекта;
без базовых знаний электроники сделать собственную охранную систему не получится.

Какие виды сигнализации можно сделать своими руками?

В домашних условиях самостоятельно можно реализовать несколько вариантов охранных систем, которые позволят решить конкретные задачи по защите недвижимости.

Сигнализация на основе датчика движения

Простая сигнализация в квартиру своими руками может создаваться на основе обычного датчика движения, которым комплектуются осветительные системы, устанавливаемые в подъездах и на лестничных площадках. Если к такому датчику вместо осветительного элемента подключить сирену, то получится элементарная охранная система, которая звуковым сигналом будет предупреждать о том, что в охраняемой зоне кто-то находится.

Сигнализация на основе готовых комплектов

Для тех, кто не хочет «ломать голову» как сделать самодельную сигнализацию и какие для этого устройства использовать, можно воспользоваться готовыми комплектами, которые продаются на каждом радиорынке. Нужно будет только составить схему охраняемых зон и приобрести для этого соответствующие датчики и исполнительные устройства. В дальнейшем придется выполнить монтаж купленных элементов и настроить их на выполнение соответствующих функций охраны.

Сигнализация на основе магнитоконтактных датчиков

Для тех, кто задумывается о том, как сделать сигнализацию в домашних условиях, которая будет реагировать на вскрытие дверей и окон вариант на магнитоконтактных датчиках будет оптимальным решением. Отличительной особенность таких датчиков является то, что они включают в свой состав два элемента – собственно основу датчика и магнит, которые должны пребывать в прямом контакте. Как только этот контакт будет нарушен, произойдет срабатывание подключенного к датчику светозвукового устройства.

Используя старый неиспользуемый мобильник, может быть создана высокоэффективная самодельная охранная сигнализация, использующая возможности GSM-связи. С помощью такой охранной системы можно будет не только приводить в действие подключенные к ней исполнительные устройства, а также оповещать владельца дома об опасности через канал мобильной связи, посылая на его мобильное устройство СМС-сообщение или осуществляя дозвон.

Для тех, кто не знает, как сделать сигнализацию своими руками и временно не может позволить приобрести готовую, может установить имитатор наличия охранной системы. Для реализации элементарной схемы имитатора сигнализации потребуется всего лишь светодиодный индикатор, две пальчиковые батарейки, токоограничивающий резистор и корпус для расположения перечисленных элементов. Свечение светодиода будет свидетельствовать о том, что объект пребывает на охране – это должно отпугивать воров. Но длительное время полагаться на охрану с помощью такого муляжа не стоить – лучше разобраться, как сделать сигнализацию своими руками или приобрести ее в магазине.

Оборудование для сбора сигнализации в домашних условиях

Простая сигнализация для дома может быть построена с применением следующего комплекта устройств:

набор датчиков – для простой охранной системы это могут быть устройства контроля движения на объекте, а также датчики открытия;
сирена и светоизлучающие устройства – они будут сигнализировать о срабатывании охранного датчика;
обычный выключатель – применяется для отключения сигнализации;
автономные источники питания – это могут быть аккумуляторы или батарейки, которые будут поддерживать функционирование сигнализации при отсутствии питания во внешней сети;
мобильный телефон – нужен в том случае, когда создается охранная сигнализация для дома с функцией оповещения владельца на его мобильные устройства;
набор инструментов, для монтажных работ, проводники, монтажные элементы – с их помощью будет осуществлена сборка и монтаж сигнализации в домашних условиях.

Процесс создания сигнализации

Начало работ по разработке собственной охранной системы должно начинаться из создания проекта будущей сигнализации. Именно от него будет зависеть, как сделать сигнализацию дома, чтобы она обеспечивала защиту всех потенциально опасных зон. После составления детального плана следует позаботиться о наличии требуемых устройств и деталей, некоторые из них могут быть дома, а кое-какие придется докупить.

На начальном этапе производится установка соответствующих датчиков по периметру объекта, как это было запланировано в проекте.

Чтобы при их срабатывании охранная сигнализация выполняла свои функции, к датчикам подключаются исполнительные устройства и механизмы.

Они могут подключаться через специально подготовленную схему, которая включает в свой состав электронный таймер задержки включения и коммутационные реле. В таком случае охранная система своими руками будет срабатывать не сразу, а через установленный промежуток времени, который нужен для того, чтобы владелец квартиры мог снять ее с охраны. Для этой процедуры нужно установить обычный кнопочный выключатель, который нужно располагать в срытом месте, чтобы вор не смог самостоятельно отключить охрану до включения сирены.

Один вариант создания сигнализации своими руками:

Если сигнализация своими руками создается для оповещения через сотовую сеть, то подключение датчиков должно проводиться через мобильный телефон, который параллельно со срабатыванием сирены будет посылать сигнал тревоги владельцу.

Почему выгодно использовать самодельную сигнализацию?

Проектируя и создавая сигнализацию своими руками, пользователь максимально адаптирует ее к конкретным условиям эксплуатации в своем доме, а также под решаемые охранной системой задачи. Не каждая готовая сигнализация из комплекта может оптимально подходить к конкретным условиям, а модернизировать ее не всегда получается.

Выводы

Самая простая сигнализация своими руками может быть создана за достаточно короткое время с минимальными финансовыми затратами. Зато защитный эффект, который она обеспечивает, является достаточно высоким. Это гарантирует владельцу уверенность в том, что его имуществу ничего не грозит.

Простые сигнализации своими руками

В этой статье приведены схемы простейших электронных сигнализаций, сделать которые может каждый, кто хоть в минимальной степени знаком с электроникой или просто умеет держать в руке паяльник. Пригодятся такие сигнализации во многих случаях. Их можно поставить на окнах, если в доме есть маленький ребенок, который может их открыть. На дверях квартиры или гаража охраняемой стоянки. И при срабатывании сторож вызовет милицию. Можно поставить такую сигнализацию и в квартире, если вы дружите с соседями. Даже если вы идете в поход, но не грех раскинуть на ночь охранный шлейф и вокруг лагеря на случай появления диких животных или посторонних.

Первая схема электронной сигнализации проста до крайности, проще уже некуда. Это всего один транзистор, резистор и исполнительно реле. Если предполагается звуковая сигнализация, то вместо реле включают звуковую сирену или ревун.

Принцип работы: Охранный шлейф представляет собой тонкий провод, или замкнутый контакт. Когда провод цел (или контакт замкнут), база транзистора заземлена и транзистор закрыт. Ток между коллектором и эмиттером не протекает.

Если же порвать охранный провод, или разомкнуть контакт, база окажется подключенной к источнику питания через резистор R1, транзистор откроется и сработает реле (или сирена). Выключить ее можно только либо отключив питание, либо восстановив охранный шлейф.
Такую сигнализацию можно использовать для охраны своих вещей, например. В качестве охранного контакта применяют геркон, сигнализацию прячут в боковой карман сумки или рюкзака, а рядом располагают магнит. Если магнит удалить от самой сигнализации (переместить вещь), сирена заверещит на все голоса.

Вторая схема с более продвинутыми пользовательскими функциями

Как и в первом случае, в качестве датчика служит охранный шлейф, нормально замкнутый (в режиме охраны) контакт или геркон, замкнутый магнитным полем. При нарушении шлейфа происходит срабатывание сигнализации и работа ее продолжается до отключения питания. Восстановления шлейфа не приводит к выключению сигнализации, она все равно будет продолжать работать некоторое время. Сигнализация имеет кнопку временной блокировки, необходимой для покидания охраняемой зоны сами владельцем. Сигнализация так же имеет и задержку срабатывания, необходимую для ее выключения владельцем при его входе в охраняемую зону.

Разберем работу схемы. Прежде чем поставить сигнализацию на охрану, Необходимо выключить (разомкнуть) выключатель S1. Его надо установить в потайном месте недалеко от входа. Можно использовать, например, скрытый геркон, который замыкается – размыкается перестановкой какого либо предмета с встроенным в нем магнитом и т.п. Этот выключатель блокирует работу системы и она перестает реагировать на обрыв шлейфа. При уходе, выключатель S1 размыкается и конденсатор С2 начинает заряжаться через резистор R2. Пока конденсатор не зарядится до определенной величины, система «слепая». И у вас есть время покинуть объект, восстановив охранный шлейф или замкнув контакты. Подбирая значения резистора R2 и конденсатора С2 добейтесь приемлемой для себя задержки при выходе.

Если охранный шлейф будет нарушен, то через резистор R1 начнет заряжаться конденсатор С1. Эта пара создает небольшую задержку срабатывания сигнализации, и у хозяина есть время ее нейтрализовать, включив выключатель S1. Необходимо подобрать номиналы резистора и конденсатора для комфортного времени задержки срабатывания.
Если же шлейф нарушен злоумышленником, который не знает как выключить сигнализацию, то через некоторое время после разрыва шлейфа, сигнализация сработает (на обеих входах элемента D1.1 будут по логической «1», соответственно, на выходе «0». Пройдя через инвертор D1.2 он снова станет «1» и откроет транзистор VT1. Транзистор разрядит конденсатор С3 и через инвертор откроет транзистор VT2, который и заставит сработать исполнительное реле или включит сирену.

Даже если злоумышленник быстро восстановит шлейф, то сирена будет продолжать работать, так как конденсатор С3 будет достаточное время заряжаться через резистор R3. Именно номиналы этой пары и определяют время работы сигнализации после восстановлении шлейфа. Если же шлейф не восстановлен, сигнализация будет работать постоянно.
Микросхема — К561ЛА7, транзисторы — любые n-p-n (КТ315, КТ815 и т.д.) Источник питания — любой с напряжением +5 — +15 Вольт. Исполнительное реле или сирена может быть подключена к более мощному источнику питания, нежели сама схема. В режиме ожидания схема тока практически не потребляет (на уровне саморазряда батарей).

Простая охранная сигнализация своими руками

Иногда возникает необходимость установить простую и не дорогую охранную сигнализацию. Без лишних наворотов и «прибамбасов», которые добавляют в неё производители, что бы расширить функциональность своей системы и как-то выделить её среди прочих конкурентов. Дача, гараж, бытовая пристройка или даже теплица, в таких местах не всегда целесообразно и выгодно устанавливать полноценную охранную систему.

В этой статье мы рассмотрим несколько устройств, которые претендуют на простоту и доступность каждому, кто желает защитить свое имущество от посягательства не прошеных гостей.

Что же должна уметь такая сигнализация?

реагировать на вторжение (какое-то внешнее воздействие – движение, дверь открыли, ударили и т.п.);
подавать звуковой сигнал, что бы спугнуть нарушителя;
иметь возможность постановки и снятия с охраны;
желательно немного потреблять электроэнергии.

Эти устройство преследует цель не столько закрыть доступ в дом, сколько лишь отпугнуть вора. Услышав громкий сигнал, он не захочет рисковать и не станет залезать в помещение, помимо психологического воздействия, она может еще привлечь внимание соседей.

Охранная сигнализация на основе датчика движения

Простейшая охранная сигнализация для дома может быть изготовлена своими руками на основе обычного бытового датчика движения для освещения, которые устанавливают в подъезды, для экономии электроэнергии. Но вместо осветительной лампы можно установить сирену.

Что для этого понадобится?

Датчик движения – купить можно в любом строительном магазине, например OBI или Леруа Мерлен. Необходимо обратить внимание на напряжение работы датчика – нам необходимо, что бы он работал от сети 220В, угол обзора – зависит от внешнего исполнения датчика (настенный или потолочный) и применяемой линзы (может быть широкая на 180 градусов или коридорного типа). Средняя стоимость от 400 до 800 рублей;
Сирена, работающая от сети 220В. Например, ПКИ-3 «Иволга-220», средняя цена 250 рублей. Можно купить в магазинах радиотоваров;
Обычный выключатель, для отключения сигнализации. Подойдет любой, от 100 руб. и выше.

Схема подключения представлена ниже:

Датчик движения нужно выбирать такой, на котором есть хотя бы два типа регулировок – настройка по времени (TIME) и чувствительности датчика (SENS). С помощью первой можно будет задать время сработки нашей сигнализации, т.е. время звучания сирены. Это значение обычно выставляют на пять минут. Вторая регулировка меняет чувствительность датчика, например, если он не реагирует на вас или для уменьшения так называемых «ложных тревог».

Выключатель понадобится для того что бы выключать устройство когда вы находитесь в его поле зрения и включать когда покидаете это помещение. Выключатель желательно устанавливать скрытно, таким образом, что бы после активации охранной сигнализации вы не попали в радиус её действия. Помимо сирены, так же можно подключить обычную лампочку для двойного воздействия на нарушителя.

Главными недостатками такой реализации будет то, что некоторым моделям датчиков движения после включения, требуется от 1 до 10 секунд для «стабилизации» и перехода работы в дежурный режим. Если вам попался такой датчик, нужно добавить в общую схему реле времени, которое будет держать сирену отключенной на время включения.

В продаже еще есть миниатюрные датчики движения, которые работают от 12В, например, модель ДД-03. На них так же можно создать простейшую сигнализацию, но подключать его необходимо к источнику питания 12 вольт или аккумуляторной батарее. Благодаря этому система будет энергонезависимой и работать, даже если есть перебои электричеством.

Охранная сигнализация из готового комплекта

Простейшее охранное устройство на основе автономной сигнализации может работать без проводов. В магазинах для радиолюбителей можно встретить два варианта – на основе инфракрасного датчика (он же движения) или магнитоконтактного датчика, который реагирует на открытие. Правда выбор недостаточно велик и зачастую придется походить по магазинам, что бы найти товар «в наличии». Поэтому самый простой способ приобрести этот товар, это заказать его в одном из крупных интернет магазинов.

Комплект на основе инфракрасного датчика.

Примером может послужить китайская сигнализация под громким названием «Alarm mini». Состоит из самого ик-датчика, кронштейна для установки и одного или двух брелоков. В комплекте имеется понятная инструкция по установке и эксплуатации. Отдельно покупаются 4 пальчиковые батарейки типа AA, но может работать и от адаптера питания на 6В (продается отдельно). Самостоятельно выполнить монтаж не составит труда.

Вставив батарейки в устройство, нужно установить сам блок на такое место, чтобы его линза была направлена на охраняемое помещение. На передней панели имеется окно инфракрасного приемника, для управления сигнализацией с пультов. Линза, которая «улавливает движение» в контролируемой области, световые индикаторы работы и сирена.

Нажимаем кнопку на пульте — загорается зеленый светодиод, значит, пошел отчет на выход (секунд 15-20), что бы успеть выйти из квартиры. Затем зеленый глазок гаснет – устройство начало работать. Теперь как только возникнет какое-либо движение в помещении – пройдет человек, пробежит собака или кошка, загорится красный светодиод и через 15-20 секунд раздастся очень громкий звук сирены. Устройство работает!

Цена устройства около 500 рублей и зависит от текущего курса доллара и места приобретения. Вы можете найти различные варианты, например, тут.

Комплект на основе магнитоконтактного датчика.

Охранная сигнализация на основе датчика открытия представляет собой основной блок, в котором имеется датчик с разомкнутыми контактами и магнит для замыкания этих контактов. Нужно установить их друг против друга, чтобы между ними был прямой контакт. Если в дом проник вор, при открытии двери или окна эти элементы удаляются друг от друга и звучит тревожная сирена.

Такую сигнализацию можно применять в основном для отпугивания нарушителей и основное её преимущество это низкая цена, около 100 рублей за датчик. И очень простая установка, на каждой части есть липкая лента, достаточно снять защитный слой и приклеить датчик на входную дверь или окно.

Часто такие комплекты применяют для охраны периметра дома в тот момент, когда вы находитесь внутри, например, спите ночью. Звук сирены разбудит и вас и вы сможете предпринять какие-либо действия для своей защиты.

Имитатор охранной сигнализации

В городских многоэтажных домах становится популярным ставить квартиру на охрану, в этом случае покупается дорогостоящее оборудование для охраны от проникновения, а сигналы передаются на пульт охранного предприятия. Но не всякому хозяину такое по карману, да и не всегда это оправданно.

Помните на автомобилях такое устройство, под лобовым стеклом, обычно около руля, размешен красный светодиод, который мигает или постоянно светится? Он предупреждает, что машина под охраной. Так и для квартиры или дачи существуют подобные конструкции или по-другому – имитаторы охранной сигнализации. Они предназначены для того что бы спугнуть неподготовленных и непрофессиональных воришек или домушников.

Чтобы изготовить такой имитатор, нужно купить красный светодиод (например, такой АЛ307), монтажную коробку для его размещения, резистор на 100 Ом, переключатель и отсек для двух батареек. За весь комплект нужно будет отдать примерно 100 – 200 рублей. В зависимости от характеристик светодиода, к нему нужно подключить последовательно токоограничивающий резистор. Подобрать правильный резистор вам помогут в магазине радиотоваров (если у вас, конечно, не советский светодиод АЛ307, как в нашем примере).

Выходя из дома, включаем постоянно светящийся светодиод, возвращаясь, отключаем. Чужие люди будут думать, что квартира стоит на сигнализации.

Если нет возможности или времени самому собрать такой имитатор, то можно установить муляж охранной сигнализации. Это готовое устройство совмещает в себе световой и звуковой оповещатель, может работать от сети 220В так и быть автономным, т.е. питаться от батареек. Когда квартира или дача якобы на охране, световой индикатор горит красным или синим светом. Если вор попытаться открыть дверь, то сработает звуковой ревун – сирена.

Таким образом, можно считать, что небольшая коробочка и горящий светодиод или лампочка это индикаторы сигнализации, которые дадут понять нарушителю, что сюда соваться не стоит.

Довольно часто можно видеть, что в магазинах, в офисах, на уличных киосках наклеены стикеры различных охранных компаний. Этим тоже можно воспользоваться, приклеив над своей дверью такой стикер. Никто не будет проверять, действительно ли квартира подключена на пульт вневедомственной охраны.

Сообщества › Кулибин Club › Блог › GSM сигнализация из подручных материалов.

Доброго времени суток.
Пример бюджетной GSM сигнализации собранной из того что было под рукой.

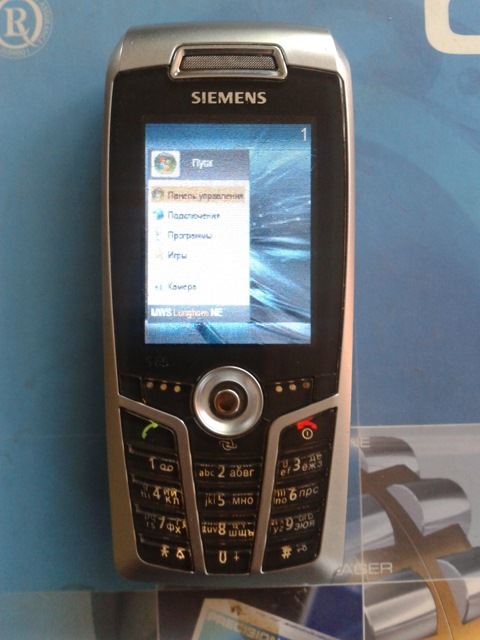

Берем телефон с кнопками.

Вводим свой номер телефона на кнопку быстрого вызова.

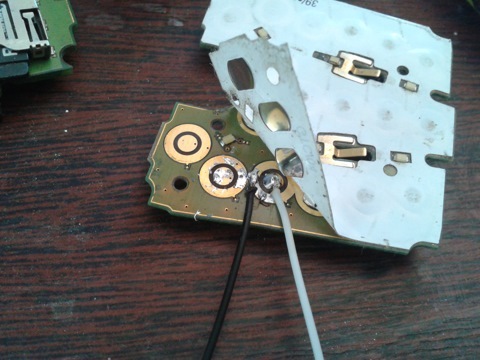

Делаем выводы этой кнопки наружу.

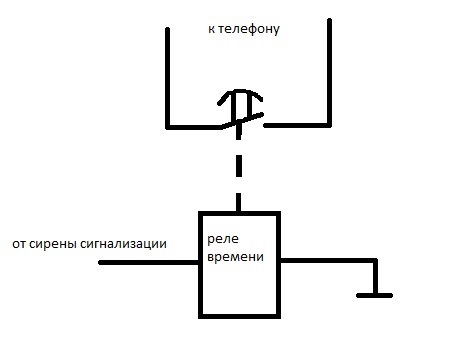

Контакты кнопки будет замыкать реле, управлять которым будет сигнал с провода идущий на сирену сигнализации, что бы реле не срабатывало и не нажимало кнопку при постановке и снятии с охраны сигнализации, необходимо сделать небольшую задержку по времени срабатывания реле. Для этих целей подойдет реле времени.

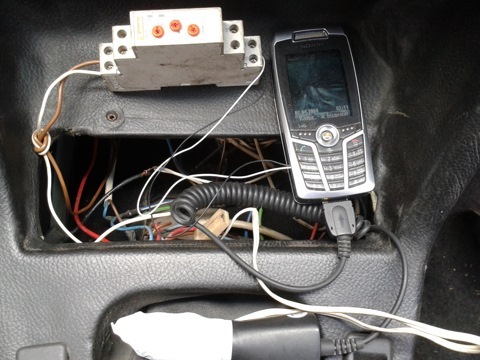

Для питания телефона подойдет автомобильное зарядное, подключенное на прямую к бортовой сети.

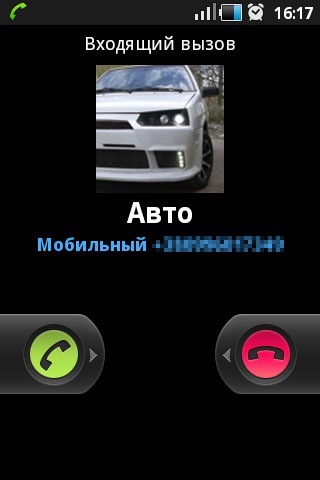

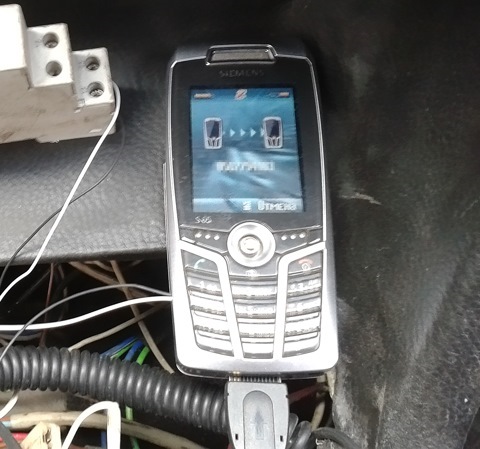

При срабатывании сигнализации, с провода идущего на сирену, подается питание на реле времени, и через 5 секунд срабатывает реле, замыкающее контакты кнопки 1, и телефон набирает номер запрограммированный на эту кнопку.

Всем спасибо, удачи на дорогах.

Смотрите также

Метки: gsm сигнализация своими руками

Комментарии 132

сегодня поставил такой на дому… все работает . есть косячок…при быстром наборе остаеться чифра того самого набора. к примеру-2. тут или принять надо вызов. либо он пройдет один раз и все.

это зависит от телефона, на некоторых бывает, что пришедшая смска уже мешает быстрому набору, на других еще что-нибудь

Отлично, и гениально просто!

ты шутку не разобрал ! ну да ладно ! :)))

мля, а у меня из старых телефонов только сенсорный- вот сижу читаю и думаю — куда там провода припаять ?:)))

на сенсорный — никуда
можно купить старенький в переходе за 300-500р
или простенький новый 500-1000

так и машину найти можно будет — труба ведь сигнал давать будет)

По смс запросу оператор высылает координаты местонахождения телефона

не слушай никого умные все пишут типа это было да этим типа не удивиш))))) все равно это хорошая задумка и главное сам ее сделал все супер)

Круто!надеюсь в машине прибрался после установки телефона?

Все спрятано и незаметно.

Мысль не новая, но… Напоминания достойна! +100 🙂

Делал что то подобное в свое время из нокии для интереса, главное что бы не взорвалось)))

ну удиви тогда, чем нибудь диковинным

Разочарую всех. У меня такая фигня уже 3 года стоит. Есть несколько недостатков.
Во-первых : Это всё работает до первых морозов. Потом АКБ телефона замерзает, и он отключается.
Второе : Так-как телефон постоянно будет подключеный к зарядному, телефон должен быть с функцией постоянного приёма подзарядки. (Есть такие телефоны, которые зарядились, и зарядное отключается. Телефон садится и выключается. Нужно выключить и снова включить зарядное. Никто не будет следить за этим, каждые 3-4 дня).
Третье : В памяти скапливается много СМС от банков, магазинов, операторов связи. Память забивается.
Четвёртое : Раз в год нужно звонить с этого телефона, а-то симку отключат.
Пятое : На счету должна быть сумма, большая, чем цена изменения тарифного плана. (Мне и многим другим, пару лет назад, Киевстар навязал другой тарифный план, взамен устаревшего. Бабки снялись, и звонить перестал).
Шестое : Если на автомобиле редко ездить, разряжается АКБ.
Седьмое : Если угонщик отключит АКБ автомобиля, то телефон не позвонит, потому-что реле не сработает.
Восьмое : Редкий угонщик ходит на дело без GSM/GPS глушителя.
В остальном данным девайсом можно пользоваться с весны до осени. Очень удобно и спокойно. По этому принципу можно сделать сигнализацию в квартире, доме, на даче.

в моем случае этих недостатков нет
Во-первых: работает и на морозе, так как пользовался и в зимнее время года, все работало.
Второе: после зарядки батареи телефон работает от сети не разряжая батарею.
Третье: в телефоне есть функция автоматической очистки смс
Четвертое: мне не лень раз в год позвонить
Пятое: у меня мтс
Шестое: езжу каждый день.
Седьмое: чтобы отключить АКБ нужно открыть капот, и сигнализация сработает
Восьмое: кому оно надо угонять мое корыто
