Разметочный чертёжный циркуль своими руками

Делаем простой кронциркуль

Что мы знаем из истории кронцикуля? Известный нам еще со школы циркуль служит для вычерчивания идеально правильных окружностей. История этого инструмента насчитывает не одну тысячу лет, насколько можно судить по идеально точным окружностям, которые ученые-археологи видят на поверхностях древних сооружений. При раскопках курганов древних галлов, во Франции, был найден обыкновенный циркуль, изготовленный из железа. А во время раскопок Помпеи ученые с удивлением обнаружили несколько другой инструмент, он был примерно такого же назначения, но весьма и весьма сложно устроенный.

Как выяснилось, он мало изменился со времен Римской Империи, в таком же виде он выпускается и используется и в современном мире, хотя сейчас существует даже цифровой кронциркуль. Термин этот иностранного происхождения, состоит из немецкого слова «krone» — венец и латинского «circulus» — круг. Относится к разряду чертежно-измерительных приборов. Он имеет две ножки, чаще всего, дугообразной формы, между которыми можно установить желаемый угол, используя для этого микрометрический винт, который также входит в конструкцию инструмента. Винт служит, чтобы можно было отрегулировать желаемое расстояние между ножками. Существует также упрощенный вариант.

На фото — для измерения наружных диаметров и размеров деталей.

Сегодня такой прибор используют в производстве для измерения наружных диаметров и размеров деталей (один разряд инструментов), а также для определения размеров внутренних диаметров частей (другие модели приспособления). В медицине этот инструмент тоже широко применяется в самых разных отраслях, однако все его разновидности связаны с микроскопическими элементами, например, в стоматологии или нейрохирургии.

По методу получения данных выделяют механические и электронные модели.

Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

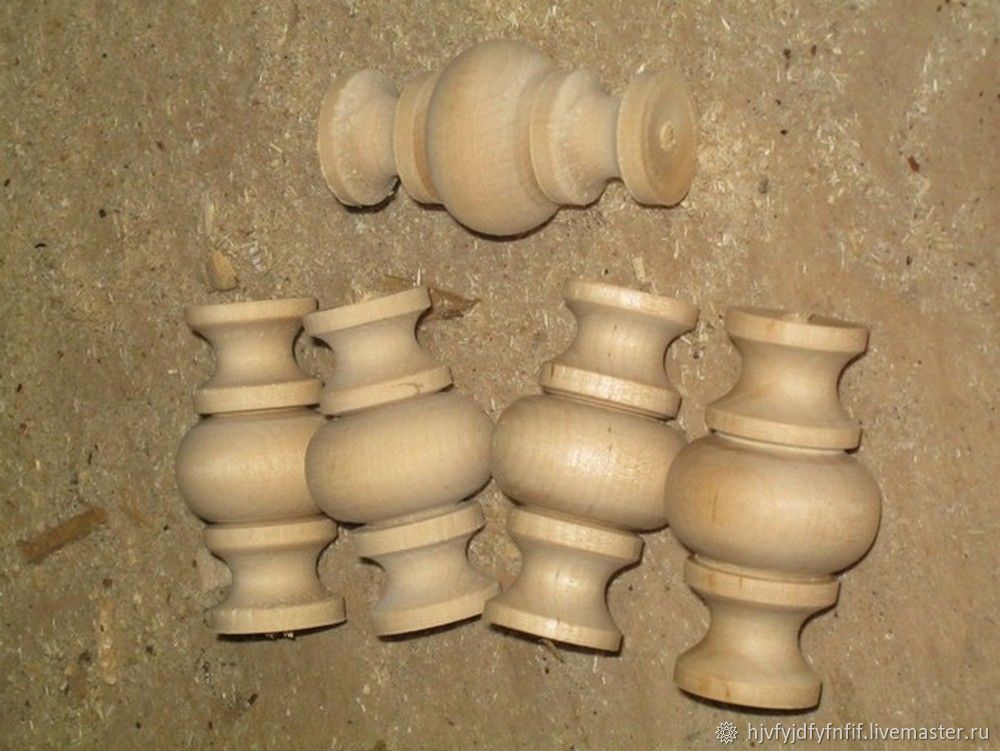

Весьма удобен кронциркуль и в токарном деле, особенно у деревяшечников — действительно, при точении декоративных деталей из дерева, точные размеры, часто не слишком важны и инструмент, позволяющий быстро, на ходу оценивать размер детали или заготовки пользуется популярностью. Особенно удобен кронциркуль при точении одинаковых деталей, а такая задача перед каждым токарем встает регулярно. Чрезвычайно ускоряет дело наличие нескольких таких инструментов — можно заранее настроить их на основные размеры детали и не отвлекаться на измерения линейкой или штангенциркулем.

Очень часто, кронциркуль применяется и стеклодувном деле.

Простой кронциркуль, вроде как на фото выше, не представляет сложности для самостоятельного изготовления. Придется только подобрать подходящий материал, дальше — немного простой слесарной работы.

На чертеже, кронциркуль с диаметром измерения до 180 мм.

Что было использовано в работе.

Инструмент.

Набор обычного слесарного инструмента, нечто для сверления отверстий. Использовал простейший шлифовальный барабан, установленный в токарный станок по дереву. Пользовался маленькой УШМ с тоненьким отрезным диском, электрическим точилом. Пригодились клейма с циферками. Не обойтись без стальной плиты или наковальни.

Материалы.

Кусочек листовой стали подходящей толщины. Использовал нержавеющую, толщиной 1.5 мм. Желательно, чтобы заготовка была ровной, без вмятин. Средней крупности шлифовальная шкурка. Немного метизов.

При изготовлении инструмента, было допущено несколько отступлений от чертежа — ножки кронциркуля приняты одинаковой толщины, вместо заклепки применил обычный винт М6. Практика показала, что две усиленных «кузовных» шайбы и шайба-стопор, позволяют ножкам двигаться плавно, с небольшим усилием. Усилием затягивания гайки, его можно регулировать.

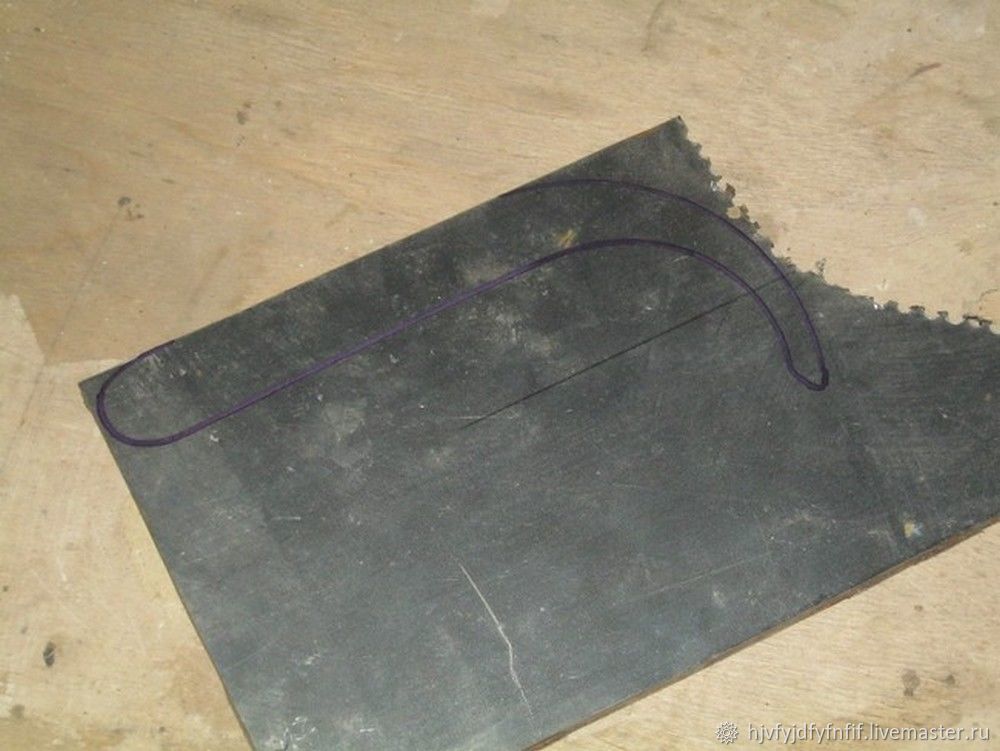

Чертеж ножки кронциркуля распечатал на принтере на плотной бумаге, подогнав размер под требуемый. Вырезав, получил шаблон. Контур ножки, можно перенести на заготовку и при помощи копировальной бумаги.

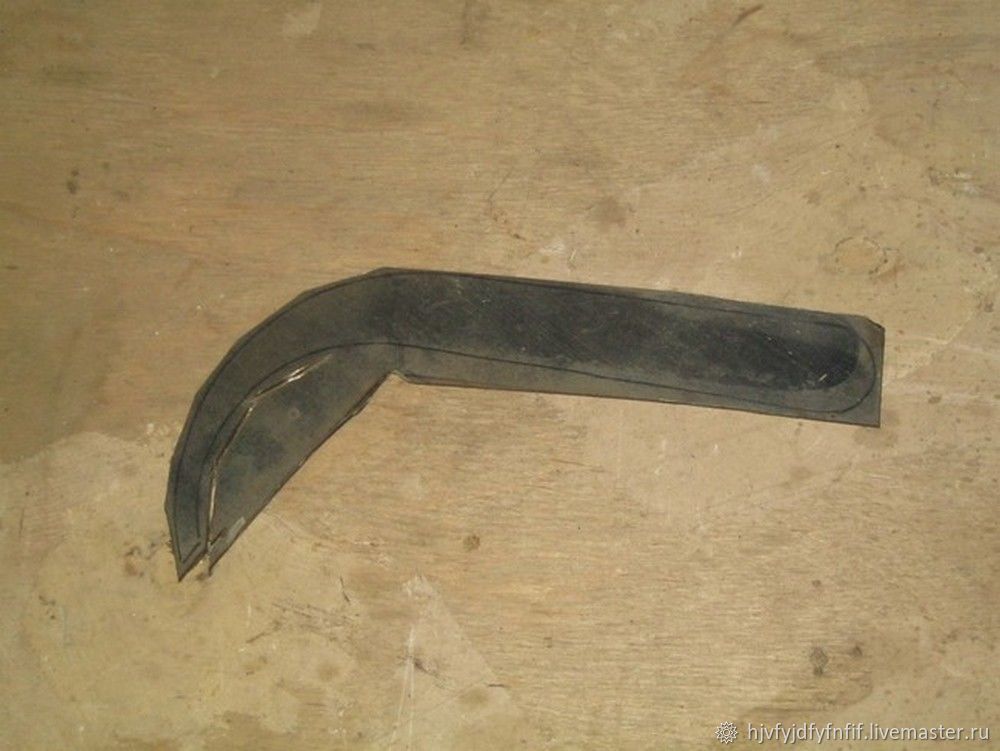

Все что можно, отрезано «болгаркой». Трудность представляет вырезание внутреннего радиуса. Его пришлось выпиливать совсем маленьким «обмылком» отрезного диска.

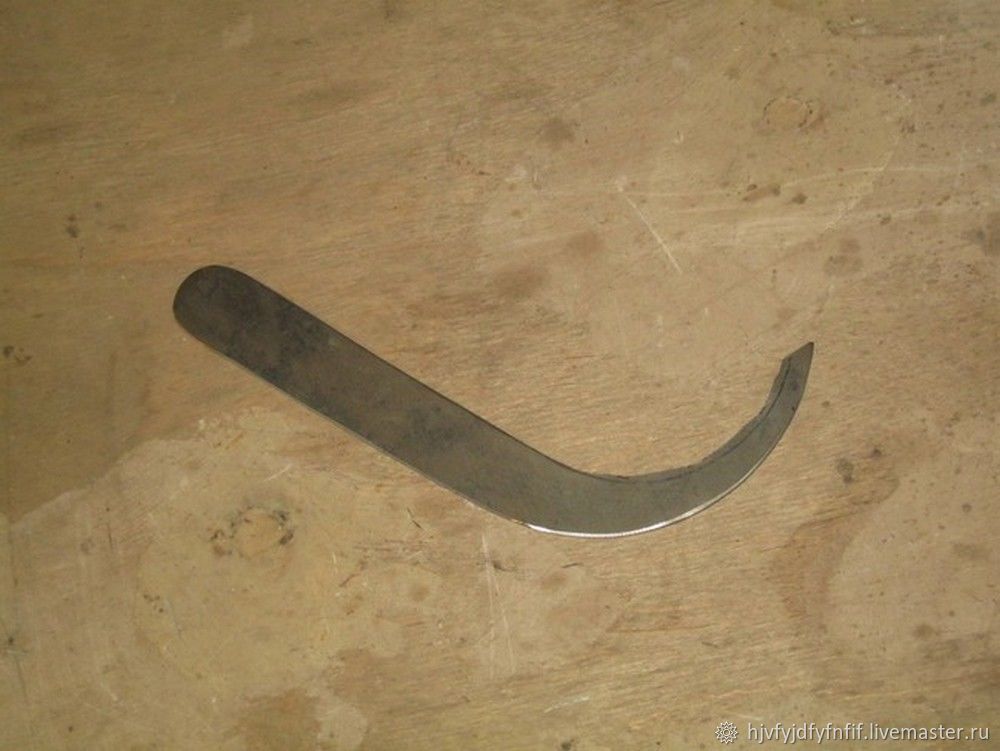

После грубого выпиливания, довел контур на точиле и далее волшебным напильником.

Здесь, опять же, возникает проблема с внутренним радиусом. Решил ее, изготовив для токарного станка по дереву небольшой шлифовальный барабанчик из березового чурбачка. Радиусом, чуток меньше чем внутренний радиус ножки кронциркуля. На чурбачок, не вынимая из станка, намотал шлифовальную шкурку, концы закрепил липкой лентой.

После полной доводки формы ножек, были просверлены отверстия для шарнира.

Подобран болтик М6 подходящей длинны, ножки скреплены импровизированным шарниром. Получилось просто и вполне работоспособно, более того, усилие с которым сдвигаются ножки можно регулировать.

Можно порекомендовать альтернативный вариант изготовления, более, хм, классический — без плясок с УШМ. По контуру ножек накерниваются и сверлится ряд отверстий диаметром 4…5 мм. Небольшим зубилом прорубаются перемычки между отверстиями. Дальше так же.

Опущена закалка рабочей части ножек и при использовании инструмента не только для деревяшек, ее лучше бы сделать:

  • нагреть рабочие части ножек на длину 20 мм до светло-вишнево-красного цвета каления и охладить через слой масла в воде;
  • отрихтовать ножки кронциркуля после закалки и зачистить абразивной шкуркой.

В описанную последовательность изготовления кронциркуля можно внести некоторые изменения.

Если заготовки для ножек небольшого размера и размечать их геометрическим путем неудобно, тогда для их разметки изготовляют два шаблона из тонкой листовой стали: один для нанесения линий, на которых нужно будет накернить центры для вспомогательных отверстий, а второй (меньший) — для разметки контура ножки. Раньше накладывают шаблон, представляющий собой контур. Вначале на заготовке наносят вспомогательные линии по первому шаблону, а потом основные по второму шаблону меньших размеров. Последний устанавливают так, чтобы линии его контура были равноудаленными от нанесенных вспомогательных линий контура для центров вспомогательных отверстий.

Если материал на заготовку кронциркуля представляет собой полосы 25X4 или 30X4 мм, то на них размечают прямые линии, воспроизводящие форму и длину ножек в разогнутом виде. Затем полосу обрубают зубилом на плите или в тисках, отступив на 0,5— 1 мм от линии разметки, и опиливают начерно. После этого ножку нагревают и сгибают ударами молотка на круглой оправке, размеры которой соответствуют радиусу изгиба ножек.

Окончательная обработка кронциркуля не отличается от последовательности, приведенной выше.

При таком способе изготовления кронциркуля меньше затрачивается времени, так как отпадает необходимость в сверлении вспомогательных отверстий по контуру заготовки. Последний способ применяют чаще всего при изготовлении нутромера, так как загибание концов его ножек выполняется очень просто, тогда как загибание ножек кронциркуля — операция довольно сложная, требующая определенных умений и навыков.

Испытание кронциркуля и технические требования к нему. Испытание кронциркуля заключается в разводе и сжатии его ножек. При этом ход в шарнире должен быть плавным, а концы ножек должны плотно сходиться. Поверхности кронциркуля должны быть чистыми, без царапин, забоин и вмятин, а острые края притуплёнными. Концы ножек кронциркуля должны быть закалены на длину 20 мм до твердости HRC 40—50.

Читать еще:  Монтаж термопанелей своими руками

Остается сказать, что инструмент в арсенале токаря-деревяшечника весьма востребован. Практика показала, что лучше иметь несколько штук. Одновременно пользовался, максимум четырьмя.

В подавляющем большинстве случаев, однако, вполне достаточно одного-двух. Чтобы исключить путаницу при пользовании несколькими инструментами, можно выбить на ножках порядковый номер.

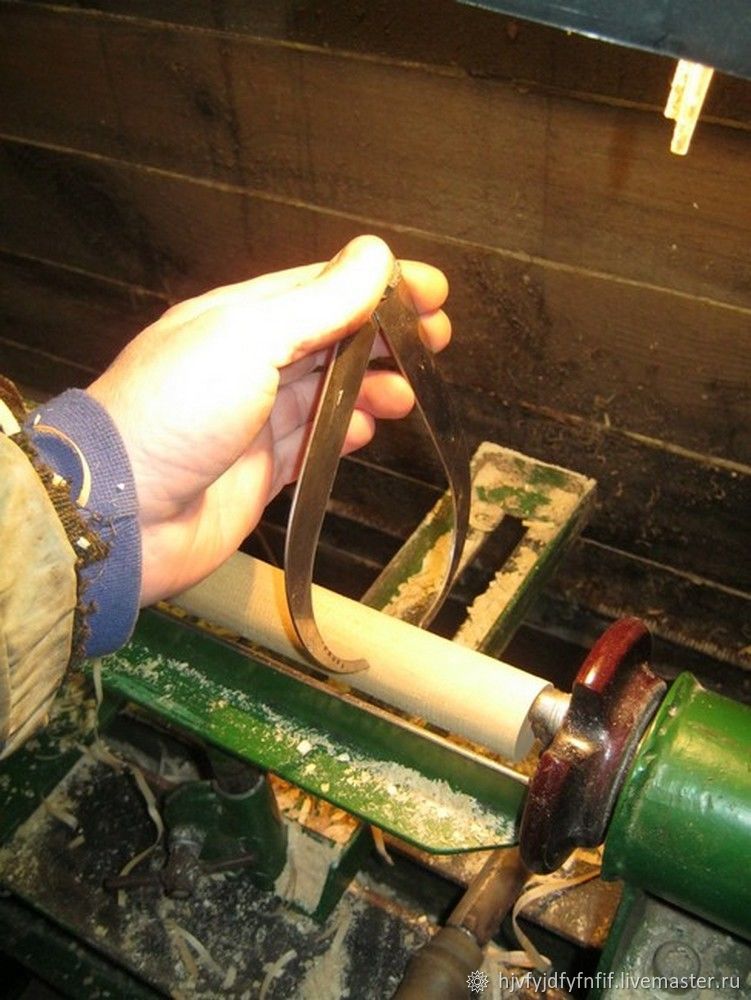

Использование обычно заключается в измерении диаметров заготовки при вытачивании одинаковых деталей. При этом вытачивается деталь-образец, ориентируясь на требуемые присоединительные или габаритные размеры, остальное как сердце подскажет. Все следующие детальки, вытачиваются по ее размерам — при помощи нескольких кронциркулей, «снимаются» основные размеры, обычно их один-два диаметра и длина. Лучше при этом, прибавить диаметры на миллиметрик – припуск на шлифовку. Все. Точение подобных, превращается в сплошное удовольствие.

Заготовка протачивается до тех пор, пока кронциркуль с самым большим диаметром не начнет проваливаться. Мерять можно прямо на вращающейся заготовке, при этом ножки кронциркуля следует прикладывать к заготовке одновременно. Иначе инструмент может вырвать из рук.

Циркуль своими руками

Дело было вечером, делать было есть чего.

Однажды мне надоело чертить окружности с помощью всем известного “циркуля” типа “планка с двумя гвоздями”.

Решил приобрести циркуль – в канцтоварах есть школьные “козья ножка”, которые не могут начертить большой окружности, хотя бы на 50см, да еще и настолько хлипкие, что изгибаются во время процесса рисования окружности (как ими школьники что-то чертят). Понял, что это не вариант.

Поискал на сайтах магазинов инструмента в своем городе – циркулей нет (нихт циркул. ). Зато нашел пару московских интернет – магазинов, где мне предлагали купить неплохой циркуль за 3500-4000 руб. :wacko: Да зачем такое нужно. – подумал я.

И решил изготовить циркуль своими руками. Кстати процесс изготовления занял – всего один вечер.

Материалы для циркуля

Для циркуля использовал:

  • квадратную профильную трубу – 15мм;
  • Болты М8 с гайками и шайбами;
  • болты М6 с гайками и шайбами;
  • вал от принтера диаметром 3мм (подойдет любой закаленный пруток).

Сборка циркуля своими руками

Отрезал два куска трубы, длина по вашему усмотрению, да хоть 1 метр каждый, я использовал 30см. Все зависит от того, какие окружности будете чертить.

Края профиля срезаются, как показано на фото внизу, чтобы вставлять болты крепления иголок. Т.е. от профиля отрезается 3 стороны из четырех так, чтобы осталась пластина для сверления под болты крепления иголок.

Далее отверстия – для М8 сверлим отверстия диаметром 8мм.

А для верхней части – 6мм, т.к. там используются болты М6.

Верхнюю скобу можно изготовить из листовой стали толщиной 1мм.

Вверху скобы сверлится отверстие на 6мм и туда вставляется болт М6 с двумя гайками – это ручка для удобного вращения циркуля (см. фото внизу статьи).

На болты, которые держат ножки в скобе, надеваются гайки типа “барашек”, чтобы было удобно фиксировать положение ножек циркуля.

Нижние болты М8 зажимаются в тиски, на резьбе, близко к головке болта, делается небольшой надпил круглым напильником – так их будет удобнее сверлить, затем намечается и сверлится отверстие 3мм для вставки иголки

Головки болтов лучше сточить наполовину, чтобы ножки циркуля могли максимально близко соприкасаться.

А также, после вставки иголки, под гайку лучше подложить шайбу, иначе гайка будет очень плохо вращаться на иголке.

Для иголок использованы два куска вала от старого принтера – каленый пруток диаметром 3мм.

В итоге, за вечер работы (в другой вечер я разобрал его и покрасил), я получил отличный циркуль с большими достоинствами и небольшими недостатками.

О недостатках моего циркуля

  • ножки циркуля не сжимаются полностью из-за головок болтов, иголки не смыкаются в ноль, остается порядка 1см, т.е. циркуль не может чертить очень маленькие окружности, менее 1см. Это можно решить увеличив ширину верхней скобы так, чтобы ножки циркуля крепились на бОльшем расстоянии друг от друга, но для себя я решил, что мне не нужны окружности менее 1см диаметром;
  • толщина профильной трубы была выбрана не совсем удачно, т.к. в нее входит болт только М8 (при использовании болта М10 уже останется по 2,5 мм до краев профиля), в котором приходится сверлить отверстие 3 мм и при сильно затягивании гаек, болт переламывается в тонком месте. Рекомендую использовать профиль 20 мм, в который можно без опаски будет вставить болт М10, что увеличит прочность крепления иголок. Но в моем случае усилия затягивания хватает, чтобы болты держали, один болт крепления иглы сломался лишь тогда, когда я решил затянуть его 2-мя ключами довольно сильно :unsure:
  • данный циркуль может чертить только иголками, а не карандашом, но для разметки окружностей на дереве и листовой стали гораздо удобнее использовать иголку (получается тонка и точная линия, которая хорошо видна), а не карандаш. При желании можно сделать приспособления для крепления карандаша в данном циркуле.

В остальном, циркуль получился замечательный и уже помогает мне в работе. Возможно, что в будущем я сделаю циркуль версии 2.0, где учту уже все недостатки первой версии.

Обновление

По советам бывалых с замечательного форума chipmaker.ru циркуль был доработан – ножки были повернуты на 90 градусов, благодаря чему головки болтов теперь не соприкасаются, а иголки можно выставлять под углом – при черчении больших окружностей это очень удобно. Спасибо за советы!

На последних двух фото уже доработанный циркуль.

2. Чертежные инструменты, материалы и принадлежности. Организация рабочего места

2.1. Инструменты для выполнения чертежей. Что необходимо будет вам для выполнения чертежей в школе?

Готовальня. Готовальня—это комплект чертежных инструментов, уложенных в футляр. Обычно в готовальню входят круговой (рис. 11, а) и разметочный (рис. 11, б) циркули, рейсфедер для работы тушью, удлинитель к круговому циркулю и другие инструменты.

Циркули. Из наконечника графитовый стержень должен выступать на 5. 7 мм. Концы иглы и пишущего стержня при работе циркулем, как и концы игл разметочного циркуля, располагают на одном уровне (рис. 11).

Рис. 11. Циркуль чертежный: а — круговой; 6 разметочный

Рейсшина. Во время работы поперечную планку рейсшины прижимают к левой кромке чертежной доски (рис. 12). С помощью рейсшины проводят горизонтальные и наклонные линии.

Рис. 12. Чертежная доска и рейсшина

Чертежные угольники (рис. 13). Вместе с линейкой или рейсшиной чертежные угольники применяют для проведения перпендикулярных и параллельных линий и построения некоторых углов.

Рис. 13. Угольники чертежные: а — с углами 90, 45, 45°; б — с углами 90, 30, 60°

Читать еще:  Площадь цоколя как посчитать?

2.2. Чертежные материалы и принадлежности. К чертежным материалам и принадлежностям относят бумагу, карандаши, резинки, кнопки.

Чертежная бумага. Для черчения используют плотную белую нелинованную бумагу.

Карандаши. Для выполнения графических работ вам необходимы карандаши марки Т (твердые), М (мягкие) и ТМ или НВ, СТ (средней твердости). Чем больше число, стоящее рядом с буквой, тем тверже или мягче этот карандаш.

Правильно подготовленный к работе карандаш показан на рисунке 14. Его сначала затачивают острым перочинным ножом или в специальной точилке. После этого стержень заостряют с помощью шлифовальной шкурки—твердый на конус, а мягкий в виде лопаточки.

Рис. 14. Правильно заточенные карандаши

Все чертежные инструменты и материалы надо держать чистыми и исправными, от этого зависит качество выполнения чертежа.

2.3. Как работать чертежными инструментами. Прямые линии сначала проводят вдоль кромки линейки или угольника без нажима твердым, остро заточенным карандашом, а затем обводят карандашом средней твердости. При этом карандаш немного наклоняют в сторону движения, как показано на рисунке 15. Горизонтальные линии проводят слева направо, вертикальные и наклонные — снизу вверх.

Рис. 15. Приемы проведении линий: а — горизонтальных; б — вертикальных; в — наклонных

Чтобы получить более четкие и ровные линии при обводке, карандаш по этим линиям можно вести повторно и в обратном направлении. Угольник при проведении вертикальных и наклонных линий передвигают вдоль кромки рейсшины или линейки слева направо, а при проведении горизонтальных линий —сверху вниз.

Для проведения дуг окружностей ножку циркуля ставят в центр. Циркуль вращают за головку большим и указательным пальцами в направлении движения часовой стрелки (рис. 16). Короткая ножка с карандашной вставкой и игла циркуля в рабочем положении должны быть параллельны между собой. Во время вращения циркуль можно немного наклонять вперед.

Рис. 16. Проведение окружности циркулем

При откладывании отрезков разметочным циркулем не следует на него сильно нажимать, чтобы не оставлять проколов на бумаге.

2.4. Оборудование рабочего места. От правильной подготовки рабочего места во многом зависит качество чертежа.

Свет на чертеж должен падать слева сверху. В этом случае тени от инструментов и рук не будут мешать работе.

Выполняя чертеж, следует сидеть прямо, не горбясь. Расстояние от глаз до чертежа должно быть примерно 300 мм,

У чертежной доски оставляют только те инструменты, которые нужны для работы в данное время. При этом готовальня, угольники, карандаши и резинка должны лежать справа, а книга— слева. Чертежная доска должна иметь небольшой наклон. В этом случае легче работать, так как не нужно сильно наклоняться над чертежом.

В конструкторских бюро чертежи выполняют с помощью чертежного прибора, который заменяет измерительную линейку, угольник и транспортир (рис. 17).

Рис. 17. Чертежный станок с прибором

Работа конструктора над чертежом весьма трудоемка. Поэтому в последнее время используют устройства, которые по заданной программе автоматически выполняют все графические построения. Такие автоматические устройства для выполнения чертежей называют графопостроителями.

Для построения чертежей применяют и электронно-вычислительные машины (ЭВМ). На смену чертежной доске все чаще приходит телеэкран (дисплей). Конструктор задает нужные данные, а ЭВМ осуществляет автоматический поиск наиболее рационального решения.

  1. Как подготовить к работе чертежный циркуль? Как проводят им дуги окружностей?
  2. Для чего нужна рейсшина? Как с ней работать?
  3. Как подготовить к работе карандаш? Какие бывают карандаши по твердости?
  4. Как правильно подготовить рабочее место для черчения?

В рабочей тетради по заданию учителя, пользуясь чертежными инструментами, проведите вертикальные, горизонтальные и наклонные линии, а также окружности.

Указание к работе. Старайтесь проводить все линии одинаковой толщины. Красиво расположите группы линий на листе тетради.

Делаем простой кронциркуль

Что мы знаем из истории кронцикуля? Известный нам еще со школы циркуль служит для вычерчивания идеально правильных окружностей. История этого инструмента насчитывает не одну тысячу лет, насколько можно судить по идеально точным окружностям, которые ученые-археологи видят на поверхностях древних сооружений. При раскопках курганов древних галлов, во Франции, был найден обыкновенный циркуль, изготовленный из железа. А во время раскопок Помпеи ученые с удивлением обнаружили несколько другой инструмент, он был примерно такого же назначения, но весьма и весьма сложно устроенный.

Как выяснилось, он мало изменился со времен Римской Империи, в таком же виде он выпускается и используется и в современном мире, хотя сейчас существует даже цифровой кронциркуль. Термин этот иностранного происхождения, состоит из немецкого слова «krone» — венец и латинского «circulus» — круг. Относится к разряду чертежно-измерительных приборов. Он имеет две ножки, чаще всего, дугообразной формы, между которыми можно установить желаемый угол, используя для этого микрометрический винт, который также входит в конструкцию инструмента. Винт служит, чтобы можно было отрегулировать желаемое расстояние между ножками. Существует также упрощенный вариант.

На фото — для измерения наружных диаметров и размеров деталей.

Сегодня такой прибор используют в производстве для измерения наружных диаметров и размеров деталей (один разряд инструментов), а также для определения размеров внутренних диаметров частей (другие модели приспособления). В медицине этот инструмент тоже широко применяется в самых разных отраслях, однако все его разновидности связаны с микроскопическими элементами, например, в стоматологии или нейрохирургии.

По методу получения данных выделяют механические и электронные модели.

Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

Весьма удобен кронциркуль и в токарном деле, особенно у деревяшечников — действительно, при точении декоративных деталей из дерева, точные размеры, часто не слишком важны и инструмент, позволяющий быстро, на ходу оценивать размер детали или заготовки пользуется популярностью. Особенно удобен кронциркуль при точении одинаковых деталей, а такая задача перед каждым токарем встает регулярно. Чрезвычайно ускоряет дело наличие нескольких таких инструментов — можно заранее настроить их на основные размеры детали и не отвлекаться на измерения линейкой или штангенциркулем.

Очень часто, кронциркуль применяется и стеклодувном деле.

Простой кронциркуль, вроде как на фото выше, не представляет сложности для самостоятельного изготовления. Придется только подобрать подходящий материал, дальше — немного простой слесарной работы.

На чертеже, кронциркуль с диаметром измерения до 180 мм.

Что было использовано в работе.

Инструмент.

Набор обычного слесарного инструмента, нечто для сверления отверстий. Использовал простейший шлифовальный барабан, установленный в токарный станок по дереву. Пользовался маленькой УШМ с тоненьким отрезным диском, электрическим точилом. Пригодились клейма с циферками. Не обойтись без стальной плиты или наковальни.

Читать еще:  Как сделать клумбы из кирпича

Материалы.

Кусочек листовой стали подходящей толщины. Использовал нержавеющую, толщиной 1.5 мм. Желательно, чтобы заготовка была ровной, без вмятин. Средней крупности шлифовальная шкурка. Немного метизов.

При изготовлении инструмента, было допущено несколько отступлений от чертежа — ножки кронциркуля приняты одинаковой толщины, вместо заклепки применил обычный винт М6. Практика показала, что две усиленных «кузовных» шайбы и шайба-стопор, позволяют ножкам двигаться плавно, с небольшим усилием. Усилием затягивания гайки, его можно регулировать.

Чертеж ножки кронциркуля распечатал на принтере на плотной бумаге, подогнав размер под требуемый. Вырезав, получил шаблон. Контур ножки, можно перенести на заготовку и при помощи копировальной бумаги.

Все что можно, отрезано «болгаркой». Трудность представляет вырезание внутреннего радиуса. Его пришлось выпиливать совсем маленьким «обмылком» отрезного диска.

После грубого выпиливания, довел контур на точиле и далее волшебным напильником.

Здесь, опять же, возникает проблема с внутренним радиусом. Решил ее, изготовив для токарного станка по дереву небольшой шлифовальный барабанчик из березового чурбачка. Радиусом, чуток меньше чем внутренний радиус ножки кронциркуля. На чурбачок, не вынимая из станка, намотал шлифовальную шкурку, концы закрепил липкой лентой.

После полной доводки формы ножек, были просверлены отверстия для шарнира.

Подобран болтик М6 подходящей длинны, ножки скреплены импровизированным шарниром. Получилось просто и вполне работоспособно, более того, усилие с которым сдвигаются ножки можно регулировать.

Можно порекомендовать альтернативный вариант изготовления, более, хм, классический — без плясок с УШМ. По контуру ножек накерниваются и сверлится ряд отверстий диаметром 4…5 мм. Небольшим зубилом прорубаются перемычки между отверстиями. Дальше так же.

Опущена закалка рабочей части ножек и при использовании инструмента не только для деревяшек, ее лучше бы сделать:

  • нагреть рабочие части ножек на длину 20 мм до светло-вишнево-красного цвета каления и охладить через слой масла в воде;
  • отрихтовать ножки кронциркуля после закалки и зачистить абразивной шкуркой.

В описанную последовательность изготовления кронциркуля можно внести некоторые изменения.

Если заготовки для ножек небольшого размера и размечать их геометрическим путем неудобно, тогда для их разметки изготовляют два шаблона из тонкой листовой стали: один для нанесения линий, на которых нужно будет накернить центры для вспомогательных отверстий, а второй (меньший) — для разметки контура ножки. Раньше накладывают шаблон, представляющий собой контур. Вначале на заготовке наносят вспомогательные линии по первому шаблону, а потом основные по второму шаблону меньших размеров. Последний устанавливают так, чтобы линии его контура были равноудаленными от нанесенных вспомогательных линий контура для центров вспомогательных отверстий.

Если материал на заготовку кронциркуля представляет собой полосы 25X4 или 30X4 мм, то на них размечают прямые линии, воспроизводящие форму и длину ножек в разогнутом виде. Затем полосу обрубают зубилом на плите или в тисках, отступив на 0,5— 1 мм от линии разметки, и опиливают начерно. После этого ножку нагревают и сгибают ударами молотка на круглой оправке, размеры которой соответствуют радиусу изгиба ножек.

Окончательная обработка кронциркуля не отличается от последовательности, приведенной выше.

При таком способе изготовления кронциркуля меньше затрачивается времени, так как отпадает необходимость в сверлении вспомогательных отверстий по контуру заготовки. Последний способ применяют чаще всего при изготовлении нутромера, так как загибание концов его ножек выполняется очень просто, тогда как загибание ножек кронциркуля — операция довольно сложная, требующая определенных умений и навыков.

Испытание кронциркуля и технические требования к нему. Испытание кронциркуля заключается в разводе и сжатии его ножек. При этом ход в шарнире должен быть плавным, а концы ножек должны плотно сходиться. Поверхности кронциркуля должны быть чистыми, без царапин, забоин и вмятин, а острые края притуплёнными. Концы ножек кронциркуля должны быть закалены на длину 20 мм до твердости HRC 40—50.

Остается сказать, что инструмент в арсенале токаря-деревяшечника весьма востребован. Практика показала, что лучше иметь несколько штук. Одновременно пользовался, максимум четырьмя.

В подавляющем большинстве случаев, однако, вполне достаточно одного-двух. Чтобы исключить путаницу при пользовании несколькими инструментами, можно выбить на ножках порядковый номер.

Использование обычно заключается в измерении диаметров заготовки при вытачивании одинаковых деталей. При этом вытачивается деталь-образец, ориентируясь на требуемые присоединительные или габаритные размеры, остальное как сердце подскажет. Все следующие детальки, вытачиваются по ее размерам — при помощи нескольких кронциркулей, «снимаются» основные размеры, обычно их один-два диаметра и длина. Лучше при этом, прибавить диаметры на миллиметрик – припуск на шлифовку. Все. Точение подобных, превращается в сплошное удовольствие.

Заготовка протачивается до тех пор, пока кронциркуль с самым большим диаметром не начнет проваливаться. Мерять можно прямо на вращающейся заготовке, при этом ножки кронциркуля следует прикладывать к заготовке одновременно. Иначе инструмент может вырвать из рук.

Плоский разметочный циркуль своими руками в закладки 4

Джон уже делал такой циркуль из фанеры несколько лет назад. Но теперь ему захотелось повторить этот же инструмент из алюминия.

Материалы.
– Двухкомпонентная эпоксидная смола
– Канцелярская кнопка
– Винт М4 с пресс-шайбой, барашковая гайка
– Наждачная бумага
– Алюминиевая пластина 4 мм толщиной.

Инструменты, использованные автором.
– Сверлильный станок
– Ленточный шлифовальный станок
– Сверла Форстнера
– Напильник, ножовка по металлу
– Тиски, струбцины
– Шуруповерт
– Орбитальный шлифовальный станок
– Карандаш, рулетка, керн.

Процесс изготовления.
Для начала Джон подобрал шайбочку подходящего диаметра для разметки.


Затем разметил на алюминиевом листе внешние и внутренние контуры шайбы. Нашел их центры, и разметил центр отверстия для карандаша.




Окончательно обрисовав контуры заготовок, отрезал пластину ножовкой.


Просверлил отверстия для зажимного винта, слегка раззенковал одно из них сверлом Форстнера.





Теперь отметил керном центры отверстий для карандаша и иголки.



Просверлил отверстия тонким сверлышком. Для карандаша – немного больше, чем для иглы. С обеих сторон снял фаску.



Подходящего винтика не нашлось, немного увеличил отверстие для него.

Разделил заготовки ножовкой, и удалил лишние элементы.


Грубо обработал края на ленточном шлифовальном станке.


Теперь полировка на орбитальном.



Затем обработал на мелкой наждачной бумаге плоскости.

И максимально углубил паз для шляпки винта, но она туда все равно не помещается по высоте.



Джон решил эту проблему просто. Закрутил винт в доску, и спилил верхнюю часть шляпки напильником. Теперь шляпка спряталась в паз.



При помощи двухкомпонентной эпоксидной смолы вклеил шляпку болта в выемку.


Затем затянул барашковой гайкой, и оставил застывать смолу.


Теперь можно вклеить опорную иголку, для этого подходит канцелярская кнопка.



Финишная обработка торцов напильником и наждачной бумагой.


Все готово, можно собирать циркуль.


А вот такие круги можно рисовать очень быстро, и с высокой точностью. Главное хорошенько прижимать иголку и карандаш.
