Рисуем робота Бимо при помощи 3D-ручки

Рисуем робота Бимо при помощи 3D-ручки

Рисуем в 3D с помощью 3D ручек

В наши дни технология 3D проникает в различные сферы. Мы уже знаем о 3D телевизорах, 3D видео и кинотеатрах, в которых картинка демонстрируется в трехмерном измерении. Некоторое время назад появились и принтеры, способные создавать трехмерные изображения. А теперь потребителям во всем мире стали доступны 3D ручки, с помощью которых можно буквально рисовать в воздухе.

Принцип работы таких ручек аналогичен тому, что заложен в 3D принтерах, однако 3D ручки гораздо дешевле и не требуют подключения к ПК. Вместо «чернил» здесь используется АBS-пластик, который при выходе из «пера» мгновенно затвердевает. 3D ручкам пророчат большое будущее, ведь каждый из нас когда-либо мечтал о том, чтобы нарисованное на бумаге изображение сразу же принимало объемную форму. Благодаря 3D ручкам это стало реальностью.

3Doodler – первая в мире 3D ручка

В феврале 2013 года на Kickstarter дизайн-студия Wobbleworks презентовала свою инновационную разработку – компактную, легкую и удобную 3D ручку, которая должна была, по задумке ее создателей, стать альтернативой громоздким и еще пока не самым простым в использовании 3D принтерам. По словам разработчика Питера Дилворса, они попытались создать устройство для трехмерной печати, которое бы позволяло человеку создать объемный объект без предварительной подготовки. Новинка получила название 3Doodler.

Эта уникальная ручка, с помощью которой можно писать пластиковой нитью в воздухе или на поверхности. Разумеется, она сразу же привлекла внимание пользователей. Компания-разработчик предложила за свое творение (с набором цветных пластиковых стержней) цену в 75 долларов. Буквально за несколько дней на Kickstarter 3D ручка собрала достаточную сумму для реализации проекта. Общая же сумма средств, собранная во время этой компании, превысила отметку в два миллиона долларов.

Как выглядит 3D ручка

3Doodler

Главное предназначение ручки 3Doodler – это рисование разноцветных трехмерных физических объектов. По сути, это 3D принтер, выполненный в форме обычной ручки или маркера. Конечно, 3Doodler чуть толще и тяжелее обычных ручек, однако она все равно достаточно компактная и легкая (200 грамм). Ее можно спокойно положить в сумку или карман. Внизу пластмассовой конструкции находится металлическое сопло, которое напоминает пишущую часть шариковой ручки. Именно отсюда выходит расплавленный пластик.

На корпусе ручки располагается кнопка вкл/выкл, которая также является и переключателем режимов. Режим работы 3D ручки зависит от типа пластика, который будет использоваться при рисовании. В частности, упомянутый выше ABS-пластик лучше подходит для рисования трехмерных объектов в воздухе, а PLA рекомендуется применять для «печати» на разных поверхностях.

Также пользователю предлагается две кнопки, регулирующие скорость подачи пластика. Медленный режим – оптимален для рисования в воздухе, более быстрый – для рисования по поверхности. На корпусе ручки также имеется индикатор, показывающий готовность устройства к работе. Красный огонек — устройство еще разогревается, синий индикатор говорит, что можно рисовать в режиме ABS-пластика, а зеленый – в режиме PLA. Для установки пластиковых прутков на корпусе ручки предусмотрено специальное гнездо. Самой же выделяющейся частью этого компактного устройства является вентилятор, который обеспечивает быстрое охлаждение пластика, как только он покидает кончик ручки. 3Doodler действует от электросети.

Как она работает

В 3D ручке используется тот же принцип, что и в современных принтерах, способных воспроизводить объемные предметы. Внутри ручки размещаются пластиковые стержни. Под воздействием высокой температуры (270 градусов) пластик начинает плавиться и выходит в жидком состоянии через небольшое отверстие. Он выходит наружу в виде тонкой полоски и затвердевает буквально за несколько секунд, благодаря чему пользователь может рисовать прочные объемные объекты. Быстрому охлаждению пластика способствует небольшой вентилятор. Таким образом, для полноценной работы устройства не нужно ничего, кроме электрической розетки и пластика.

Правда, перед началом использования 3D ручке потребуется несколько минут для разогрева. После того, как световой индикатор показал готовность устройства к работе, в ручку вставляют пластиковый стержень нужного типа и цвета, и далее можно приступать к рисованию. Расплавленный пластик начинает выходить из кончика ручки, и тут все зависит уже от умелых действий и фантазии пользователя. Гаджет может рисовать не только на бумаге, но и на дереве, картоне, том же пластике или любой другой ровной поверхности. С помощью ручки можно создавать объемные предметы или рисунки, при этом со стороны будет казаться, что человек буквально рисует по воздуху.

Нужно отметить, что процесс рисования ручкой сопровождается достаточно громкими звуками. 3Doodler жужжит, вибрирует и нагревается. Звуки могут раздражать, так что есть смысл рисовать в наушниках. Сам же процесс рисования вызывает ассоциации с использованием клеевого пистолета. Некоторое время нужно потратить на привыкание к пользованию 3D ручкой – только после этого у человека начнут получаться более-менее осмысленные творения. Но освоить ручку довольно просто. За один – два часа работы можно полностью привыкнуть к скорости подачи пластика и научиться рисовать простые объемные фигурки.

А вот для создания более сложных объектов требуется практика. Нужно иметь в виду, что пластиковые стержни достаточно быстро заканчиваются. Приходится постоянно пополнять запасы расходного материала. После часа активного использования ручка может сильно нагреться, так что придется сделать перерыв. В комплект поставки входит два набора пластиковых стержней различного цвета. Хотя 3D ручка и является безопасной в использовании, все же это не игрушка, поэтому ее лучше не давать в руки детям младше 12 лет.

«Чернила» для 3D ручки

Ручка использует ABS или PLA-пластик – такой же, который применяется во многих 3D принтерах. ABS относится к наиболее распространенному типу пластика, он делается из нефтепродуктов и применяется в большинстве тех пластиковых предметов, которые окружают нас в повседневной жизни. Его и значительно легче купить. Что касается PLA-пластика, то он изготавливается из кукурузы и принадлежит к категории «биопластика». Он отличается более низкой температурой плавления. Начинать рисовать рекомендуется с ABS-пластика, а затем уже переходить к более пластичному и податливому пластику PLA. Пластиковые стержни имеют диаметр всего три миллиметра. Их использование безопасно в домашних условиях и не наносит вреда здоровью.

Что можно рисовать 3D ручкой

3Doodler предоставляет возможность выводить пластиком линии в различных направлениях с самыми разнообразными изгибами и искривлениями. Объекты, воспроизводимые с помощью 3D ручки, чем-то напоминают проволочные структуры. С помощью 3Doodler можно рисовать базовые трехмерные объекты, создавать элементы орнамента и украшения, предметы декоративного искусства, изготавливать интересные чехлы для мобильных устройств или детали Lego для детей. Научиться рисовать простые трехмерные объекты, в принципе, несложно.

Маска «нарисованная» 3doodler 3doodler

А вот для создания более интересных и сложных трехмерных структур разработчики предлагают использовать готовые шаблоны, которые планируется выкладывать на сайтеhttp://www.the3doodler.com/. Например, если человек захочет создать трехмерную модель Эйфелевой башни из пластика, он может скачать готовый шаблон, распечатать его на домашнем принтере и, следуя подробным указаниям, создать пластиковые детали для их последующего объединения в эффектную 3D модель.

LIX – миниатюрная 3D ручка

Естественно, успех 3Doodler не могли оставить без внимания другие компании. Сначала появилось несколько китайских аналогов ручки 3Doodler, а в апреле-мае этого года на все том же Kickstarter была запущена новая кампания по сбору средств для осуществления проекта 3D-рисующей ручки Lix от одноименной лондонской компании. В короткие сроки новая 3D-ручка собрала необходимые средства для запуска в производство. С концептуальной точки зрения, она мало чем отличается от 3Doodler. Во всяком случае, тут используется тот же принцип: расплавление и мгновенное охлаждение цветного пластика для создания прочных, объемных структур. Правда, она беспроводная и способна питаться энергией от USB-порта. При включении ручки необходимо подождать менее минуты, чтобы устройство разогрелось до нужной температуры, а затем можно приступать к рисованию.

lix 3d

Главное отличие новой 3D ручки от 3Doodler – это более компактные размеры. Разработчики сумели добиться уменьшения размера механических частей и обеспечения их компактного размещения относительно друг друга, без проблем для стабильного функционирования ручки. Достаточно сказать, что ручка Lix, выполненная в стильном алюминиевом корпусе, весит всего порядка 35 грамм. Размеры устройства – высота 164 мм, а диаметр 14 мм. Она позиционируется производителем как самая миниатюрная и компактная 3D ручка в мире. Lix может быть интересна дизайнерам, архитекторам, художникам и просто людям, которые любят создавать креативные рисунки. Кстати, с помощью этой 3D ручки можно делать интересные, оригинальные детали для украшения своей повседневной одежды.

CreoPop – 3D ручка нового поколения

Более инновационное устройство предложила в этом году компания CreoPop, которая пошла несколько иным путем, чем изначальная идея 3D печати, которая связана с плавлением пластика. В этой компании определили основные проблемы существующих 3D ручек – высокая температура нагрева, что обеспечивает потенциальную опасность нагретых деталей для человека, забивание сопла и неприятный запах, который обусловлен испарениями расплавленной пластмассы. Поэтому в CreoPop решили реализовать совершенно другой принцип работы.

CreoPop

Итак, ключевая особенность ручки CreoPop – это применение ультрафиолетового света, который способствует быстрому отвердению жидкого материала. Источник ультрафиолетового света встроен непосредственно в корпус ручки. В качестве же расходного материала здесь используется нетоксичная, светочувствительная смола (фотополимер), которая вытекает из кончика ручки и очень быстро затвердевает под воздействием ультрафиолета. Компактная ультрафиолетовая лампа по своим свойствам аналогична солнечному свету. Таким образом, в этой ручке ничего не плавится, работа устройства не сопровождается нагревом и неприятными запахами.

Поэтому ручка CreoPop более безопасна в использовании, чем 3Doodler, ею могут пользоваться даже маленькие дети. Фотополимер хранится в специальных картриджах, при этом компания предлагает «чернила» разных цветов и типов. Например, светящиеся в темноте фотополимеры. Ресурса одного картриджа с полимером хватает на то, чтобы нарисовать 14-метровую линию диаметром три миллиметра. Ручка CreoPop беспроводная, она функционирует от аккумулятора, подзаряжающегося через USB-порт. Стоимость устройства в комплекте с пятью картриджами составляет 89 долларов. Поставки ручек CreoPop планируется начать в первой половине следующего года.

В заключение стоит отметить, что о целесообразности использования подобных 3D устройств до сих пор ходят споры. Ведь 3D ручки являются лишь аналогом 3D принтеров, с помощью которых сегодня можно уже напечатать буквально все что угодно – от украшений до оружия или даже отдельных домов. Однако стоят такие 3D принтеры существенно дороже, они занимают много свободного места и требуют настройки, работы с программным обеспечением. Так что здесь компактные 3D ручки имеют несомненное преимущество. Они наверняка заинтересуют тех пользователей, кто любит заниматься творчеством и рисованием. Они также могут помочь начинающим архитекторам и дизайнерам научиться лучше чувствовать объем. Кроме того, 3D ручка может быть прекрасным подарком для ребенка, она будет способствовать развитию его творческого мышления.

Читать еще:  Как построить пол в бане?

Рисуем робота Бимо при помощи 3D-ручки

Для урока нам потребуется 3Д ручка, мы использовали пластик АБС , карандаш и листок бумаги.

Очередной урок рисования 3Д ручкой.

Урок рисования 3Д ручкой №34. Рыба Ангел

Рисуем 3Д ручкой Рыбу Ангела

Для урока нам потребуется 3Д ручка, мы использовали пластик АБС, карандаш

Проект «Объёмное рисование. 3 д ручка»

Адаменя Елена
Проект «Объёмное рисование. 3 д ручка»

«Объёмное рисование – 3д ручка»

Тип проекта: Познавательно – творческий.

Участники проекта: Дети подготовительной группы, воспитатели, родители.

Актуальность: Работа с 3D – одно из самых популярных направлений, причём занимаются этой работой не только профессиональные художники и дизайнеры. В наше время трёхмерной картинкой уже никого не удивишь. Люди осваивают азы трёхмерного моделирования достаточно быстро и начинают применять свои знания на практике. Решающее значение имеет способность к пространственному воображению. Пространственное воображение необходимо для чтения чертежей, когда из плоских проекций требуется вообразить пространственное тело со всеми особенностями его устройства и формы. Как и любая способность, пространственное воображение может быть улучшено человеком при помощи практических занятий. Как показывает практика, не все люди могут развить пространственное воображение до необходимой конструктору степени, поэтому освоение 3D-моделирования призвано способствовать приобретению соответствующих навыков. Данный проект посвящён изучению простейших методов 3Dмоделирования с помощью 3D ручки.

Способность к творчеству – отличительная черта человека. Ручной художественный труд является средством развития сферы чувств, эстетического вкуса, разума, творческих сил.

Цель проекта:

• Изготовить объёмные фигуры с помощью 3D ручки;

• Формировать и развивать у дошкольников основные навыки по трёхмерному моделированию;

• Узнать больше о 3D-ручке;

• Понять полезно ли 3D-рисование для дошкольников и есть ли у них желание рисовать 3D -ручкой;

Задачи проекта:

– формировать понятие трёхмерного моделирования;

– учить ориентироваться в трёхмерном пространстве, модифицировать, изменять объекты или их отдельные элементы;

– объединять созданные объекты в функциональные групп;

– создавать простые трёхмерные модели.

– развивать творческую инициативу и самостоятельность в поиске решения;

– развивать мелкую моторику;

– развивать логическое мышление.

– способствовать развитию умения работать в команде, умения подчинять личные интересы общей цели;

– способствовать воспитанию настойчивости в достижении поставленной цели, трудолюбия, ответственности, дисциплинированности, внимательности, аккуратности.

Методы, используемые в проекте:

• Взаимодействие с семьей.

• Дети имеют представление, как создать простейшие изделия с помощью 3D ручки;

• Обогащён словарный запас детей по теме;

• Дошкольники приобретут уверенность в собственных силах;

В совместной деятельности будут пройдены все творческие этапы создания изделий: рисование декораций, подбор картинок, сформируются навыки технического конструирования и т. д. ;

• Повысится мотивация детей к совместной деятельности, что будет способствовать более интенсивному и гармоничному развитию познавательных процессов у дошкольников;

• В процессе знакомства с 3D ручкой, дошкольники познакомятся с разновидностями рисования: прямыми, кругообразными, волнистыми линиями, заливкой фигурок и т. д.

• Дошкольники научатся правильно подбирать цвета;

Из истории возникновения

Первую 3D ручку создали в Великобритании. Однако задумку переняли китайцы и стали выпускать свои ручки для моделирования. Сегодня появляются все более и более интересные гаджеты для моделирования. 3D ручка – это инструмент, способный рисовать в воздухе. Волшебство, подумаете вы, но нет, всего лишь очередной технологический прорыв в области 3D моделирования.

На сегодняшний день есть два вида ручек: холодные и горячие. Холодные печатают быстро затвердевающими смолами – фото полимерами. «Горячие» ручки используют различные полимерные сплавы в форме катушек с пластиковой нитью.

Принцип работы горячей 3D ручки предельно прост. В отличие от обычных приспособлений для письма и рисования, вместо чернил заправляется пластиковая нить. В задней части корпуса предусмотрено специальное отверстие, в которое вставляется филамент. Металлический наконечник печатной головки нагревается до температуры 240 °С, поэтому при работе с устройством следует придерживаться базовых правил безопасности.

Устройство существенно расширяет рамки изобразительного искусства. Если вам до художества дела нет никакого дела, то нам детям определенно нравится такое приспособление.

Ручкаможет быть использована как:

• инструмент для развития детского кругозора, воображения и творческого мышления ребёнка;

• инструмент для развития пространственного мышления;

• инструмент для развития мелкой моторики;

• инструмент для использования в быту.

Прежде, чем начать рисовать, нужно произвести несколько манипуляций, чтобы настроить инструмент для рисования:

Включение. Подключить блок питания в розетку, а штекер в разъём подключения питания. Должен загореться жёлтый индикатор включения питания, ручка начинает работать в режиме ожидания.

Выбрать нить. Перед началом работы убедиться, что ручка предназначена для печати с использованием выбранной нити.

Установить значение температуры. Если инструмент может работать с различными нитями, выбираю такую температуру, которая будет подходить именно для той нити, которую используем.

Немного подождать, пока ручка нагреется. У большинства моделей есть световой индикатор, подсказывающий, когда инструмент достаточно разогрет, чтобы можно было приступать к работе.

Заправка нити. Вставить нить во входной порт. Если вставлять ранее использованный кусок нити, то обрезаю конец ножницами так, чтобы он был плоским.

После того, как нить установлена до конца ручки, нажать кнопку выдавливания. Необходимо чувствовать, что внутри запускается моторчик.

Краткий инструктаж по технике безопасности при использовании 3d-ручки

1. Подготовка рабочего места. Перед началом работы следует очистить рабочее место от посторонних вещей и предметов, которые могут осложнить вашу работу и ухудшить само изделие. На рабочем месте не должно быть ничего лишнего, что мешало бы производить работу аккуратно, либо что могло бы испортиться при попадании капель горячего пластика.

2. Подключение. При подключении инструмента поверхность стола, ваши руки и сама ручка должны быть сухими. Не держите поблизости жидкости, проливание которых может привести к короткому замыканию. При работе с 3d-ручкой необходимо избегать контакта с нагревательным элементом.

3. Использование. Не прикасайтесь к готовому объекту, пока не будете полностью уверены, что он остыл. Не трогайте стержень ручки во время работы или сразу после выключения.

4. Неприятный запах. Если вы почувствовали резкий, неприятный запах, выключите ручку из сети и положите на твердую ровную поверхность до выяснения причин поломки. Ни в коем случае не пытайтесь разобрать инструмент самостоятельно.

Словарь терминов по теме исследования

Моделирование — исследование объектов познания на их моделях; построение и изучение моделей реально существующих объектов, процессов или явлений с целью получения объяснений этих явлений, а также для предсказания явлений, интересующих исследователя.

Фотополимеры – светочувствительные смолы, состояние которых меняется на твердое при облучении ультрафиолетом или лазером. Подобных веществ множество, поэтому подобрать варианты чтобы изделие получилось твердым или гибким, прозрачным или нет.

Филамент – в переводе с латинского языка «filamentum» означает «нить, нитевидное образование».

3D принтер – это устройство для трехмёрной печати, посредством которого можно генерировать объёмные предметы, дублирующие заранее подготовленную виртуальную модель объекта.

Фотоотчет «Волшебная 3D ручка» В современном мире гаджеты стали частью нашей жизни. Разного рода техническая модель нас втягивает своими новыми возможностями и функциями.

Конспект занятия «Ложечка точёная, ручка золочёная» Цель. Познакомить детей с разными формами русского народного творчества (изобразительного, речевого); пробудить интерес к народной культуре.

Мастер-класс «Ручка — цветок для мамы» Лохманова Алеся Арослановна Мастер-класс “Ручка – цветок для мамы” Когда на миг одним дыханием, Повеет в воздухе весной, К Великой женщине.

Нетрадиционное рисование. Рисование гуашью по клею ПВА. Фотоотчёт А давайте займёмся чем-нибудь необычным, – решили мы. Ну, например, рисованием гуашью по клею ПВА. Для этого нам понадобился, собственно,.

Фотоотчет о тематической неделе «Новые технологии. 3D-ручка» во второй младшей группе 05.04.2019г. В рамках нашей тематической недели «Почемучки» мы пригласили к нам в гости ученика гимназии Никиту, чтобы он нам показал и.

Конспект ООД в младшей группе «Ложечка точеная — ручка золоченая» Тема: «Ложечка точеная – ручка золоченая» Цель: Создать социальную ситуацию развития детей в процессе закрепления знаний о народной ложке.

Проект по освоению нетрадиционных техник рисования «Увлекательное рисование» Проект по освоению нетрадиционных техник рисования «Увлекательное рисование» Тема проекта: «Увлекательное рисование» Автор проекта: воспитатель.

Как пользоваться 3D-ручкой: инструкция

Рисование 3Д ручкой – увлекательный процесс, не требующий серьезных профессиональных навыков, поэтому даже дети и начинающие художники могут быстро научиться пользоваться этим устройством. Главное, что нужно для получения эстетически красивых и правильных фигурок – сноровка и опыт.

Подготовка к работе

Перед тем, как работать с 3D-ручкой, следует внимательно изучить инструкцию к изделию, приобрести в достаточном количестве нужные расходные материалы и приготовить рабочее место. Лучше, если это будет поверхность стола, ничем лишним не заполненная. При моделировании трехмерной фигуры потребуется пространство над столом, поэтому крайне важно свободное движение рук и беспрепятственное соединение концов пластиковых нитей в воздухе. Неловкие движения могут искривить или деформировать линию в процессе застывания пластика.

Современные 3D-ручки достаточно удобно ложатся в руку, рисование ими напоминает работу обычной ручкой. На 3D-ручке обычно есть дисплей, где показывается температура нагрева и скорость подачи пластика.

Основные элементы на 3D-ручке:

Кнопка подачи пластика (кнопка вперед) на нагревательный элемент располагается с левого бока ручки: для правшей – прямо под большим пальцем, для левшей, соответственно, под указательным. Эта кнопка – основная при работе с 3 Д ручкой, именно она «выдавливает» пластик из ручки.

Кнопка назад (рядом с кнопкой подачи) – достает пластиковую нить из ручки. Срабатывает только после удержания ее в течение нескольких секунд, чтобы избежать случайных нажатий.

С правой стороны ручки располагаются кнопки переключения скорости подачи пластика.3D-ручка от АНРО технолоджи поддерживает до 6-ти скоростей подачи пластика. Совместно с настройкой регулировки температуры различные скорости позволяют осуществить любой замысел: от мелких деталей до широких штрихов.

Кнопки регулировки температуры располагаются сверху около дисплея. Знак плюс – увеличение температуры, знак минус – снижение. Если одновременно нажать на кнопки регулировки температуры – ручка перейдет в режим выбора типа пластика: ABS или PLA (для разных типов пластика требуется разная температура нагрева).

Читать еще:  Залить пол в подвале своими руками

Дисплей. На нем выводятся данные о текущей скорости, типе пластика, текущей температуре и заданной температуре. Все показатели можно контролировать и менять в реальном режиме времени.

Если не пользоваться ручкой в течение 2-х минут, то она уйдет в режим ожидания, чтобы возобновить работу, достаточно нажать любую из кнопок.

Начало работы с 3D-ручкой

Сначала визуально проверьте ручку, чтобы на ней не было явных повреждений.

Подключите адаптер питания в обычную розетку и в саму 3D-ручку. Разъем для подключения питания находится в самой толстой части корпуса 3D-ручки. Там же находится отверстие для пластиковой нити. После подключения питания ручка будет в режиме ожидания команд.

Перед началом работы установите требуемую температуру нагрева путем нажатия на кнопки «плюс»-«минус» (если зажать кнопку, можно быстро менять значения температур). Для PLA-пластика температура работы от 160°C до 200°C, для ABS – от 200°C до 240°C.

Чтобы начать работу, нажмите кнопку подачи температуры (кнопку «вперед»). Начнется нагревание хот-энда ручки. На дисплее будет указана температура через дробь: например, 88/160 °C. Первое число обозначает текущую температуру, второе – заданную. Нагрев происходит менее чем за минуту.

После нагрева можно вставлять пластиковую нить. Желательно кончик нити подрезать, чтобы он был ровным, а также немного выпрямить нить, чтобы она легче вставлялась в ручку. Вставив нить в отверстие, нужно нажать кнопку «вперед» для подачи пластика, и придерживать нить, пока из сопла не начнет выходить пластик.

Теперь можно приступать к рисованию. После окончания работы лучше доставать пластик из ручки.

Особенности работы с 3D-ручкой

До того, как использовать 3D-ручку в работе, ее следует нагреть до нужной температуры. Выбор оптимального температурного режима, а также скорости – дело опыта, тренировок и сноровки. К каждому отдельному инструменту приходится индивидуально приноравливаться. Это происходит только в процессе практических операций по использованию. Скорость нагрева зависит от окружающей среды.

Выход пластика из сопла начинается через несколько секунд после нажатия на кнопку подачи пластика. При средних скоростях подачи пластик остывает очень быстро. При этом еще какое-то время он остается пластичным и его можно укладывать пальцами, не рискуя обжечься. При высокой температуре и скорости подачи пластик может не успевать быстро застывать при рисовании в воздухе, однако, на него можно просто подуть и застывать он будет гораздо быстрее. Практикуясь в рисовании 3D-ручкой можно приноровиться и выбрать для себя оптимальные настройки и соотношение температуры и скорости.

Пластик к обычной офисной бумаге не прилипает или легко отстает (может прилипать к мелованной). Чтобы пластик лучше прилипал к стеклу или металлу, то поверхность лучше заранее обезжирить, протереть, а еще лучше – сделать шероховатой.

Помните, что ни в коем случае не нужно прикасаться к горячему соплу (хот-энду) ручки по время работы! При длительно работе кончик ручки становится достаточно горячим, чтобы обжечься! Рабочие кнопки и место где находится рука никак не нагреваются. В режиме энергосбережения ручка остывает достаточно быстро – минут 5-10.

Практикуемся на одномерных изображениях

До того, как рисовать объемные фигуры 3 D ручкой, целесообразно потренироваться в создании одномерных рисунков на горизонтальной плоскости. Для этого следует положить на горизонтальную поверхность стола лист ватмана, продумать сюжет рисунка (можно для первого опыта нанести на ватман карандашный контур) и воплотить его в реальность. Проводя по линиям кончиком сопла с нужной скоростью, вы создадите контурный объект из пластика, который можно взять в руки, повесить на стенку, повернуть в любую сторону. Таким способом, например, можно изготовить:

причудливые пластиковые снежинки для украшения елки,

кулоны и серьги,

декоративные детали интерьера и многое другое.

Используя эту технологию, можно оформить ажурным кружевом настольное зеркало или фоторамку, выбрав нужный цвет.

От простого к сложному – рисуем трехмерные объекты

Когда рука уже набита на одномерных объектах, можно попробовать изготовить стереометрическую фигуру, например, контурную объемную призму или пирамиду. Для этого на бумаге рисуется равносторонний треугольник, от вершин которого пластиковыми нитями формируются вертикальные или наклонные ребра. Три наклонных ребра, соединенные в верхней точке вертикальной оси, образуют тело пирамиды. Для призмы рисуются вертикальные ребра, которые соединяются на торце и образуют верхнюю грань в форме такого же равностороннего треугольника, как в основании.

Плоские квадраты и треугольники и навык их быстрого рисования потребуются в дальнейшем, если будет нужно создать, к примеру, трехмерную модель дома, коттеджа, беседки, бани. При помощи 3D ручки такие архитектурные образцы (макеты) создаются легко и просто.

Перед тем, как рисовать 3D ручкой в воздухе, желательно потренироваться с основами разного вида. Удобным вариантом в этом случае станет, например, контейнер из-под «Киндер-сюрприза» или перегоревшая электрическая лампочка. Покрывая пластиковыми линиями, миксами или кольцами такую основу, можно делать простейшие игрушки для детей или сувениры (например, пингвина, собачку, зайца, снеговика). Из лампочки может получиться стилизованная груша или ананас. «Воздушные» детали (лапы, уши, хвосты, листья и черешки) наращиваются уже на основу. Комбинируя рисование на плоскости и в воздухе, можно делать ажурные пластиковые сумочки девочкам или мыльницы.

Научиться рисовать 3D-ручкой можно, однако, это требует определенной практики работы с ней. Наша 3D-ручка безопасна для работы детьми младшего школьного возраста. Во время работы с 3D-ручкой развивается координация, пространственное мышление и мелкая моторика рук, что делает этот инструмент незаменимым при организации комплексного развития ребенка. Современным детям просто лепить из пластилина уже не интересно, 3D-ручка может стать великолепной альтернативой на развивающих занятиях с детьми, как инструмент, дающий огромные возможности в рисовании и конструировании объемных фигур.

Рисуем в 3D с помощью 3D ручек

В наши дни технология 3D проникает в различные сферы. Мы уже знаем о 3D телевизорах, 3D видео и кинотеатрах, в которых картинка демонстрируется в трехмерном измерении. Некоторое время назад появились и принтеры, способные создавать трехмерные изображения. А теперь потребителям во всем мире стали доступны 3D ручки, с помощью которых можно буквально рисовать в воздухе.

Принцип работы таких ручек аналогичен тому, что заложен в 3D принтерах, однако 3D ручки гораздо дешевле и не требуют подключения к ПК. Вместо «чернил» здесь используется АBS-пластик, который при выходе из «пера» мгновенно затвердевает. 3D ручкам пророчат большое будущее, ведь каждый из нас когда-либо мечтал о том, чтобы нарисованное на бумаге изображение сразу же принимало объемную форму. Благодаря 3D ручкам это стало реальностью.

3Doodler – первая в мире 3D ручка

В феврале 2013 года на Kickstarter дизайн-студия Wobbleworks презентовала свою инновационную разработку – компактную, легкую и удобную 3D ручку, которая должна была, по задумке ее создателей, стать альтернативой громоздким и еще пока не самым простым в использовании 3D принтерам. По словам разработчика Питера Дилворса, они попытались создать устройство для трехмерной печати, которое бы позволяло человеку создать объемный объект без предварительной подготовки. Новинка получила название 3Doodler.

Эта уникальная ручка, с помощью которой можно писать пластиковой нитью в воздухе или на поверхности. Разумеется, она сразу же привлекла внимание пользователей. Компания-разработчик предложила за свое творение (с набором цветных пластиковых стержней) цену в 75 долларов. Буквально за несколько дней на Kickstarter 3D ручка собрала достаточную сумму для реализации проекта. Общая же сумма средств, собранная во время этой компании, превысила отметку в два миллиона долларов.

Как выглядит 3D ручка

3Doodler

Главное предназначение ручки 3Doodler – это рисование разноцветных трехмерных физических объектов. По сути, это 3D принтер, выполненный в форме обычной ручки или маркера. Конечно, 3Doodler чуть толще и тяжелее обычных ручек, однако она все равно достаточно компактная и легкая (200 грамм). Ее можно спокойно положить в сумку или карман. Внизу пластмассовой конструкции находится металлическое сопло, которое напоминает пишущую часть шариковой ручки. Именно отсюда выходит расплавленный пластик.

На корпусе ручки располагается кнопка вкл/выкл, которая также является и переключателем режимов. Режим работы 3D ручки зависит от типа пластика, который будет использоваться при рисовании. В частности, упомянутый выше ABS-пластик лучше подходит для рисования трехмерных объектов в воздухе, а PLA рекомендуется применять для «печати» на разных поверхностях.

Также пользователю предлагается две кнопки, регулирующие скорость подачи пластика. Медленный режим – оптимален для рисования в воздухе, более быстрый – для рисования по поверхности. На корпусе ручки также имеется индикатор, показывающий готовность устройства к работе. Красный огонек — устройство еще разогревается, синий индикатор говорит, что можно рисовать в режиме ABS-пластика, а зеленый – в режиме PLA. Для установки пластиковых прутков на корпусе ручки предусмотрено специальное гнездо. Самой же выделяющейся частью этого компактного устройства является вентилятор, который обеспечивает быстрое охлаждение пластика, как только он покидает кончик ручки. 3Doodler действует от электросети.

Как она работает

В 3D ручке используется тот же принцип, что и в современных принтерах, способных воспроизводить объемные предметы. Внутри ручки размещаются пластиковые стержни. Под воздействием высокой температуры (270 градусов) пластик начинает плавиться и выходит в жидком состоянии через небольшое отверстие. Он выходит наружу в виде тонкой полоски и затвердевает буквально за несколько секунд, благодаря чему пользователь может рисовать прочные объемные объекты. Быстрому охлаждению пластика способствует небольшой вентилятор. Таким образом, для полноценной работы устройства не нужно ничего, кроме электрической розетки и пластика.

Правда, перед началом использования 3D ручке потребуется несколько минут для разогрева. После того, как световой индикатор показал готовность устройства к работе, в ручку вставляют пластиковый стержень нужного типа и цвета, и далее можно приступать к рисованию. Расплавленный пластик начинает выходить из кончика ручки, и тут все зависит уже от умелых действий и фантазии пользователя. Гаджет может рисовать не только на бумаге, но и на дереве, картоне, том же пластике или любой другой ровной поверхности. С помощью ручки можно создавать объемные предметы или рисунки, при этом со стороны будет казаться, что человек буквально рисует по воздуху.

Нужно отметить, что процесс рисования ручкой сопровождается достаточно громкими звуками. 3Doodler жужжит, вибрирует и нагревается. Звуки могут раздражать, так что есть смысл рисовать в наушниках. Сам же процесс рисования вызывает ассоциации с использованием клеевого пистолета. Некоторое время нужно потратить на привыкание к пользованию 3D ручкой – только после этого у человека начнут получаться более-менее осмысленные творения. Но освоить ручку довольно просто. За один – два часа работы можно полностью привыкнуть к скорости подачи пластика и научиться рисовать простые объемные фигурки.

Читать еще:  Как построить теплый деревянный дом?

А вот для создания более сложных объектов требуется практика. Нужно иметь в виду, что пластиковые стержни достаточно быстро заканчиваются. Приходится постоянно пополнять запасы расходного материала. После часа активного использования ручка может сильно нагреться, так что придется сделать перерыв. В комплект поставки входит два набора пластиковых стержней различного цвета. Хотя 3D ручка и является безопасной в использовании, все же это не игрушка, поэтому ее лучше не давать в руки детям младше 12 лет.

«Чернила» для 3D ручки

Ручка использует ABS или PLA-пластик – такой же, который применяется во многих 3D принтерах. ABS относится к наиболее распространенному типу пластика, он делается из нефтепродуктов и применяется в большинстве тех пластиковых предметов, которые окружают нас в повседневной жизни. Его и значительно легче купить. Что касается PLA-пластика, то он изготавливается из кукурузы и принадлежит к категории «биопластика». Он отличается более низкой температурой плавления. Начинать рисовать рекомендуется с ABS-пластика, а затем уже переходить к более пластичному и податливому пластику PLA. Пластиковые стержни имеют диаметр всего три миллиметра. Их использование безопасно в домашних условиях и не наносит вреда здоровью.

Что можно рисовать 3D ручкой

3Doodler предоставляет возможность выводить пластиком линии в различных направлениях с самыми разнообразными изгибами и искривлениями. Объекты, воспроизводимые с помощью 3D ручки, чем-то напоминают проволочные структуры. С помощью 3Doodler можно рисовать базовые трехмерные объекты, создавать элементы орнамента и украшения, предметы декоративного искусства, изготавливать интересные чехлы для мобильных устройств или детали Lego для детей. Научиться рисовать простые трехмерные объекты, в принципе, несложно.

Маска «нарисованная» 3doodler 3doodler

А вот для создания более интересных и сложных трехмерных структур разработчики предлагают использовать готовые шаблоны, которые планируется выкладывать на сайтеhttp://www.the3doodler.com/. Например, если человек захочет создать трехмерную модель Эйфелевой башни из пластика, он может скачать готовый шаблон, распечатать его на домашнем принтере и, следуя подробным указаниям, создать пластиковые детали для их последующего объединения в эффектную 3D модель.

LIX – миниатюрная 3D ручка

Естественно, успех 3Doodler не могли оставить без внимания другие компании. Сначала появилось несколько китайских аналогов ручки 3Doodler, а в апреле-мае этого года на все том же Kickstarter была запущена новая кампания по сбору средств для осуществления проекта 3D-рисующей ручки Lix от одноименной лондонской компании. В короткие сроки новая 3D-ручка собрала необходимые средства для запуска в производство. С концептуальной точки зрения, она мало чем отличается от 3Doodler. Во всяком случае, тут используется тот же принцип: расплавление и мгновенное охлаждение цветного пластика для создания прочных, объемных структур. Правда, она беспроводная и способна питаться энергией от USB-порта. При включении ручки необходимо подождать менее минуты, чтобы устройство разогрелось до нужной температуры, а затем можно приступать к рисованию.

lix 3d

Главное отличие новой 3D ручки от 3Doodler – это более компактные размеры. Разработчики сумели добиться уменьшения размера механических частей и обеспечения их компактного размещения относительно друг друга, без проблем для стабильного функционирования ручки. Достаточно сказать, что ручка Lix, выполненная в стильном алюминиевом корпусе, весит всего порядка 35 грамм. Размеры устройства – высота 164 мм, а диаметр 14 мм. Она позиционируется производителем как самая миниатюрная и компактная 3D ручка в мире. Lix может быть интересна дизайнерам, архитекторам, художникам и просто людям, которые любят создавать креативные рисунки. Кстати, с помощью этой 3D ручки можно делать интересные, оригинальные детали для украшения своей повседневной одежды.

CreoPop – 3D ручка нового поколения

Более инновационное устройство предложила в этом году компания CreoPop, которая пошла несколько иным путем, чем изначальная идея 3D печати, которая связана с плавлением пластика. В этой компании определили основные проблемы существующих 3D ручек – высокая температура нагрева, что обеспечивает потенциальную опасность нагретых деталей для человека, забивание сопла и неприятный запах, который обусловлен испарениями расплавленной пластмассы. Поэтому в CreoPop решили реализовать совершенно другой принцип работы.

CreoPop

Итак, ключевая особенность ручки CreoPop – это применение ультрафиолетового света, который способствует быстрому отвердению жидкого материала. Источник ультрафиолетового света встроен непосредственно в корпус ручки. В качестве же расходного материала здесь используется нетоксичная, светочувствительная смола (фотополимер), которая вытекает из кончика ручки и очень быстро затвердевает под воздействием ультрафиолета. Компактная ультрафиолетовая лампа по своим свойствам аналогична солнечному свету. Таким образом, в этой ручке ничего не плавится, работа устройства не сопровождается нагревом и неприятными запахами.

Поэтому ручка CreoPop более безопасна в использовании, чем 3Doodler, ею могут пользоваться даже маленькие дети. Фотополимер хранится в специальных картриджах, при этом компания предлагает «чернила» разных цветов и типов. Например, светящиеся в темноте фотополимеры. Ресурса одного картриджа с полимером хватает на то, чтобы нарисовать 14-метровую линию диаметром три миллиметра. Ручка CreoPop беспроводная, она функционирует от аккумулятора, подзаряжающегося через USB-порт. Стоимость устройства в комплекте с пятью картриджами составляет 89 долларов. Поставки ручек CreoPop планируется начать в первой половине следующего года.

В заключение стоит отметить, что о целесообразности использования подобных 3D устройств до сих пор ходят споры. Ведь 3D ручки являются лишь аналогом 3D принтеров, с помощью которых сегодня можно уже напечатать буквально все что угодно – от украшений до оружия или даже отдельных домов. Однако стоят такие 3D принтеры существенно дороже, они занимают много свободного места и требуют настройки, работы с программным обеспечением. Так что здесь компактные 3D ручки имеют несомненное преимущество. Они наверняка заинтересуют тех пользователей, кто любит заниматься творчеством и рисованием. Они также могут помочь начинающим архитекторам и дизайнерам научиться лучше чувствовать объем. Кроме того, 3D ручка может быть прекрасным подарком для ребенка, она будет способствовать развитию его творческого мышления.

Видеоурок: объемная желтая машинка 3D-ручкой

Мастер-класс по объемному моделированию 3D-ручкой.

Настоящее волшебство! Смотри в видео, как машинка левитирует, и тест в темноте!

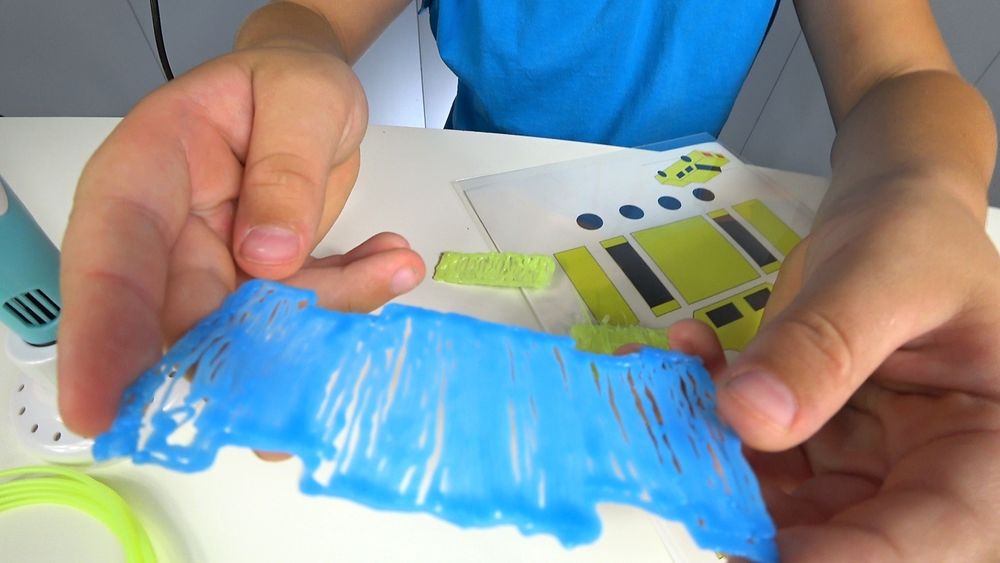

Первый опыт. Желтая машинка. Мы воспользовались готовым чертежом, который вы можете скачать и повторить наш опыт.

Все необходимое есть в коробке с ручкой. Дополнительно мы купили только набор светящегося пластика.

Необходимо сразу решить, будете ли вы делать колеса крутящимися?

Если да, то арки делать нужно побольше, чем диаметр колес и чем это нарисовано на чертеже.

Колеса нужно делать крупнее и объемными.

Нужно будет продумать крепление оси на днище.

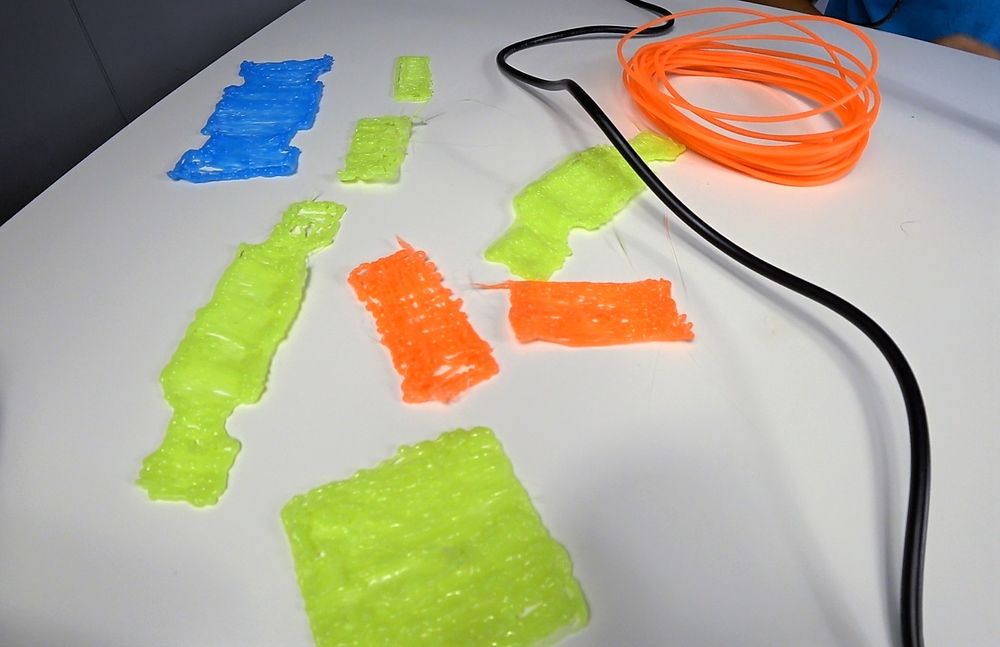

На первый раз мы решили колеса сделать накладными, в данном случае арки делать не нужно, как и выемки на днище.

Важно внимательно прочитать инструкцию перед использованием и объяснить ребенку назначение кнопок и технику безопасности.

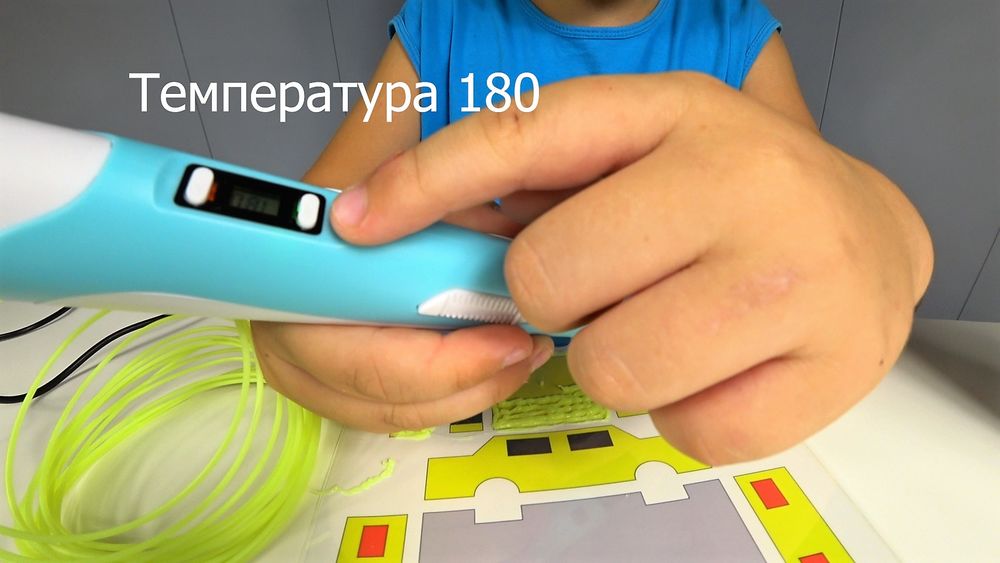

Ручка рассчитана на два вида пластика, и каждый имеет свою температуру плавления.

Осторожнее с горячим керамическим носиком ручки!

Очищать его пальцами нельзя! Ребенок обожжется!

Мы взяли кусочек хлопковой ткани. Можно просто аккуратно обтереть носик о бумагу.

В свободное от работы время или при перерыве:

1. Ручку необходимо вставить вертикально в подставку.

Это предохраняет пластик внутри ручки от возможных боковых затеков и провисания.

2. Обязательно освободить ручку от пластика!

Если пластик останется заправленным, при следующем включении ручка прогреется, но существует большая вероятность, что механизм подачи не сможет протолкнуть пластик, и он застрянет.

Придется разбирать ручку.

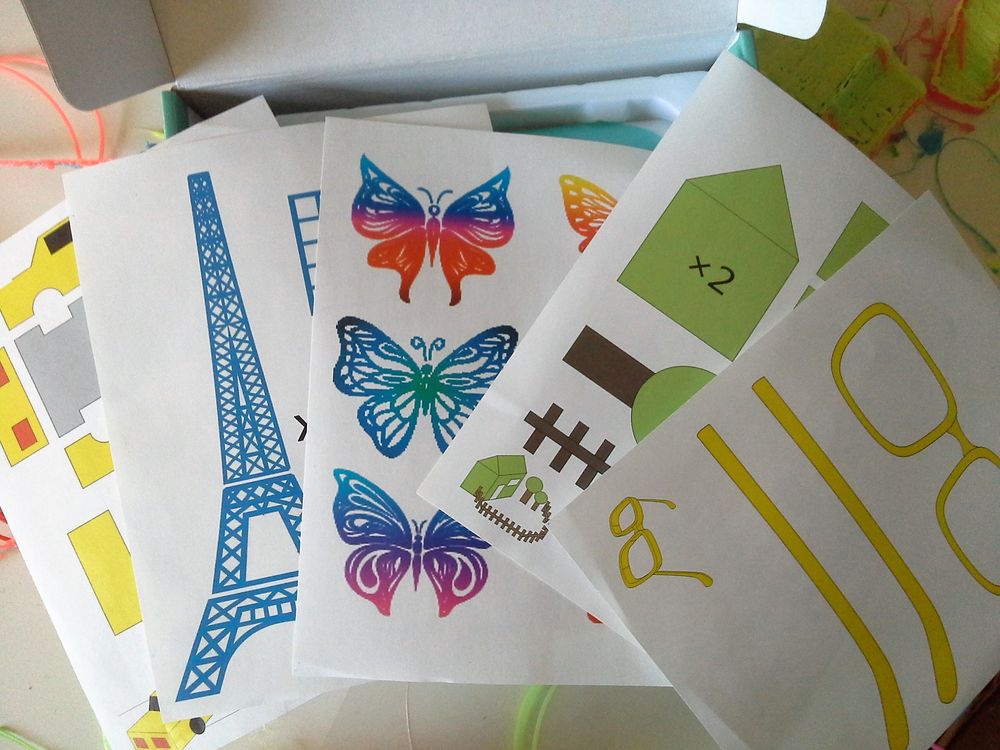

1 шаг. Выбираем чертеж.

Вариантов много, но сын как обычно выбрал машинку — мальчишки 🙂

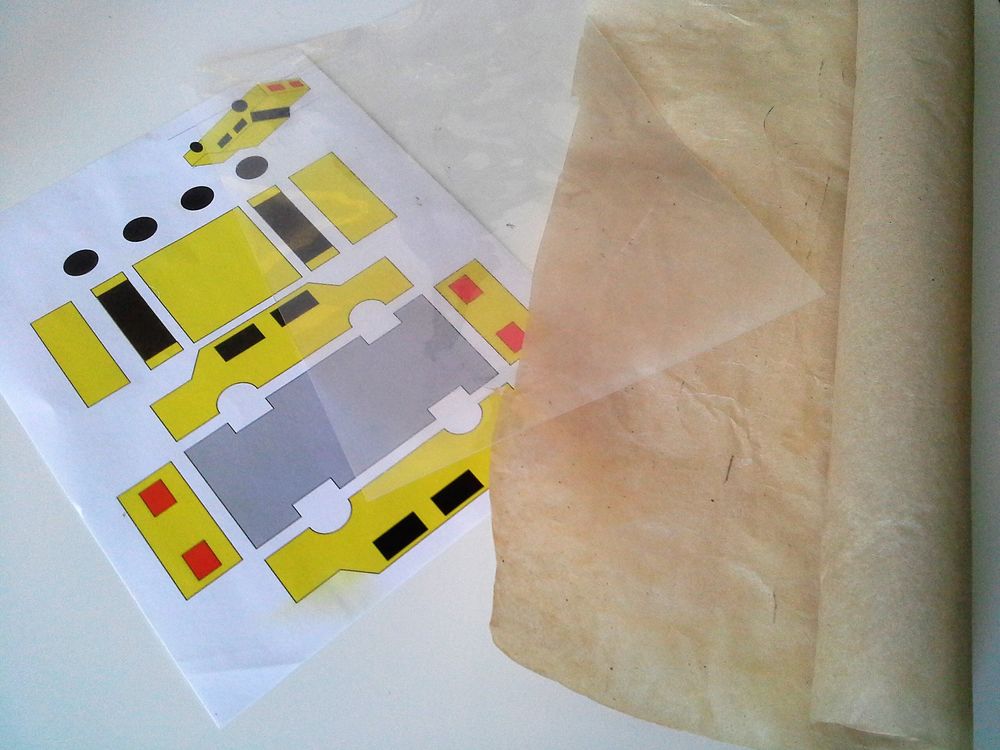

2 шаг. Используем прозрачную пластину из набора или бумагу для выпечки.

Оба материала показали себя отлично.

Пластик к ним не прилипает, и шаблон хорошо видно.

3 шаг. Подробно инструктируем ребенка по технике безопасности.

Важно ставить ручку в свободное время на подставку, следить за количеством пластика и вовремя его менять.

В инструкции сказано, что пластик не должен заканчиваться в самой ручке, его нужно вытаскивать заранее.

Т.е. довольно приличный кусочек пластика остается неиспользованным.

Важно не выключать ручку, не вытащив заправленный пластик. По своему опыту скажу: нам пришлось один раз разбирать ручку и доставать пластик. Было немного страшно, что ручка сломалась, но обошлось 🙂

4 шаг. Начало работы и смена цвета.

Пластик свернут в рулоны. Перед установкой пластика нужно включить 3D-ручку и дать ей прогреться до нужной температуры.

Температура нагрева зависит от вида используемого вами пластика. У нас был PLA-платик.

Он более легко плавкий (температура 180 градусов) и не дает вредных испарений. Более безопасен для использования детьми.

Когда на ручке загорается зеленый индикатор, она готова к работе.

5 шаг. Заполнение контура.

Сначала мы обводили рамку детали, потом делали внутреннее заполнение.

Важно не торопиться, давать пластику образовывать уверенную линию, но без натеков, и не спешить рисовать быстро.

Иначе получаются пластиковые ниточки 🙂

Желание сменить цвет наступает очень быстро.

На удивление, процесс очень простой.

1. Нажимаем кнопку обратного хода.

2. Убираем старый цвет.

3. Подрезаем ровно кончик новой проволочки.

У старого цвета при вытягивании образуется пластиковая ниточка. Ее также необходимо отрезать перед новой заправкой.

Если проволоку попытаться заправить без подрезки, ручка может забиться пластиком и перестать работать.

4. Заправляем в ручку проволочку с нужным цветом и ровным кончиком.

5. Нажимаем кнопку вперед.

6. Берем листик бумаги и на него выдавливаем линию смешанного пластика.

7. Дожидаемся, когда новый цвет становится чистым.

8. Все, можно рисовать!

Первое время использования родителям лучше быть рядом.

Важно убедиться, что ребенок обращается с ручкой безопасным образом, да и наблюдать за процессом — сплошное удовольствие!

В процессе изготовления первой поделки к ребенку приходит уверенность и достаточно навыков для получения удовольствия от процесса рисования.

Рисовать очень увлекательно!

Рисуем все детали шаблона, а потом приступаем к сборке

Неровности края легко подправить ножницами

6 шаг. Сборка деталей

Она осуществляется путем промазывания края их соединения тем же пластиком. В применении клея нет необходимости

Ребенок не остановился, пока не закончил все 15 метров пластика из набора 🙂

Все базовые чертежи были отрисованы в первый же день использования ручки.

Особенно порадовала Эйфелева башня.

Скоро мастер-класс по новой машинке, и продумываем технологию создания колес из сочетания термомозаики и терморучки!

Спасибо, что дочитали.

Не забудьте поделиться этим мастер-классом с друзьями и поставить нам сердечко за старание!

Ссылка на основную публикацию
"
×
×
"
Adblock
detector
