СНИП по кровле из металлочерепицы

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1 . 1. Технологическая карта разработана на ус т ройство кровельного п окрытия из пане л ей металлочерепицы для общественных и жилых зданий, спортивных сооружений и коттеджей , имеющих уклон ската кровли от 15 – 20 °.

Кровельные листы металлочерепицы – это профилированные листы с волнистой формой гофры, имитирующие конфигураци ю натуральной черепицы. Основой металлочерепицы является гладкий го ряче оци нкова ны й лист толщиной 0 , 5 мм с полимерными покрытиями.

Качество полимерных покрытий должно соответствовать ГОСТ 30246-94 и с ер ти ф ицик а ци он ны м документам заводов- и з гото в ит е л е й.

Выб о р типа полимерного лакокрасочного покрытия основывается на эстетических (цвет) и эксплуатационных (агрессия, температура , степень коррозийно й стойкости и т.п.) требованиях к кровельному покрытию.

1.2 . Листы металлочерепицы выпускаются различных типов (Таблица 1), отличающихся формой и высотой волн , шири н ой листа , а также цветом и видами покрытия лицевого слоя.

Выбор типа профиля металлочерепицы основывается на эстетических требованиях к архитектурн о му решению здания и окружающему ландшафту.

2. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. Листы металлочерепицы поставляются на строительные объекты с заводов , как правило, по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров ската крыши.

2 . 2 . Форма крыши – односкатная, двускатная, щипцовая, мансардная и др. влияют на размеры заявляемых профильных листов, так как наиболее важное значение при обмерах ската имеют основной размер: от карниза до конька .

2 . 3 . При обмерах ската учитывается непременное условие – листы металлочерепицы укладывают на обрешетку так, чтобы край ее выступал наружу не более чем на 40 мм . Превышение этого размера ( 40 мм) не допускается из-за возможной деформации листа.

2 . 4 . При устройстве стропил и обрешетки не должно быть перекосов, скаты должны иметь все размеры в соответствии с проектом.

2 . 5 . Для устройства кровли используются профилированные листы металлочерепицы, выпускаемые фирмами :

СП ТОО « Буков о» – Классик , ТУ 5285-001 – 35530527 – 98 ;

О О О Промышленная компания «Металл профиль» – МП Элит;

С П « ЗИОСАБ » – С т ава н ;

ЗАО «Сириус Л» – Компакт.

Полезная ширина, мм

Шаг черепицы, мм

Масса 1 м 2 , кг

Толщина листов, мм

2 . 6 . Зная стандартную полезную ширину листов металлочерепицы, можно подсчитать необходимое их количество. При длине скатов более 7 , 5 м листы рекомендуется разбивать на два куска с нахлестом 200 мм.

2 . 7 . Хранить листы металлочерепицы , поступившие с завода на строительную площадку, нужно следующим образом:

привезенные листы металлочерепицы в заводской упаковке должны быть уложены на ровном месте на брусья толщиной до 20 см с шагом до 0 , 5 м (Рис. 1). Если монтаж кровли планируется на срок более 1 месяца , листы металлочерепицы следует переложить рейками. Высота стопки листов не более 1 м.

2 . 8 . Перед началом устройства кровли из металлочерепицы произвести контрол ь ный обмер скатов с установлением плоскостности и их перпендикулярности по отношению к линиям конька и карнизов. Этот процесс является контрольным потому, что он будет определяющим к соблюдению качества укладки металлочерепицы.

2 . 9 . Обрешетка под листы металлочерепицы выполняется из а нт исептир о ван ны х досок сечением а ´ 100 мм (а – высота доски , определяется проектом; при шаге стропильных конструкций 700 – 900 мм а = 32 мм) с расстоянием по осям (Рис. 2):

для листов Классик (тип I ) расстояние от крайней обрешетины – 300 мм, последующие расстояния между осями – 350 мм;

для листов МП Элит (тип II ) расстояние от крайней обрешетины 350 мм, последующие расстояния между осями – 400 мм;

для листов С т аван (тип I ) расстояние от крайней обрешетины – 300 мм , последующие расстояния по осям – 350 мм.

2 . 10 . Выходящая на карниз доска (см. Рис. 2) должна быть на 10 – 15 мм толще других.

2.11 . Обрешетку следует укладывать сверху на свободно уложенный н а стропил а гидропароизоляционный материал для обеспечения вентиляции под кровельными листами (между гидроизоляционным материалом и металлочерепицей) и предотвращения конденсата с нижней стороны кровельного листа (Рис. 3) .

Материал гидро п аро и золя ци и должен впитывать влагу со стороны теплоизоляции. Дл я хорошей вентиляции гидропароизоляц и я делается так, чтобы струя холодного воздуха беспрепятственно могла пройти от карниза под конек крыши. Вентиляционные отверстия устраиваются в самом высоком месте кровли (Рис. 4).

Рекомендуется использовать для гидропароизоляции следующие материалы:

« Та й век » ( фирма Du Pont Engineering Products S. А ., Люксембург );

« Экстра » ( фирма OY ELTETE AB, Финляндия );

« Ra nk a Ta k» ( фирма Ra n nila , Финляндия );

«Ют ацион Н140 BC УС » (фирма Juta , Чехия).

2 . 12 . Гидропароизоляционный материал (прокладку) устанавливают внахлест ( 100 – 150 мм) от карниза к коньку. Воздух для вентиляции попадает под профильный лист от карниза к коньку (Рис. 5).

2 . 13 . При устройстве обрешетки под листы металлочерепицы в сырых помещениях оставляют зазор (минимум 50 мм) между нижней поверхностью гидроизоляци и и нижним покрытием. Такая конструкция требует поднять обрешетку дополнительно на 50 мм, чтобы нижняя часть гидроизоляции проветривалась. Для этого на стропила прибивают бруски сечением 50 ´ 50 мм.

Для предотвращения просачивания влаги на обрешетку под конек следует прибить полосу гидроизоляционног о материала.

2 . 14 . Доски на торцевых участках и доски ребристой обшивки, выходящие на карнизы, должны быть выше обрешетки на высоту профильного листа (Рис. 6).

2.15 . Карнизная планка должна быть закреплена до укладки листов металлочерепицы оцинкованными гвоздями через 300 мм. Чтобы коньковая планка была хорошо закреплена , под нее по обе стороны прибивают по две дополнительные доски (Рис. 7).

2.16 . Монтаж листов металлочерепицы начинается с торцевых участков на двускатной крыше, а на шатровой кры ш е листы устанавливают и крепят от самой высокой точки ската по обе стороны.

2 . 17 . Капиллярная канавка каждого листа должна быть н акрыта последующим листом. У листов разного типа (Рис. 8) к а пилл яр н ая канавка находится следующим образом:

у листа Классик и листа МП Элит – на волне левого края,

у листа Ставан – н а правом крае

Закрепление листов над капиллярными канавками в мест а х нах л естов показано на Рис. 9 .

2.18. Монтаж кровельных листов можно начинать как с левого, так и с правого торца. Когда монтаж начинают с левого края, то следующий лист устанавливают под последнюю волну предыдущего листа . Край лист а устанавливают по карнизу и крепитс я с выступом от карниза на 40 мм (см. Рис. 2).

2 . 19 . Крепление листов металлочерепицы начинать с закрепления трех-четырех листов винтом самонарезающим на коньке, выровнять их строго по карнизу, затем крепить окончательно по всей длине .

Для этого установить первый лист и прикрепить его одним винтом самонарезающим у конька. Затем уложить второй лист так, чтобы нижние края составляли ровную линию. Скрепить нах л ест одним винтом самонарезающим по верху волны , под первой поперечной складкой.

Если окаж е тся, что листы не стыкуются , следует сначала приподнять лист от другого, затем, слегка наклоняя лист и двигаясь снизу вверх, укладывать складк у за складкой и скреплять винтом самонарезающим по верху волны под каждой поперечной складкой.

2 . 20 . Скрепить 3 – 4 листа между собой и получившийся ровный нижний край выровнять строго по карнизу, затем скрепить листы к обрешетке окончательн о.

2 . 21 . Профильные листы крепить винтами самонарезающими с окрашенной восьмигранной головкой с у пл отн ит ельной шайбой , которые ввинчивают в прогиб волны профил я под поперечной волной перпендикулярно к листам (Рис. 10). Используются, как правило, винты размерами 4 , 5 ´ 19 мм и 4 , 8 ´ 25 , 35 мм.

На каждый квадратный метр профиля устанавливать 7 винтов самонарезающих, учитывая, что по краю лист крепится только в каждой второй волне.

2 . 22 . В местах продольных нах л естов листов металлочерепицу рекомендуется скреплять между собой при помощи винтов самонарезающих размером 4 , 5 ( 4 , 8 ) ´ 19 мм с шагом через одну волну (см. Рис. 9). В местах нах л е ст а листов металлочерепица по длине рекомендуется обеспечить «перехлест» листов не менее 200 мм.

У металлочерепицы Компакт величина « перехлеста» составляет 110 мм. В месте нахлеста крепление производить в каждую вторую волну под поперечным рисунком.

2 . 23 . В местах ендов должен устанавливаться гладкий лист шириной 1250 мм по сплошной обрешетке. Гладкий лист крепить к сплошной обрешетке оцинкованными гвоздями.

После укладки листов металлочерепицы рекомендуется установить сверху декоративную планку (Рис. 11). Планку устанавливать строго по шнуру, шаг винтов 200 – 300 мм.

2 . 24 . Торцевую планку (Рис. 12) крепят к деревянному основанию винтами самонарезающими , эта планка покрывает торец поверх волны профиля. Планку устанавливать строго по шнуру, шаг винтов 200 – 300 мм.

2 . 25 . Коне к крыши должен закрываться коньковыми элементами после установки всех рядовых листов металлочерепицы и закрепления у пл от нит ельной прокладки. Коньковые элементы должны закрепляться винтами самонарезающими на каждой второй профильной волне.

Между коньком и листами металлочерепица рекомендуется устанавливать специальную профильную у пл отн ит ель ную прокладку. Конькову планку устанавливать строго по шнуру, шаг винтов 200 – 300 мм. Профильная у пл отнительная прокладка крепится к обрешетке тонкими оцинкованными гвоздями.

2 . 26 . Скатывание снега над входом в здание явление опасное, поэтому на расстоянии около 350 мм от карниза под вторым поперечным рисунком следует закрепить специальное снегозадерживающее устройство (Рис. 13 ). Крепление следует осуществить сквозь лист к обрешетке большим винтом самонарезающим или болтом.

При необходимости обрезки листов металлочерепиц ы следует пользоваться ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями.

Все места среза , сколов и повреждений защитного слоя должны быть окрашены для предохранения листа металлочерепицы от кромочной коррозии (Рис. 14).

Читать еще:  Навес над дверью из профнастила

Для безопасной эксплуатации крыши необходимо установить:

лестницы для подъема на крышу;

переходные мостики должны быть закреплены на крыше, если уклон составляет больше, чем 1 : 8 . Крепление под мостик фиксируются шурупами через листы металлочерепицы к дополнительному основанию. Расстояние между креплениями – 1000 мм.

Лестницы на крыше крепятся шурупами сквозь лист к обрешетке.

2 . 27 . В местах примыкания листов металлочерепица к вертикальным поверхностям (стены, трубы и т.п.) рекомендуется устанавл и вать планки стыков (Рис. 15).

Правила и требования, предъявляемые к проектированию, строительству и приемке кровель из металлочерепицы

Кровля из металлочерепицы

Данные требования указаны для кровель с водоизоляционным ковром из металлочерепицы и содержатся в пособии АО “ЦНИИПРОМЗДАНИЙ” “Кровли. Технические требования, правила приемки, проектирование и строительство, методы испытаний”. Настоящие требования должны соблюдаться при проектировании, устройстве и приемке в эксплуатацию кровель вновь строящихся и реконструируемых зданий, а также при их ремонте.

ОБЩИЕ ПОЛОЖЕНИЯ

В кровлях из металлочерепицы основанием под кровлю является обрешетка. Несущая и деформативная способность обрешетки и прогонов должны быть проверены расчетом по действующим нормативным документам.

Материалы отечественного производства, применяемые для кровель и элементов покрытий, должны отвечать требованиям действующих на них ГОСТ, а материалы и изделия зарубежного производства должны иметь отечественный сертификат соответствия или Техническое свидетельство.

В зависимости от степени агрессивности окружающей среды кровля должна выполняться с учетом требований СНиП 2.03.II-85 “Защита строительных конструкций от коррозии”.

Уклон кровли из металлочерепицы должен быть не менее 15 %. Уклон кровли в ендове должен быть не менее 1 %. При уклонах, до 20 %, должна быть предусмотрена обязательная герметизация стыков между настилами. Отклонение от заданного уклона кровли не более- 5%

На кровле должен предусматриваться наружный организованный водоотвод. Расстояние между водосточными трубами должно быть не более 24 м; площадь поперечного сечения водосточной трубы должна приниматься из расчета: 1,5 см2 на 1 м2 площади кровли. Настенные и подвесные желоба должны иметь продольный уклон, не менее 2 %.

Во избежание сквозного продувания покрытия по верху утеплителя, должен быть предусмотрен противоветровой барьер из рулонного паропроницаемого материала. Во избежание разрушения от температурных деформаций, длина корытообразных желобов из оцинкованной стали, устанавливаемых в местах ендов, не должна превышать 6 м.

Величина нахлестки металлочерепицы вдоль ската должна быть не менее 250 мм, а поперек ската- на один гофр. Кляммеры для крепления кровельной стали к обрешетке, стальные шурупы, саморезы и шайбы для крепления профнастила должны быть оцинкованными.

ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО КРОВЛИ

Кровли из металлочерепицы рекомендуется применять в гражданских зданиях при наиболее простом профиле крыши. Работы по устройству кровель рекомендуется производить при температуре наружного воздуха- до минус 20 °С и при отсутствии снегопада, гололеда и дождя.

Для защиты мест примыканий водоизоляционного ковра к выступающим конструкциям здания, мест сопряжения кровли с воронками внутреннего водостока, анкерам и т.д., а также для герметизации швов при нахлестке смежных полотнищ металлочерепицы, следует применять герметизирующие составы.

Устройство основания

Основанием под кровлю из металлочерепицы является обрешетка из досок, сечением 32х100 мм, располагаемых, с шагом равным размеру поперечной волны (300 – 400 мм). При этом восходящая на карниз доска должна быть на 10 – 15 мм толще других.

Свес крыши по всему периметру следует выполнять в виде сплошного досчатого настила, шириной- не менее 700 мм, а, далее, с шагом- не более 200 мм, размещать параллельно свесу бруски обрешетки. При этом, четыре бруска обрешетки должны чередоваться с доской, на которой располагают лежачие фальцы стыкуемых картин. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного досчатого настила, шириной- до 800 мм, на каждом скате.

Устройство водоизоляционного слоя

В качестве металлочерепицы используются профилированные в двух направлениях стальные листы, как правило, длиной на скат, с защитно-декоративным покрытием.

В целях исключения возможности конденсатообразования на холодной внутренней поверхности металлочерепицы, необходимо обеспечить надежную вентиляцию под кровлей, от карниза до конька, а под обрешеткой разместить внахлест рулонный водоизоляционный материал (рис. 1 и 2).

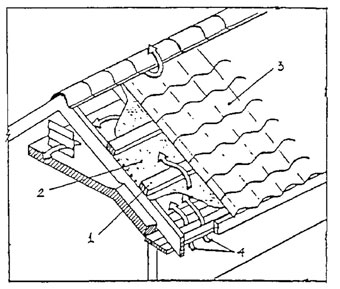

Рис. 1. Конструкция крыши с кровлей из металлочерепицы
1 – обрешетка; 2 – гидроизоляционный рулонный материал; 3 – металлочерепица; 4 – направление движения воздуха

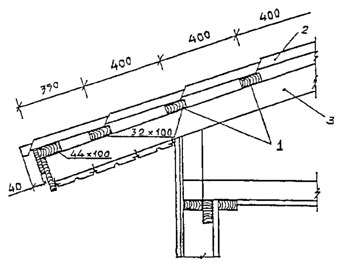

Рис. 2. Конструкция обрешетки под кровлю из металлочерепицы
1 – доски обрешетки; 2 – лист металлочерепицы; 3 – стропильная нога

Монтаж листов металлочерепицы следует производить с торца на двускатной крыше и от самой высокой точки ската по обе стороны – на шатровой крыше. При этом, капиллярная канавка каждого листа должна быть накрыта последующим листом.

Монтаж листов металлочерепицы можно начинать с любого торца. В целях облегчения монтажа рекомендуется монтаж начинать с левого края. В этом случае, следующий лист устанавливается под последнюю волну предыдущего листа.

Край листа должен устанавливаться по карнизу, с выступом на 40 мм. Рекомендуется вначале по- три – четыре листа закрепить одним шурупом на коньке с окончательным закреплением по всей длине, после выравнивания по карнизу.

Крепление листов металлочерепицы следует осуществлять шурупами, 4,8х28 мм, с уплотнительной шайбой, которые устанавливают ниже поперечной волны. На каждый квадратный метр устанавливается 6 шурупов, учитывая при этом, что по краю лист крепится только в каждой второй волне. В местах нахлестки листов по длине, составляющей не менее 250 мм, крепление должно производится в каждую вторую волну.

В местах ендов должен устанавливаться гладкий лист по сплошной обрешетке, с обязательной герметизацией зазоров между ним и листами металлочерепицы специальной уплотнительной лентой по профилю металлочерепицы.

Конек крыши должен закрываться коньковыми элементами после установки всех рядовых листов металлочерепицы и закрепления уплотнительной ленты. Коньковые элементы должны закрепляться шурупами на каждой второй профильной волне. Места нахлестки листов металлочерепицы при уклонах до 20 % рекомендуется герметизировать силиконовыми или тиоколовыми герметиками.

ПРАВИЛА ПРИЕМКИ КРОВЕЛЬ

При приемке кровли должен осуществляться поэтапный приемочный контроль качества устройства пароизоляции, теплоизоляции, основания, водоизоляционного и защитного слоев с записью в журнал работ и составлением актов на скрытые работы.

На каждом этапе приемки исполнитель (подрядная организация) должен представить Заказчику Паспорт завода- изготовителя, Cертификат соответствия или Техническое свидетельство на используемые материалы. Исполнитель обязан провести испытания используемых материалов на соответствие их физико-технических показателей данным, представленным в выше указанных документах (входной контроль).

Результаты входного контроля используемых материалов должны быть зафиксированы в протоколах испытательных лабораторий, а данные приемочного контроля отдельных слоев многослойной конструкции покрытия в журналах организации, выполняющей кровли, а также в актах на скрытые работы.

При приемке слоя пароизоляции исполнитель должен представить заказчику акт на скрытые работы по результатам визуального контроля (с участием представителя заказчика) слоя пароизоляции (наличие трещин, вздутий, разрывов, пробоин, расслоений) и соблюдения следующих требований:

  • Пароизоляция для предохранения теплоизоляционного слоя и основания под кровлю от увлажнения, должна предусматриваться в соответствии с требованиями главы СНиП II-3-79* “Строительная теплотехника” изд. 1995 г.
  • В местах примыкания покрытий к стенам, стенкам фонарей, шахтам и оборудованию, проходящему через покрытие или чердачное перекрытие, пароизоляция должна быть поднята на высоту, равную толщине теплоизоляционного слоя, а в местах деформационных швов должна перекрывать края металлического компенсатора.

При приемке основания исполнитель должен представить заказчику акты на скрытые работы по результатам инструментального контроля ровности поверхности основания, его влажности, уклона.

При приемке водоизоляционного слоя исполнитель должен представлять заказчику акты на скрытые работы по результатам инструментального контроля (с участием представителя заказчика) уклона кровли, ширины нахлестки металлочерепицы вдоль и поперек ската и оценку визуального контроля на отсутствие внешних дефектов, трещин, вздутий, разрывов, пробоин, расслоений, а также отслоений в местах нахлесток.

Приемка готовой кровли должна оформляться актом, с обязательной оценкой качества выполненных работ и выдачей Заказчику гарантийного паспорта. В паспорте указывается наименование объекта, объем кровельных работ, их качество и гарантийный срок.

МЕТОДЫ ИСПЫТАНИЙ

Для металлочерепицы устанавлены методы испытаний и контроля следующих показателей:

  • коэффициент паропроницаемости пароизоляционного слоя;
  • прочность, влажность и морозостойкость материала основания под кровлю;
  • толщина и ровность поверхности основания под кровлю;
  • уклон основания под кровлю;
  • ширина нахлестки листов вдоль ската;

СНиП мягкой кровли крыши — устройство, минимальный уклон

При сооружении любой постройки принципиально важно соблюдать все нормы законодательства. Предлагаем рассмотреть, какие основные нормы у СНиП кровли из профнастила, как по закону осуществляется огнезащита деревянных конструкций, а также какой минимальный уклон, допустимый для крыши.

Общая информация

Строительные нормы – это требования, которые выдвигаются по отношению к любому строению государственного, промышленного или бытового назначения. Нужно отметить, что каждое строение имеет свои нормы, и их несоблюдение может быть чревато последствия. В зависимости от тяжести нарушения Вы можете заплатить штраф, перестроить здание по стандартам ГОСТ или даже лишиться имущества (частая практика при нарушении конструкции подсобных помещений).

Фото — кровля из профнастила

Что учитывается в СНиП:

  1. Размер крыши, её уклон, принцип укладки строительных покрытий, узлы;
  2. Теплоизоляция, гидроизоляция, пароизоляция;
  3. Материал, из которого изготовлено данное покрытие, от него напрямую зависят предыдущие факторы;
  4. Назначение фальцевой, мансардной, двухскатной и прочей кровли;
  5. Климатические особенности определенного региона.

Видео: стропильная система кровли

Стандарты крыши из профнастила

К покрытию из профнастила выдвигаются особые требования. Этот материал отличается прочностью, доступностью и легкостью. Его можно устанавливать на здания промышленного и бытового назначения, кроме того, из профильных листов часто осуществляется постройка отдельно стоящих подсобных помещений. Изготавливается профнастил при помощи холодного проката стальных рулонов. У такого покрытия есть гарантия долговечности и прочности, кроме того, эта технология может использоваться в любых погодных условиях.

Для производства профнастила также выдвигаются особые требования, т.к. при несоблюдении этих стандартов, получается некондиционный материал, который не подходит для строительства. Материал из оцинкованной стали обрабатывается с обеих сторон специальными антикоррозийными и антибактериальными составами. Часто профиль покрывается полимерными веществами, такая технология значительно продлевает его срок службы.

Главным достоинством такой крыши является то, что ей не нужно специальное обслуживание, просто периодически очищайте от листьев (и то, это зависит от Ваших предпочтений). В то время, как к шиферной кровле выдвигаются очень серьезные правила эксплуатации, покрытию из твердого материала нужно быть огнеупорным, т.к. шифер «стреляет» от высоких температур; специальным требованиям в обязательном порядке отвечает и обрешетка. Деревянные балки стропильной системы должны выдерживать нагрузку до 50-70 килограмм (масса шифера, снега, дождя).

Читать еще:  Кондиционер для подвала погреба

Стропильная система и СНиП

Какой может быть стропильная система кровли из профнастила ГОСТ 24045-2010 согласно СНиП:

  1. Металлическая (только для мощных, устойчивых домов);
  2. Деревянная;
  3. С минимальным уклоном.

Кровельные работы по СНиП II-26-76 для приемки проводятся со строгим учетом уклона, независимо от того, плоская или скатная крыша – её габариты полностью должны отвечать стандартам. Не разрешается делать поверхность менее чем с 30-градусным уклоном. Если Вы хотите установить профнастил на плоскую кровлю, то обязательно хорошенько продумайте водоотвод, чтобы не допустить протекания парапета.

При этом, если у кровли самонесущий профиль, то допускается установка уклона даже 8-градусного. Для жилого здания нормативом является наклон 10 градусов. В зависимости от угла наклона профнастила, определяется нормальный нахлест материала:

  • Угол до 30 г – накрытие 200 мм;
  • Более 30 – нахлест 150 мм;

Если уклон меньше 15 градусов, то нужно сделать две волны профнастила и герметизировать между ними стыки при помощи специального материала.

Фото — Уклон кровли

Для получения точной информации о водостоке, обязательно нужно проводить расчет системы стока. Вам необходимо рассчитать, с какой скоростью вода будет поступать в желоба, какое количество жидкости будет отводиться. Соответственно, какого качества и конструкции будет система (прямоугольные, круглые), и какие необходимы высота и диаметр стоков.

Как видите, СНиП более снисходительно к использованию рулонной стали, твердой металлической черепицы и мягкой кровли 12 03 2001, это подтверждает актуализированная редакция.

Естественно, СНиП требуется для того, чтобы сделать устройство кровли, использовать только специальные строительные материалы: кровельный профнастил, листы металлочерепицы, плоские скатные листы. К кровельным или несущим маркам профильного настила относятся: Н157, Н75, Н60, Н57, Н114 и прочие.

Последнее пособие СНиП рекомендует использовать для строительства алюминиевые профильные листы с гофрой от 44 сантиметров и толщиной свыше 0,7. Длина профильного материала может быть любой, в зависимости от Ваших потребностей и предложений конкретной компании. Обратите внимание, чтобы обустроить хорошую и надежную крышу, нельзя использовать металл с гофрой менее 35 сантиметров.

Фото — Конструкция крыши из профнастила

Почему предпочтительно использование волнистых конструкций? В любой кровле очень важно водоотведение. Отвод воды легче всего обеспечить именно на кровле с гофрированной поверхностью. На таких домах действующий водосток может быть внутренним или внешним, в зависимости от того, какой свес, разуклонка и гидроизоляция, после его монтажа обязательно проводится и испытание кровли на пролив.

Доборные, крепежные и фасонные детали

На кровле присутствует достаточно количество наплавляемых дополнительных деталей. Они подбираются с учетом всех особенностей строящейся крыши. Очень важно понимать, что крепежные элементы должны соответствовать давлению, которое образуется стропильной системой и скатами покрытия. В среднем, на один квадратный метр стального профильного настила требуется 6 саморезов – с промежутками 20-30 сантиметров.

Фото — Монтаж кровли

Кaпитaльный крепеж может производиться также заклепками. Эта методика гарантирует более прочное соединение, проводится при помощи специального инструмента – заклепочника. Правила и нормы установки соединений на профнастиле:

  1. Монтаж производится только при помощи специальных инструментов, которые обеспечивают отсутствие ударных нагрузок;
  2. Под головки крепежных деталей обязательно подставляются прокладки из резины или пластика, которые гарантируют долговечность металлических материалов;
  3. Если Вы осуществляете утепление кровли, то обязательно продумайте способ монтажа полимерной утеплительной пленки, чаще всего с этой целью применяют саморезы.

К доборным элементам относятся снегозадержатели, флюгер и прочие детали, которые обустраиваются для большей практичности. Сюда же относятся пожарные лестницы на кровлю, согласно СНиП, это обязательные детали, которые монтируются в любом случае, также устанавливается ограждение на крыши на жилых домах и громоотводы. Все сведения по правилам установки можно бесплатно получить в своем региональном бюро (нормативы могут изменяться в зависимости от климатических особенностей региона).

Фото — Виды кровельных конструкций

Нормы установки

Монтаж жесткой крыши осуществляется внахлест. Для прочной установки вам необходимо установить нахлест в одну волну от 10 см. Рассчитывается схема в противоположном направлении от ската и стропил. Во время проектирования обязательно учтите, что кровли с небольшим уклоном должны по стыкам подстраховывать герметиками на основе силикона или тиокола. В таком случае, логичнее обустраивать вентиляцию подкровельного пространства при помощи загерметизированной коньковой трубы.

Установка деревянной стропильной системы производится только после того, как Вы убедились в обработке балок. Доски обязательно обрабатываются специальными составами, которые минимизируют вероятность возгорания. Это очень важно, иначе вы не сможете соблюсти норма строительства и проектирования. Также желательно окрасить дерево специальным лаком для предотвращения появления грибков и вредителей.

Монтаж не рекомендуется проводить в зимний период; в теплых регионах (к примеру, в Казахстане) это правило может упраздняться. Несколько раз в год проводиться очистка кровельного и подкровельного пространства от листьев, пыли, грязи.

Фото — СНиП профнастил

Любая стройка, ремонт, стяжка и реконструкция должна производиться только с учетом СНиП кровли, её примыкания к стене или фундаменту. Обязательно продумывайте оформление проекта разработки, его чертеж и исполнение — это поможет уменьшить срок работы и расходы на черчение кровли.

Требования СНиП: устройство кровли и способы сооружения кровельных покрытий

Развитие строительных технологий внутри страны вместе с заимствованием множества заграничных способов строительства и материалов повлекли необходимость создания новых СНиП: устройство кровли согласно старым нормам и стандартам перестало отвечать имеющимся в арсенале строителей материальным и конструкционным ресурсам. Все чаще стали применять сложные конструкции с множеством ендов и разжелобков, слуховых окон и скатов. Такие кровли стало проще строить благодаря широкому выбору новых кровельных материалов, утеплителей и систем паро- и гидроизоляции, характеристики которых значительно расширили конструктивные и архитектурные горизонты. Для согласования всех технических вопросов, мер безопасности, предупреждения пожаров и других чрезвычайных ситуаций понадобился актуализированный СНиП: Кровли — действующий для всех новых технологий и материалов.

Содержание

Видео-обзор ошибок при устройстве скатных кровель ↑

Общие правила устройства кровельных покрытий ↑

Независимо от того, какой СНиП кровли — новый или старый — применяется для стандартизации технических требований, есть общие правила, знание которых необходимо любому строителю.

Геометрия стропильной системы ↑

Скаты должны быть прямоугольными. Для вальмовых крыш — иметь форму равнобедренных трапеций и треугольников.

Это требование продиктовано геометрией штучных кровельных материалов. Их форма всегда прямоугольна, и в случае перекоса скатов в сторону ромбовидных очертаний будут неизбежно оставаться незакрытые участки, которые придется дополнительно покрывать отдельными частями. Это приводит к перерасходам материала и увеличению сроков проведения работ.

Равнобедренные формы скатов вальмовых крыш значительно упрощают расчет и нарезку кровельных покрытий, так как в этом случае ее можно производить по одному или двум шаблонам. Одинаковые углы, например, позволяют использовать разрезанный по диагонали лист шифера на противоположных сторонах, а в случае перекоса приходится вырезать все части индивидуально, что ведет к лишним расходам и затягиванию сроков строительства.

Но самое главное — правильная форма скатов многократно повышает надежность кровли и позволяет избежать протечек. Кроме того, такая форма гораздо приятнее воспринимается визуально.

Окончательная форма скатов определяется обрешеткой, размеры которой вычисляют в зависимости от используемого кровельного материала, всех перехлестов и накладок. Затем полученное значение отмеряют по коньку, от крайних точек проводят прямые углы и по этим линиям отпиливают концы досок обрешетки.

Длина кобылок, обеспечивающих карнизный свес, рассчитывается тем же способом. Вынос обрешетки за стены следует делать с небольшим запасом, а при расчете карниза стоит помнить о свободном свесе кровельного материала на 2 – 10 см для защиты нижней доски обрешетки от капель, срываемых ветром.

Расположение мауэрлата и лежней ↑

Кровли должны строиться на горизонтальной системе мауэрлат/лежень. Чтобы добиться соответствия этому требованию, необходимо сперва замерить диагонали и расположение верхней плоскости коробки относительно горизонтали.

Часто бывает, что в результате несогласованной работы каменщиков высота стен на противоположных углах имеет различные значения. При этом оба строителя могут быть высококлассными мастерами, просто один делает шов на миллиметр толще другого. Также может оказаться, что диагонали не точно совпадают, следовательно, коробка имеет форму ромба.

При монтаже стропильной системы все эти погрешности необходимо нивелировать. Для этого можно соорудить армопояс на верхнем ряду стен, это позволит выровнять их в горизонтальной плоскости и дополнительно укрепить коробку дома.

Мауэрлат должен лежать в строго горизонтальной плоскости. Для контроля этого параметра используют водный уровень, который представляет собой прозрачный шланг, наполненный водой. По принципу сообщающихся сосудов можно добиться соответствия всех точек мауэрлата горизонтали.

Также необходимо добиться точного соответствия диагоналей и прямых углов. Центральный лежень должен находиться на одинаковом расстоянии от боковых балок мауэрлата. Торцы лежня должны иметь одинаковое расстояние до углов мауэрлатной коробки и до ближайшей перпендикулярной ему балки с обеих сторон.

На заметку : «Для контроля прямых углов можно использовать т.н. «египетский треугольник» — фигуру из трех сторон, соотношение длин которой равно 3 : 4 : 5. Это простейший способ построения прямого угла в соответствии с теоремой Пифагора».

Лежень также должен лежать в строго горизонтальной плоскости, его высота может быть выше или ниже балок мауэрлата, это не важно. Правильное взаимное расположение основы позволит впоследствии построить геометрически четкую и соответствующую расчетам крышу.

Примыкания и разжелобки ↑

При монтаже сложной кровли СНиП требует сооружать все ендовы, разжелобки, примыкания кровли к трубам и вентиляционным выводам, примыкания слуховых окон к кровле в соответствии с правилом: все эти места следует перед нанесением основного кровельного материала покрыть оцинкованной кровельной сталью по сплошной обрешетке.

Заготовки для воротников дымоходов и вентиляций делаются заранее и собираются внахлест из двух частей одновременно с монтажом основной кровли. То же касается устройства разделок около слуховых окон.

Читать еще:  Металлочерепица и профнастил сравнение

Ендова покрывается листом оцинкованной кровельной стали с кляммерами, ширина желоба составляет 150 мм.

Водосток монтируется с использованием Т-образных костылей, а водосборный желоб крепится специальными крюками.

Все перечисленные листы и элементы монтируются на сплошную обрешетку. Водосборные желоба направляют поток в водосточные трубы, которые распределяют стекающую жидкость в ливневую канализацию.

Бруски обрешетки ↑

Если лист кровельного материала перекрывает несколько брусков, то нижний их ряд должен иметь высоту, меньшую на толщину кровельного материала. Иначе карниз будет задран вверх, и листы будут лежать неровно.

Это вызвано тем, что при перехлесте материала каждый следующий лист будет лежать на нижней балке, к высоте которой прибавится ширина предыдущего листа, т.е. остальные балки обрешетки должны быть больше в сечении на эту величину.

Порядок укладки ↑

Все крыши покрываются снизу вверх, чтобы поток дождевой воды перетекал места перехлестов. Также следует учитывать розу ветров, согласно которой некоторые материалы следует укладывать либо справа налево, либо наоборот. Это касается, например, шиферных покрытий. Согласно СНиП кровли из профнастила также следует укладывать с учетом преобладающего в регионе ветра, особенно если имеется вероятность ураганных порывов.

Большинство современных кровельных материалов поставляются в комплекте с крепежными элементами, коньковыми деталями, карнизами и т.д. Также могут поставляться воротники к трубам и разделки к слуховым окнам. Часто в материалах даже имеются отверстия под гвозди. Строитель только собирает кровельное покрытие наподобие конструктора, детали которого подогнаны и приспособлены друг к другу. Гвозди следует забивать с использованием резиновых шайб-прокладок.

Вентиляция ↑

Теплые крыши должны иметь вентиляционный зазор между покрытием и слоем утеплителя, если используется минеральная вата или другой гигроскопичный материал. Просвет канала должен быть не менее 40 мм высотой и сообщаться с воздухом на карнизном участке и коньке. Также необходимо использовать диффузно-гидроизоляционную пленку и ветровой барьер.

Если чердак холодный — СНиП крыши требует обеспечить достаточную вентиляцию чердачного помещения. Это необходимо, чтобы не происходило образование конденсата со стороны холодной поверхности. Для этого в кровле сооружают слуховые окна и различные вытяжные патрубки, причем суммарная площадь этих элементов должна быть не менее 1/300 площади кровли.

Заграждения ↑

Согласно нормативам СНиП крыши, высота карниза которых превышает 10 метров при наклоне скатов до 12 % включительно, а также кровли с высотой карниза, большей 7-ми метров и уклоне свыше 12 % — должны иметь ограждающие конструкции согласно ГОСТ 25772.

Это необходимо для обеспечения безопасности при эвакуации и ремонтных работах. Заграждения должны проходить обязательные испытания каждые 5 лет.

На эксплуатируемых плоских кровлях заграждения предусмотрены независимо от их высоты.

На кровлях с неорганизованным водостоком, а также со стороны движения прохожих необходим монтаж снегозадерживающих конструкций. Эти устройства должны крепиться к прогонам, обрешетке или другим несущим элементам кровли.

Кровельные материалы: основные требования ↑

Мягкая кровля ↑

Мягкие кровли очень удобны и просты в монтаже, особенно на крышах со сложной геометрией. Работы можно производить в любое время года. По способу монтажа они могут быть наплавляемыми или присоединяться с помощью клеев и мастик.

Наплавляемые покрытия предусматривают сплошное и частичное наплавление. В первом случае покрытие максимально прочно держится и хорошо противостоит сползанию, однако работа по монтажу сложнее и требует мер безопасности. Частичное наплавление позволяет ускорить процесс, при этом полотнище приклеивается достаточно качественно, без образования пузырей. Однако в случае протечки затруднен поиск дефектов.

Следует помнить, что при использовании наплавляемых покрытий недопустимо утеплять крышу пенополистиролом, пенопластом или другими горючими и легкоплавкими материалами.

Сегодня множество мягких покрытий уже имеет слой клея, что весьма удобно. Мягкие кровли наносят на сплошную обрешетку независимо от способа крепления. Использование клеев и мастик предъявляет некоторые требования к теплоизоляции: она должна быть стойкой к растворителям, бензину, ацетону и другим химикатам, способным реагировать с органическими соединениями.

Также существуют методы тепловой сварки и механического крепления мягкой кровли. Для таких работ необходим опыт и профессионализм, иначе положенная на плохое основание или некачественно закрепленная кровля начнет отслаиваться и протекать.

Металлочерепица ↑

Представляет собой стальной катаный лист в форме полосы, которой с помощью пресса придается профиль, имитирующий натуральную черепицу. Затем сталь покрывается слоем цинка, после чего материал покрывается полимерным красящим составом.

Нанесение полимера происходит при помощи электростатического поля, которое притягивает и равномерно распределяет на поверхности частички красящего порошка. Далее покрытие полимеризуется в специальной печи и образует монолитный герметичный защитный слой.

Комплект для кровли поставляется с крепежными саморезами, коньковыми и карнизными деталями, водостоками и т.д. Этот материал может сочетаться с различными утеплителями, однако требует хорошей гидроизоляции и ветрозащиты.

Шифер и профнастил ↑

Самый распространенный и традиционный для России материал. Это связано с его дешевизной, простотой монтажа и долговечностью. Однако следует иметь в виду, что в странах ЕС, США и Канаде шифер запрещен из-за его канцерогенности.

Не требует сплошной обрешетки, монтируется гвоздями с резиновой шайбой. Укладывается волна в волну, что весьма удобно и не требует особых навыков.

Профнастил соединяется замками, что также просто и удобно и не вызывает затруднений. Правда, металлическая кровля сильнее шумит при дожде, но если положить хороший слой утеплителя, то он вместе с ветробарьером, гидро- и пароизоляцией значительно ослабит шум.

Существует достаточно много других материалов, перечислять которые можно долго. Важно помнить одно: крыша должна проектироваться как единая система, от стропил до кровельного пирога. Выбор того или иного покрытия должен производить инженер и в соответствии с ним вести расчет всей конструкции. Эту работу следует доверять только опытным специалистам, которые разбираются в современных технологиях и способны правильно выбрать тип кровли, материал покрытия, тепло- и гидроизоляцию. Не стоит экономить, жадный платит дважды.

Минимальный угол наклона крыши из металлочерепицы

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Что такое уклон?

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

  1. Возможность применения того или иного вида кровельного покрытия.
  2. Конструкция, состав и сечение элементов стропильного каркаса.
  3. Способность крыши эффективно отводить осадки.
  4. Стоимость кровельный работ.
  5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

  • Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
  • Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
  • Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать. При выборе крутизны ската учитывается:

    Снеговая нагрузка в регионе строительства. Чтобы оценить снеговую нагрузку на кровлю из металлочерепицы, из справочников берут среднегодовое количество осадков в зимний период. Чем больше снега выпадает в регионе, тем больше должен быть минимальный уклон крыши. В противном случае, снеговая масса будет скапливаться на поверхности скатов, создавая дополнительную весовую нагрузку, способную обрушить конструкцию.

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

  1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
  2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
  3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Видео-инструкция

Ссылка на основную публикацию
Adblock
detector
