Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке: типы соединений и их применение

Для разводки электропроводки используют специальные устройства, называемые распределительными (распаечными) коробками. Их монтаж полностью исключает вероятность выхода оголенных жил наружу. Соединение проводов внутри распределительной коробки допускается только посредством сварки, опрессовки и посредством специальных зажимных устройств.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Монтаж коробки

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм 2 .

Для освещения используются жилы 1,5 мм 2 , для розеток 2,5 мм 2 . При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

Способы соединения

Сварка медных проводов

При выборе того или иного способа соединения следует ориентироваться в первую очередь на предполагаемую нагрузку на сеть. Согласно требованиям ПЭУ, монтаж любых видов электромагистралей в распределительной коробке может осуществляться тремя основными способами.

Наиболее часто используется сварка и опрессовка. Допускается также соединение посредством специальных винтовых или болтовых зажимов. При этом их размер должен точно соответствовать сечению проводов и количеству жил.

Сварка

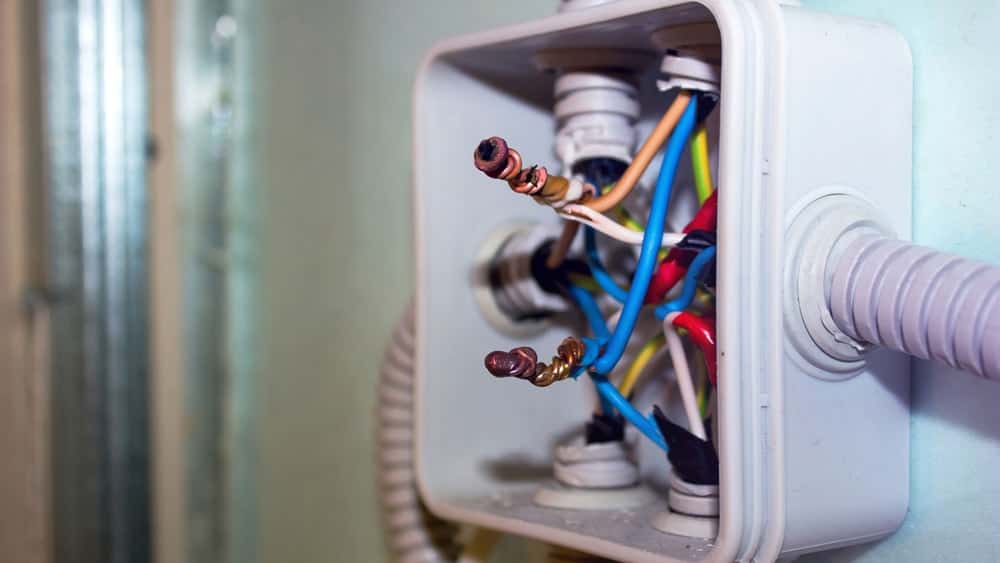

Сварка жил в распредкоробке

Сварной метод походит только для сопряжения проводов, выполненных из однородных металлов. Он относится к одним из надежнейших способов соединения. В отличие от скруток или даже болтовых соединений, переходное сопротивление в нем отсутствует, что сводит к минимуму вероятность перегрева контакта и его замыкания.

Этот метод в корне отличается от пайки – расплавления между проводами промежуточного материала (чаще всего оловянно-свинцового припоя). При сварке промежуточный металл не используется. Производится только расплавление соприкасающихся частей, в результате чего провода превращаются практически в единое целое.

Спаечные соединения из-за наличия третьего, более рыхлого материала, способны со временем ослабляться. Плюс в местах стыков из-за разницы составов возникают разрушающие химические реакции. Поэтому для соединения проводов внутри распределительной коробки расплавлением, согласно ПЭУ, требуется именно сварка.

  1. Для проведения работ достаточно минимальных навыков. В быту для этих целей чаще всего используется точечная или дуговая сварка, которая производится на графитовых (для меди) или угольных электродах
  2. Начинающим сварщикам лучше использовать аппарат с постоянным током напряжением 12-32 Вт. Опытные монтажники предпочитают работать с более мощными агрегатами с переменной силой тока
  3. 5-6-сантиметровые концы проводов предварительно зачищают, а затем скручивают. При этом 5-6 сантиметров жилы должны остаться без скрутки. Их необходимо плотно прижать друг к другу. Для формирования расплавленного шарика при сопряжении трех и более жил оставляют только пару концов, остальные обрезают
  4. Даже скрутку обжимают обычными плоскогубцами или зажимом
  5. Расплавление производят поверх скрутки в течение 2-3 секунд. Для этого к ее верхней части подсоединяется заземление от сварочного инвертора
  6. Если сила тока в аппарате выбрана правильно, дуга должна получиться устойчивой. Залипание электродов при этом не происходит
  7. Для сварки пары проводов из меди, имеющих сечение 1,5 мм 2 вполне достаточно 70 А, для трех жил 90 А. Если они имеют большее сечение 2,5 мм 2 , силу тока потребуется увеличить до 80-100 А

Опрессовка

” alt=”Соединение проводов в распределительной коробке: типы соединений и их применение”>

Наиболее прочным и надежным способом соединения проводов в распределительной коробке является соединение с помощью гильз с последующим обжимом (опрессовкой). Он обеспечивает идеальный контакт и повышенную прочность сопряжения.

Использовать его можно для разных видов проводов, как медных, так и алюминиевых разных сечений. Но чаще всего подобный метод используется для средних и больших токов. Подобный способ широко применяется даже в промышленных масштабах для опрессовки проводов на высоковольтных линиях или подстанциях.

Технически этот способ довольно прост:

  1. При выборе гильз используют правило соответствия материалов. Согласно требованиям обустройства электроустановок, медные провода следует опрессовывать только медными гильзами, а алюминиевые – соответственно алюминиевыми. Для сопряжения жил, изготовленных из разных видов материалов, используют комбинированные медно-алюминиевые виды гильз
  2. Для многожильных проводов необходимо приобрести специальные изолированные наконечники
  3. В подготовленную заранее гильзу вставляются зачищенные концы проводов
  4. Далее ее обжимают пресс-клещами. Для гильз небольшого диаметра удобней пользоваться инструментом с фигурными губками. Если гильзы имеют большее сечение (от 12 мм 2 ), применяются специальные механические клещи с гидравлическим приводом
  5. Во избежание повреждения жил, особенно хрупких алюминиевых, слишком давить и усердствовать не нужно
  6. Последний этап – изоляция. Для нее можно использовать изоленту или термоусадочные трубки

Использование винтовых или болтовых зажимов

Зажимные болты или винты требуют периодического поджима

Простейший способ, при котором провода располагают между болтами и гайками. Он подходит как для соединения медных или алюминиевых проводов в распределительной коробке, так и сопряжения жил из разных материалов, то есть соединения меди с алюминием.

Как известно, эти материалы не совместимы гальванически. При их соединении напрямую вы получите мини-батарейку, которая со временем просто окислится в процессе электролизной реакции. В результате произойдет ослабление контакта, его нагрев и, как следствие, обгорание провода или замыкание. Во избежание процесса окисления между медной и алюминиевой жилой необходимо проложить иной материал, в данном случае стальную шайбу.

Для этого конец каждой жилы закручивают колечком так, чтобы ушко полностью было закрыто шайбой и не соприкасалось с соседним проводником. Располагаться оно должно так, чтобы колечко стягивалось внутрь.

Промышленностью выпускаются специальные зажимы для стыковки меди и алюминия, содержащие пасту, тормозящую процесс окисления. Использование оцинкованных болтов и шайб запрещено. Ведь для сопряжения разных материалов допускается использование металлов с небольшим электрохимическим потенциалом.

Так как узлы с болтами и винтами получаются довольно громоздкими, последние годы их заменяют более компактными клеммниками, оснащенными гаечными зажимами. Внешне эти устройства выглядят как трубки, снабженные с двух сторон отверстиями с резьбой для вставки винтов. Для многожильных проводов выпускаются специальные наконечники из латуни. Жилы с большим сечением заключают в болтовые клеммники, оборудованные открывающиеся крышкой.

Метод использования обычных винтовых или болтовых зажимов имеет еще один существенный недостаток. Контакты в них со временем ослабляются, поэтому винты и болты требуется периодически поджимать. При соединении же клеммами гайки не ослабляются даже со временем, поэтому не требуют периодического поджима. Вероятность их замыкания минимальна.

Клеммы

Использование клемм полностью удовлетворяет требованиям ПУЭ. Однако их применение оправдано только в том случае, если распределительная коробка оснащена уже готовыми контактными площадками. Кроме того, подобный способ больше подходит для укладки в коробке многожильных кабелей – одножильные провода обжать без повреждений сложнее, да и вместе с клеммой они займут немало места.

Развести кабели в стороны в этом случае будет проблематично. Идеальным вариантом использование клеммных колодок является соединение жилой под винт, без обжимных клемм.

Увидеть наглядно процесс соединения жил в распределительной коробке можно в следующем видеоролике. В нем подробно рассказывается о каждом из рекомендованных типов соединений электрических проводов в распределительной коробке:

ВИДЕО: Все типы соединений проводов. Как соединить провод.

Соединение проводов в распределительной коробке: типы соединений и их применение

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Как соединить провода в распределительной коробке


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.
Читать еще:  Дом из бруса своими руками

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.
  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.
  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.
  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.
  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.
  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.
  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

  • произвести скрепление при помощи пружинных клеммников;
  • воспользоваться способом опрессовки гильз;
  • спаять провода;
  • скрутить концы проводов с использованием СИЗов;
  • скрутить концы проводов и заизолировать изолентой.

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому – требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.

Разрешенные способы соединения проводов

Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Читать еще:  Отделка цоколя клинкерной плиткой

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Как можно соединить провода в распределительной коробке?

Соединение проводов влияет на безопасность и надежность электропроводки. Выполняется разными способами, с использованием соединительных устройств, приспособлений в зависимости от характеристик проводов.

Почему используют распределительную коробку?

Распределительная (иначе распаечная, разветвительная) коробка — это вид монтажной коробки в которой выполняется коммутация проводов, электрические соединения. Может быть круглой, прямоугольной, квадратной по форме, пластиковой, стальной, стеклопластиковой, алюминиевой по материалу.

Устройство является контейнером, назначение которого при любом способе соединения проводов в распределительной коробке, — скрыть разветвление электросети. Кроме того, он позволяет эффективно перераспределять нагрузку на сети, предотвращать в них короткие замыкания.

Существует много способов как соединить провода в распределительной коробке. Самый простой — скрутка — был раньше приоритетным. Сегодня считается опасным, ненадежным. Ему на смену пришли специальные соединительные устройства, приспособления, разработанные под различные характеристики соединяемых кабелей.

Способы соединения проводников

Правильно соединить провода между собой, значит, обеспечить надежность и безопасность электрической сети. Виды соединения проводов многочисленные. Можно использовать давно применяемые — скрутку, пайку, болтовое соединение. Проще и быстрее выполнить работу, применив соединитель кабельный — специальное устройство, позволяющее надежно соединять кабеля разного диаметра, одно- и многожильные, из различных материалов,

Использование клеммных колодок

Колодки для соединения проводов являются видом электроустановочных изделий. Их называют клеммниками, клеммами, клеммными блоками, терминальными блоками, КБ, клеммными зажимами, клеммными соединителями. Содержат 2 металлических контакта или больше. Последние имеют узлы, в которых закрепляются кабели, и размещены внутри диэлектрического корпуса, часто герметичного (заполненного гелем).

Существует много видов клеммных соединителей. Их различают:

  • по способу монтажа: винтовые, разъемные, нажимные, барьерные, проходные;
  • одно-, двух- и многорядные;
  • для одно- двух-, трехрядных и многоярусных кабелей;
  • угловые и прямые;
  • для одно- и многожильных, гибких проводников;
  • по способу зажима провода: винтовые, пружинные, ножевые, концевые.

Соединитель кабельный недорогой. Содержит зажимную клеть, заключенную в корпус из пластика. Для изготовления зажима используется фосфористая бронза, нержавеющая сталь; корпуса — полиамид; винтов — латунь, никелированная или оцинкованная сталь.

Соединяют электрические провода устройством в таком порядке:

  • с концов кабелей снимают изоляцию;
  • 1 проводник вставляют в зажимную клеть, фиксируют, в зависимости от вида клеммника винтом, пружиной, ножом;
  • для образования сети в него устанавливают еще 1 или несколько проводников и зажимают тем же способом.

Пружинные клеммы

Это клеммные колодки, в которых фиксация кабелей производится пластиной (шиной) под действием усилия пружины. Виды соединения электрических проводов с помощью таких устройств:

  • быстрые, позволяющие экономить до 80% времени электрика-монтажника;
  • не требуют применения отвертки — проводник фиксируется механизмом клеммы после вставки;
  • обеспечивают постоянное контактное усилие на проводник, не деформируют его;
  • позволяют соединять разные по материалу, сечению кабели.

Как соединить два провода:

  • снимают с проводников изоляцию (1 см);
  • поднимают рычажок на корпусе клипсы;
  • вставляют конец кабеля в соединитель;
  • опускают рычажок на место.

Имеются варианты клеммников без рычажков. В них провод автоматически зажимается после ввода в паз соединителя. Большинство из них выпускается заполненными внутри специальным гелем, что делает устройства герметичными соединителями, обеспечивающими высший уровень защиты.

Установка колпачков СИЗ

Соединитель кабельный данного типа представляет конусный колпачок, изготовленный из негорючего пластика. Внутри может содержать конусную металлическую пружинку или втулку с крупной резьбой. Используется для более качественного соединения скруткой, защищает его, обеспечивая надежную изоляцию.

Колпачки с пружинкой накручивают на выполненную заранее скрутку. Пружинка за счет давления проводников раздвигается, обеспечивая дополнительное сдавливание места соединения.

Колпачки с резьбой можно накручивать на концы кабелей без устройства предварительной скрутки. Сделав 2-3 поворота, получают надежное соединение скруткой внутри колпачка СИЗ.

Опрессовка специальными гильзами

Соединитель электрических проводов представляет трубчатые элементы — гильзы. Подходит для сетей со средним и большим током. Обеспечивает хороший электрический контакт, прочность соединения — самую высокую среди применяемых методов. В минусах способа — проводник в дальнейшем нельзя разъединить.

Производят соединение проводов без пайки в таком порядке:

  1. Снимают у кабелей на концах изоляцию. Применяют нож, специальный инструмент.
  2. Концы вставляют внутрь трубки из аналогичного материала. Размещение должно быть плотным — доуплотнение, если необходимо, делают, вставляя в трубку отрезки оголенного кабеля.
  3. Проводят обжатие гильзы, используя специальные пресс-клещи. Делают это вблизи обоих ее концов, причем в разных направлениях. Если сечение гильз больше 120 мм², соединитель кабельный опрессовывают инструментом, имеющим гидравлический привод.

Получаемое с помощью специальных обжимных гильз объединение проводов необходимо изолировать.

Пайка или сварка

Надежное соединение проводов в электросети обеспечивается их сваркой. В результате образуется цельный проводник, который не окисляется, имеет минимальное сопротивление, исключает замыкание.

Как правильно соединять провода сваркой:

  • с проводников снимают изоляцию, зачищают жилы наждачной бумагой до блеска;
  • соединяют провода скруткой;
  • в углубление угольного электрода засыпают флюс;
  • включают сварочный аппарат (24 В, минимальная мощность — 1 кВт), прижимают электрод к месту сварки, держат, пока не образуется контактная точка в виде шарика;
  • счищают с места сварки флюс, покрывают контактную точку лаком;
  • изолируют соединение.
Читать еще:  Декоративный забор своими руками

Такие же результаты дает пайка электромонтажных соединений. Проведение ее аналогично сварке. Отличие:

  • в использовании припоя, который расплавляется паяльником;
  • обязательном заполнении припоем скрутки внутри.

Пайка соединяет кабеля надежно, но способ не эффективен:

  • если кабели подвергаются воздействию тепла;
  • когда соединения подвергаются механическим воздействиям.

Полезные статьи

Надежность электроснабжения сильно зависит от качества соединений отдельных проводов между собой и от общего распределения электропроводки. Любые ошибки способны привести к нарушениям пожарной безопасности. Это касается любых типов помещений (жилых и производственных).

Соединение электропроводки выполняется с использованием распределительной (разветвительной) коробки. Она спроектирована производителем так, чтобы была возможность подключить розетку, выключатель или электроприборы самостоятельно.

Назначение и особенности распределительных коробок

Распределительные коробки позволяют не только удобно организовать всю электросеть, но и избавиться от необходимости искать места ее коммутации, если понадобится ремонт или замена отдельных участков.

Использование разветвительных коробок для организации сочленения проводки – одна из основных рекомендаций ПУЭ (Правил устройства электроустановок). Эти изделия с полым корпусом имеют круглое или квадратное сечение, а также наружный и внутренний варианты исполнения. В последнем случае коробки встраиваются в стену, а крышка располагается на одном уровне с поверхностью стены. Наружные модели крепятся прямо на стену.

Соединение проводов между собой происходит внутри распределительной коробки. Для этого на ее боковых стенках имеются выходы, через которые и заводится проводка. Для быстрой замены поврежденных участков провод укладывается в гофрированную трубку, которая крепится к коробке посредством резьбы или штуцера.

Преимущества распределительных коробок

  • Места сочленения проводки находятся в одном месте, их осмотр и устранение неполадок выполняются быстро и эффективно.
  • Высокий уровень пожарной безопасности. В одной коробке легче инспектировать провода и выявлять любые неисправности.
  • Использование коробки в паре с гофрированной трубой позволяет выполнять быструю замену проводки без необходимости искать ее в стене.
  • Подключить к существующей сети розетку или выключатель можно в любой момент, так как место соединения проводки известно и всегда доступно.

Распределительные коробки изготавливаются из ПВХ-пластиков, иногда из металла. Продукция обладает степенью защиты от IP54 до IP56. Если предполагается, что на коробку будет воздействовать вибрация или иная нагрузка, выбираются изделия повышенной прочности. К ним относятся модели из поликарбоната.

Методы соединения проводов в коробке

Соединение в распределительной коробке может выполняться несколькими методами, каждый из которых имеет свои преимущества и недостатки. В процессе работы понадобится соответствующий инструмент, без которого сформировать качественное сочленение невозможно.

Соединение методом скрутки

Скрутка – самый ненадежный способ соединения токонесущих жил между собой, но одновременно и самый простой. Соединять таким способом проводку в разветвительной коробке запрещено, так как это чревато перегревом проводников с последующим возгоранием. Скрутка хороша в качестве временного соединения для тестирования цепи.

Чтобы соединить два провода методом скрутки их необходимо очистить на 4 см от изоляции. А если проводники многожильные, раскрутить каждый из них на 2 см. Провода накручиваются друг на друга пальцами, затягивается соединение пассатижами. Если толщина провода не превышает 1 мм, накручивается от 5 витков, для большей толщины понадобится от 3 витков. Место скрутки изолируется.

Соединение методом опрессовки

Опрессовка подразумевает использование кримперов или опрессовочных клещей, а также гильз, изготовленных из тех же материалов, что и проводка. Такой способ обеспечивает высокую надежность сочленения. Соединение проводов в коробке выполняется относительно быстро, а сам метод подходит в случаях, когда предполагается высокая нагрузка на проводники.

Перед обжимом провода скручиваются на длину гильзы, после чего этот пучок заводится в соединитель. Гильза обжимается кримпером, а готовое соединение изолируется изолентой, либо термоусадочной трубкой.

Соединение методом сварки

Способ отличается высочайшей надежностью, но для реализации требуется инверторный сварочный аппарат, угольный электрод (для медных жил) и флюс. Итогом становится буквально цельный проводник, контакт в точке сочленения которого не ухудшается со временем. Жилы при таком соединении должны быть изготовлены из одного материала.

  • Провода соединяются методом скрутки.
  • Углубление электрода заполняется флюсом.
  • Электрод прижимается к концу скрутки до образования контактной точки.
  • Шарик, образованный в месте сварки проводов, после остывания зачищается и покрывается лаком.
  • Готовое соединение покрывается изолентой или термоусадочной трубкой.

Точечная сварка выполняется инвертором на 24В с минимальной мощностью 1 кВт. Величина сварочного тока устанавливается в зависимости от сечения проводника.

Соединение методом пайки

По надежности контакта метод пайки приравнивается к сварке, выполняется похожим образом. Однако его не рекомендуется использовать для соединения проводов в местах, которые могут подвергаться чрезмерному нагреву.

Пошагово процесс сочленения проводки выглядит следующим образом:

  • Провода покрываются канифолью. Она наносится на поверхность жил разогретым жалом паяльника до появления налета ржавого оттенка.
  • Далее выполняется скрутка жил.
  • На место скрутки паяльником наносится олово так, чтобы оно проникло между витками.

Несмотря на высокую надежность такого соединения, его реализация требует довольно много времени, особенно по сравнению с опрессовкой.

Соединение с использованием зажимов

Применение винтовых контактных зажимов имеет ряд преимуществ перед другими способами сочленения проводников:

  • Простота реализации – достаточно затянуть отверткой пару болтиков.
  • Доступность – стоимость винтовых зажимов (клеммных колодок, винтовых клемм) низкая, из инструмента понадобится всего одна отвертка с подходящим жалом.
  • Высокая надежность контакта, сравнимая с опрессовкой.
  • Возможность соединять между собой жилы, изготовленные из разных материалов.

К минусам относится сложность соединения нескольких проводников из-за ограниченного диаметра попарно расположенных гнезд клеммы. Для сочленения проводников необходимо их вставить в гнезда колодки, расположенные друг напротив друга, а затем затянуть отверткой винты. Предварительно жилы очищаются от изоляции.

Кроме винтовых клемм, активно используются варианты:

  • С плоскопружинным механизмом – одноразовые модели для одножильных проводников. Повторно такие клеммы использовать нельзя, так как внутренняя пластина-лепесток (прижимающая провод), принять первоначальную форму неспособна.
  • С рычажковым механизмом – многоразовые универсальные клеммы, которые также не требуют инструмента. При соединении проводов, их концы вставляются в клеммные отверстия, после чего зажимаются рычажками.

Некоторые клеммные колодки заправляются электромонтажной пастой, что позволяет сопрягать между собой алюминий и медь, а также защищать провода от окисления.

Болтовое соединение

Среди преимуществ данного типа соединения отмечается:

  • Простота монтажа и его низкая себестоимость.
  • Возможность соединять проводники, изготовленные из разных материалов.

К минусам болтовых соединений относятся следующие пункты:

  • Относительно низкое качество фиксации проводников.
  • Большие размеры соединения. В итоге оно не всегда может поместиться в распределительную коробку.
  • Из-за громоздкости на изоляцию болта придется потратить довольно много изоляционного материала.

Последовательность действий для организации болтового соединения:

  • Концы обоих соединяемых проводов очищаются от изоляции и загибаются в кольцо.
  • На болт надевается стальная шайба.
  • Кольцо одного из проводов надевается сверху шайбы.
  • Затем идет еще одна шайба.
  • Следом кольцо второго проводника.
  • На болт надевается последняя шайба, а соединение затягивается гайкой.

Если ток нагрузки не превышает 16 А, можно использовать болты с типоразмером резьбы М4 при минимальном диаметре контактной площадки – 12 мм.

Подключение розеток и выключателей

Подключение даже простейших элементов бытовой электрической цепи через распределительную коробку требует наличия минимальных знаний и навыков. Провода внутри коробки всегда соединяются по цветам, каждый из которых отвечает за фазу, ноль или заземление. Обычно используется следующая цветовая схема:

  • Провод с коричневой изоляцией – на фазу.
  • Голубой – на ноль.
  • Желто-зеленого цвета – на заземление.

Подключение розетки. Провод, идущий от розетки, заводится в распределительную коробку – его лишняя длина обрезается. Важно оставить порядка 10 см в запас, что позволит переподключить розетку в будущем, если будет необходимость. Концы жил проводов зачищаются и стыкуются с уже имеющимися в коробке по цветам удобным способом.

Нередко в домах без заземления пара проводов имеет одинаковый цвет. Чтобы отделить ноль и фазу, необходимо воспользоваться индикаторной отверткой.

Подключение выключателя. Выключатель подключается несколько сложнее розетки, так как его основная задача – прерывание фазы, идущей на электроприбор. В коробку заводятся 3 группы проводников, но по иной схеме (на примере светильника):

  • Первая жила подключается к нулевому входному проводу распределительной коробки и идет прямо на нулевой выход светильника.
  • Вторая жила идет от фазного входного провода на одну из клемм выключателя.
  • Провод от второй клеммы выключателя заводится снова в коробку, где стыкуется со второй частью, идущей на фазный выход светильника.

Правила безопасности

Даже самые простые электромонтажные работы в доме допускается выполнять, только если имеется соответствующий опыт и знания в данной области. Если нет уверенности в собственных силах, настоятельно рекомендуется обратиться за помощью к профессиональным электрикам. Следует всегда придерживаться основных правил, выполнение которых защитит от травм:

  • Объект, на котором ведутся работы, по возможности обесточивается.
  • При работе под напряжением используются защитные средства, вроде специальных резиновых перчаток. Мастер становится на диэлектрический коврик.
  • При сварке или пайке рабочее место должно быть свободно от любых легковоспламеняющихся материалов.
  • Место проведения работ должно иметь достаточную освещенность.

Значительно повысить безопасность выполнения электромонтажных работ можно за счет активного использования индикатора напряжения.

Производители распределительных коробок

Для организации мест коммутации проводов и кабелей рекомендуется использовать высококачественные разветвительные коробки от производителей Hegel, Kopos или Bylectrica. Основная особенность этих брендов кроется в строжайшем контроле качества, что гарантирует соответствие реальных характеристик продукции заявленным.

Hegel

Компания HEGEL занимает свое место на рынке электротехнической продукции с 2006 года. Отличается высоким качеством своих изделий, стоимость которых остается на доступном для потребителей уровне. Продукция изготавливается из материалов зарубежного и отечественного производства на импортном высокоточном оборудовании и оснастке.

Kopos

Чешский производитель электромонтажных установочных материалов из металла и пластмассы, ассортимент которых насчитывает свыше 7000 единиц продукции, отвечающей всем мировым стандартам. Распределительные коробки в каталоге KOPOS KOLIN представлены моделями под штукатурку, в бетон и полы, для кабельных каналов, пустотелых и утепленных стен, а также многоцелевыми вариантами.

Bylectrica

Компания занимается производством различных электроустановочных изделий, характерными чертами которых остается актуальность и доступная стоимость. Продукция торговой марки Bylectrica отвечает самым строгим европейским стандартам. Среди распределительных коробок, производимых этой компанией, особого внимания заслуживают модели со встроенными винтовыми клеммами.

В нашем каталоге вы всегда можете подобрать распределительные коробки и сопутствующие электроустановочные изделия под большинство бытовых и промышленных задач. По всем вопросам касательно заказа продукции, ее особенностей и характеристик звоните по телефонам +395 (29) 202-13-86 и +375 (29) 520-06-65.

Ссылка на основную публикацию
Adblock
detector
