Внутренний угол отлива на цоколь своими руками

Как сделать отливы на фундамент

Цоколь дома может располагаться заподлицо с фасадом, быть утопленным вглубь или выступать наружу. Если фасадные стены недостаточно толстые или в доме планируется цокольный этаж, обычно используется третий вариант. Выступающую часть закрывают сверху отливом во избежание повреждения осадками. Рассмотрим, как сделать отливы на фундамент.

Особенности отливов на фундамент

Отлив – это узкий металлический или пластиковый козырек, который помещают над выступающей плоскостью. Расположен с небольшим уклоном от фасада. Один край крепят к фасадной стене, второй вертикально загнут вниз.

1. Отлив. 2. Фундамент или цоколь. 3. Пена. 4. Герметик. 5. Стена.

Нарядные отливы могу стать украшением фасада, но их целевое назначение не декоративное. Цоколь возводится, как правило, из бетона, а бетон –пористый материал. Проникновение воды в поры имеет плачевные последствия:

  • при замерзании и оттайке основание может пойти трещинами;
  • коррозия арматуры приводит к потере прочности и снижении несущей способности фундамента;
  • на поверхности образуются плесень и грибок;
  • по капиллярам вода проникает в фасадные стены, через них – в дом. Разрушаются несущие конструкции, портятся отделочные материалы. В комнатах создается болезненный микроклимат.

На левом фото — разрушение облицовки фундамента в результате не верной установки отлива. На правом — все правила установки отлива на фундамент соблюдены.

Материалы изготовления отливов:

  • оцинкованное железо;
  • оцинкованная или нержавеющая сталь;
  • алюминий;
  • медь;
  • металл с полимерным покрытием. Цветовая гамма различна;
  • пластик, ПВХ.

Отливные планки могут быть выполнены в тон фасаду, цоколю или контрастного цвета.

Традиционный вариант – неокрашенные отливы из алюминия или нержавейки.

Фасадные отливы из нержавейки

Респектабельно смотрится этот аксессуар из меди.

Фасадные отливы из меди

Изредка встречаются отливы из бетона, но они тяжелые и неудобные в монтаже. Популярны стальные с полимерной пленкой: они недороги, эстетичны, долговечны (пленка защищает металл от коррозии), бывают разных цветов.

Стальные фасадные отливы с полимерной пленкой

Максимальная длина одной планки отлива – 5 метров, ширина зависит от ширины выступа. Отливы можно приобрести готовыми, но чаще их делают на заказ: так проще учесть все архитектурные особенности дома. Несложно также изготовить отливы своими руками.

Делаем отлив на фундамент

Отливы устанавливаются по окончании облицовки цоколя перед облицовкой фасада. Горизонтальную разметку выполняют водяным уровнем. Размеры отливов на фундамент определяют с помощью отбивочного шнура. Далее нужно вырезать из металлического листа заготовки нужной ширины плюс загиб с двух сторон.

Ширина рабочей полки обычно 40-50 см, примерно на 5 сантиметров больше, чем ширина самого выступа. Ширина вертикальных полок – 2 см.

У нижней дополнительно делают загиб 1 см в сторону стены, горизонтально.

Для стока воды от фасада угол наклона козырька должен быть 15 градусов:

  1. Проверяют уровнем горизонтальность плоскости выступа.
  2. Выполняют на выступе откос цементно-песчаным раствором.
  3. Дожидаются застывания.
  4. Кромки металлических деталей загибают в противоположные стороны под углом 105 градусов.
  5. Кладут на выступ и корректируют загиб, чтобы наверху кромка плотно прилегала к стене, а внизу опускалась вертикально вниз.

Далее проверяют целостность фасадной стены. Сколы и трещины в бетоне заполняют герметиками, шпаклевкой или штукатуркой. Далее:

1. Выполняют в верхней полке отлива крепежные отверстия на одном уровне с шагом 30-40 сантиметров.

2. Прикладывают козырек к стене.

3. Проделывают дрелью или перфоратором отверстия в фасаде, крепят отлив дюбелями.

4. По окончании монтажа зазоры между стеной и отливом заполняют герметиком.

Иногда планки ставят не прямо на стену, а на предварительно установленные направляющие. В этом случае крепеж осуществляется к направляющим саморезами.

Установка отливов на предварительно установленные направляющие

Нахлест соседних планок в любом случае должен быть 3 сантиметра минимум. Шов промазывают морозостойким герметиком.

Состыковка двух полос отливов

В установке отливов на фундамент деревянного дома есть нюанс: в фасадной стене выбирают паз и заводят в него край козырька, устанавливая снизу для жесткости деревянную доску.

Если фасад вентилируемый, отлив крепят прямо к деревянному каркасу саморезами. В этом случае верхнюю кромку будет перекрывать панель сайдинга.

Монтаж отлива на фундамент с вентилируемым фасадом

При установке пластиковых отливов нужно соблюдать аккуратность: от удара молотком материал может разрушиться. Когда нужно подогнуть заготовку, под нее подкладывают прокладку из резины или из войлока.

Если уступ широкий рекомендуется крепить планки на кронштейны, иначе они будут хлопать под ветром.

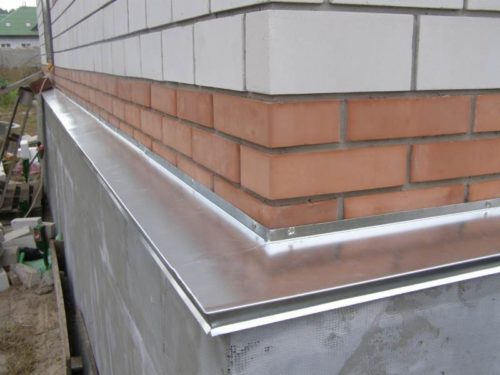

Как сделать угол на отливе?

Некоторую сложность представляет собой обработка углов дома: стыки должны быть герметичными и аккуратно выглядеть.

В готовый комплект отливов ПВХ уже включены соответствующие доборные элементы. Это цельнолитой угол, после его установки вам остается только загерметизировать стыки со стенами и прямолинейными участками.

Углы металлических отливов можно обработать разными способами:

  • обрезать края под 45 градусов и уложить с нахлестом на стыке;
  • закрыть стык отдельно вырезанной прямоугольной планкой, закрепить ее шурупами;

Стык угла отлива отдельно вырезанной прямоугольной планкой

  • оба стыкующихся отлива обрезать под 45 градусов с припусками и соединить стоячим фальцем.

Соединение угла двух отливов стоячим фальцем

При обработке внутреннего угла можно просто завести одну из стыкующихся планок под другую и зафиксировать шурупами или сделать накладку.

Цена отливов для фундамента

Стоимость двухметровой металлической планки – в пределах 200 рублей при ширине от 5 до 12 сантиметров. Отливы ПВХ 2,5 метра – 250-300 рублей (импорт).

Инструкция по монтажу отливов

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

Инструкция по монтажу оконных отливов

Назначение оконных отливов – оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

  • Шуруповерт с насадкой ph2
  • Плоскогубцы жестянщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.

Видеоинструкция по монтажу оконных отливов

Инструкция по монтажу отливов фундамента

Отлив цоколя, это планка которая используется в местах соединения выступа фундамента со стеной здания. Отлив цоколя предотвращает попадание влаги в места стыка и перждевременное разрушение фундамента. Чаще всего отливы фундамента изготавливаются из оцинкованной стали с полимерным покрытием в цвет отделки здания. Цинкование отливов и покрытие их полимерной краской, надежно защищает изделие от повреждения и коррозии. Из-за разнообразия инженерныых и дизайнерских решений, отливы фундамента изготавливаются по чертежам заказчика в размерах необходимых по плану проекта здания.

Для монтажа отливов вам понадобится:

  • Шуруповерт с насадкой ph2
  • Плоскогубцы жестяньщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм или дюбель гвозди

Монтаж отлива для фундамента производится после отделки цоколя, перед началом отделки стен. Цоколь выравнивается по уровню, для предотвращения перегибов отливов, отчищается от пыли и остатков смеси. Для уменьшения шума, во время дождя, перед установкой отлива по всей длине цоколя, проклеивают вибропоглащающую ленту псул или аналоги. Отлив закрепляется к стене саморезами или дюбель гвоздями. Оптимальный отступ (выступ) отлива от края цоколя 1-1,5см. При монтаже отлива фундамента, обязательно соблюдайте угол не меньше 110 градусов. Стыки отливов герметизируются битумной мастикой или силиконовым герметиком. Углы формируются из одного отлива. Для этого зарезаем отлив как показано на рисунке (Подробная видео инструкция по формированию угла отлива для фундамента приведена ниже) . Загибаем и заводим один край отлива на другой,гермитизируем стык, закрепляем к стене здания. Проверяем угол наклона отлива по всей длине фундамента. Монтаж отливов завершен.

Видеоинструкция по формированию угла отлива фундамента

Ответы на часто задаваемые вопросы!

Как закрепить отлив цоколя?

Как крепить отлив цоколя к направляющим ?

1. Крепление отлива к направляющим – монтаж отлива выполняется до облицовки фасада и крепится непосредственно к направляющим. Для крепления используются саморезы. Лучше всего использовать кровельные саморезы с резиновой накладкой, которая не позволит воде затекать под элемент крепления. В этом методе очень важно выдерживать отрицательный уклон отлива по всей длине. Отлив не должен висеть в воздухе, убедитесь что он упирается на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым предметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Читать еще:  Как сделать теплый пол водяной от газового котла

Как крепить отлив цоколя к стене ?

2. Крепление отлива к стене – в этом варианте крепления используются дюбель-гвоздь. Используя перфоратор, в стене согласно расчетам делаются отверстия и вставляются дюбеля. Верхняя полка (крепежный ворот) металлического отлива крепится гвоздями, которые вгоняются в дюбеля.

При монтаже цокольной отливной планки следует учитывать, что каждая деталь конструкции должна быть закреплена как минимум по центру и на местах стыка – это обеспечивает надежность крепления. Отлив не должен висеть в воздухе, убедитесь что он упираеться на фундамент, для предотвращения вебрации во время ветра и грохота во время дождя, настоятельно рекомендуем использовать пену в зазоре между отливом и цоколем. Выбирайте пену которая имеет минимальную степень расширения. После нанесения пены и установки отлива обязательно пригружайте тяжелым придметом, банкой воды или бруском. Будьте аккуратны, убедитесь что груз не упадет и не повредит отлив или не ранит проходящих мимо людей. Если вы выбираете для облицовки сайдинг или любые другие фасадные панели, следите за тем, чтобы они не упирались в полку отлива, лучше оставить зазор в пол сантиметра, это убережет покрытие отлиа от воздействия краев панелей и сами панели от влаги, конденсата и льда образующихся на отливах.

Как соединить отливы между собой?

Правильное соединение двух деталей будущего отлива обеспечивает надежность всей конструкции.

Соединение отливов внахлест

Самый простой способ соединение отливов внахлёст (ширина нахлёста должна быть не менее 3-х см) с использованием герметика, которым промазывают стык. Иногда для дополнительной жесткости применяются заклепки в местах соединения. Этот способ имеет преимущество по сравнению с замковым соединением в том, что при перепадах температуры отливы не будут деформироваться благодаря герметику, который выполняет роль термошва. Этот способ в особенности актуален при укрывании отливами больших площадей (трибуны, плоские кровли, павильоны) так существенно сокращает время монтажа.

Соединение отливов фальц замком

Второй способ Замковое соединение отливов (фальцевым швом) более хлопотный, но в то же время самый надежгый. Существует несколько вариантов фальцевого соединения отливов. Самый распространенный вариант это одинарный лежачий фальц делается следующим образом:

Такого рода соединение не пропускает влагу даже при отсутствии герметика, что позволяет сэкономить деньги во время установки отлива.

Соединение отливов при помощи планки

Этот способ чаще всего применяется, когда требуется закрыть отливом большую площадь, но способ соединения в нахлест не допустим из-за высоких требований к долговечности изолирующих щвов. Плюс этого метода в том что скорость монтажа выше чем у метода соединения отливов фальцевым замком, а качество и внешний вид лучше чем у метода соединения отлива внахлест и при этом соеденительная планка выполняет роль тэрмошва, позволяя отливам свободно расширяться в жаркий день и сужаться в зимнюю ночь. Однако использование планки как дополнительного изделия увеличит расходы на данный этап отделки.

Как соединить отливы на углах?

Стыковка углов – самый сложный этап работы, на котором обожглось немало неопытных монтажников. Для соединения отлива можно использовать 4 варианта.

Первый вариант– соединять угол отлива при помощи планки как показано на фотографии выше. Такой метод соединения подготавливают на производстве, по месту остается только собрать все вместе.

Второй вариант – если наружный угол отлива формируется из двух деталей, в этом случае используются заклепки.

1. Обе планки подрезаются под углом в 45о от фронтового отгиба в сторону крепежного ворота. ВАЖНО – на одной из планок оставляется припуск в 2-3см на всех полках – из него сформируется нахлёст;

2. Планки устанавливаются на места, и припуск заводят внутрь соединения;

3. Отлив соединяется клепками, захватывая припуск;

4. Место соединения тщательно промазывают герметиком.

Третий вариант – соединения отлива при помощи стоячего фальцевого шва (замкового соединения отливов) – этот способ сложнее, но гораздо надежнее.Правда для его использования требуется специальное оборудование и определенный навык в жестяном деле.

Как установить козырек (отлив) на балкон ?

Для начала подготовим необходимые для установки козырька (отлива) на балкон, инструменты. Нам понадобится перфоратор, пистолет для монтажной пены или пена с трубкой, молоток, ножницы пе металлу и отвертка.

  1. Размечаем место крепления козырька (отлива) анкерами и высверливаем отверстия.
  2. Наносим по краю верхней полки отлива герметик шириной 0,5 см. Используйте для этих целей, только кровельный герметик на битумной основе.
  3. Прикладываем отлив к потолку и фиксируем анкерами
  4. Закрепляем отлив саморезами прессшайбой с резиновой прокладкой или кровельным саморезом к раме окна
  5. Запениваем пространство между отливом и рамой, монтажной пеной. Используйте пену с минимальной степенью расширения.
  6. Монтаж балконного отлива завершен.

Отливы для цоколя фундамента: украшение или необходимость?

Цокольная часть чаще всего по толщине превышает фундаментную основу. На образующихся выступах начинает накапливаться влага, бетон постепенно намокает, теряя свою прочность. Чтобы сохранить его от преждевременного разрушения, строители устанавливают отливы для цоколя фундамента, для изготовления которых используют различные материалы.

Назначение и необходимость установки

Вода, попавшая на цокольную поверхность, начинает ее постепенно разрушать. Больше всего деформационные изменения заметны при температурных перепадах – при морозе вода замерзает, в летнее время на конструкции образуются трещины, штукатурка слоится и отваливается, порой даже выпадают целые кирпичи. Фундамент разрушается и переходит в аварийное состояние. Чтобы предотвратить такие негативные проявления, на цоколь фундамента выполняют установку отливов.

Отлив на цоколе дома защищает фундамент от разрушительного действия воды

Особенности конструкции

Внешне цокольные отливы напоминают пластины. Конструкции цокольных отливов отличаются наличием продуманных элементов, повышающих их функциональные возможности и облегчающих монтажные работы. Наиболее важными составляющими считают отгибы и полки. К поверхности стен конструкции фиксируются специальными креплениями, полки при этом монтируются под определенным углом по отношению к фундаменту, чтобы обеспечивался отвод воды.

Размеры полок бывают разными, можно найти варианты от пяти до сорока сантиметров по ширине. Цветовая гамма столь разнообразна, что всегда существует возможность выбора для любого фасада.

Устройство цокольного отлива

Сфера эксплуатации

Исходя из основного предназначения – защиты цокольной части от негативных воздействий природных факторов, воды и мороза, отливы могут устанавливаться на жилые здания и объекты различного предназначения и даже на ограждения. Ведь кроме защитной функции, такие конструкции применяют в качестве декоративных украшений.

Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Из ПВХ

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Бетонные

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.

Оцинкованный отлив для цоколя

Критерии выбора

Отлив для фундаментного цоколя представляет собой завершающий этап фасадной отделки. С его помощью условно определяется граница, отделяющая наземную часть основания от несущих стен. Отсюда следует, что выбирать отливы необходимо по следующим условиям:

  • защитной функции;
  • эстетичной внешности.

Отлив выбирается в тон фасадной отделки, при этом в обязательном порядке принимается во внимание материал, используемый для отделки стен и основания.

Читать еще:  Монтаж холодной кровли из профнастила

Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов.

Следует обращать внимание на толщину, массу, однородность структуры и оттенков, качественное состояние покрытия (если таковое имеется), особенности выполнения монтажных работ. Изделия, отличающиеся низкой стоимостью, обладают коротким периодом службы, так что экономить в этом случает не рекомендуется.

Правильно подобранные отливы должны полностью совпадать с цокольными формами, угловыми участками, нишами, закругленными местами, эркерами. При укладке полос предусматривается обязательный нахлест, что следует учесть при выполнении расчетов в потребности материалов и всех необходимых комплектующих элементов.

Особенности и правила монтажа отливов

Как устанавливать отливы для цоколя фундамента своими руками? Рассмотрим алгоритм действий по отдельным этапам.

Инструменты и материалы

Чтобы монтажные работы прошли успешно, придется заблаговременно подготовиться все необходимое:

  • доборные элементы;
  • монтажную пену;
  • герметик либо шпаклевочный материал, обладающий влагоотталкивающим эффектом;
  • болгарку, плиткорез, ножницы для резки металла, мелкую ножовку;
  • молоток, киянку резиновую, плоскогубцы;
  • строительный уровень;
  • дрель ударную либо перфоратор;
  • дюбели, саморезы;
  • кронштейны для крепежа;
  • шуруповерт.

Подготовительные работы

На цокольной поверхности устраняются все недостатки, герметизируются трещины и стыки. Для этого используется водоотталкивающая мастика или строительный герметик. Стены, возведенные из древесины, обрабатываются антисептическим средством.

Теперь можно выполнить горизонтальную разметку, используя лазерный уровень. Находится самая высокая цокольная точка, проводится линия либо натягивается шпагат вдоль стены. По такой разметке будет выполняться крепление верхней части отлива. Выступающую фундаментную часть. На которую планируется опереть отлив, необходимо выровнять, устроив стяжку из цементного материала. Рекомендованный угол наклона – десять – пятнадцать градусов, по этой причине разметку вдоль стены делают немного выше выступающей цокольной плоскости.

Инструкция по установке отливов

Крепление отливов

Монтажные работы начинаются на угловых участках объекта. Кроме этого, к первоочередным работам относится отделка отливами колонн, пилястр и т. п.

Если вы решили использовать отливы из металлического или пластикового материала, то в верхних частях дрелью устраиваются отверстия с шагом в сорок – пятьдесят сантиметров. После этого каждый отлив прикладывают к нанесенной разметке и фиксируют к стене саморезами либо дюбелями. Места стыковки отлива и поверхности стены тщательно герметизируются шпаклевкой или силиконом. Нижняя часть каждого отлива тоже крепится к бетонной основе цоколя.

Как только выполнена отделка угловых и всех выступающих элементов, можно устанавливать отливы на прямолинейных участках, начиная работы от одного из углов. Стыковка отливов выполняется нахлестом не менее трех сантиметров, такие места дополнительно обрабатываются герметиком.

Отливные бетонные конструкции или клинкерную плитку рекомендуется устанавливать во время отделки стен и цокольной части. Объясняется это сложностями, связанными с подгонкой размеров во время монтажа. Лучше всего отливы из таких материалов смотрятся с отделочными материалами в виде природного камня, керамогранита, облицовочного кирпича, плитки.

Для крепления используют специальный клей, применяемый при ведении наружных работ. Приобретается он в виде сухой смеси в любом магазине строительных материалов. Если есть желание, то такой раствор готовится самостоятельно из песка и цементного материала.

Работы по установке отливов необходимо выполнять, как и в первом случае, с углов. Необходимо учесть, что бетонные изделия обрабатываются сложнее, поэтому предварительно их необходимо распределить таким образом, чтобы минимизировать резку. В случае с клинкерной плиткой дела обстоят проще – она отлично режется плиткорезом или болгаркой.

На подготовленный элемент наносится клей, отлив крепится по нанесенной разметке. Когда раствор схватится, стыковочные участки герметизируют или заделывают шпаклевкой.

Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Есть два способа, о которых я слышал, но никогда не использовал:

  • Пайка. Даже не представляю, как это делать.
  • Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

  1. Соединение отливов под углом в 90 градусов (в этой статье).
  2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
  3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

  • Ножницы по металлу
  • Плоскогубцы
  • Угольник 90 градусов
  • Угломер
  • Карандаш
  • Ручной клепочник
  • Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
  • Шуруповерт
  • Шурупы (клопы или 4,2 х 25 со сверлом)
  • Герметик под цвет отливов (как правило белый)
  • Монтажная пена
  • Пистолет для монтажной пены
  • Рулетка
  • Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить , что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно. Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.

Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Читать еще:  Теплый подвал под домом что делать?

Важно понимать . Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

POLVAM.RU

Как сделать пол

Монтаж отливов на цоколь фундамента своими руками: детальная инструкция. Особенности крепления и правильный монтаж углов в домашних условиях. Как установить отливы на угол фундамента

Фундамент не зря называют самым главным элементом в конструкции здания. От его правильного проектирования, укладки и ухода за ним зависит судьба всего дома. Если проблемы с крышей или стенами можно решить, то огрехи в проектировании фундамента или его эксплуатации исправлять будет очень сложно. Именно поэтому внимание к цоколю должно уделяться своевременно и в полном объеме.

Основным фактором, который может повлиять на стойкость основания дома, является вода. От постоянных промоканий бетон начинает постепенно разрушаться, его несущая способность снижается, под весом стен и крыши он может потрескаться и разрушиться. К тому же, влага, попадая внутрь железобетонного фундамента, приводит к коррозии армирующих материалов, которые делаются из стали. Это тоже не добавляет цоколю лишних лет жизни. Самым уязвимым местом фундамента является его верхняя поверхность. Выступ из-за кирпичной кладки образует карниз. На его поверхности скапливается вода, которая потом может просочиться внутрь бетона и при наступлении морозов просто его разрушить. Решить данную проблему можно, установив водоотлив на фундамент. О том, как сделать отливы для цоколя своими руками, расскажем далее.

Виды отливов для фундамента

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

  • Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.
  • Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.

  • Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться. Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
  • Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Как монтируются отливы для фундамента из клинкеров

Этот процесс довольно сложный и напоминает укладку кирпича. После того, как окончены все основные строительные работы, приступают к укладке отлива на фундамент. Клинкерный кирпич имеет особую технологию изготовления. Благодаря использованию для его производства особой глины, а также специального температурного режима обжига, он становится очень прочным и водонепроницаемым. Этот материал идеально подходит для установки отлива на фундамент.

В продаже имеются элементы, которые специально изготовлены для установки отлива. Они имеют форму трапеции со скошенной лицевой стороной. Тыльный угол – прямой, что позволяет такому элементу плотно прилегать как к стене, так и к фундаменту, а это экономит раствор. Последний представляет собой обычную смеси песка и цемента в пропорции 1:1. Песок для этого лучше использовать не речной, а карьерный. В нем большее содержание глины, что лучше для кирпичной кладки.

  • На первом этапе, как и в обычной кирпичной кладке, выкладываются угловые сектора. С этим нужно быть очень внимательным. Если нет готовых угловых элементов. Их придется вырезать из обычных.
  • Затем между выложенными углами натягивается сигнальная нить, по которой будет установлены все остальные кирпичи.

Изготовление прямых участков стального отлива

Стандартный отлив из оцинкованной стали делается из широкой полосы. Состоит он из трех плоскостей:

  • Верхняя плоскость служит для крепления отлива к стене.
  • Средняя плоскость (она самая широкая) является тем самым отливом, по которому должна стекать вода.
  • Нижняя плоскость параллельна верхней. Часто на ней делают ребро жесткости, которое усиливает всю конструкцию. За ребро жесткости отлив может крепиться к боковой поверхности фундамента через кронштейны.

Хотя, сейчас в любой жестяной мастерской можно заказать отлив любой конфигурации, при желании его вполне по силам сделать самостоятельно:

  1. Первым делом необходимо порезать металл на полосы. Обычно оцинковка продается в листах размером 2м х 1м. Соответственно, для меньшего обреза при раскрое необходимо как можно точнее определить ширину каждой полосы.
  2. Ширина верхней и нижней полок (плоскостей) составляет не менее 20 мм. В противном случае, верхнюю полку будет неудобно крепить к стене. Если нижняя полка будет усиливаться ребром жесткости, то к ширине отлива необходимо добавить еще 10-12 мм.
  3. Ширина средней полки определяется шириной карниза. Высчитав ширину полосы, можно начинать разметку листа. Если есть возможность, следует попросить продавцов металла порезать листы на полосы определенной ширины. У них, как правило, есть специальные гильотины, на которой это сделать очень просто и быстро. Для самостоятельной нарезки металла можно воспользоваться ножницами по металлу или болгаркой с тонким отрезным диском.
  4. Нарезав оцинкованный лист на полосы нужной ширины, можно приступать к их изгибанию. Делается это очень просто. Полоса укладывается на твердую угловатую поверхность (стальной уголок подойдет больше всего) и легкими постукиваниями молотком выгибается в нужном направлении. При изготовлении отливов необходимо следить за тем, чтобы полки каждого из них были одинаковыми по ширине и углу загиба. В противном случае, стыковать их и крепить будет очень сложно.

Как установить отливы на угол фундамента

Особой сложностью отличается изготовление и крепление угловых элементов: наружных и внутренних.

Внешний угол можно изготовить несколькими способами:

  • Из двух прямых отливов. Для этого необходимо взять два прямых отлива. Конец первого их них подрезается под углом 45°. Второй отлив аналогично отрезается под таким же углом, только с припуском 10-20 мм. При стыковании элементов припуск остается внутри соединения. Благодаря ему два элемента крепятся друг к другу при помощи заклепок.
  • Из одного прямого отлива. Это более простой способ. Берется один прямой отлив. В его середине размечается угол 90°. При этом вершина угла должна быть на нижней полке, а на одной из сторон должны быть припуск до 20 мм. После этого отлив режется по линиям разметки. Нижняя полка не режется. Далее деталь загибается, чтобы между ее частями получился прямой угол, а припуск оказался снизу стыка. Две части соединяются заклепками или пайкой.
  • С декоративной планкой. Угол изготавливается двумя вышеуказанными способами, только над стыком устанавливается декоративная планка, которая прикрывает его. Крепится она к отливам при помощи саморезов или заклепок.

Внутренние углы делаются такими же способами, как и внешние. Единственным различием является то, что вершина угла находится на верхней полке, которая остается целой, а нижняя и средняя режутся.

Монтаж металлических отливов на цоколь своими руками

Когда все элементы отлива готовы, можно приступать к его монтажу. Для этого понадобятся следующие инструменты и материалы:

  • Перфоратор.
  • Шуруповерт.
  • Дюбели с гвоздями из нержавеющей стали для крепления отлива к стене.
  • Монтажная пена.
  • Герметик для внешних работ. Материал для внутренних работ не подойдет, так как он не сможет выдержать влияние перемены температуры и высокой влажности. Зимой поверхность стали может нагреваться до плюсовой температуры на солнце, а затем резко охлаждаться. Из-за таких колебаний герметик просто потрескается и рассыплется.

  1. Первым делом производят монтаж углов отливов цоколя. Угловые элементы крепятся в углах здания при помощи саморезов. В верхней полке сверятся отверстия диаметром 5-6 мм. Через них при помощи перфоратора в стене сверлится такое же отверстие. В него устанавливается дюбель, в который вкручивается саморез. Крепление отлива производят с шагом не более 400 мм для прямых элементов и не более 150 мм для угловых.
  2. Если между поверхностью фундамента и нижней частью отлива есть пустота, ее необходимо заполнить. В противном случае под ним буде скапливаться влага. Сделать это можно двумя способами:
  • укладкой откоса из цементного раствора;
  • заполнением пустоты монтажной пеной.

Второй способ гораздо проще, однако, следует помнить, что после крепления отлива на него необходимо установить груз через каждые 500 мм. Дело в том, что, остывая, пена начинает расширяться и может испортить стальные детали, выпучив их.

После окончания монтажа угловых элементов, можно подумать о том, как закрепить прямые отливы на фундамент. Устанавливаются они внахлест с допуском 10-20 мм. Стык двух элементов обязательно обрабатывается герметиком.

Если стены дома планируется отделывать вентилируемым фасадом, то устанавливать отливы необходимо перед окончанием монтажа фасада. Они крепятся непосредственно к направляющим профилям, а затем место соединения закрывается облицовочным материалом.

Монтаж отливов на цоколь фундамента своими руками: видео

Ссылка на основную публикацию
"
×
×
"
Adblock
detector
