Вытяжка в гараже с подвалом своими руками

Вентиляция погреба в гараже своими руками: способы и порядок монтажа + полезные советы по обустройству

При обустройстве подвала первостепенное внимание уделяется микроклимату. От того, как работает вентиляция погреба в гараже, зависит сохранность продуктов, срок службы стеллажей, полок, состояние всего подвального помещения.

Чтобы правильно сделать вентиляцию, достаточно соблюдать несложные требования по обеспечению надежной циркуляции воздуха. В статье мы расскажем об основных принципах построения вентиляции в гараже с подвалом своими руками. Рассмотрим возможные варианты ее обустройства, нюансы и способы улучшения вытяжки воздуха.

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством – стабильностью температуры за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервированных продуктов. Но под землей проявляются и неблагоприятные факторы, связанные с повышенной влажностью.

Для борьбы с влагой и ее последствиями в подвале гаража применяется вентиляция, назначение которой сводится к следующему:

  • обеспечивает приток снаружи холодного воздуха и отток из погреба теплого, насыщенного влагой, ядовитыми примесями;
  • способствует поддержанию более низкой температуры в подвале в холодное время года;
  • препятствует коррозии металлических конструкций, кузова машины, образованию плесени, грибка;
  • увеличивает срок хранения продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопные, ядовитые газы, выделяемые при сварке и резке металла. Все они имеют сильную проникающую способность.

При недостаточной вентиляции в гараже и погребе, все эти вредные вещества могут попадать в подвал, впитываться хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем.

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

  • для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
  • диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
  • необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
  • для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.

Преимущества и недостатки систем вентиляции

Выбор типа вентиляционной системы начинают с рассмотрения ее положительных и отрицательных сторон. Естественный воздухообмен не требует сложного монтажа и больших затрат, не потребляет энергии, не шумит.

Основной недостаток такой вентиляции – большая зависимость от сезонных колебаний температур. В теплое время года ее эффективность близка к нулю. Она не позволяет усиливать циркуляцию воздуха при неблагоприятных погодных условиях.

Принудительная система свободна от этих недостатков, обладает возможностью гибко управлять воздушным потоком. При необходимости можно установить вентилятор не только на вытяжной канал, но и на приточный. Регулировать циркуляцию воздуха можно вручную, с помощью программируемых таймеров, либо специальных блоков управления, поддерживающих требуемый микроклимат.

К недостаткам принудительной вентиляции относятся: более сложный монтаж, меньшая надежность из-за наличия дополнительных приборов, потребление электроэнергии, увеличение материальных затрат.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

  1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
  2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
  3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
  4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
  5. На крыше гаража повторяем операции пункта 3.
  6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

  1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
  2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
  3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
  4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
  5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
  6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Нюансы обустройства вентиляции

В большие морозы интенсивный приток холодного воздуха может понизить температуру в подвале до отрицательных величин.

Чтобы этого не происходило, необходимо предусмотреть задвижку (шибер) с электроприводом и вовремя перекрывать приток холодного воздуха, а при температурах ниже -15 градусов и вытяжку теплого. Также лучше не размещать запасы в непосредственной близости от приточной трубы, иначе они могут подмерзнуть.

На производительность естественной вентиляции, кроме прочих факторов, также оказывает влияние сечение приточного и вытяжного отверстия. Его выбирают в зависимости от размеров погреба. Чтобы посмотреть подробные расчеты диаметра венттрубы для погреба, переходите, пожалуйста, по этой ссылке.

Вход приточной трубы рекомендуется начинать коленом или тройником, чтобы предотвратить попадание дождевой воды и закрывать металлической сеткой от грызунов, земноводных, насекомых.

Для усиления тяги и предотвращения ее перекрытия порывами ветра, на окончание вытяжной трубы рекомендуется ставить дефлектор. Кроме того, он защищает от атмосферных осадков и повышает КПД вентиляции на 15 – 20 %.

Существует большое разнообразие типов дефлекторов. От самых простых, в виде зонта, который можно сделать самому, до вращающихся флюгеров и турбодефлекторов.

Помимо поддержания низкой температуры и удаления избытка влаги, на сохранность продуктов в погребе также влияет отсутствие света. По этой причине в подвалах не бывает окон. Об этом также стоит помнить при обустройстве электрического освещения – свет, который регулярно забывают выключать, может ускорить порчу продуктов.

Выводы и полезное видео по теме

Вариант обустройства вентиляции погреба:

Применение дефлекторов для усиления вытяжки в подвале и погребе гаража:

Испытания самодельного дефлектора:

В заключении стоит отметить, что усилия и затраты, направленные на обустройство вентиляции в подвале гаража, с лихвой окупятся в будущем сохранностью продуктов. Вооружившись предоставленной информацией и инструментом, весь монтаж можно проделать своими руками.

Читать еще:  Как обработать чугунную сковороду перед первым применением?

Вы только собираетесь устанавливать вентиляцию в погребе гаража или улучшать имеющуюся и у вас остались вопросы, которые мы не рассмотрели в этой статье? Задайте их нашим экспертам и другим посетителям сайта – форма для связи расположена ниже.

Вентиляция погреба в гараже своими руками

Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т.п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.

Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Вентиляция в погребе с двумя трубами

Вариант с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

  • Идеальный вариант – закладка вентиляции на стадии строительства.
  • Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
  • Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
  • Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
  • Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
  • Чаще всего систему делают из пластика.
  • Вытяжная система будет проходить через специальный люк.
  • Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.
  • Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

Наглядная схема вентиляции погреба

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Сообщества › Гаражные дела › Блог › Естественная вентиляция гаража с подвалом. Подскажите.

Всех приветствую.
Ребята, подскажите по правильной естественной вентиляции гаража с подвалом.
Понимаю, что тема избита, но возможно у каждого что то индивидуально.
Набросал схему на скорую руку, что имеется в данный момент:

-Двухуровневый гараж
-Потолок первого яруса, бетонные плиты
-Стены первого этажа, белый кирпич
-Перекрытие первого этажа и подвала (пол), бетонные плиты.
— Яма
Сзади пристроены так же ряд гаражей (разделяющая стена общая).

Основная проблема в том, что при данной вентиляции, она скорее отсутствует, чем есть.
Осенью и весной на потолке подвала образовывается конденсат, ввиде капель.
Так же в прошлую зиму очень сильно обмерзали замки внутри. Т.е. тепло поднималось с влажного подвала через яму и в щели ворот на улицу.
В эту зиму застелил доски закрывающие яму куском линолеума. Вроде как остановил немного данный процесс.
Но вентиляция, как я понял не действует вообще. Летом внутри при закрытых воротах душно.

Подскажите, как правильно (возможно ли ) сделать приток и отток, если не бурить лишних отверстий в лицевой стене и крыше?

Смотрите также

Метки: естественная вентиляция гаража.

Комментарии 34

Приток идёт снизу — отток сверху. По идее тебе нужно внизу добавить ещё два приточных отверстия.

Вот по нижнему притоку сейчас и размышляю. Думаю это будет оптимальным вариантом.

Как в идеале — то хотя бы один шронхель запустить до низу

Вентиляционные отверстия 1го этажа надо делать на разном уровне, одно вверху, другое внизу — вход-выход.
Причём по хорошему из нижнего нужно опустить трубу к полу -1го этажа. А забор -1го этажа нужно делать сверху.
Тогда должна быть неплохой естественная вентиляция.
В моём гараже приточка вниз идёт в погреб. А с -1го через отопительную печь (Термофор-Студент) через крышу 1го на улицу.
На верхнем вентиляционном отверстии 1го этажа — стоит принудительный вентилятор, который при необходимости включается.
Вкл — принудительно. Выкл — естественно.

подвал и гараж разные помещения, вентиляция для них нужна раздельная, что приточка что вытяжка

Так это и “ежу” понятно)

у меня стоит вентилятор бытовой на выходе из подвала, а еще уже 2года юзаю программируемый автомат — он включает вентилятор на пару часов в день и подвал почти без конденсата, единсвенное — надо зимой иней чистить на выходе

Читать еще:  Тонировка стекол своими руками пошаговая инструкция

чем выше (длиннее) будет вытяжная труба, тем лучше будет вентиляция. эта труба в идеале еще и должна быть теплоизолированной. а вот трубы приточки лучше довести до самого низа подвала.
тут уже писали, что известь хорошо собирает влагу поэтому как временное решение (быстро осушить подвал) это отличный вариант.

А в подвале что на земле?

Щебень по глине.
Пол сырой, близко грунтовые воды…

У меня конечно грунтовых вод нет, но после засыпки земли песком, стало сухо в гараже.

У всех индивидуально и что одному хорошо, другому может и не подойти.Естественная вентиляция больше не работает чем работает на протяжении года.
Сам долго мучался с подобной проблемой, но осилил ))) В добавку к вентиляции, которая скорее просто была, чем была и работала добавил старый дедовский способ.
Мокрый подвал поборол побелкой известью и также поставил ведро извести.Если подвал большой то два ведра.Раз в год, в начале зимы, известь нужно менять.Стоит копейки.

Известь обожжёна или нет если не трудно ответьте пожалуйста

Спасибо сегодня и поставим

а можно не в тему?
забей на естественную вентиляцию.
поставь пару вентиляторов.
я использую комповые на 120мм на шарикоподшипниках. кушает такой 2-3 ватта.
естественная вентиляция просто отдыхает.
нажигает не много. работает от приставке к общему автомату, погасил автомат он включился.
прокачивает такой объем что и половины было бы заглаза.
вообще вопрос с влажностью пропал
если интересно напишу куда поставить.

Привет.а можно поподробнее.

легко.
я использую вентиляторы залман F1 диаметром 120 мм
почему их? надежные. и подшипники шариковые что позволяет им работать очень долго без перерыва.
запитанны от блока питания сигнализации. но тебе пойдет любой блок с 12 вольт и 1 ампером.
у тебя два объема. потому лучше использовать 2 вентилятора.
один поставить в дырявый кирпич только продырявив его побольше, чтоб вентилятор реально мог сосать воздух.
ставить его надо чтоб дул в гараж! это важно. вторую дыру в кирпичах прикрой.
второй вентилятор ставь в трубу в подвале, чтоб дул на улицу.
ну естественно вентиляторы должны плотно прилегать и к стене и к трубе чтоб не гоняли воздух вокруг себя.
почему именно так?
когда вентилятор дует в гараж он устраевает там ветер. ты офигеешь как у тебя в гараже все быстро сохнет(даже лед с стекла уйдет на машине)
почему в подвале в трубу, чтоб влага из подвала не шла в гараж.
как тебе понять, надо это тебе или нет, поставь любые вентиляторы комповые какие найдешь на халяву для пробы
хотябы 80х80 и погоняй недельку. даже на них поймешь разницу. потом купишь нормальные.
давно забил на естественные вытяжки. теперь вентиляторы работают всегда когда меня нет в гараже
пс залманы проверял на заклинивание. блокировал крыльчатку и подавал 16 вольт. безопасно, не перегреваются, не загораются чего не скажешь про вентиляторы на 220 вольт(ну те что в вытяжки ставят) и жрут меньше и работают дольше.
у меня вон так стоит
img-fotki.yandex.ru/get/1…3.a/0_e8c9b_5c4bda45_orig
в верху у яшиков с макитами.

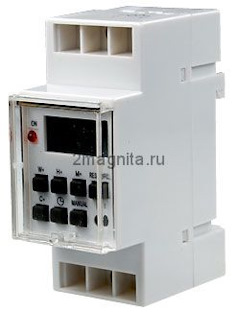

включается приставкой к автомату, если посмотреть её видно верхний ряд у автомата ближнего к двери
занимает пол места. имеет контакт который замыкается при выключении автомата. удобно зимой. не дует когда я там, и всегда проветривает гараж если мнея нет (даже если топил перед этим никакой влаги иния и конденсата)
такого воздухообмена в неотапливаемом гараже ты естественной вытяжкой не получишь! или это бует совсем не гаражная вытяжка.

Вот тут одна проблема…у меня нет подвала и да же ямы.трубы по диагонали стоят, одна в низу у ворот а другая в вверху в крыше, вот в них ивоткну наверно.

а. я тебя с автором спутал 🙂
на 1 объем нужен 1 вентилятор.
в двух смысла нет.
если гараж отапливаешь без открытой камеры сгорания. ставь в верхнюю дыру чтоб дул внутрь.
таже удобно поставить легкий обратный клапан(там тоненькие пленочки стоят)
выключил вентилятор начал топить, теплый воздух попытается выйти через верхнее отверстие и клапан закрывается, удерживая его внутри. не вылетает все на улицу. и трогать его не надо.
но минимум вентиляции всеже надо оставить.
а когда вентилятор работает, он отлично продувает гараж.
у меня гараж без подвала. стоит 1 вентилятор.

Ну я так и понял, благодарю.

а можно не в тему?
забей на естественную вентиляцию.
поставь пару вентиляторов.
я использую комповые на 120мм на шарикоподшипниках. кушает такой 2-3 ватта.
естественная вентиляция просто отдыхает.
нажигает не много. работает от приставке к общему автомату, погасил автомат он включился.
прокачивает такой объем что и половины было бы заглаза.
вообще вопрос с влажностью пропал
если интересно напишу куда поставить.

Так в том то и дело, я не бываю в гараже постоянно. Только наездами.
Так что естественная вентиляция для меня более приемлема.

не, ну тут тебе решать. но часто ты там или редко это не особо важно.
у меня в одном гараже очень много воды(он как мастерская и получается много воды)
парился с вентиляцией. потом задолбало поставил вентилятор. и все проблема ушла.
вечером уходишь пол сырой, приходишь все сухо. с естественной так не бывало никогда.
подумал и поставил на оставшиеся два гаража тоже вентиляторы.

Спасибо за совет и направление. Приму к сведению, нужно ещё поразмыслить. Идея то не плохая.

всё верно, данная вентиляция вообще не работает
вот мой вариант — www.drive2.ru/c/2521821/
если будут вопросы, обращайся в личку 😉

Спасибо, позже постучусь.
Изучал твою тему, всё складно.
Конечно у тебя всё основательно, мне бы чуток попроще)

можно и помозговать

1-приточное отверстие в гараж и погреб
2-приточная труба в погреб
3-второе приточное отверстие в гараж (можно без него)
4-бесполезная вещь, если сделать как №2 то будет дополнительный приток в погреб (можно вообще без этой трубы)
5-вытяжное отверстие из гараж. Если будешь делать два приточный то можно сделать и соответственно симметрично два вытяжных
6-вытяжная труба из погреба.

Получается приток с лицевой стороны по любому внизу высверливать, по бокам ворот (1-3) ?
5 не вариант, там стена кирпичная соседним (задним) гаражом.

вместо 5 можно трубу через потолок на крышу чем выше труба тем лучше. или не заморачиваться дырку 1 сделать как показано на моей схеме, а дырку 3 сверху
как на твоей схеме изначальной.
1-это приток в гараж и погреб будет.
3-вытяжка из гаража.

Все просто! сколько воздуха входит столько и выходит. пойдет он туда где ему проще (как и вода течет). два отверстия кирпича с щеляпи это уже минус в одно входит из другого сразу и выходит по кратчайшему расстоянию. на вытяжку надо поставить дефлектор как на зданиях он поможет при ветре вытягивать воздух. естественная циркуляция складывается только из двух условий, либо ветер, либо движение теплого воздуха в верх.

вентилятор надо ставить в трубу вентиляций

Принудительная вентиляция, не вариант. Бываю в гараже наездами.
Рассматриваю только естественную.

понятно ну воздух сам туда не попадет)) или трубы пошире сделать)))

Как правильно сделать своими руками вентиляцию в гараже с подвалом, материалы и схемы

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Читать еще:  Пол в подвале из кирпича

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

  • диффуз-флюгер;
  • дефлектор;
  • нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

  • вентиляционных труб;
  • защитных решеток;
  • козырьков для уличных концов труб;
  • дефлекторов;
  • вентиляторов;
  • кабеля;
  • крепежных хомутов;
  • дюбелей и саморезов;
  • молотка;
  • дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов. Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый. Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Устройство вентиляции в погребе под гаражом

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества. Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения. Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

  1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
  2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича. Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе. Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

  • Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
  • Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
  • Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

  • Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
  • Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
  • Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Ссылка на основную публикацию
Adblock
detector
